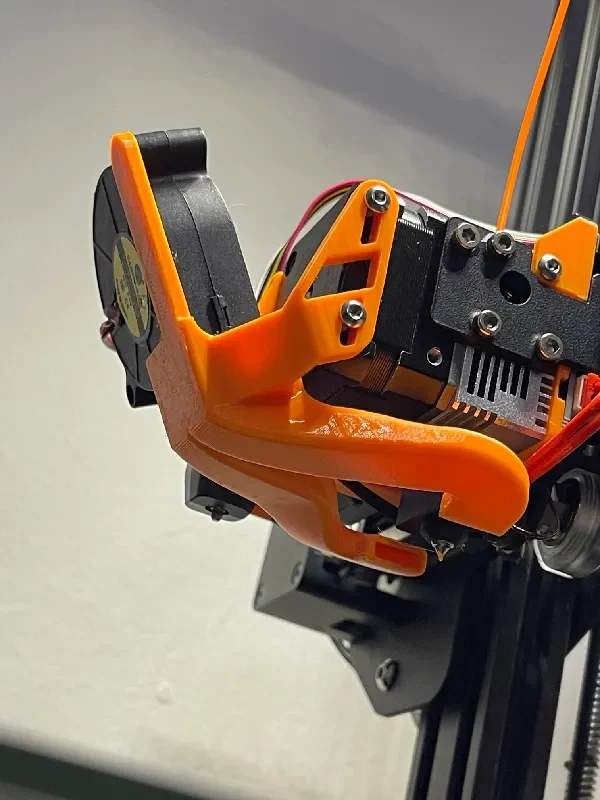

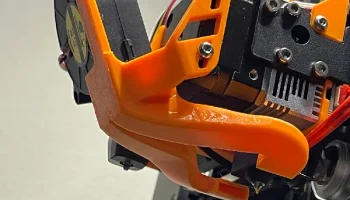

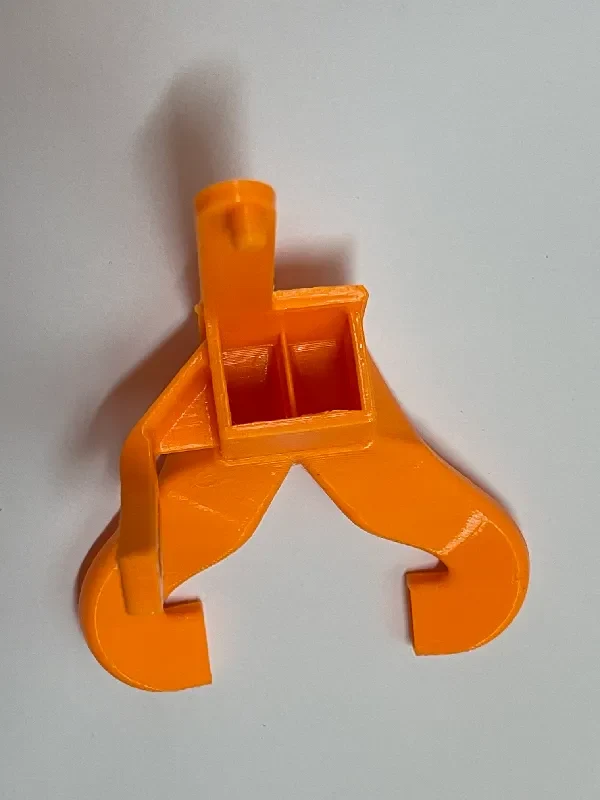

Дизайн:
Я создал эту модель, исходя из следующих соображений:

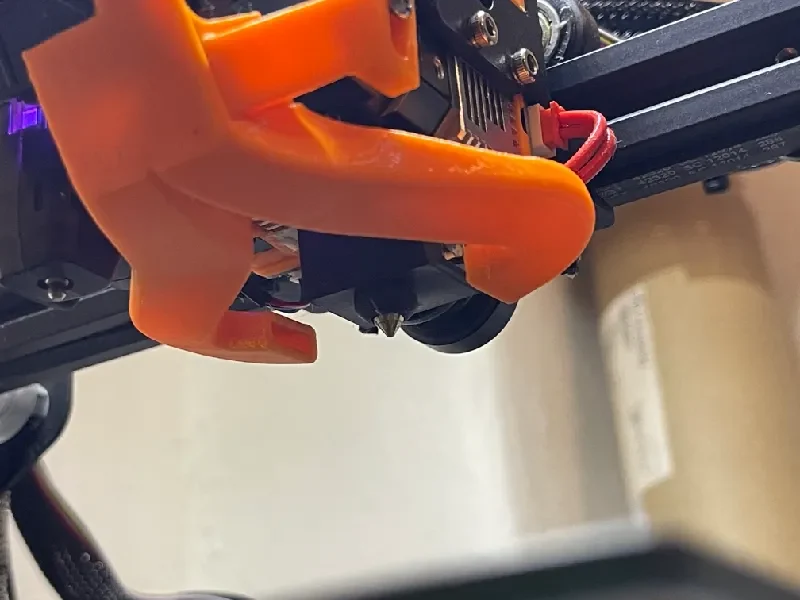

двойной, симметричный поток воздуха под насадкой
быть как можно более легким — весит всего 20 грамм
защелкивающееся крепление 1 вентилятор 5015 (24 В)
сохранить максимальную видимость печати
чтобы обеспечить максимально короткий и прямой поток воздуха
прозрачный CR Сенсорный щуп
Избегайте намагничивания двигателя экструдера
не засасывать строки из печати
Инструкции по печати:

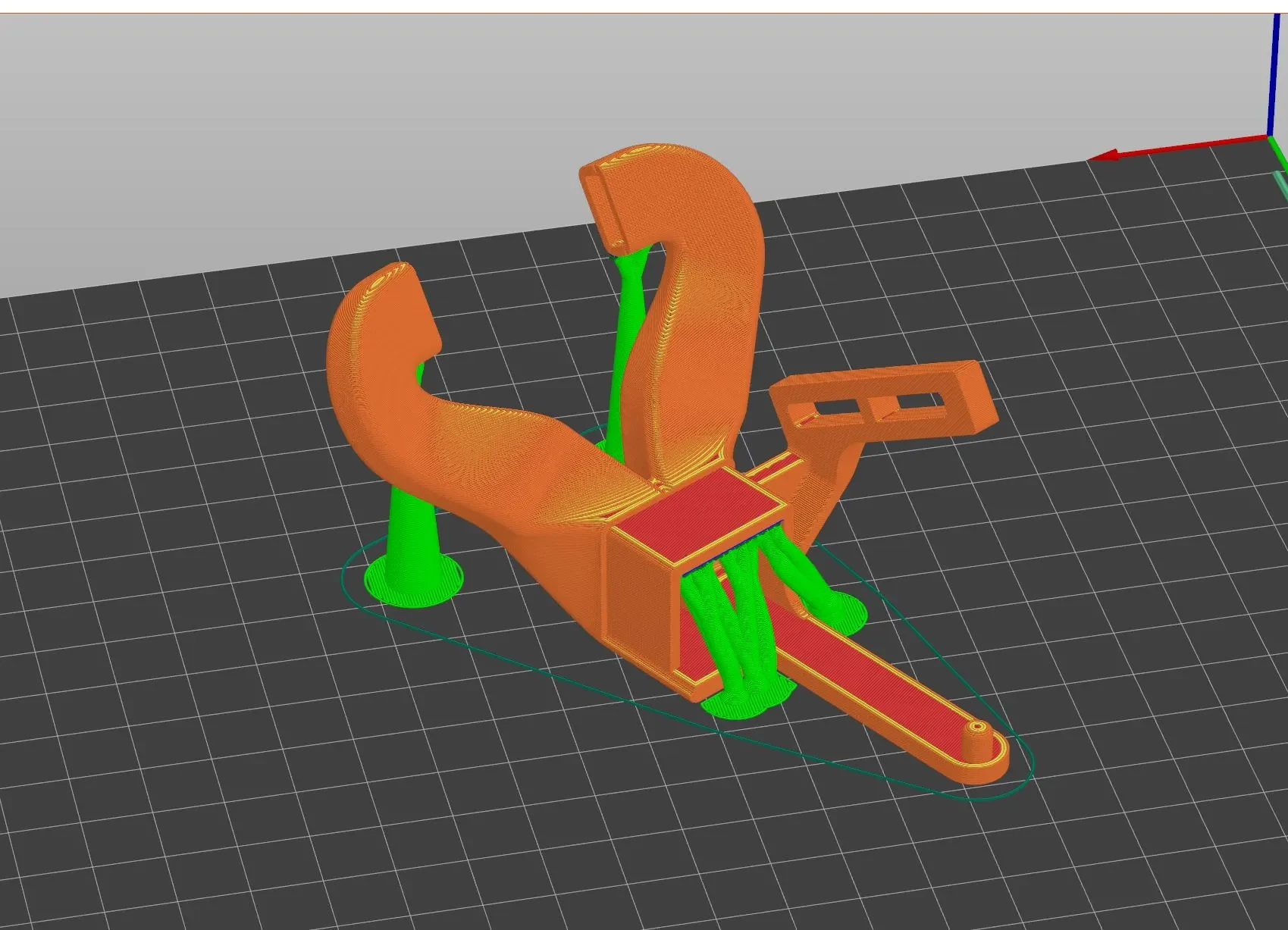

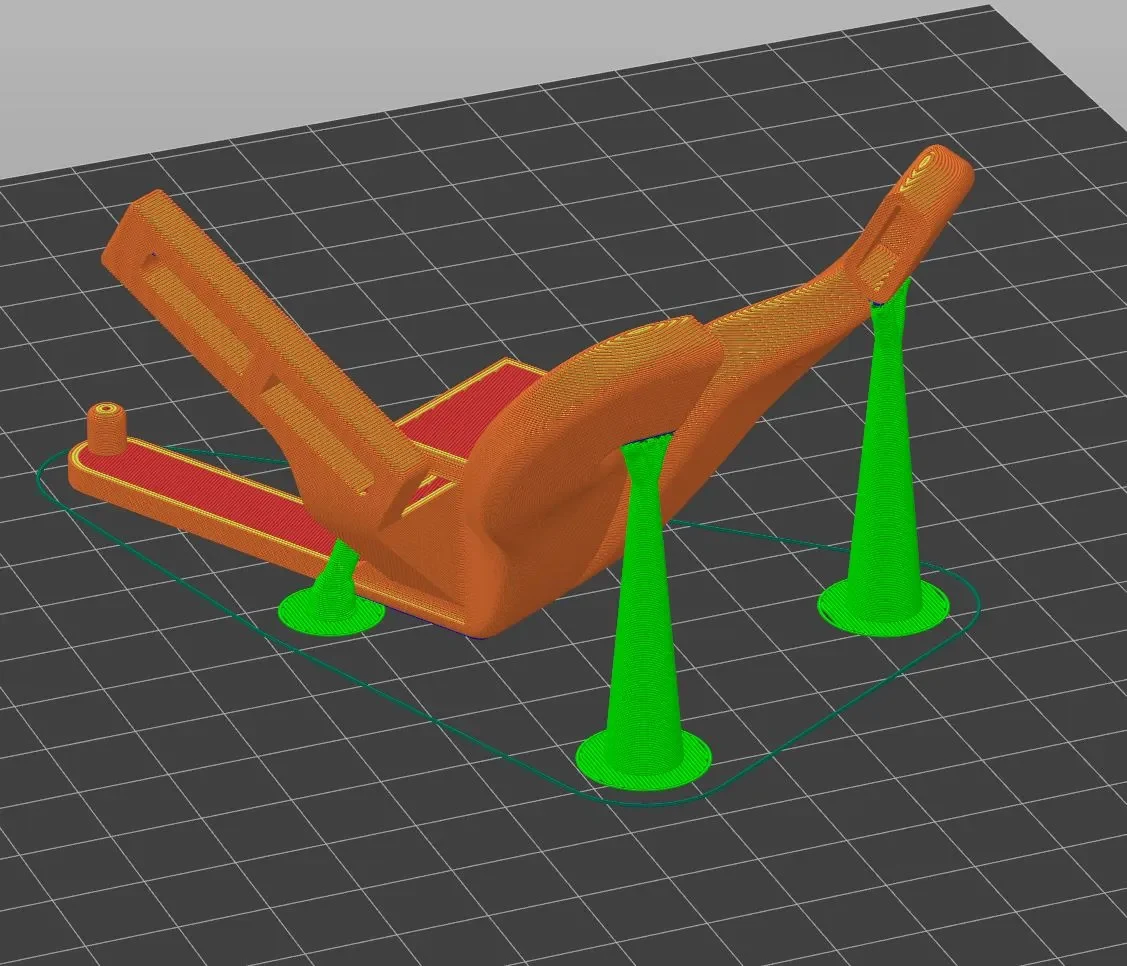

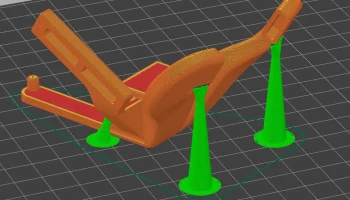

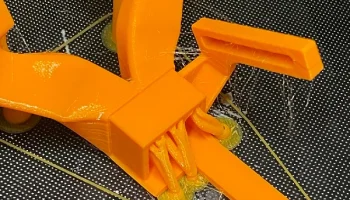

ориентация печати на кровати, как показано на фотографиях
материал: используйте PETG или лучше (избегайте PLA из-за низкой термостойкости)
высота слоя: 0,2 мм или меньше

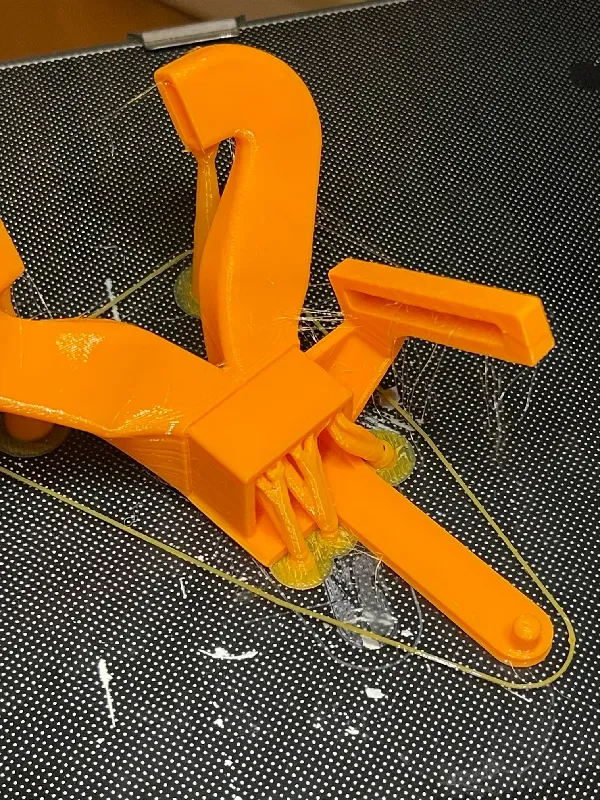

включить поддержку → рекомендуется использовать PrusaSlicer 2.6 Alpha 3 или аналогичный слайсер для использования поддержки Organic / Tree ССЫЛКА https://github.com/prusa3d/PrusaSlicer/releases
используйте как минимум 4 периметра
заполнение: любое
примечание: большая часть модели имеет свесы 40°+ градусов.
Инструкции по установке:
после очистки опор используйте 2 болта M3 (в идеале длиной 8 мм или используйте гайки, чтобы укоротить любые более длинные болты, которые у вас могут быть)
используйте вентилятор 5015 на 24 В и соедините/паяйте/обжимайте стандартный разъем
_____
История версий:

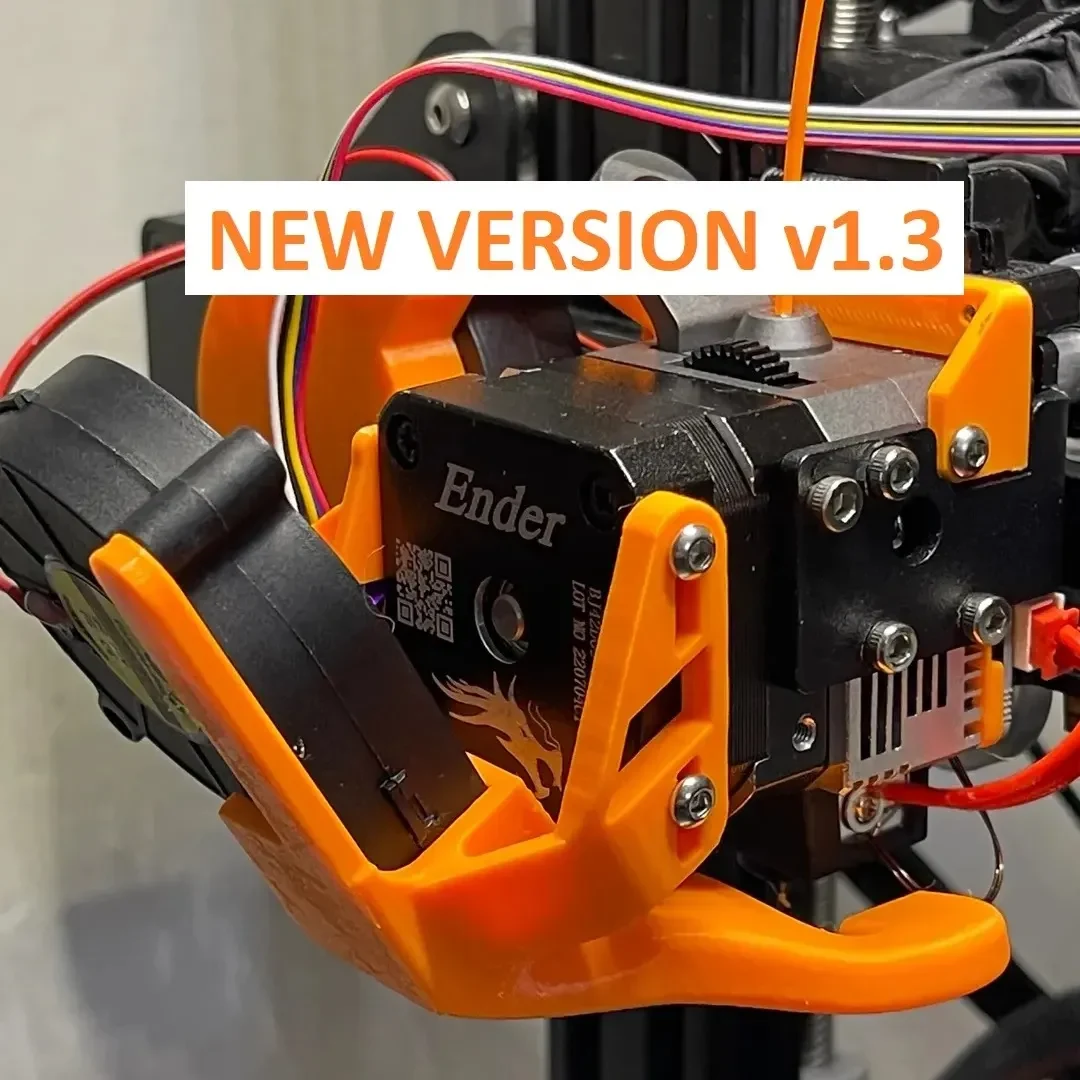

v1.3
13.3.2023
защелкивающееся крепление теперь больше и надежно удерживает воздуходувку
отверстия для винтов плотнее = винты сидят ровно
обновленный держатель для уменьшения выступов и облегчения печати
v1.2
23.2.2023
более прочный монтажный рычаг для устранения гибкости
более плотные винтовые отверстия с плоскими сторонами
более плотное крепление нагнетателя вентилятора
плоские днища выпускных отверстий для лучшего зазора между станиной
v1.1
02.10.2023
более толстые точки крепления воздуховода к держателю
более толстый разделитель воздушного потока с плавным переходом в воздуховоды
v1.0
9 февраля 2023 г.
первоначальный выпуск
Пожалуйста, оставьте комментарий с вашим отзывом!
