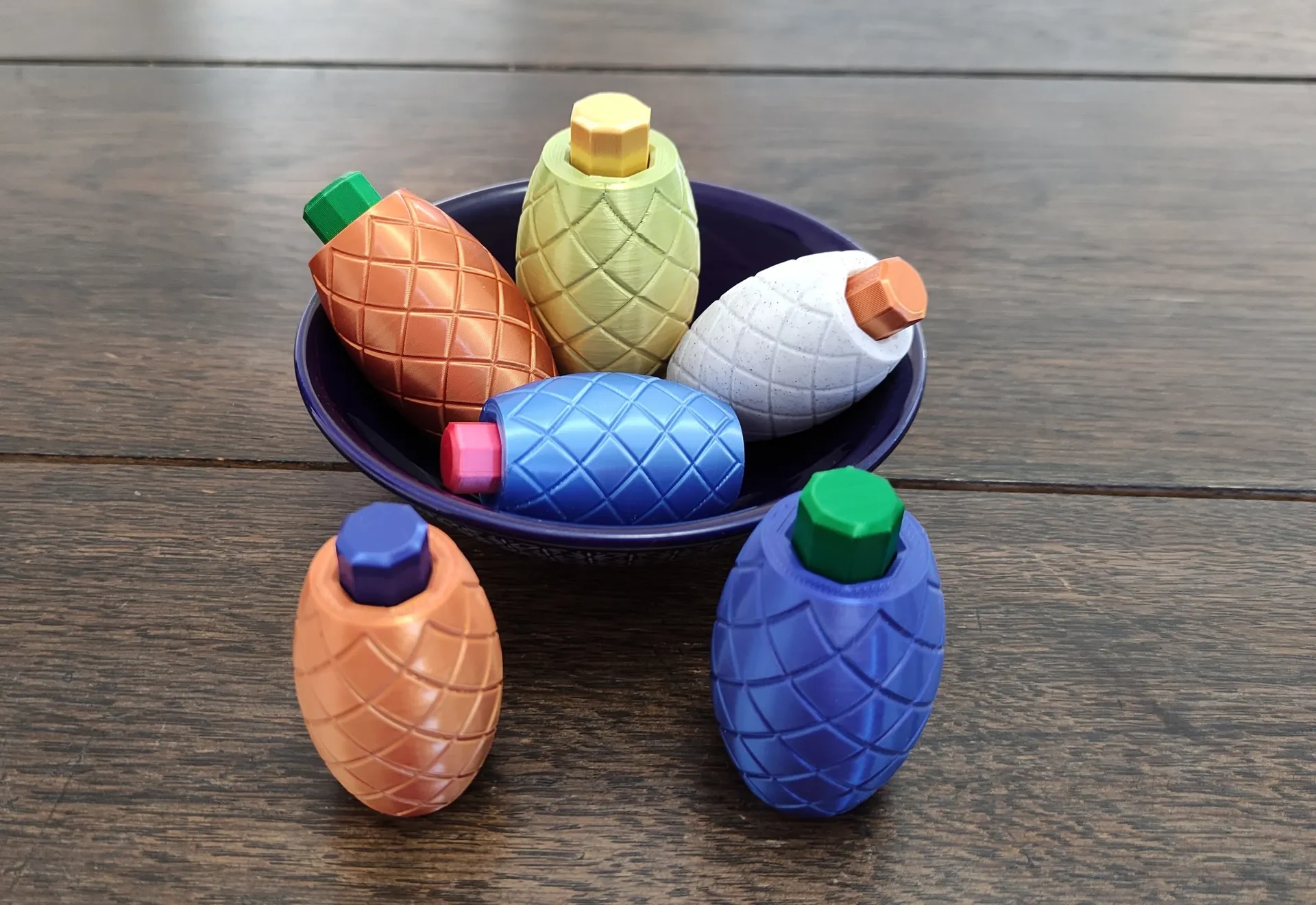

Удовлетворительное нажатие кнопки Fidget.........

Эту яркую кнопку непоседы очень приятно держать в руке, и ее приятно держать в руках.

легко распечатать и собрать,
необходимое усилие можно установить в 9 ступенях,
не требует каких-либо дополнительных деталей, достаточно лишь нескольких капель смазки для начала,
после окончательной сборки он заблокирован от повторного открытия, поэтому непосвященный не узнает, что находится внутри,
Размеры составляют 31 мм в диаметре и 52 мм в длину, но его можно легко увеличить.

Как распечатать

Я рекомендую печатать корпус и кнопку PLA, так как благодаря своей твердости он издает очень приятный звук щелчка. Вы также можете распечатать пружину и замок из PLA, но PETG больше подходит из-за его гибкости — и он должен прослужить дольше.

Рекомендуемая высота слоя — 0,2 мм, а ширина линии — около 0,4 мм. Печатайте медленно, чтобы сохранить точность размеров. Я бы не стал превышать скорость 40 мм/с для заполнения и 20 мм/с для стен.

Будьте осторожны с Z-образным швом. Для корпуса он должен лежать в самом «остром углу», а для кнопки и пружины — не в зоне контакта. Для пуговицы Z-образный шов лучше всего разместить на одном из концов.

Печать в указанной ориентации необходима для правильной работы!

Если вы нарезаете с помощью Cura, включите для кнопки параметр «Экспериментальный» «Включить настройки моста».

Прилегание среднее, поэтому стандартный принтер сможет легко распечатать этот дизайн. После печати кнопка (без пружины и замка) должна свободно проходить сквозь корпус. Если нет, вы можете отодвинуть стенки ко��пуса на несколько сотых миллиметра (в Cura с настройкой «Горизонтальное расширение» и в PrusaSlicer с «Компенсацией размера XY») или просто масштабировать все части до 110% или 120%.

Сборка
1.) Монтаж и выбор подходящей струны.

Следите за видео ниже. Прежде чем заблокировать кнопку, попробуйте, какая из пружин лучше всего соответствует вашим потребностям. Пружины пронумерованы от 1 (самая слабая) до 9 (самая сильная). Сила от 4 до 6 должна быть хорошим началом.

Рекомендуется нанести каплю смазки на контактирующие стороны пружин. Я использую «Масло для швейцарских армейских ножей Victorinox» для подобных задач в течение многих лет и с очень хорошим успехом. Последующая смазка не требуется, контактные поверхности становятся более гладкими при частом нажатии кнопки.

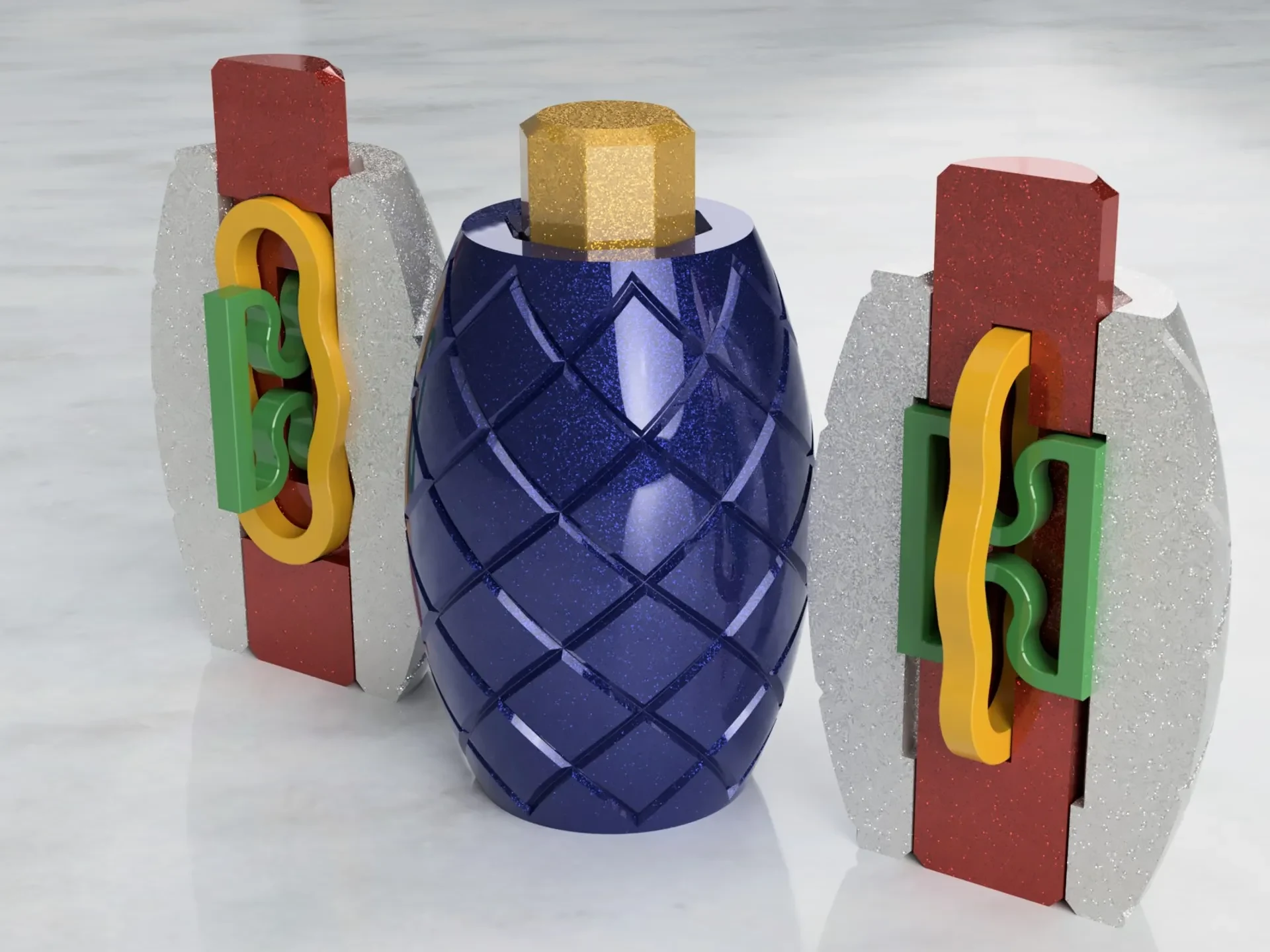

При сборке корпуса и кнопки убедитесь, что пружина совмещена с двумя расположенными друг к другу углублениями на внутренних стенках корпуса. Если вы ошибетесь, ничего страшного не произойдет, кнопка просто не нажмет и не зафиксируется.

2.) Блокировка

Выбрав и вставив нужную пружину, вставьте также замок, как показано на видео. Нанесите каплю смазки на обе стороны замка, сожмите замок и нажмите кнопку внутри корпуса. Не упускайте из виду замок, это важная часть приятного щелчка.
