Модульное ленточное хранилище

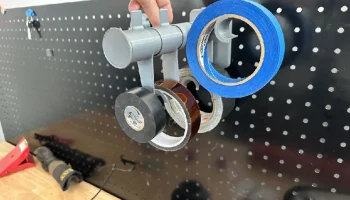

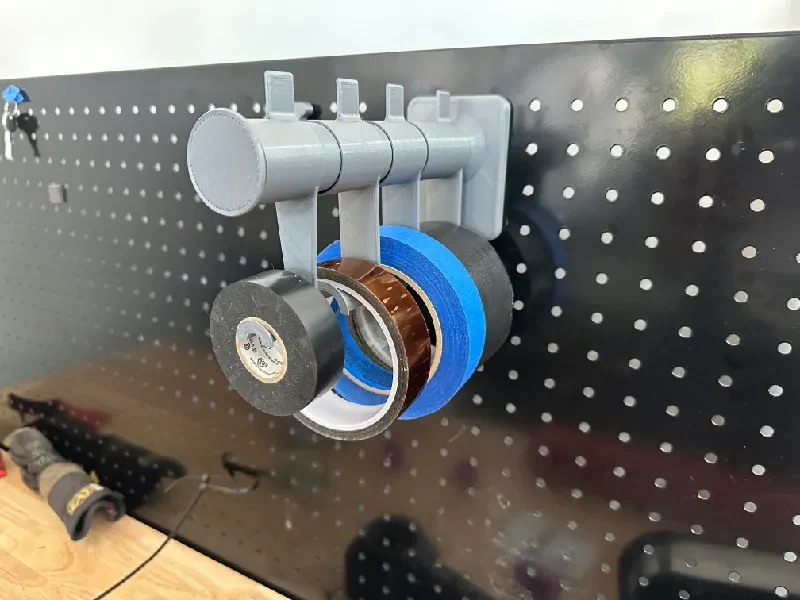

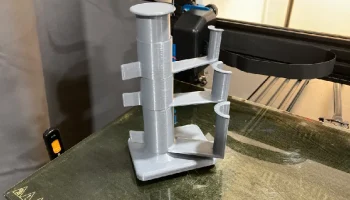

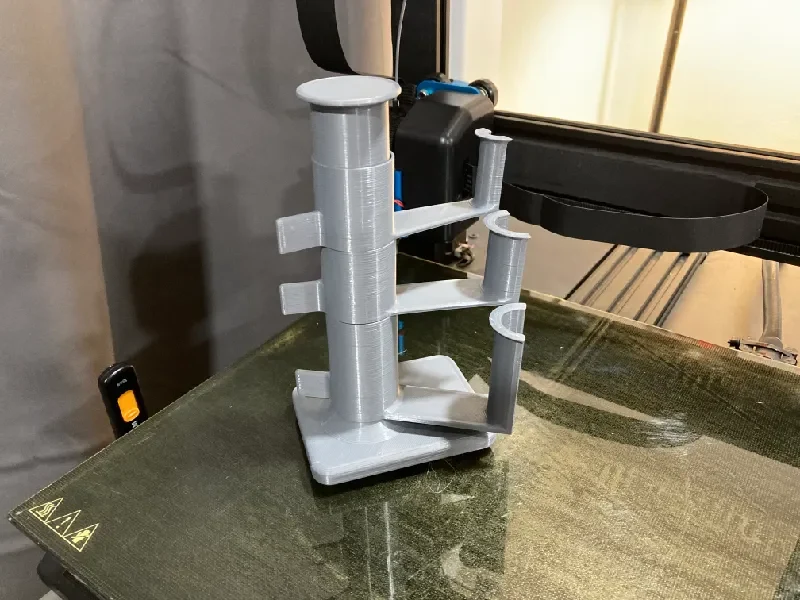

Раньше я хранил ленту на дюбеле, но мне приходилось снимать все рулоны, если я хотел использовать один из них на задней стороне дюбеля. В этой модели рулоны ленты хранятся на подвесных кронштейнах, которые можно поворачивать для облегчения доступа (одной рукой).

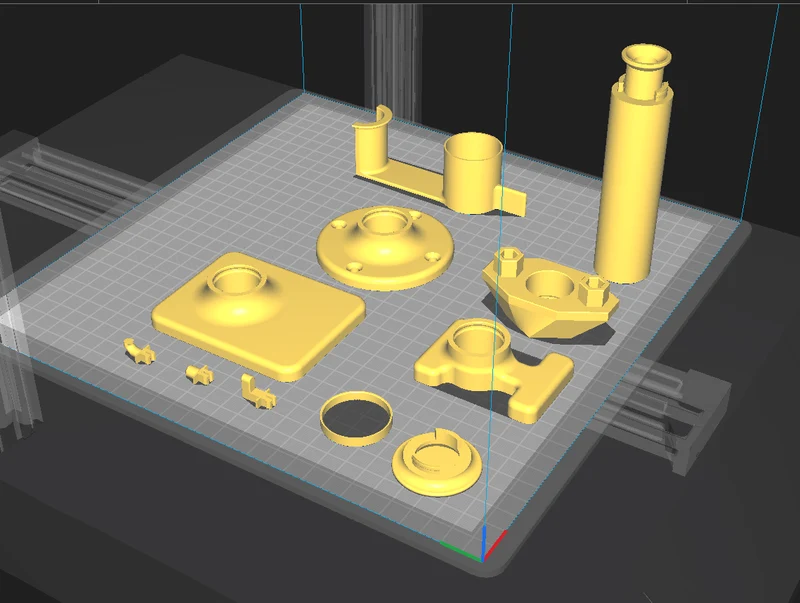

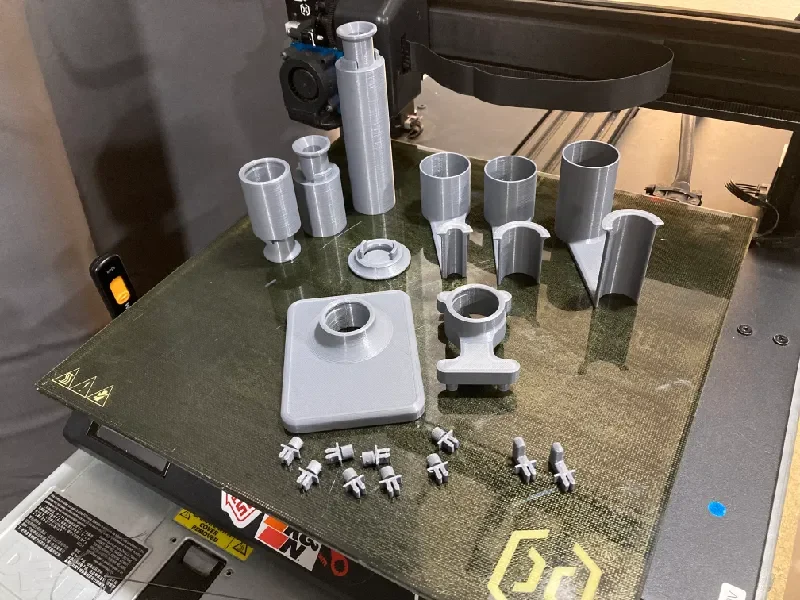

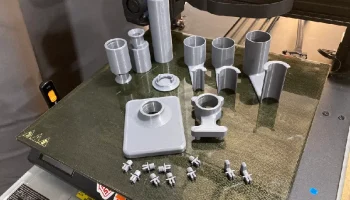

Вам нужно будет распечатать несколько частей:

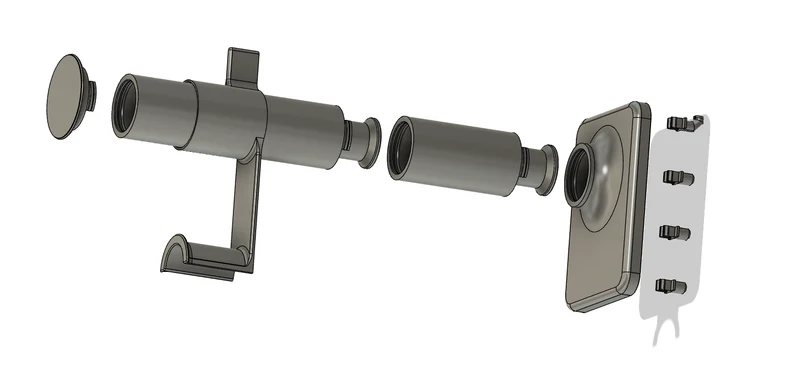

Дюбеля и подвески: выберите дюбель и подвески подходящего размера, а также торцевую крышку. Дюбель имеет модульную конструкцию, поэтому вы всегда можете добавить дополнительные детали, чтобы расширить его. Если вам нужны дюбели или вешалки другого размера, пожалуйста, дайте мне знать.

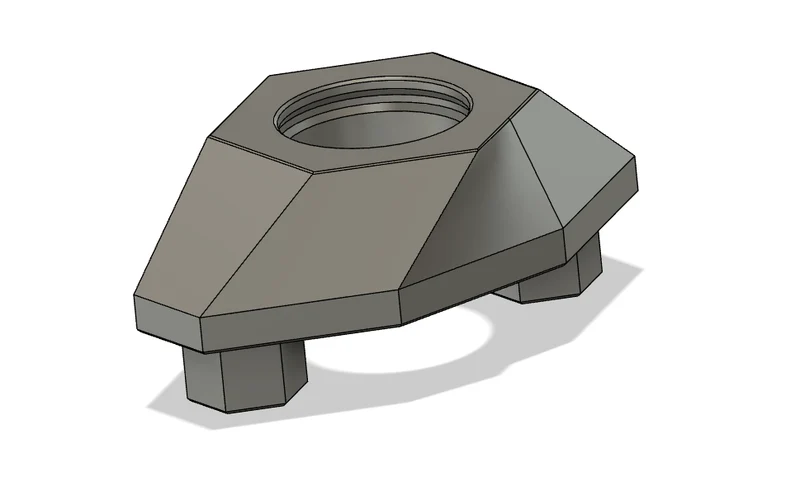

Опорная пластина и колышки: в настоящее время существуют файлы для перфорированных досок Ikea Skadis, перфорированных досок размером 1 х 1 дюйм, а также «сотовой стены для хранения» от @RostaP. Колышки печатаются отдельно, а затем прикрепляются к опорной пластине. Имеются стрелки, помогающие ориентировать колышки в правильном направлении. В сотовую плиту основания уже встроены ножки (отдельных штифтов нет).

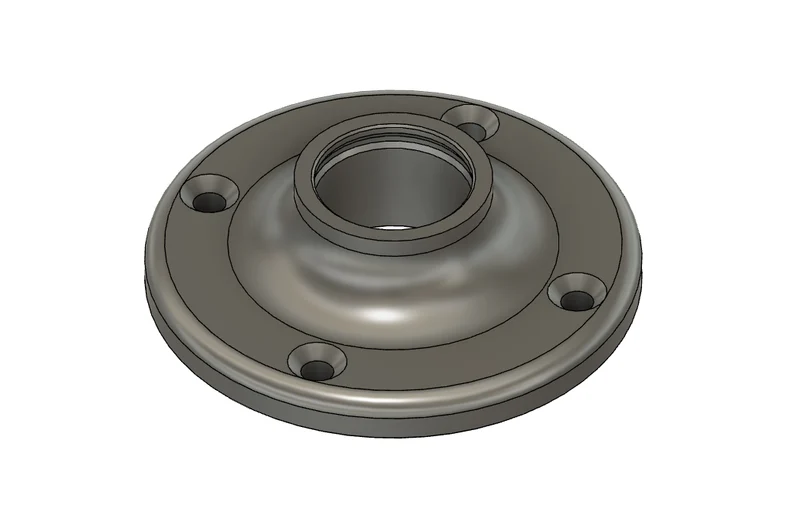

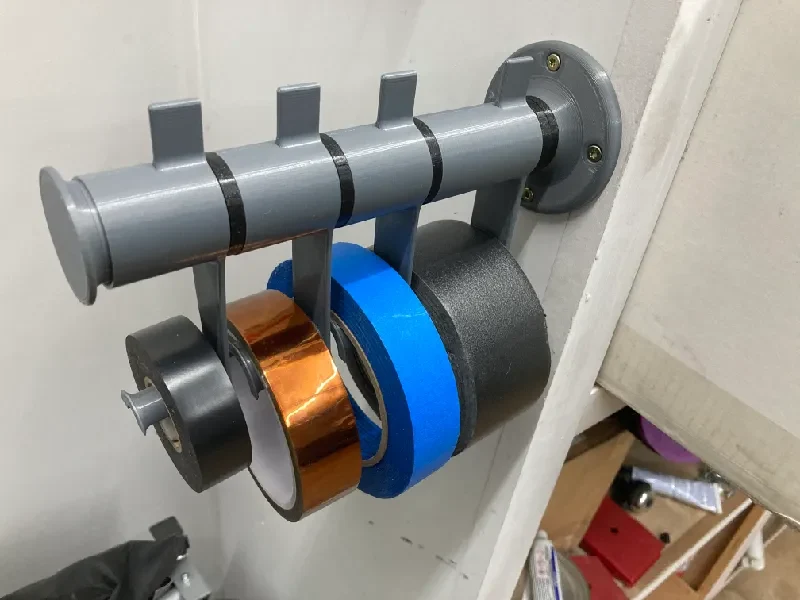

Существует также основание без перфорированной доски, которое можно прикрепить к стене с помощью шурупов.
Допуски составляют 0,2 мм, поэтому я рекомендую откалибровать ваши E-шаги и скорость потока перед печатью этих деталей.
Как откалибровать E-steps: https://all3dp.com/2/extrumer-калибровка-6-easy-steps-2/
Как откалибровать скорость потока: https://www.printables.com/model/81314-flow-калибровка-cube
Настройки печати
Все детали печатаются без поддержек. Разъемы тестировались только с PLA. Более мягкие и податливые нити могут не скрепляться надежно. В файлах есть тестовые коннекторы, если вы хотите посмотреть, что работает.
Привязки: высота слоя 0,12 мм, ширина слоя 0,44 мм и 10 стенок (чтобы они печатались сплошно). Никаких опор не требуется.
Все остальные файлы: специальные настройки не требуются. Рекомендуется минимум 3 стены. Никаких опор не требуется.
Сборка

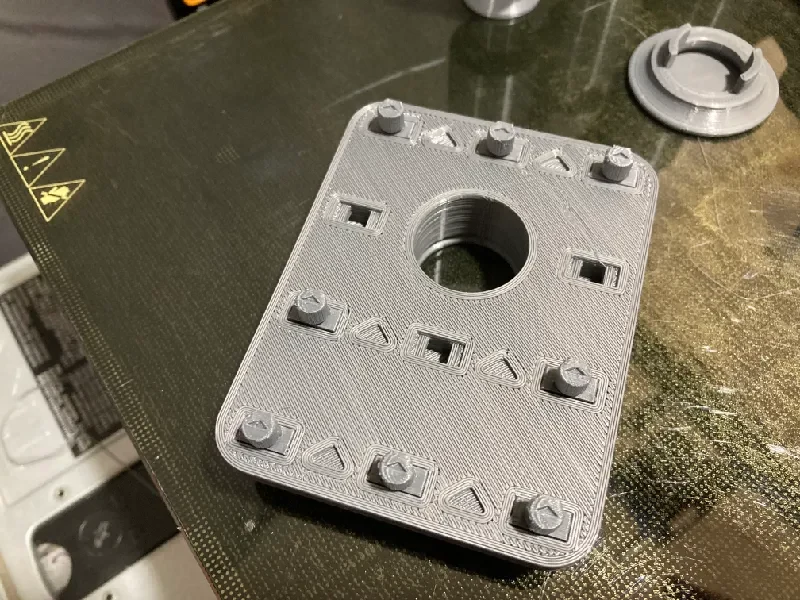

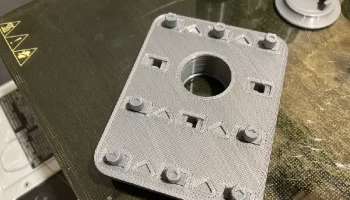

Прикрепляя колышки, убедитесь, что стрелки/треугольники на колышках направлены в том же направлении, что и стрелки на опорной пластине. Возможно, вам придется вставить их на 70% пути, а затем прижать пластину к столу, чтобы они «вскочили». Кроме того, на клипсах вокруг часто образуются капли или прыщики. Обязательно очистите их лезвием бритвы: если вы этого не сделаете, зажимы не встанут должным образом.
Обновления
06.02.2025 — Добавлена подвеска 75 мм.
25.11.2024 — Добавлены STEP-файлы для подвесок, дюбель-сегментов и опорных плит.
18.09.2023 — Добавлены файлы STEP для кольцевого/дюбельного соединителя, а также гнезда и зажима. Не стесняйтесь использовать их в других проектах!
18.09.2023 — Добавлена опорная пластина для расстояния 25 мм (а не 1 дюйм/25,4 мм): расстояние в 1 дюйм было слишком большим для некоторых пользователей.
03.10.2022 — Добавлена опорная плита для «С��товидной стены для хранения» от @RostaP.
30.09.2022 — Добавлены проставки 5 мм для дюбель-вешалок.
29.09.2022 — Добавлены прямые колышки диаметром 4,5, 5 и 6 мм.
28.09.2022 — Добавлен колышок толщиной 3,9 мм для перфорированных досок толщиной 3,2 мм (1 x 1 дюйм).
27 сентября 2022 г. — добавлены колышки диаметром ¼ дюйма для перфорированных досок толщиной 3/16 дюйма (1 x 1 дюйм).
