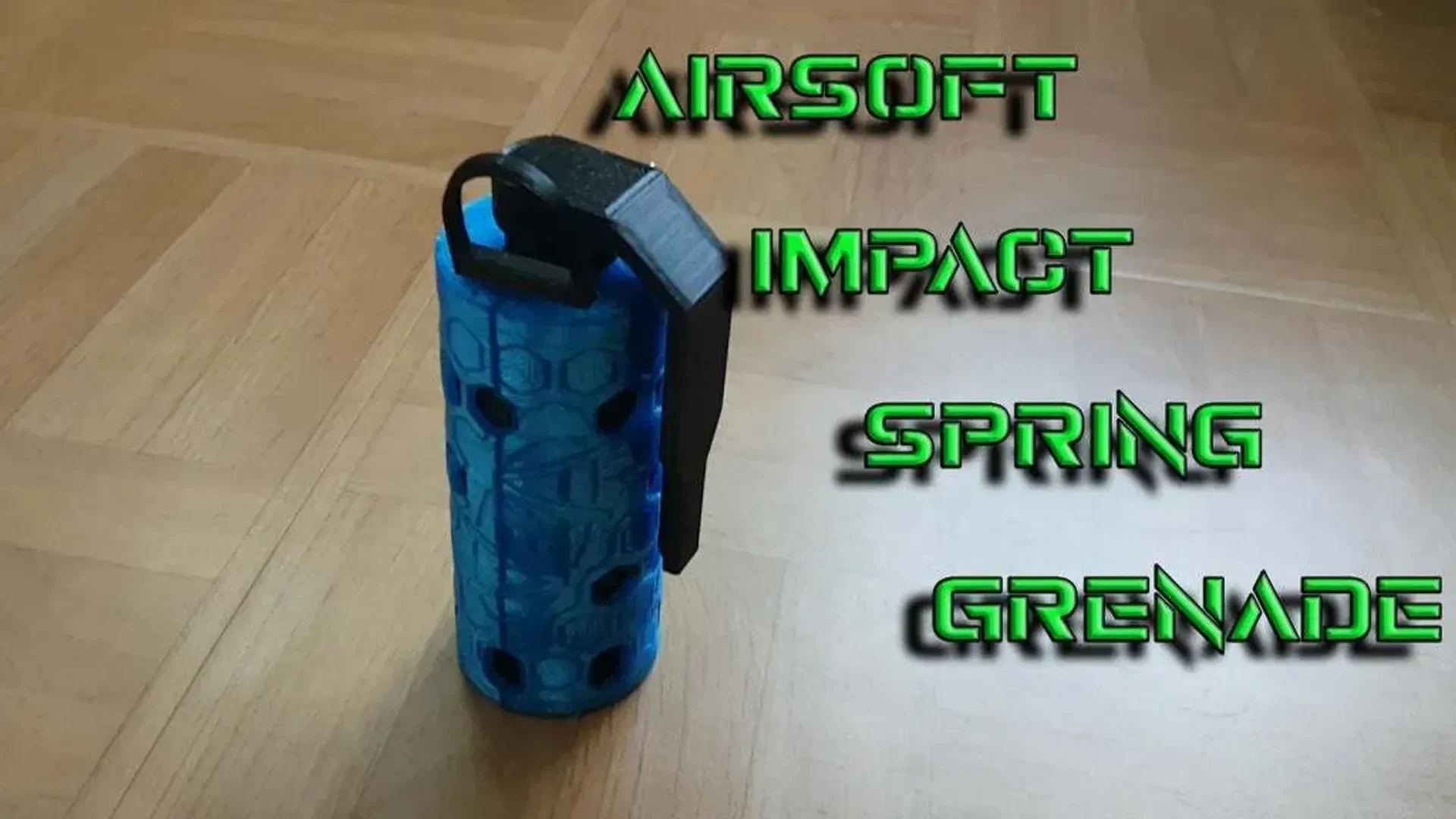

Ударная пружинная граната для страйкбола.........

Целью этого проекта было не превзойти имеющиеся в продаже пружинные гранаты, не говоря уже о газовых. В основном это было сделано для того, чтобы проверить концепцию и создать работающую пружинную гранату для страйкбола, в которой не используются люки.

Тем не менее, я доволен результатами и рад поделиться с вами.

Вы можете посмотреть это видео ниже, чтобы узнать характеристики, узнать, как оно работает, и собрать гранату.

Производительность гранаты во многом зависит от пружин, я бы не стал использовать пружину AEG выше 50 мм (я использовал стандартную), потому что не вижу в ней реальной пользы.
Что касается трапециевидных пружин (со средней крышкой), то чем лучшее качество вы сможете найти, тем лучше. Я использовал пружины из магазина Cyma со средней крышкой на 140 BB, но я считаю, что Maple Leaf продает «лучший» комплект пружин для средней крышки примерно за 15 евро, поэтому, если вы собираетесь инвестировать, вы можете рассмотреть эту возможность. Если вы в конечном итоге будете использовать пружины Maple Leaf или любые другие пружины получше, пожалуйста, дайте мне знать.
Что касается 4-миллиметровых пружин ручки, если они имеют диаметр около 4 мм и сжимаются достаточно, чтобы ловушки сжимались и пропускали шарики, это должно быть хорошо.

Необходимое оборудование:
— 1 пружина AEG (или аналогичная), обрезанная до 40-50 мм (длина будет зависеть от прочности вашей пружины)
— 1 Mid-cap (140bb) или 1 трапециевидная пружина, разрезанная на 6 секций по 90 мм.
— 2 пружины-ручки диаметром 4 мм, разрезанные на 6 секций по 4-5 мм (не используйте концы, они могут недостаточно сжаться =
— 13 болтов М2х8 (можно и М2х6, но я бы предпочел использовать х8)
— 1 шестигранный ключ на 1,5 мм, который можно использовать в качестве булавки или чего-либо, что вы захотите использовать вместо него.

Я указал общий допуск между деталями 0,3 мм, но для оптимальной производительности может потребоваться шлифовка. Вы хотите, чтобы BB проходил плавно и каждая часть скользила хорошо. И все это при отсутствии огромной игры между частями.

Оболочка (напечатанная из ТПУ) не является обязательной, но настоятельно рекомендуется из соображений долговечности, зная, что вам придется ее разбрасывать. Если что-то сломается внутри, то, скорее всего, это будет вал поршня из-за толщины средней части, и это одна из причин, почему я бы не стал переусердствовать с длиной пружины: большая длина означает большую мощность, но также означает большее напряжение, и в данном случае большая мощность не даст лучших результатов.

Кожа также служит эстетической цели, поэтому мне бы хотелось, чтобы в будущем было больше разнообразия.
Если вы задумали дизайн и не можете его смоделировать, пришлите мне несколько эскизов с точной идеей (возможно, с точными размерами), и я буду рад модели и присоединю ее к STL.

Оставляйте свои отзывы и вопросы в комментариях.

Огонь в дыре!
