Дозатор таблеток одним нажатием

ВАЖНЫЙ!
Не советую это печатать! Он был разработан с учетом моего старого принтера (у которого были ужасные допуски). Конструкция тоже несовершенна: «пружина» со временем изнашивается и в целом работает неровно. Приношу извинения за неудобства. Это не будет удалено, так как я все равно хочу продемонстрировать свою работу, даже если она несовершенна.

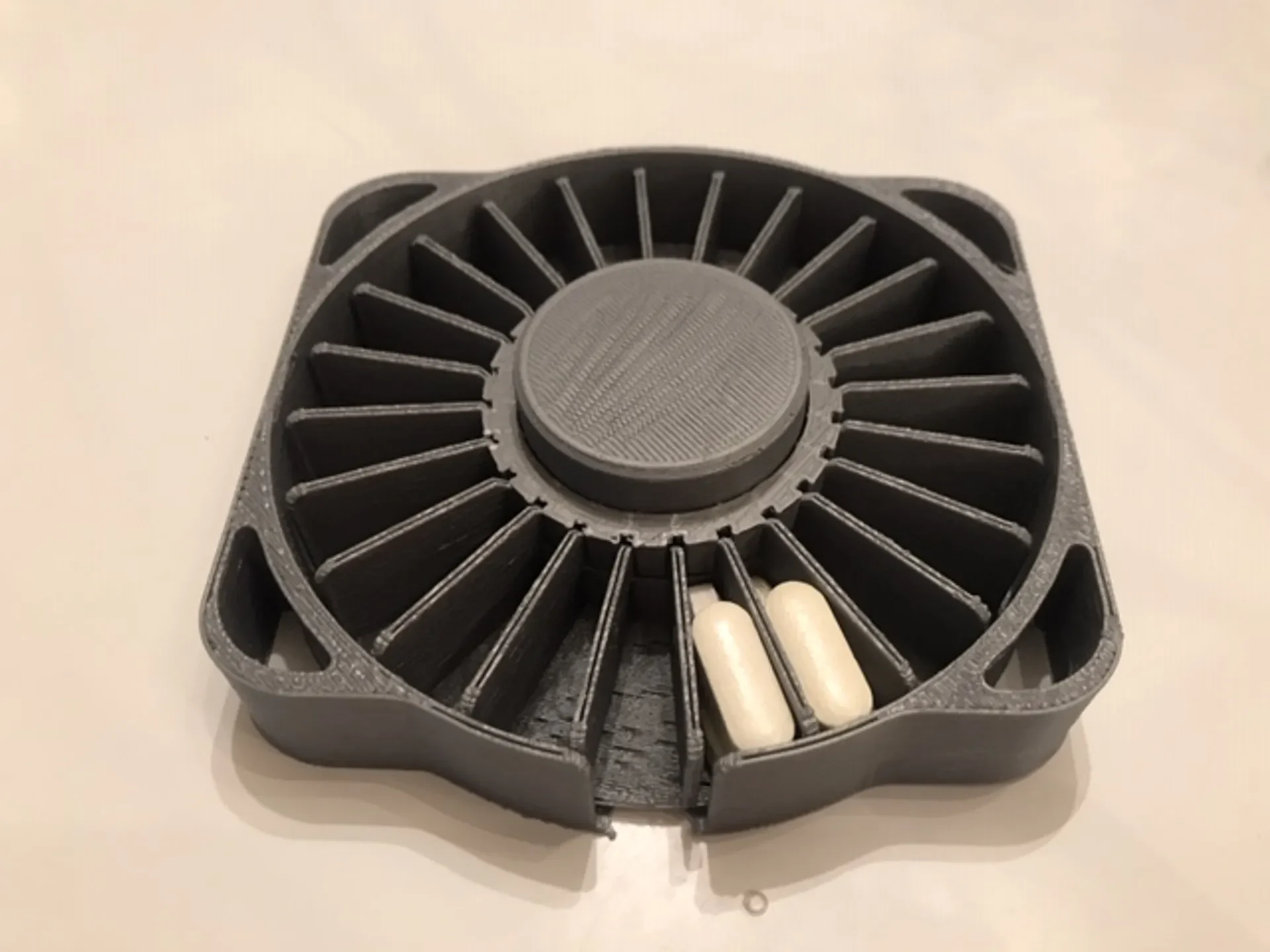

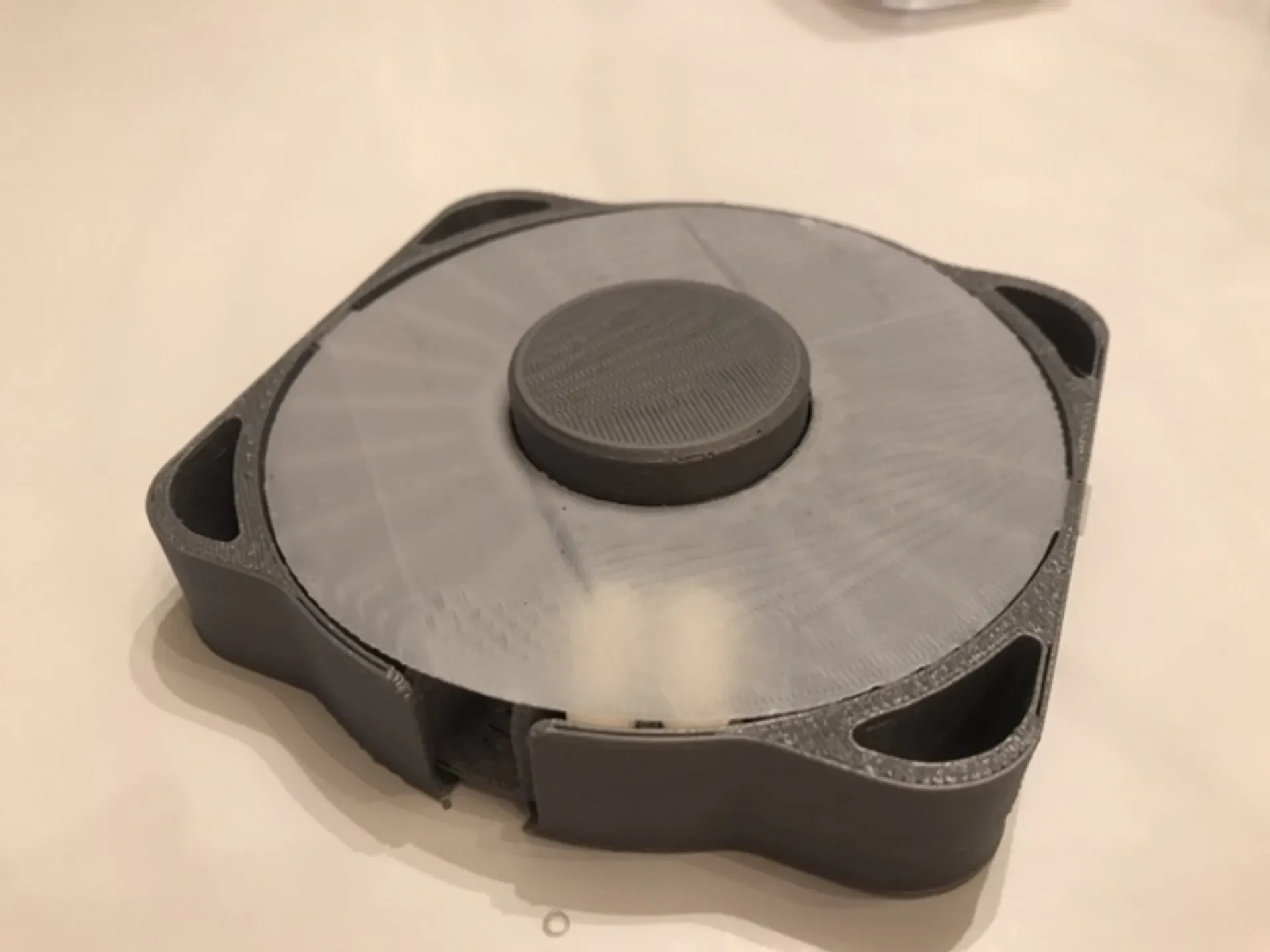

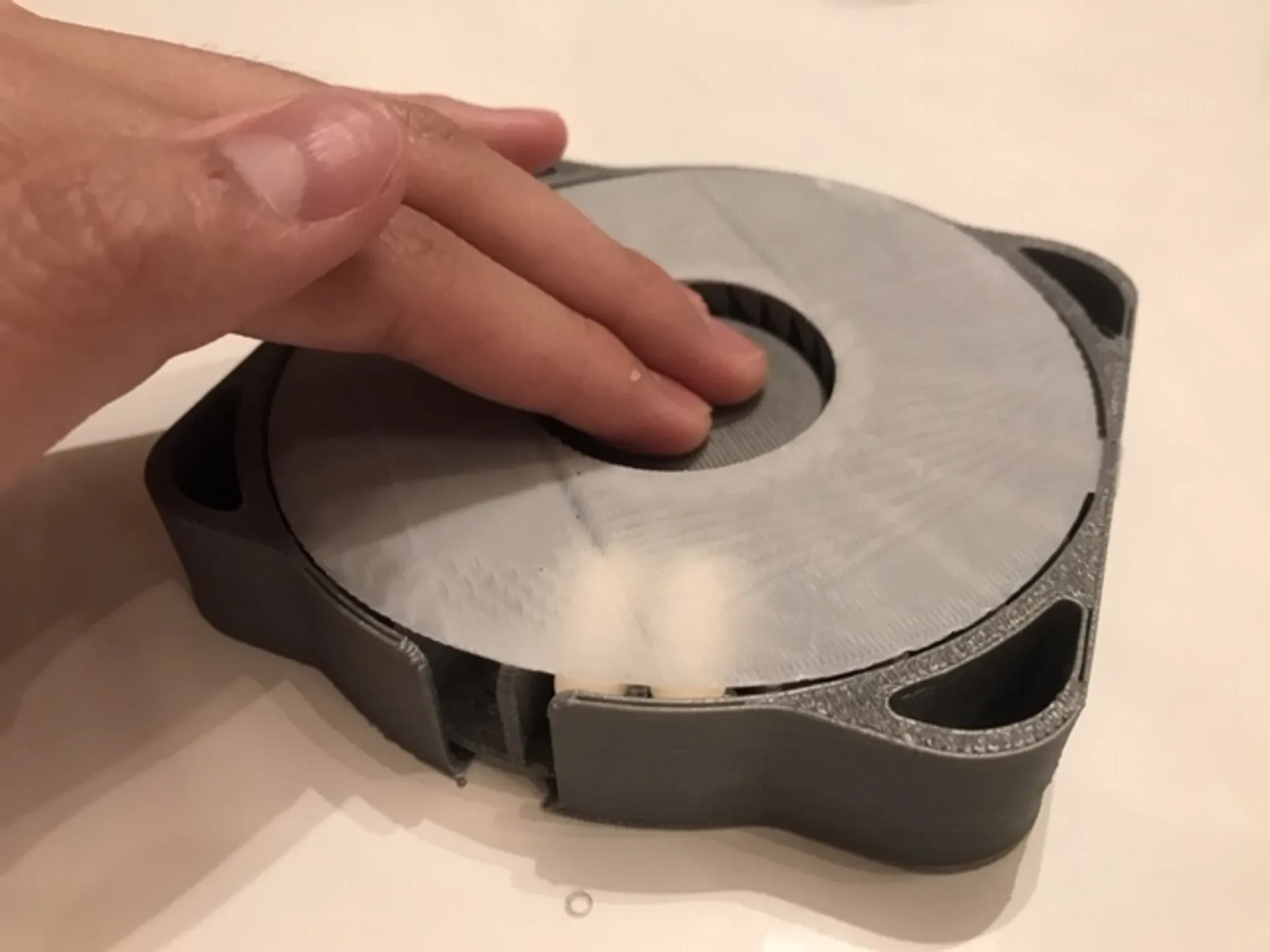

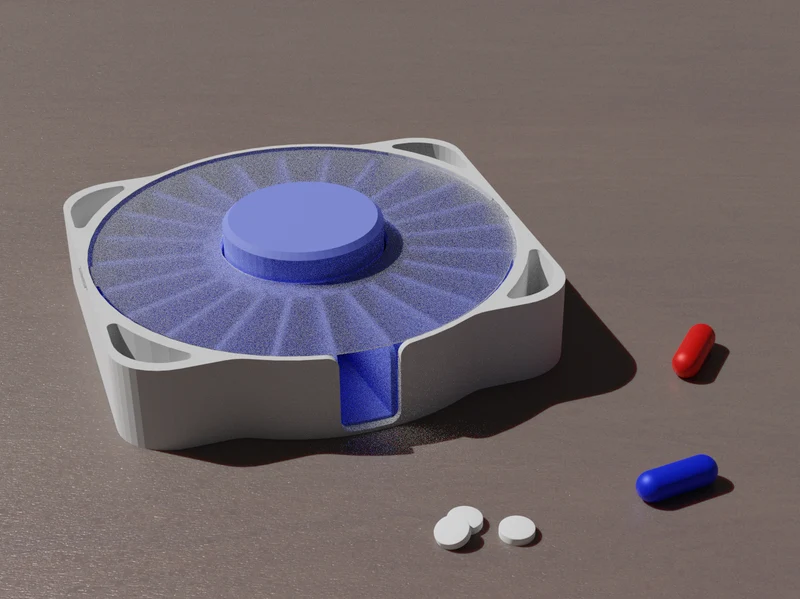

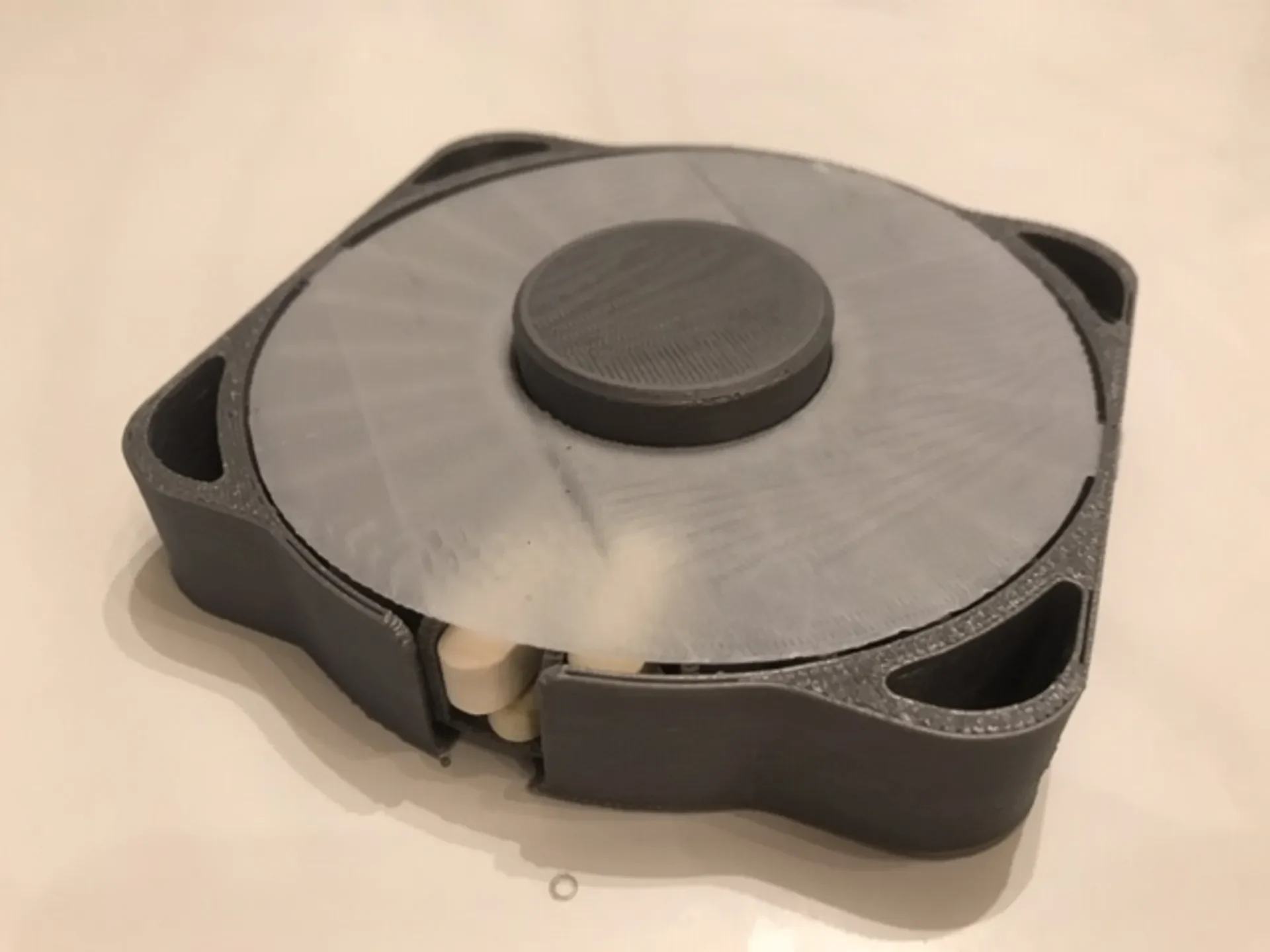

Это дозатор таблеток, для выдачи таблеток требуется всего одно нажатие! Вместо того, чтобы покупать дорогой электронный дозатор таблеток или испытывать трудности с открытием/поворотом ручного дозатора таблеток, эта модель выдает таблетки одним нажатием центральной кнопки.

Демонстрационное видео:

Дозатор позволяет людям, которым сложно открывать коробочки/контейнеры для таблеток вручную, легко выдавать таблетки. Это также позволяет упростить организацию, поскольку при каждом нажатии машина выдает один слот. Вы можете заранее положить таблетки в дозатор и нажать кнопку один раз, не нужно читать этикетки или выяснять, правильные ли у вас таблетки.

Каждое нажатие поворачивает внутреннюю память на определенный угол с помощью внутреннего кулачкового механизма*, который превращает линейное толкающее движение в «сегментированное» угловое движение. Когда кнопка нажата вниз, небольшие выступы на кнопке нажимают на внутренний клин, который поворачивает отделение для таблеток на половину прорези. Когда кнопка поднимается обратно под действием пружины, те же выступы нажимают на другие внутренние клинья сверху, поворачивая отделение для таблеток на другую половину прорези, тем самым завершая вращение.

Модель состоит всего из 6 деталей и требует минимальной сборки. Все детали можно замени��ь, если они сломаются (при условии, что вы запрессовали все детали и не использовали клей). Все детали также можно распечатать на небольшой печатной платформе (120 x 120 мм)!

Если вы печатаете из PLA или других материалов, отличных от ABS, сообщите мне, подходят ли размеры моих деталей вашему материалу. Я не могу печатать ничем, кроме ABS, поэтому не могу тестировать распространенные материалы, такие как PLA. Этот и другие отзывы приветствуются!

Хотя я не использовал ни один из их файлов, спасибо Тане Акиноре с их 3D-напечатанным дозатором таблеток за оригинальную идею. Посмотрите модель!
https://www.prusaprinters.org/prints/27215#_ga=2.9131645.9179937.1586072101-1138105214.1584655542

*Я не уверен, что механизм, который я использовал, технически является кулачковым, но это лучшее слово, которое я могу использовать для его описания. Не стесняйтесь меня поправлять.

Распечатать инструкции

PDF-версия изображений инструкций:
https://drive.google.com/file/d/1KIMLv60OZI_F0MCq6E9E9J0f129y76Zd/view?usp=sharing

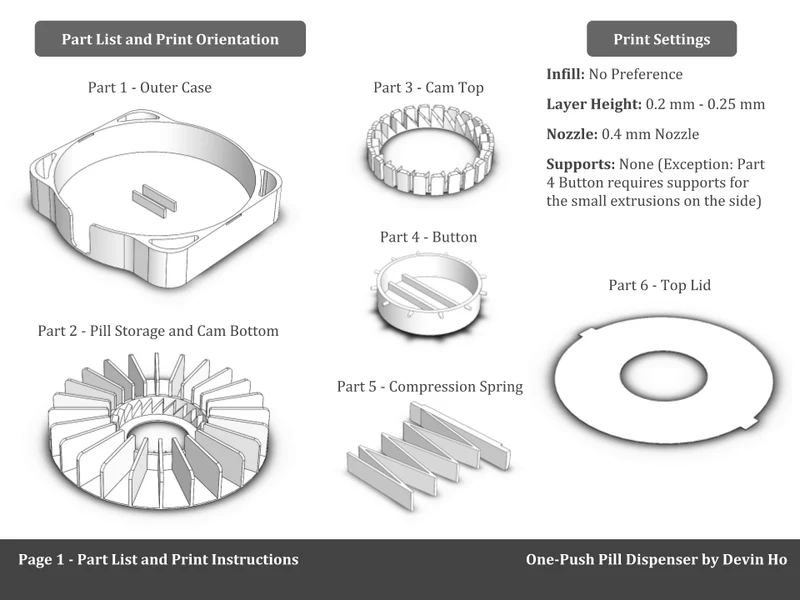

Список запчастей
1 — Внешний корпус: Корпус, удерживающий механизм вместе.
2 — Хранилище для таблеток и нижняя часть кулачка: слоты для хранения таблеток и нижний ряд «кулачковых клиньев».
3 — Верхняя часть кулачка: Верхняя часть кулачкового механизма.
3 — Верхняя часть кулачка (плотная посадка) Верхняя часть кулачкового механизма. Эта версия имеет немного меньшие разрезы, поэтому при размещении на Части 2 она будет плотнее.
4 — Кнопка: Просто кнопка.

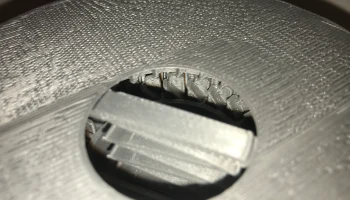

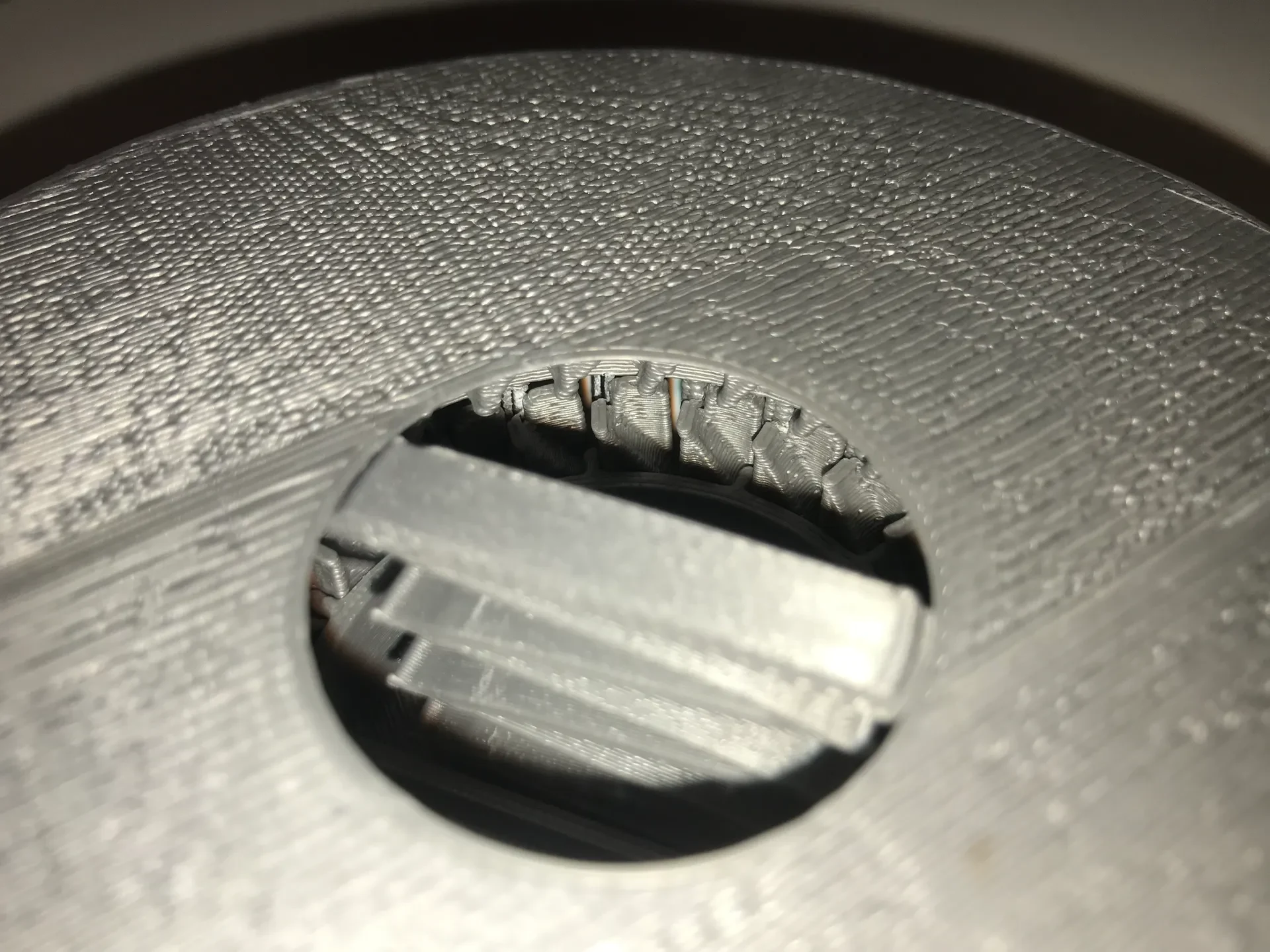

5 — Пружина сжатия: пружина, напечатанная на 3D-принтере.
6 — Верхняя крышка: тонкая, гибкая верхняя крышка, закрывающая механизм и предотвращающая его разрушение.

Информация о застревании механизма
Из-за возможной шероховатости клиновых поверхностей кнопка может заклинить при движении вверх под действием силы пружины. Чтобы разблокировать кнопку, слегка надавите на края кнопки, пока она не разблокируется. Вы также можете попробовать выпрямить кнопку.

Инструкции по печати
Заполнение: Нет предпочтений
Высота слоя: 0,2 мм
Сопло: сопло 0,4 мм
Опоры: нет (исключение: для кнопки части 4 требуются опоры для небольших выступов сбоку)

Ориентация печатной платформы
Все отпечатки разработаны таким образом, чтобы не нуждаться в подставках. Следуйте ориентации, указанной на изображениях в исходном сообщении.

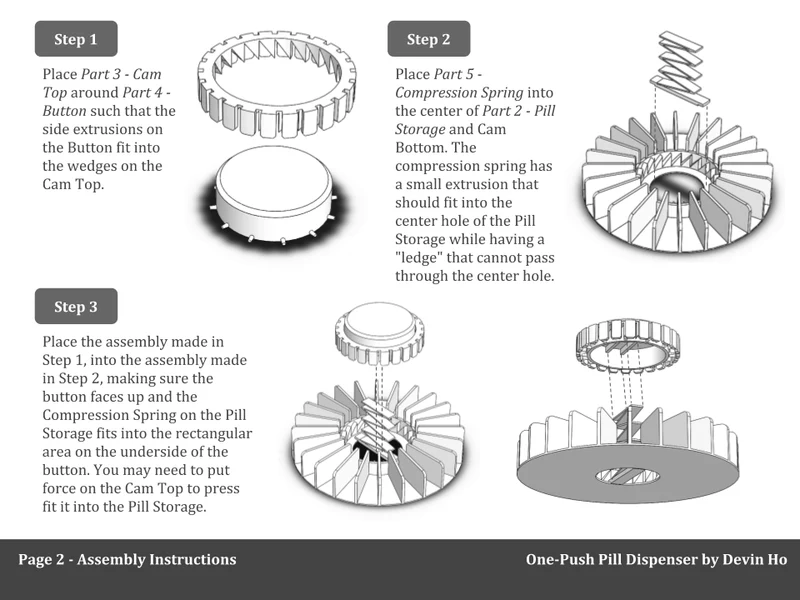

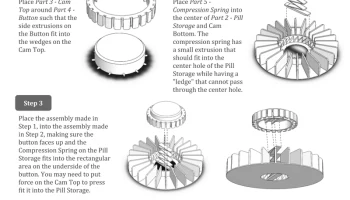

Сборка

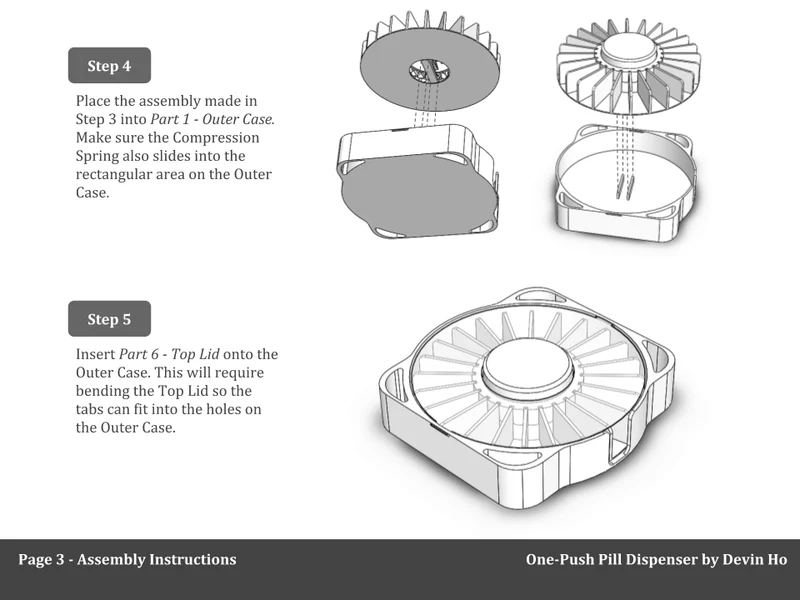

Изображения инструкций включены в исходный пост. Письменная версия:
1) Поместите деталь 3 — верхнюю часть кулачка вокруг детали 4 — пуговицу так, чтобы боковые выступы кнопки вошли в клинья на верхней части кулачка.
2) Поместите деталь 5 — пружину сжатия в центр детали 2 — хранилище для таблеток и нижнюю часть кулачка. Пружина сжатия имеет небольшой выступ, который должен входить в центральное отверстие отсека для таблеток, сохраняя при этом "
