Параметрический - Temp Tower | Температурный тест | Натяж...

Цель модели

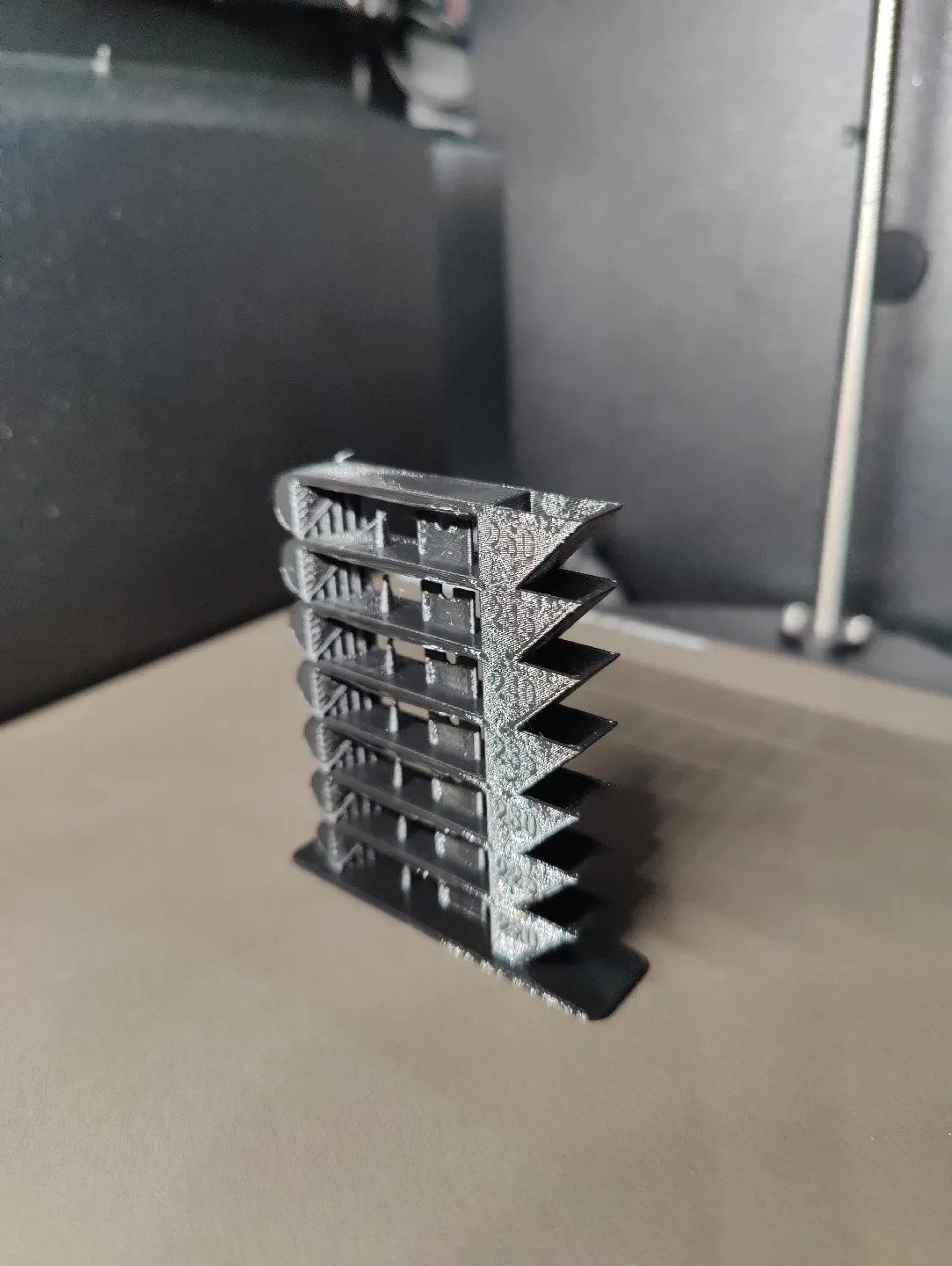

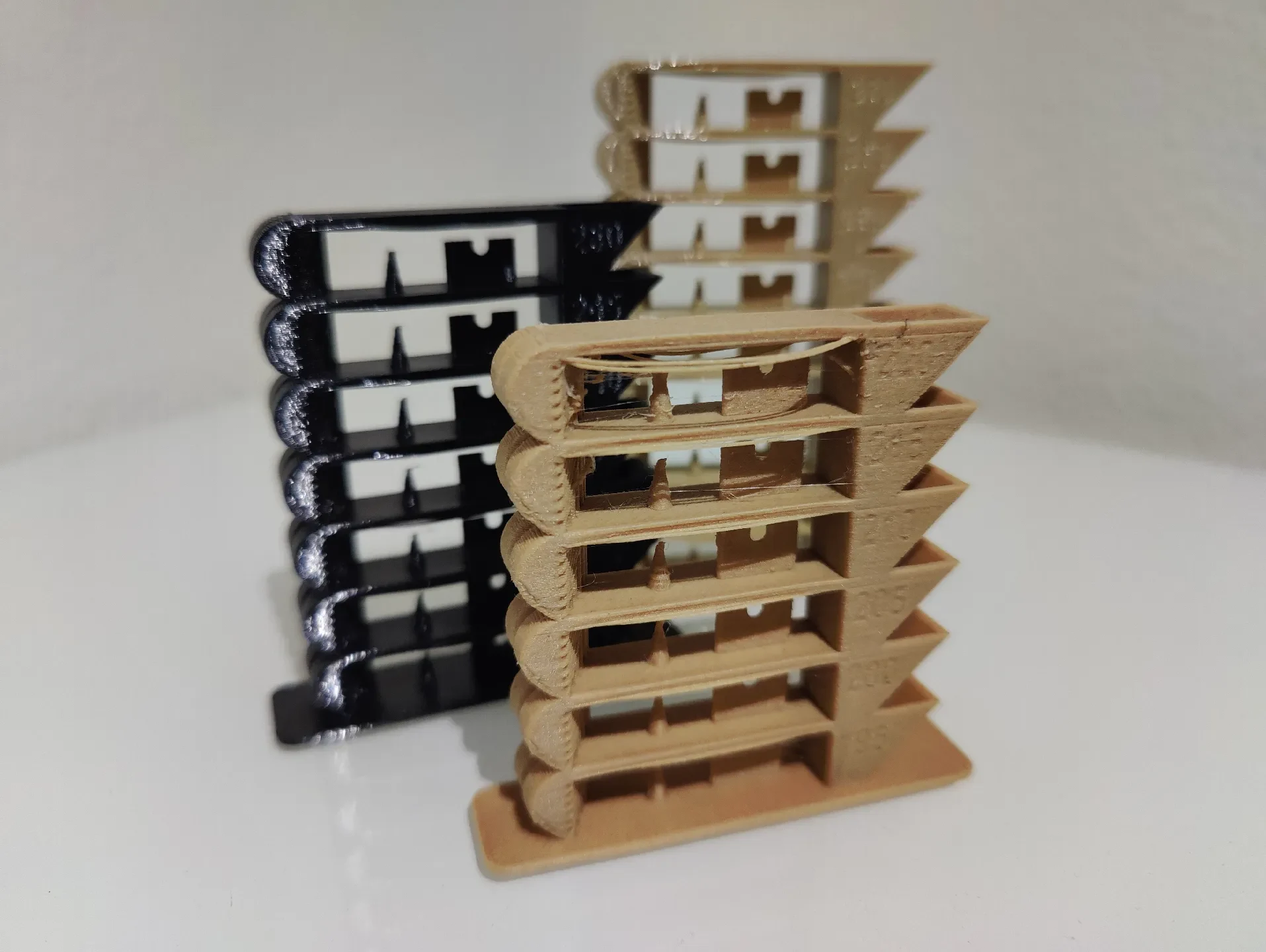

Параметрическая температурная башня для температурных испытаний, натягивания и перекрытия.

Аналогично моделям Extrutim и фиксированной версии FlorinB.

Пересобран с нуля в FreeCAD 1.1.1.

Требования

Чтобы создать свою конкретную временную башню, вам понадобится FreeCAD 1.1.1 или новее.

Рельефные темпстепы создаются с помощью верстака Lattice2. При необходимости вы можете установить этот верстак через менеджер дополнений FreeCAD.

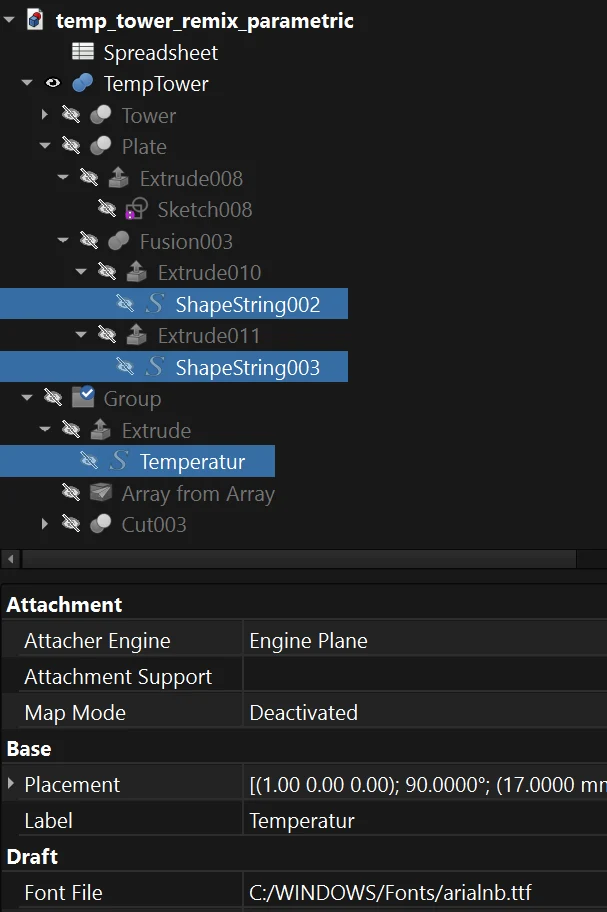

Вы можете установить любой другой шрифт в дереве модели FreeCAD. Отмеченные элементы в дереве содержат ссылку на файл шрифта.

Рабочий процесс

Просто установите параметры в электронной таблице FreeCAD, экспортируйте рассчитанную модель в формате STEP и импортируйте ее в слайсер.

В электронной таблице FreeCAD измените только синие ячейки, уровни температуры будут рассчитаны.

Вероятно, вам придется пересчитать модель после изменения параметров в электронной таблице. После этого экспортируйте его как файл STEP.

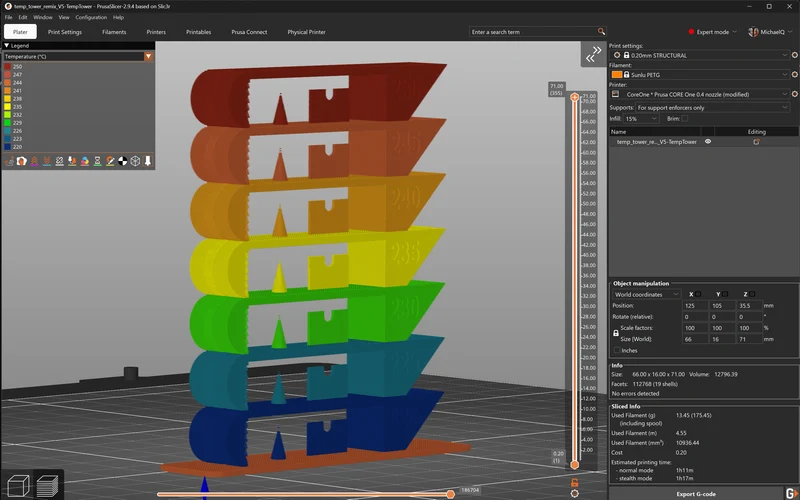

В Слайсере вы можете установить шаги температуры вручную (первый уровень начинается через 1 мм, затем через 11 мм, 21 мм и т. д.) или ввести следующий код в разделе «G-код после смены слоя» в разделе «Принтеры» -> «Пользовательский G-код». Вам просто нужно установить начальную температуру в коде. В примере это 220.

;AFTER_LAYER_CHANGE
;[слой_z]
{если слой_z > 1}
M104 S{220+(5*int((layer_z-1.1)/10))}
{конец}
