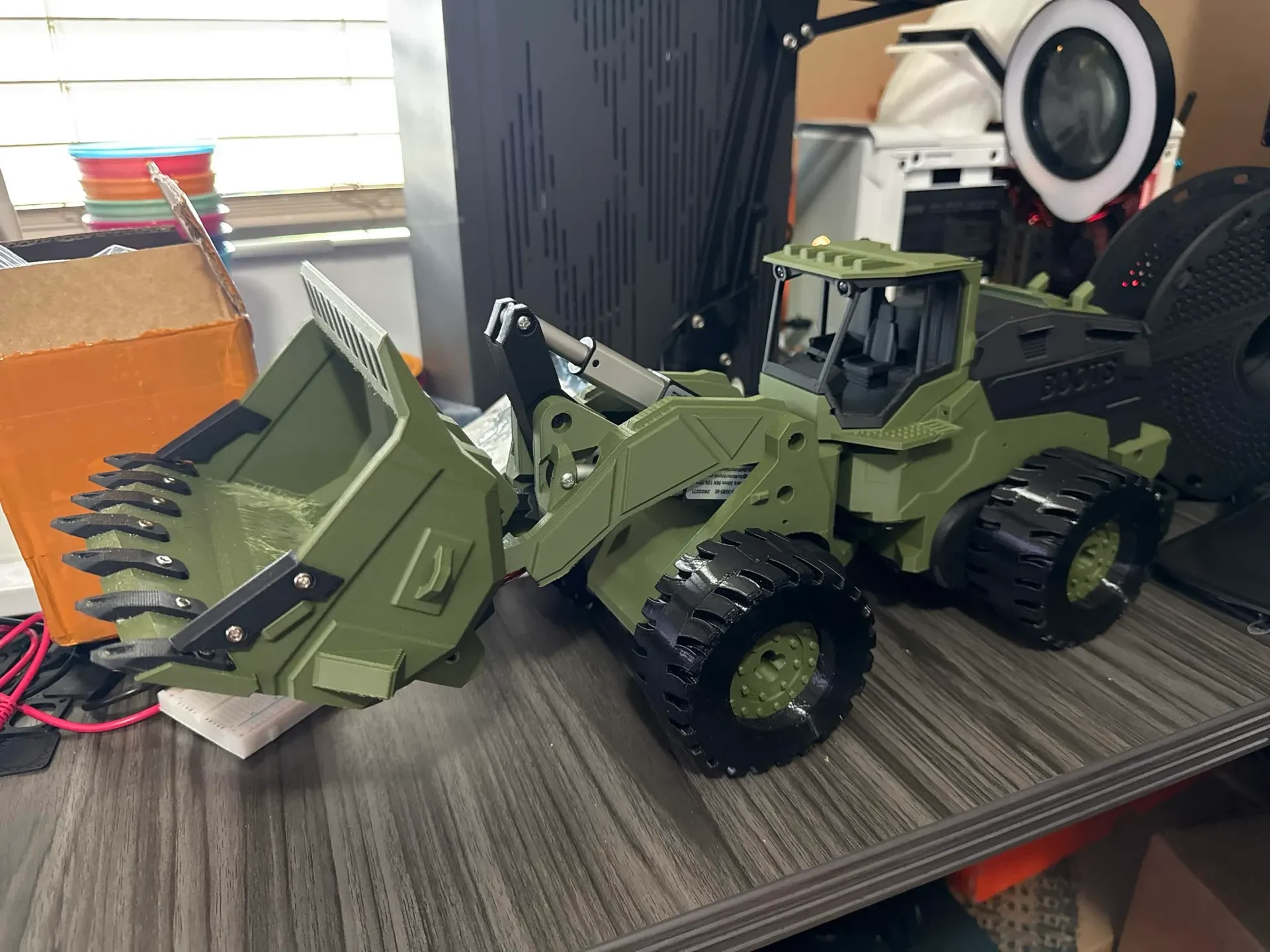

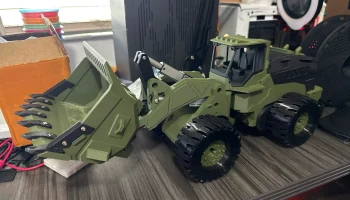

Ковш, зубья и борта для колесного погрузчика от Professor...
Редактировать: 28.06.26. Загрузил несколько фото для наглядности. Описание этих фотографий добавлено ниже.
Вы ДОЛЖНЫ использовать толстые мосты, чтобы все работало.
Вы ДОЛЖНЫ отключить поддержку для всего.
Я загрузил файлы STL и 3mf. Я настоятельно рекомендую вам использовать файл 3mf и просто печатать PLA. Вы можете попробовать STL, но я приложил немало усилий, чтобы сделать это как можно лучше.
Встроенные опоры легко снять, если вы учтете следующее --→ Пожалуйста, ПОЖАЛУЙСТА, убедитесь, что рассматриваемые модели разделены на объекты (а не на части). У вас должна быть возможность щелкнуть по каждому объекту, и он подсветится отдельно. Если вам не удастся это сделать. Специальные опоры станут единым целым с ковшом, зубьями и боковыми частями. Убрать опоры не получится.
Вы можете увидеть предупреждение от слайсера о плавающих вещах. Это нормально, если все работает, поэтому просто игнорируйте это. Если вам интересно, почему опора для ведра имеет рычаг посередине. Это потому, что слайсеру нужна какая-то трехмерная контрольная точка вплоть до той же плоскости, что и сам сегмент. Без этого. Опора провалилась бы в ведро.
Вы можете удалить опоры и использовать опоры, созданные слайсером, или если у вас правильно настроено перекрытие. Возможно, вам не понадобится поддержка. Но я включил их для любого пользователя, которому они нужны.

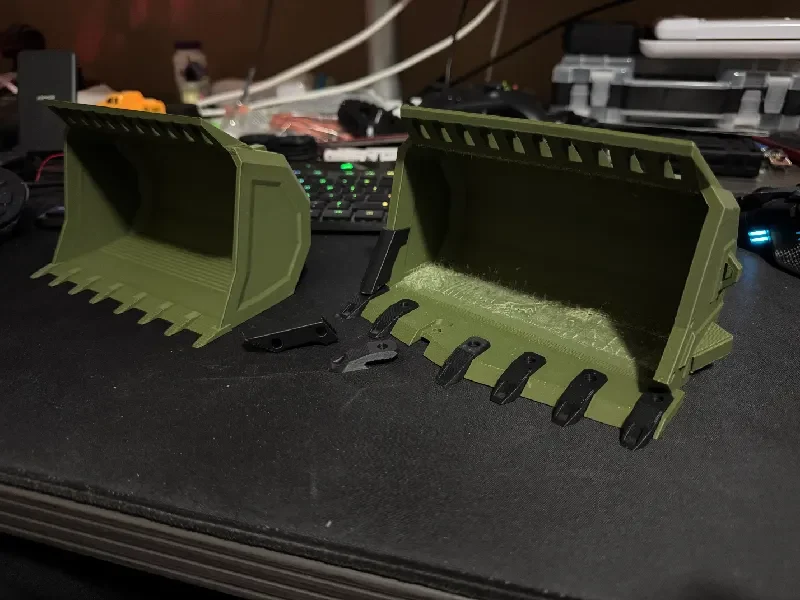

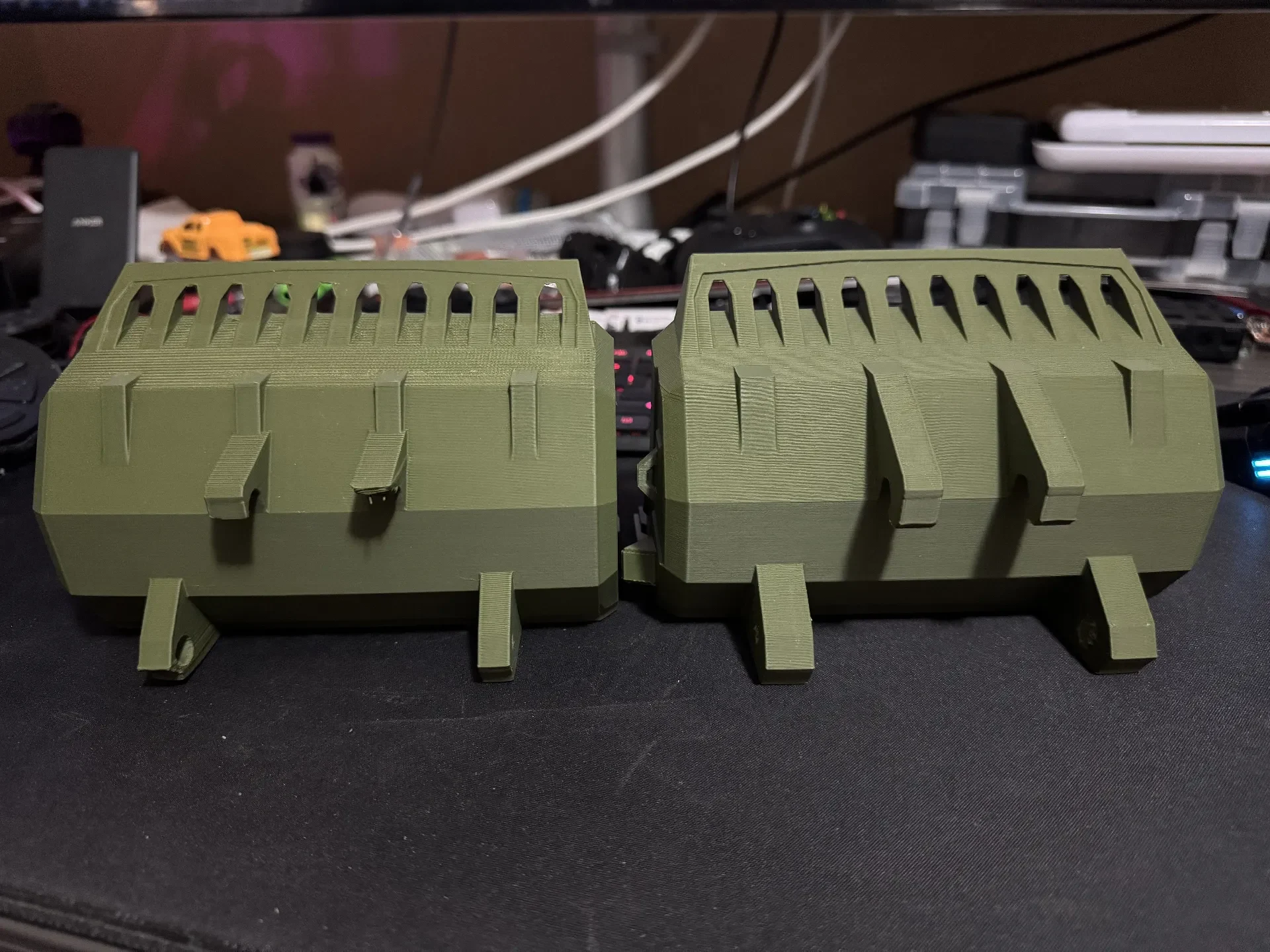

Большая опора для части ведра должна быть напечатана как отдельный объект и должна оставлять минимальный шрам. Он напечатает линию свеса, но на 0,2 мм выше, поэтому он не должен «прижиматься» к поверхности ковша. Более толстая перемычка делает это возможным. Таким образом, он будет касаться основания и стенок ведра, но лишь немного. Достаточно, чтобы не двигаться, но достаточно, чтобы оказать необходимую поддержку.
Я сделал специальные опоры, потому что в то время я не был знаком с этой концепцией. Итак, моя картинка сильно пугает из-за использования опор, созданных слайсером, и в Orcaslicer V2.3.2 есть ошибка, из-за которой базовый интервал шаблонов соответствует интервалу верхнего шаблона. Не знал, что это скажет постфактум. Из-за этого он слишком сильно прилип к основанию ведра, когда я пошел снимать опору. Потребовался час и много ругательств, чтобы вытащить это.

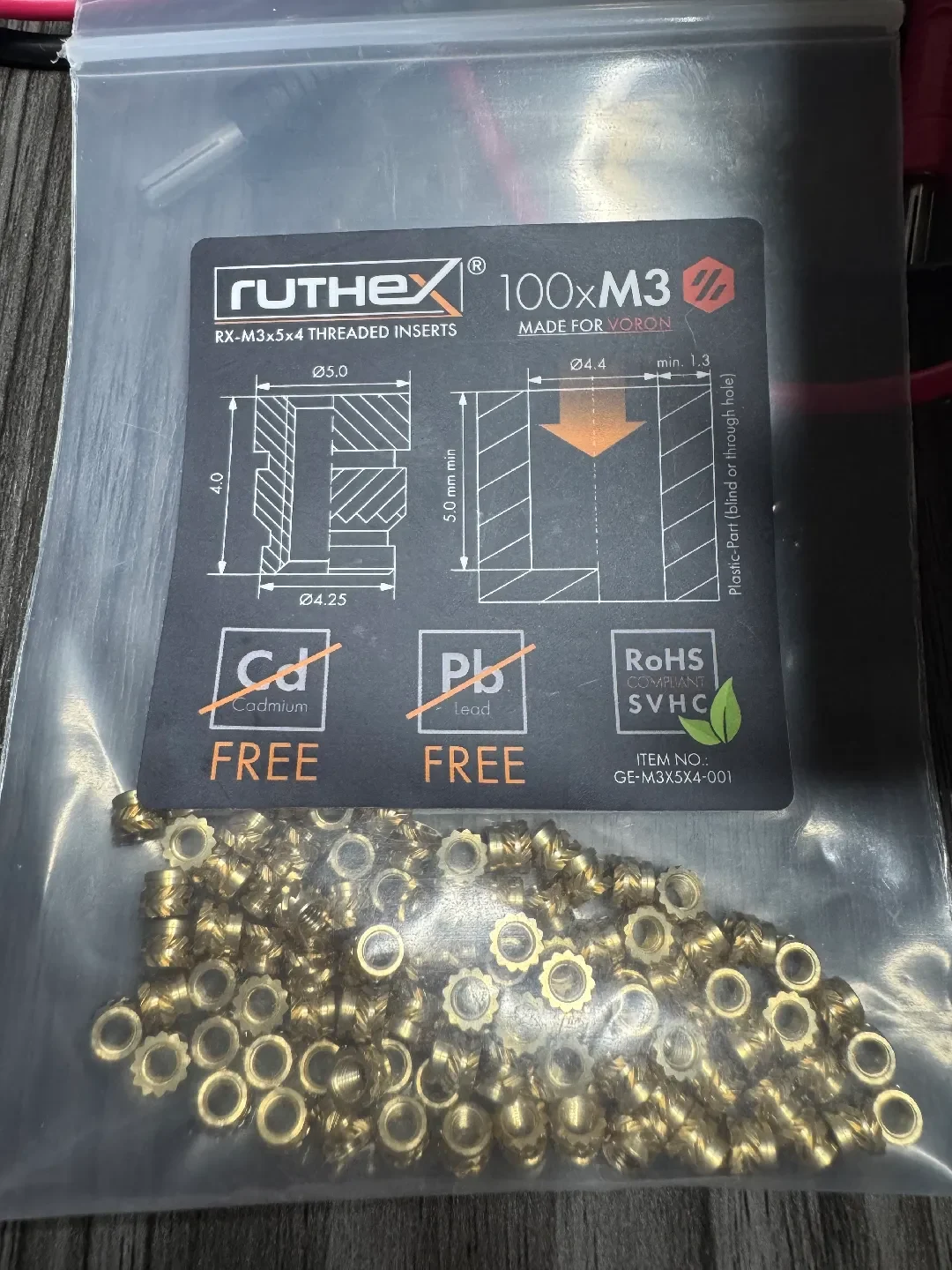

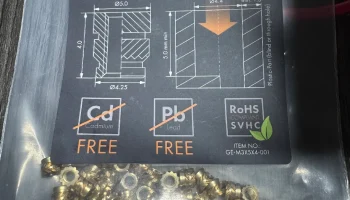

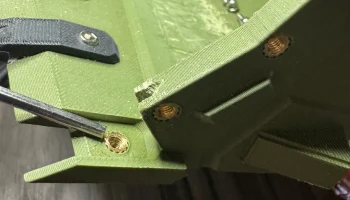

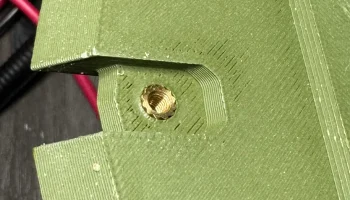

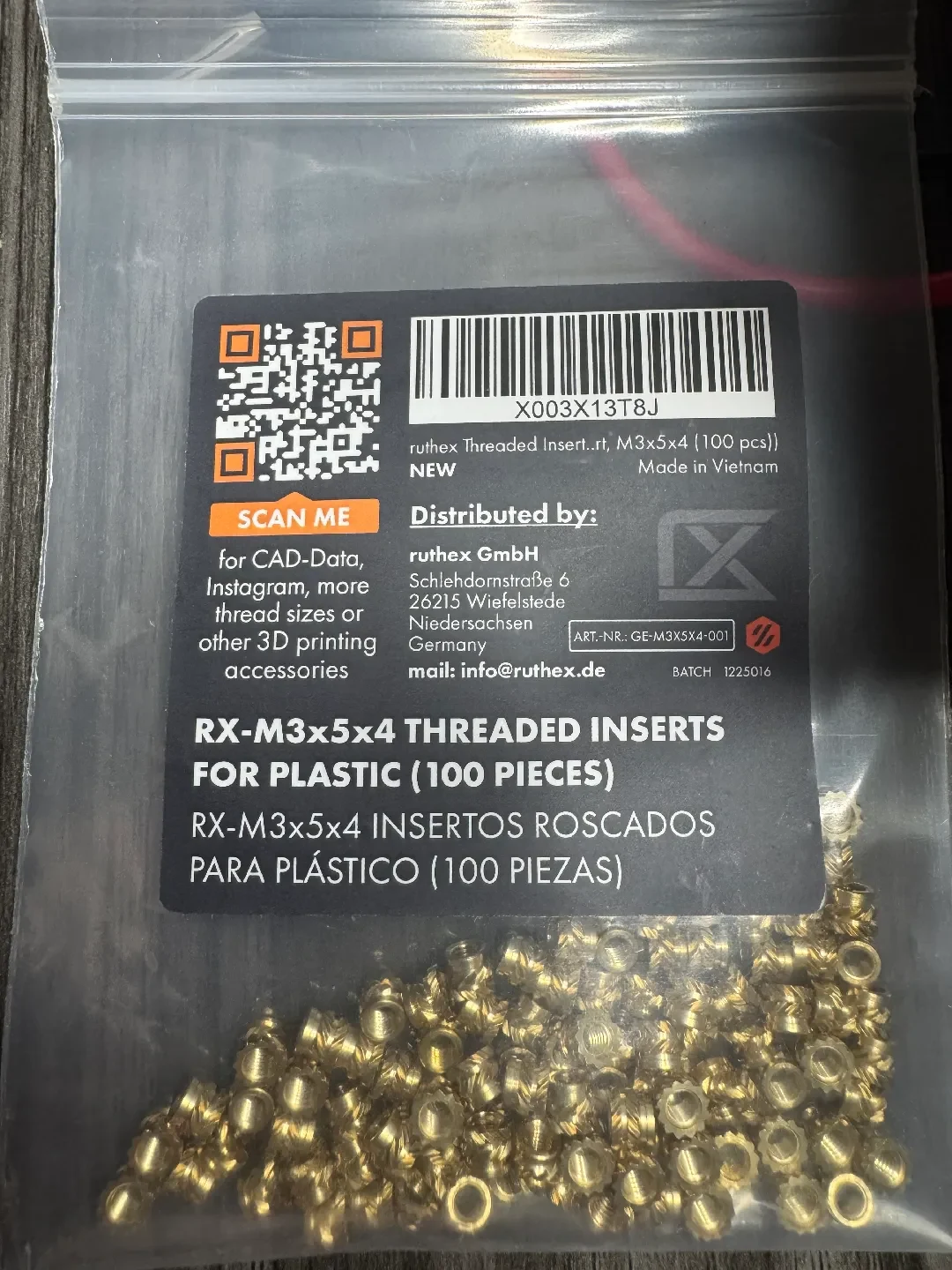

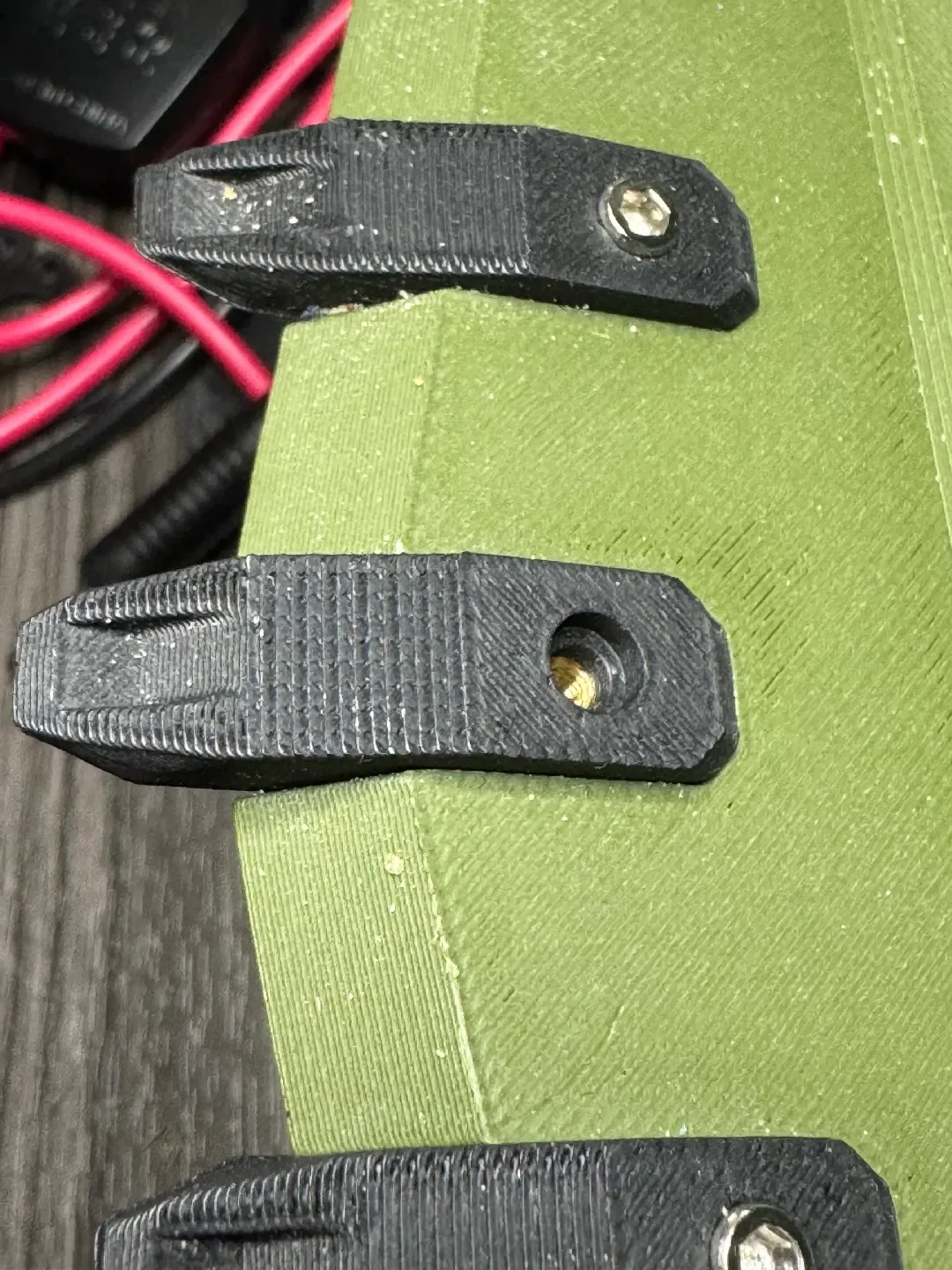

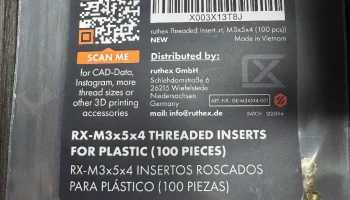

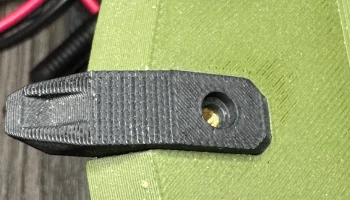

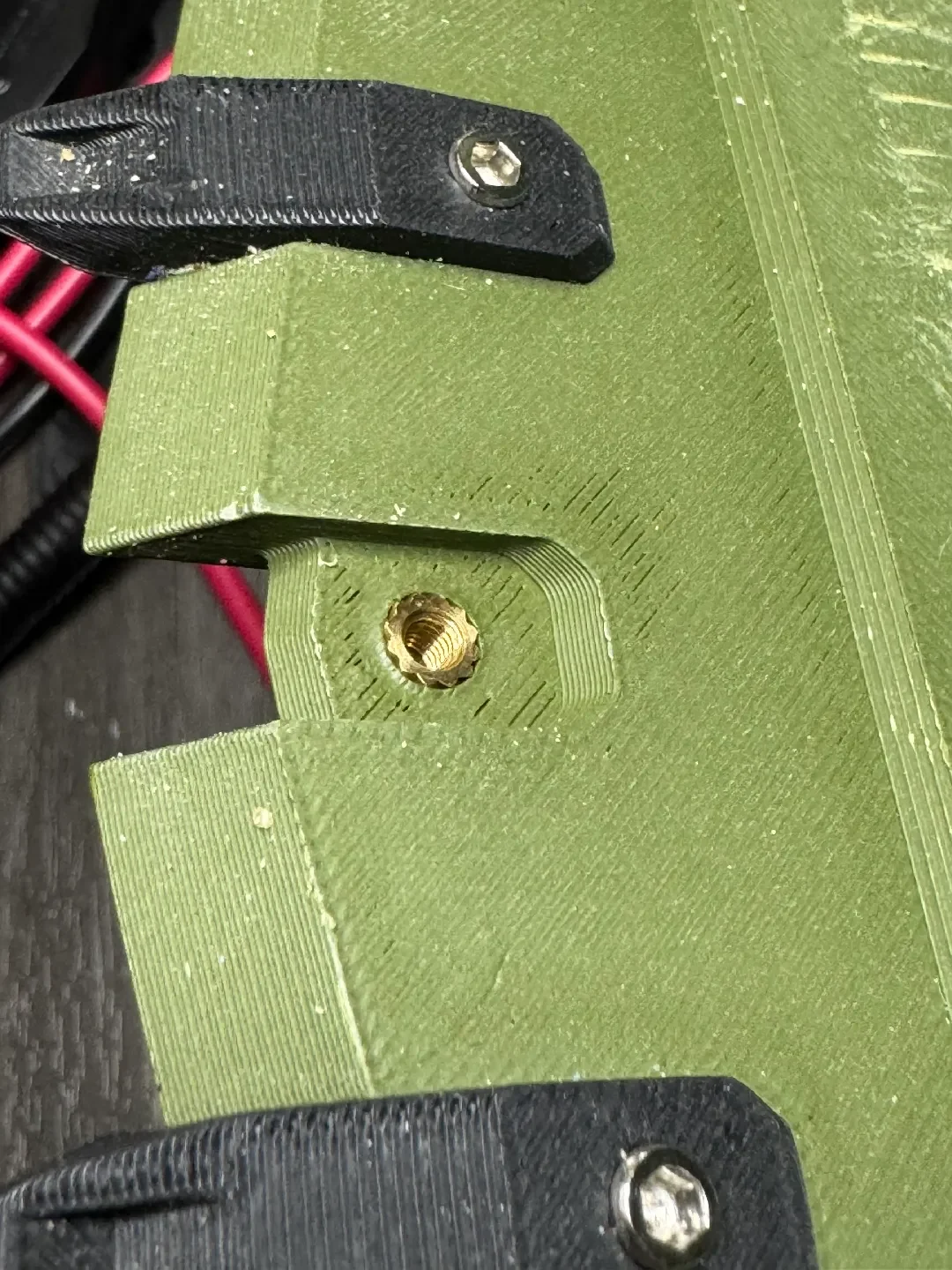

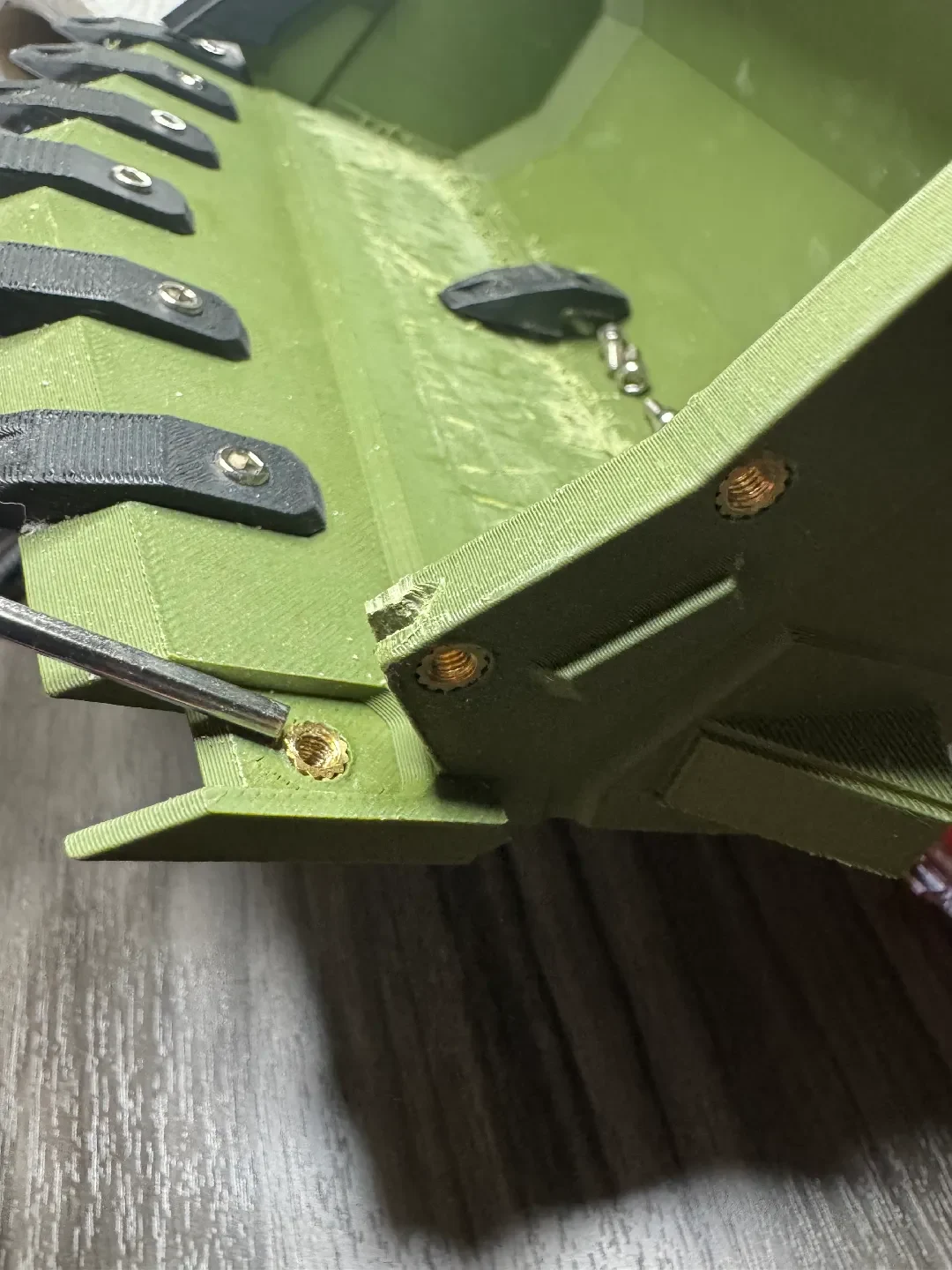

Отредактировано 28.06.26. Зубцы по краям… Будет немного сложно вставить термовставку. Но это возможно. Просто наберитесь терпения и дайте паяльнику сделать всю работу, нагрев его настолько, чтобы он расплавился через отверстие. Если вы немного испортите и прижмете припой к PLA в этой области. Боковая часть, скорее всего, скроет это.
Обратите внимание, что я включил левый и правый зуб только один раз. Вам нужно будет продублировать их по три раза с каждой стороны, если это еще не ясно. Убедитесь, что вы также дублируете их пользовательские опоры и что они разделены по объектам. Если вы распечатаете их, не разбивая по объектам. Они сольются воедино. Возможно, все еще можно отключить пользовательскую поддержку, но это может быть неаккуратно, и этого можно избежать, разбивая по объектам (а не по частям).
