Охлаждающие кронштейны материнской платы и блока питания ...
Этот проект включает в себя охлаждающие кронштейны для установки 92-мм вентиляторов Noctua NF‑A9x14 на материнскую плату Snapmaker U1 и блок питания, а также вставку/перегородку камеры, которая улучшает воздушный поток и обеспечивает термическое разделение внутри отсека для электроники.
Настройки печати:
100 % заполнение
Высота слоя 0,2 мм (для лучшей прочности следуйте ориентации на рисунках)
Напечатано из PETG, чтобы избежать деформации, так как боковая панель может немного нагреться.
Вставка/разделитель камеры представляет собой ремикс изоляционной панели из этой модели MakerWorld: https://makerworld.com/en/models/2746008-snapmaker-u1-mainbord-insulation-and-cooling#profileId-3092397 Я удалил оригинальные точки крепления, поскольку они не были необходимы для стабильности или контроля воздушного потока в моей установке, в результате чего вставка стала чище и проще.

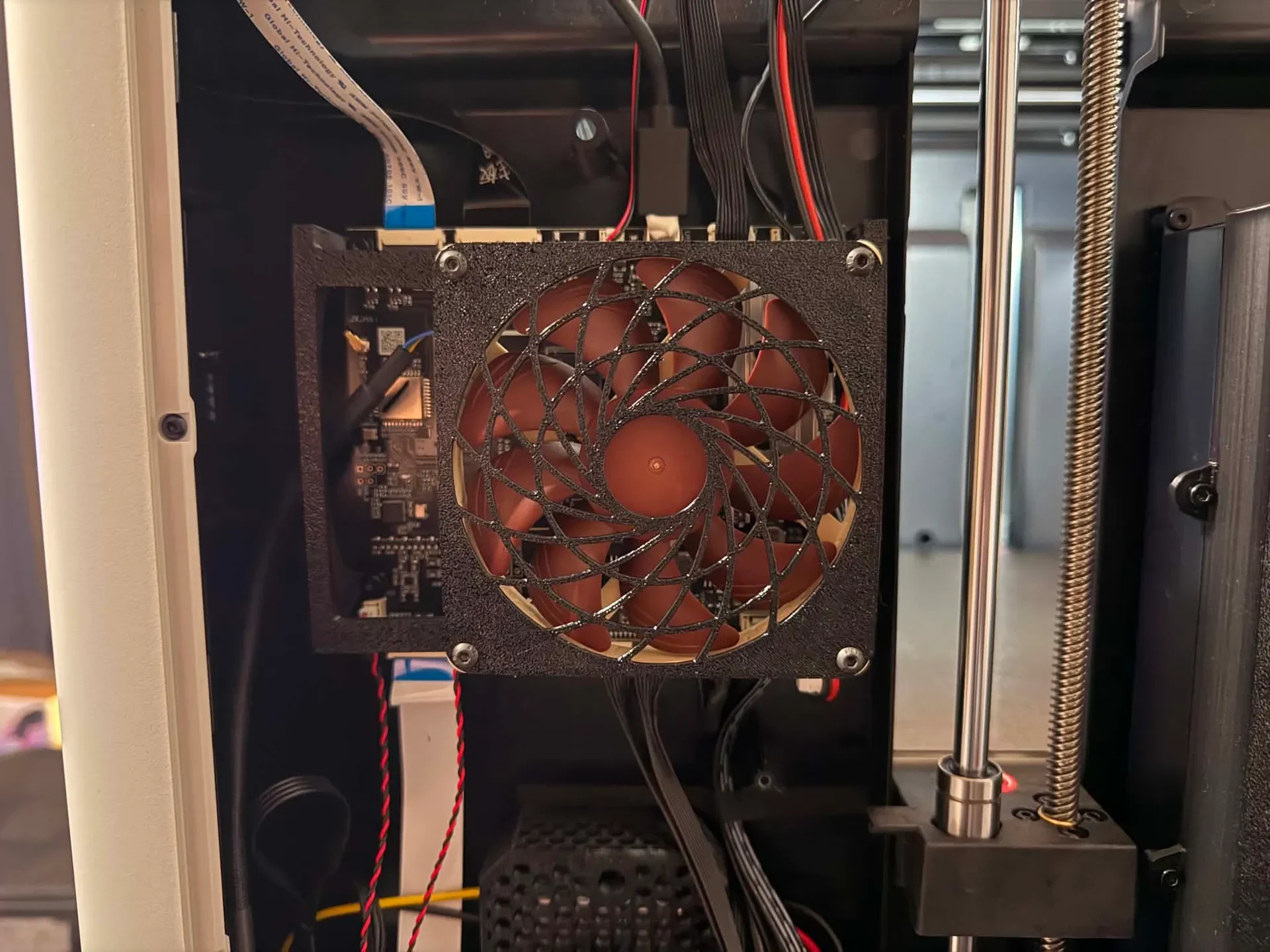

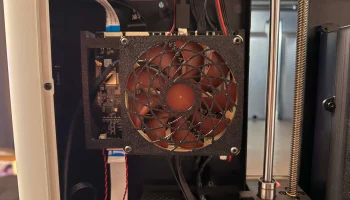

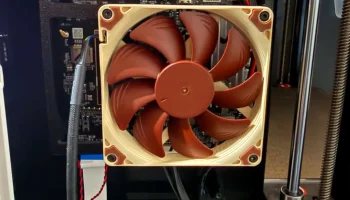

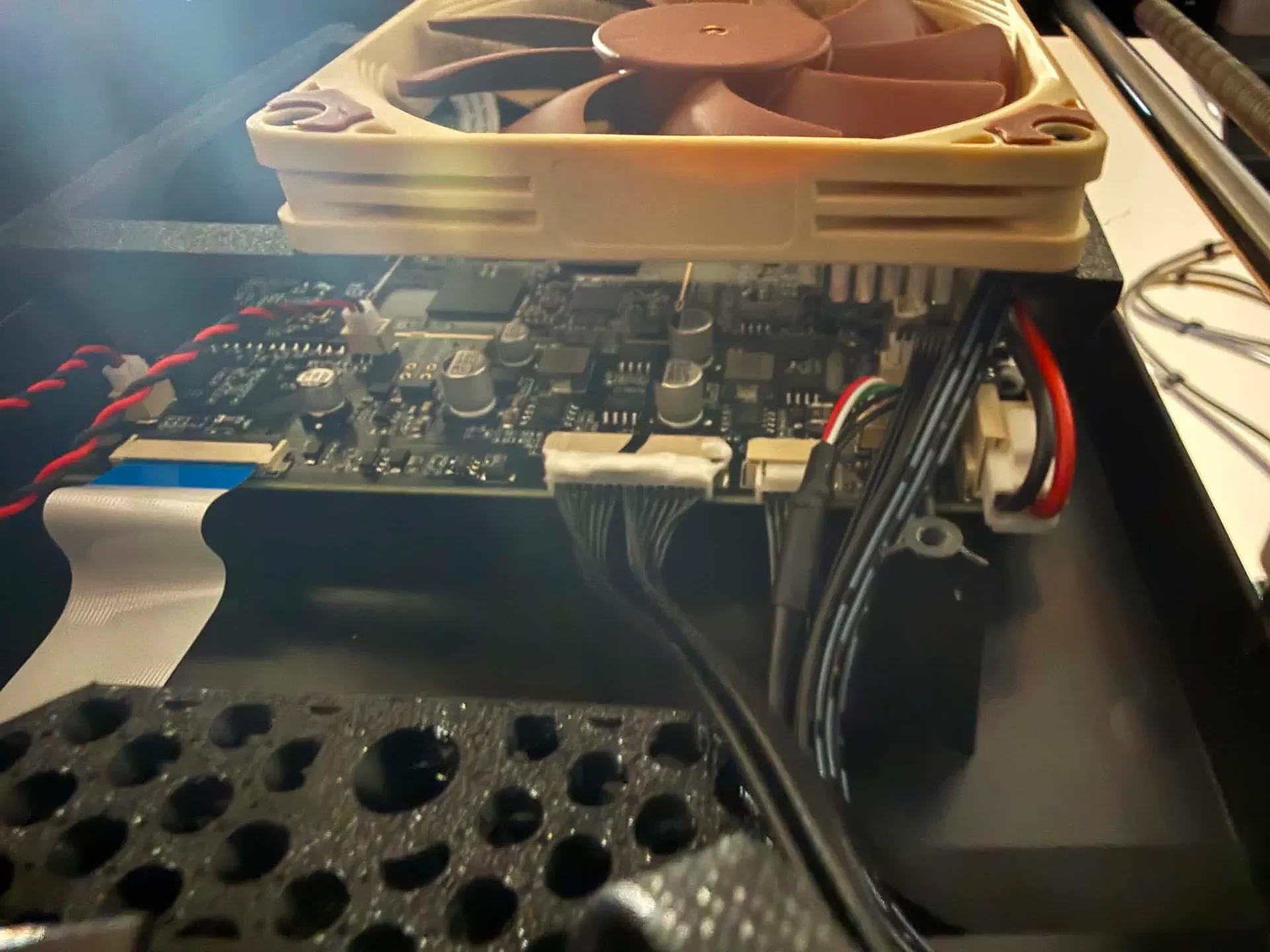

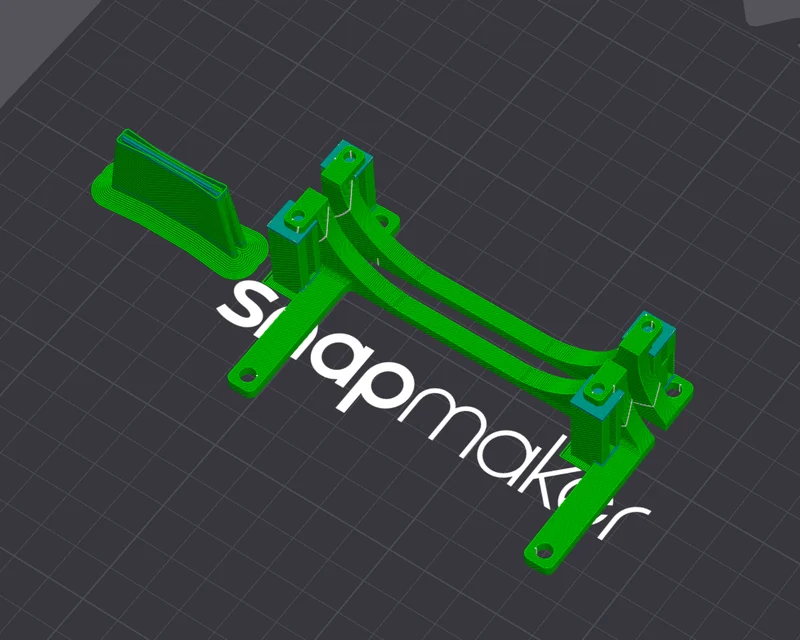

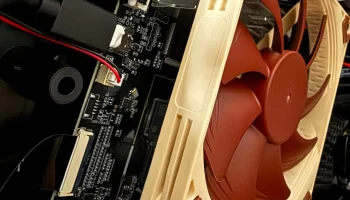

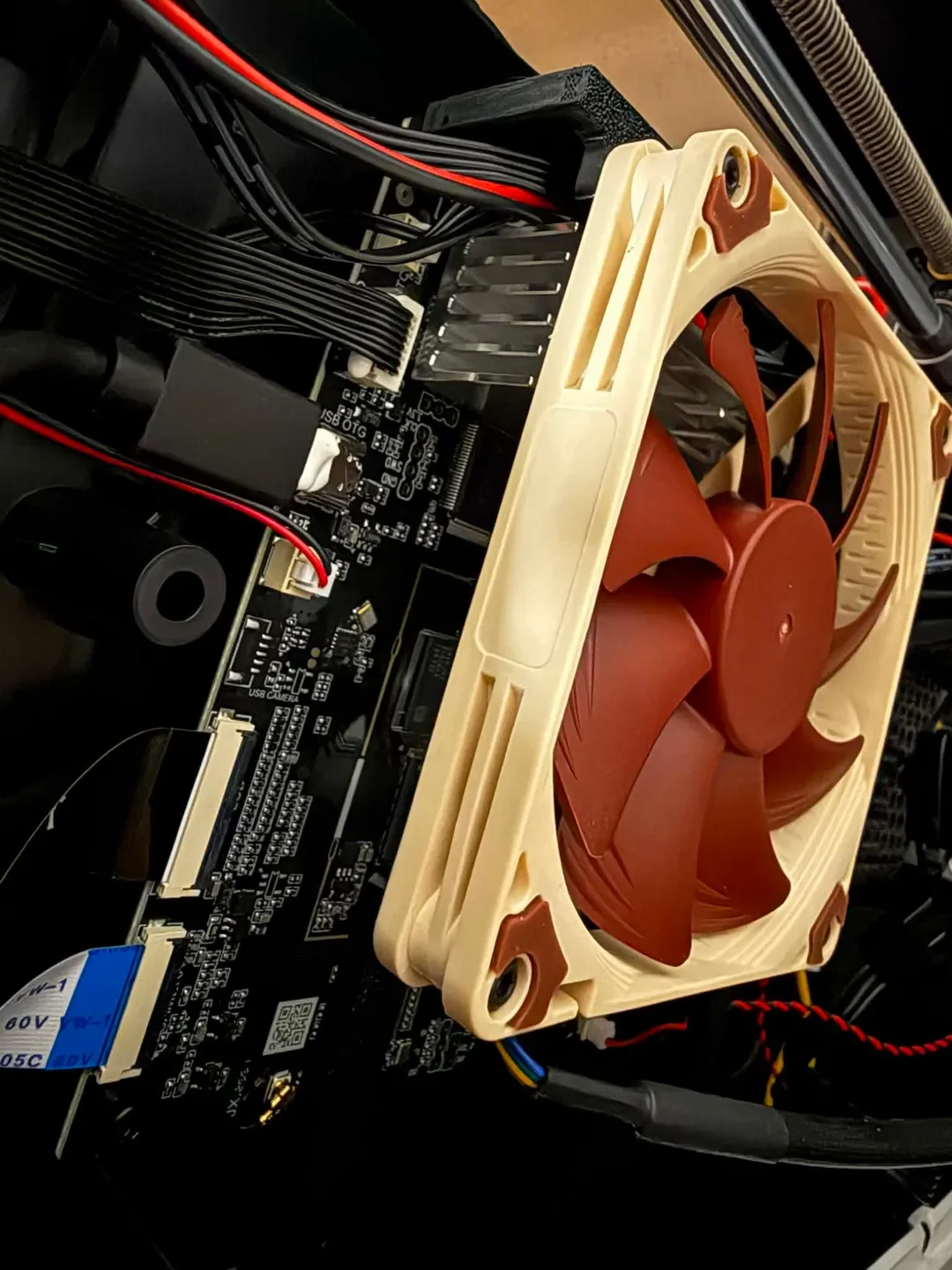

Кронштейн вентилятора материнской платы

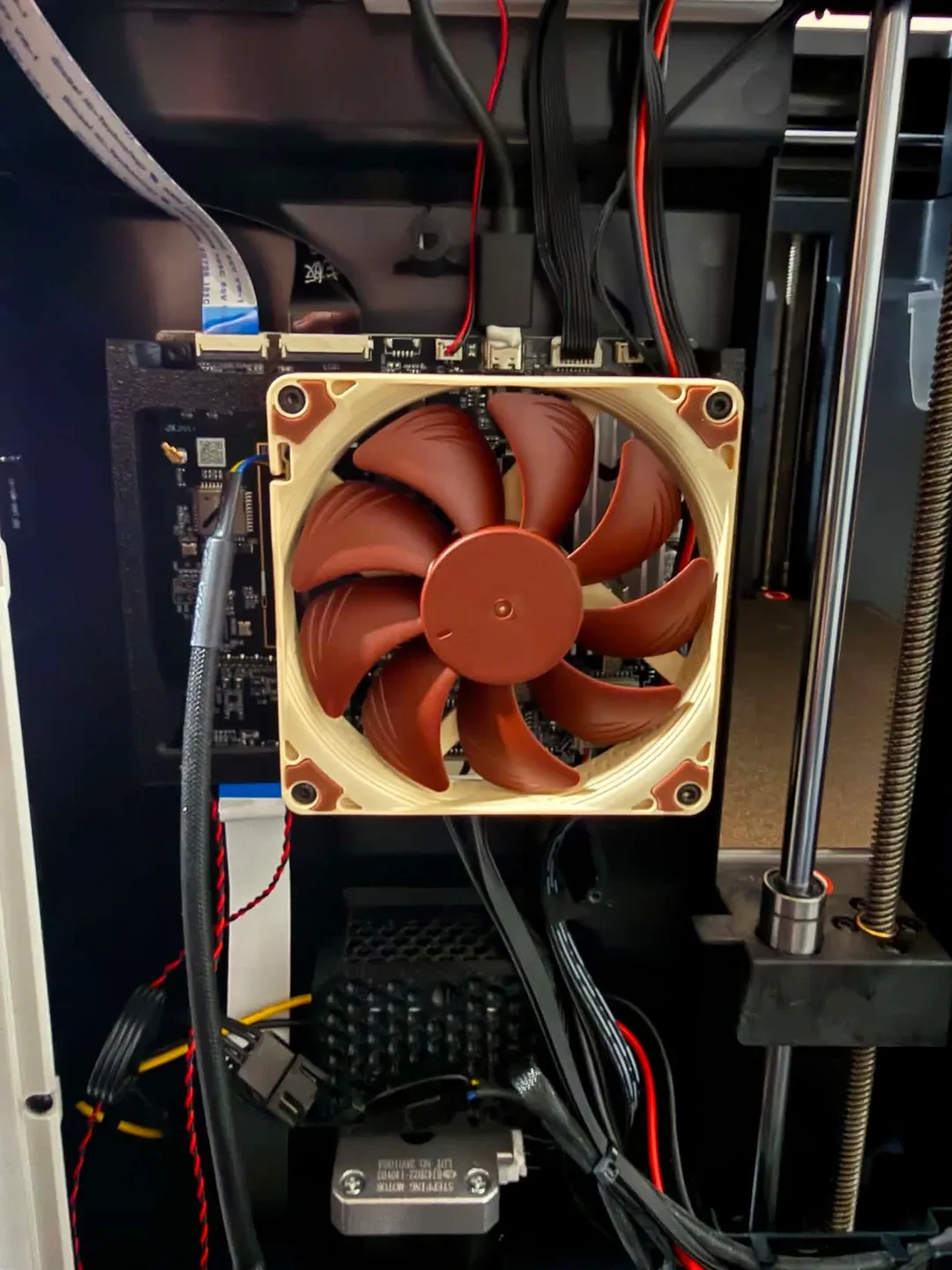

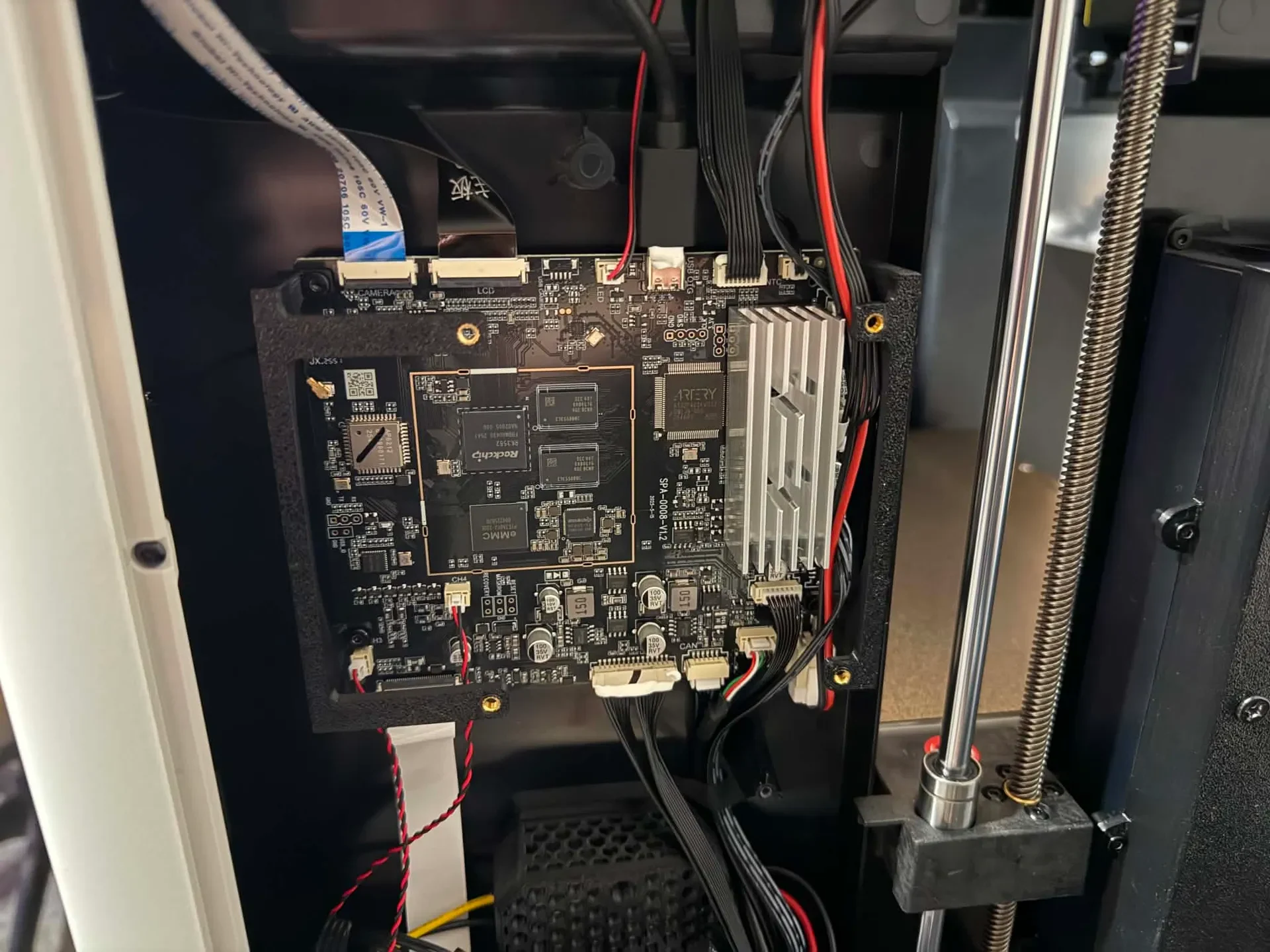

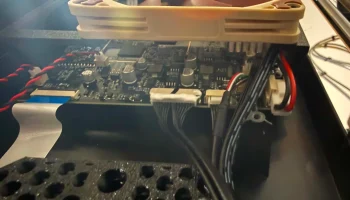

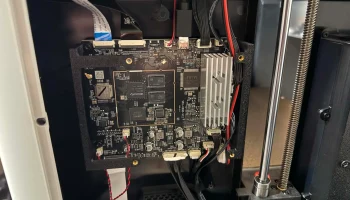

Тонкий кронштейн из PETG размером 39 × 3 мм, на котором крепится Noctua NF-A9x14 над материнской платой, поток воздуха направлен вниз через радиатор, шаговые драйверы и конденсаторы. Напечатано плоско, поэтому слои располагаются вдоль балки для максимальной прочности. Поддерживает температуру динамиков около 50-70°C (при закрытой панели) с очень низким уровнем шума и вибрации.
Используются термофиксирующие вставки M3 (короткие, высотой 3 мм). Вставной карман рассчитан на отверстие диаметром 4,0 мм в PETG. Вентилятор крепится стандартными винтами M3 (M3×12-16 мм в зависимости от толщины решетки).

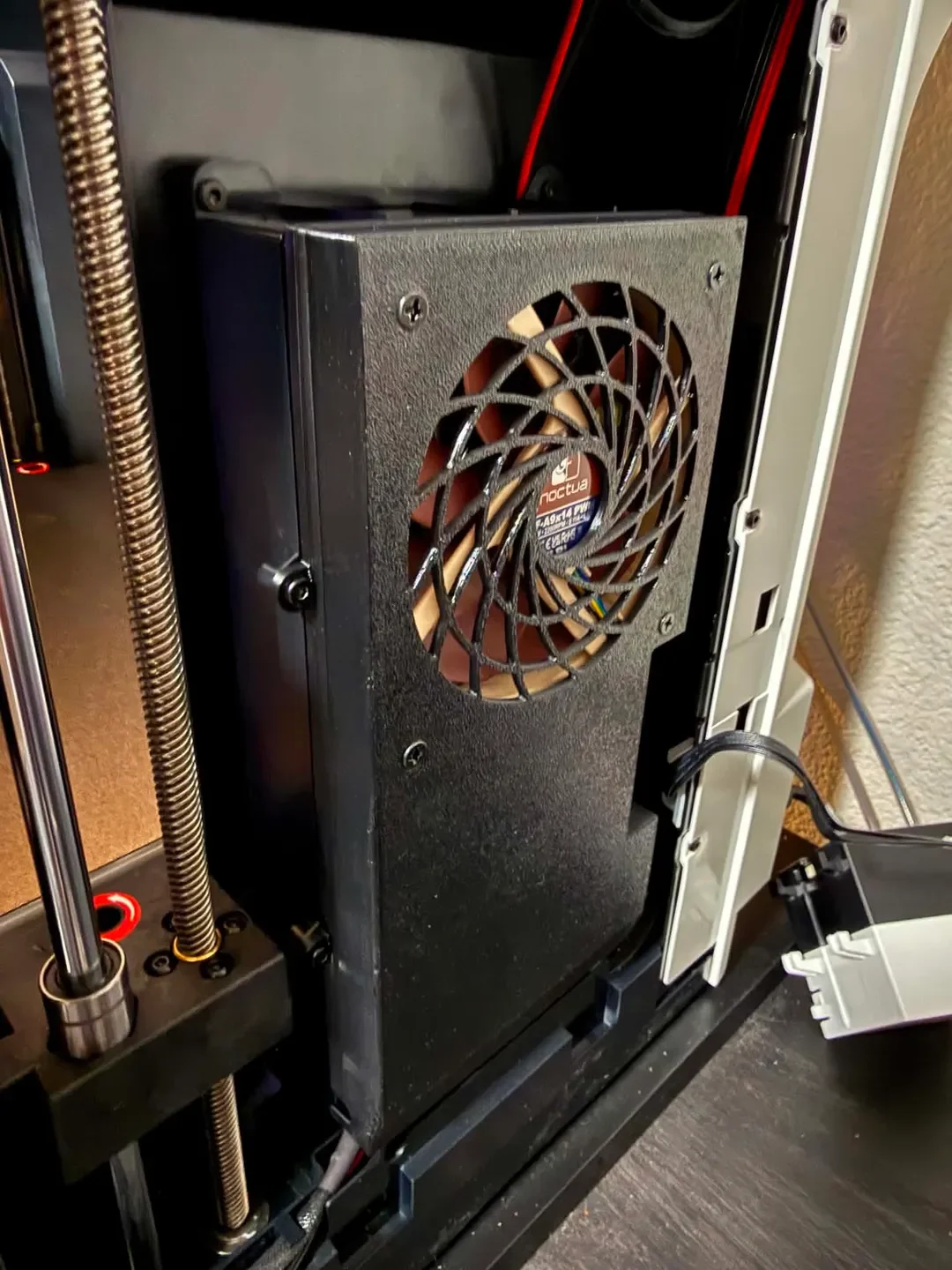

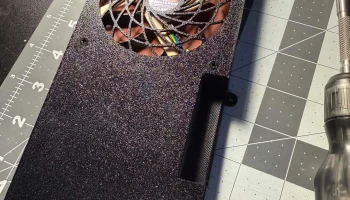

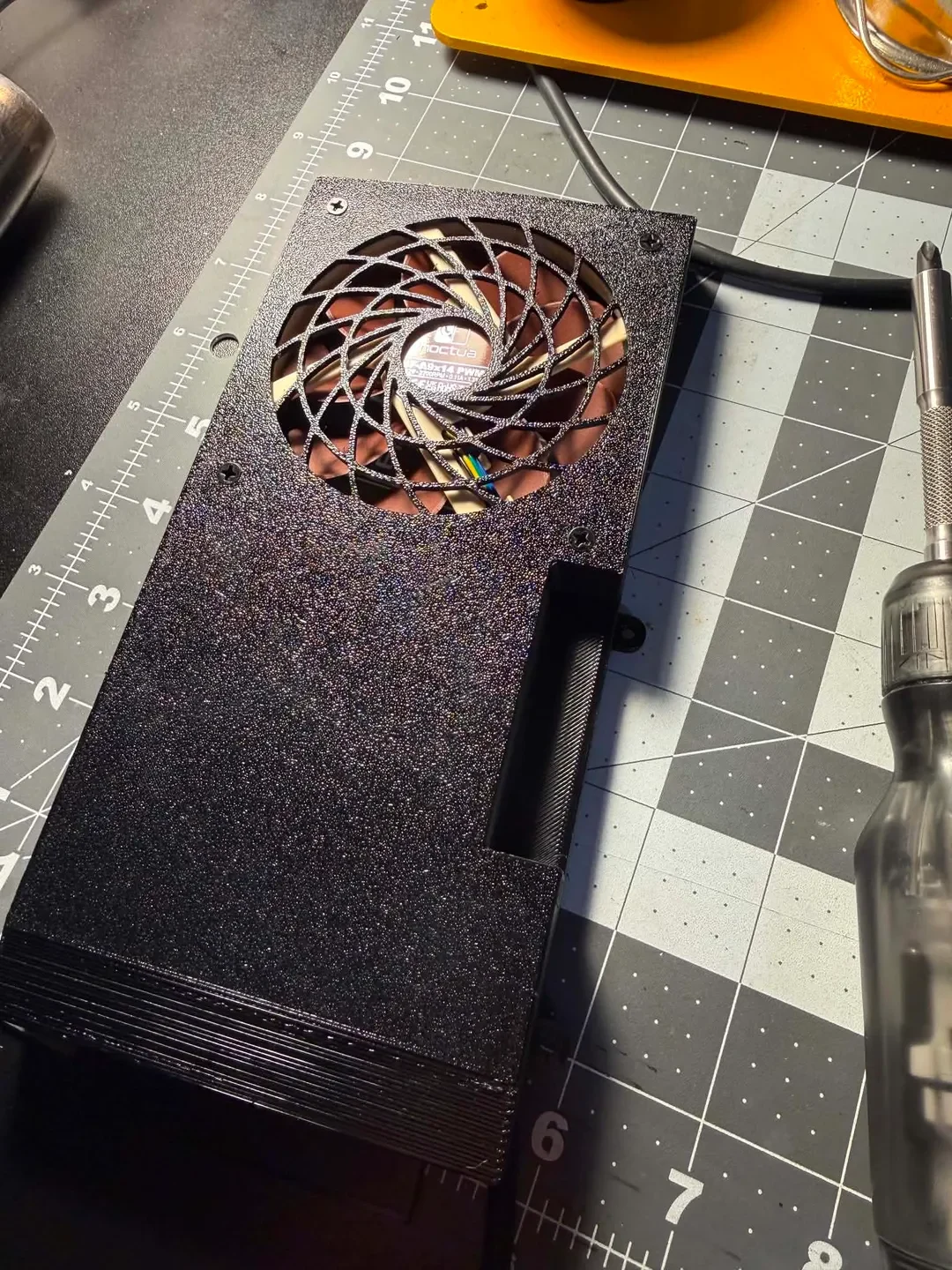

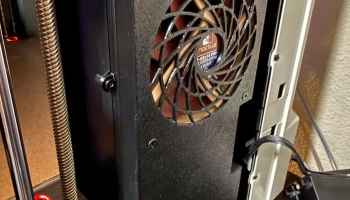

Охлаждающая рамка блока питания
Предназначен для систем, в которых вентилятор блока питания вытягивает воздух из блока питания (заводское поведение). Подходит как штатный — я потратил много времени на набор геометрии, поэтому боковая панель закрывается четко. Некоторые другие модели работают, но из-за их дополнительной толщины моя панель не закрывается. Для удобства имеются дополнительные кабельные каналы внизу.
Примечания по подключению (как я подключил оба вентилятора)
Для подключения блока питания я взял длинный отрезок провода от оригинального кабеля вентилятора блока питания и припаял его непосредственно к понижающему преобразователю 24В → 12В (VIN+ / VIN-). Понижающий преобразователь понижает выходное напряжение вентилятора блока питания 24 В до 12 В для вентиляторов Noctua.
К выходу 12 В понижающего преобразователя я припаял 4-контактный кабель «папа» ПК-вентилятора (только питание: +12 В/GND). Этот штекер вентилятора подключается к 4-контактному Y-разветвителю Noctua NA‑SYC1, который питает оба вентилятора NF‑A9x14 от одного разъема.
Поскольку U1 обеспечивает только двухпроводное питание, вентиляторы работают на полной скорости, но остаются чрезвычайно тихими благодаря вентиляторам Noctua.

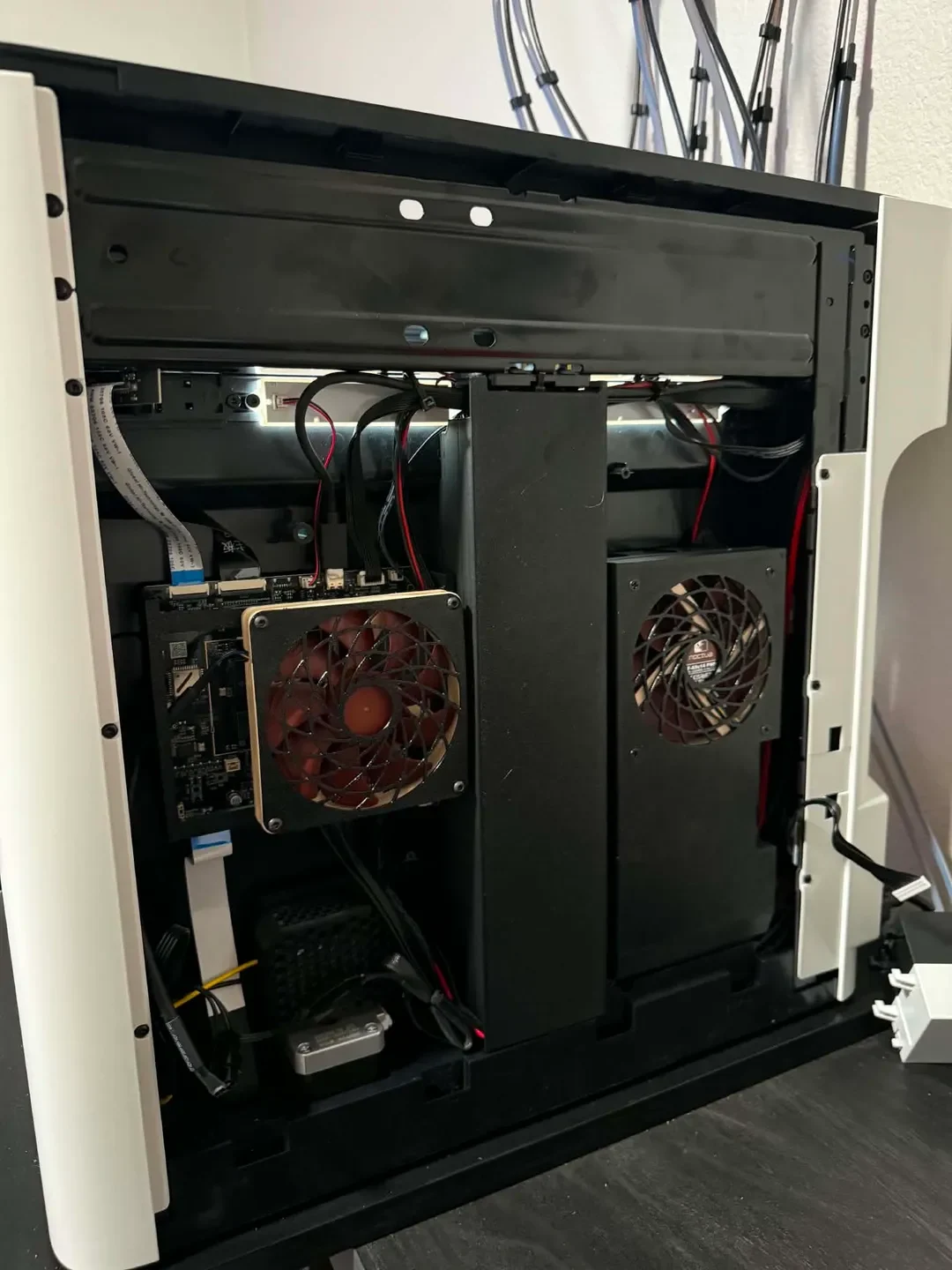

Вставка/разделитель камеры
Создает определенный путь воздушного потока и обеспечивает термическое разделение между отсеком электроники и обогреваемой камерой сборки. Работает с вентиляторами Noctua для повышения эффективности охлаждения и температурной стабильности.
Разработано вокруг
Noctua NF‑A9x14 PWM (работа в 2-проводном режиме через понижающий преобразователь 24В->12В и разветвители Noctua)
-> AliExpress понижающий преобразователь 24 В → 12 В
Высокоэффективная решетка вентилятора Noctua диаметром 92 мм.

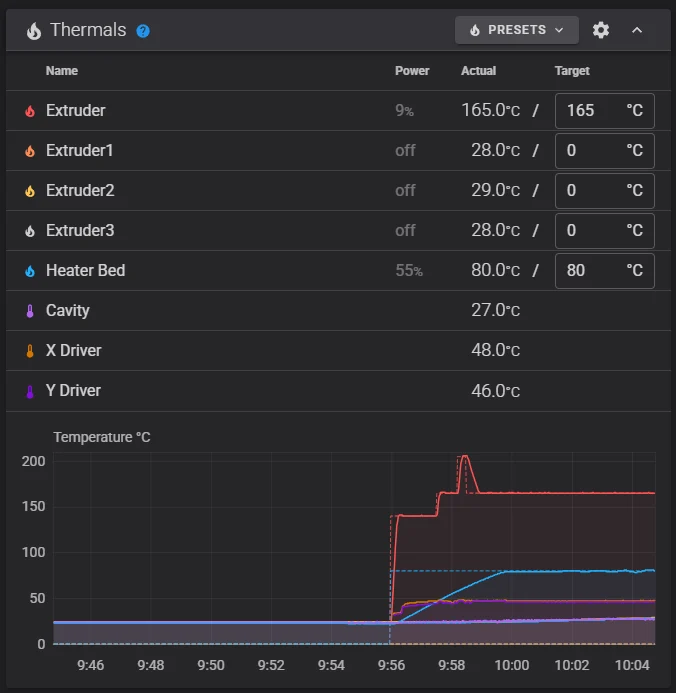

Такая установка удерживает драйверы U1 значительно ниже температурного дросселирования с чрезвычайно низким уровнем вибрации и шума.
Цели дизайна
Минимум материала
Никакого вмешательства в боковую панель.
Прочная, простая геометрия
Очистите пути воздушного потока
Легкий доступ отвертки
Дополнительные вставки для термофиксации
Если вам нужна тихая и надежная система охлаждения без громоздких воздуховодов или кожухов, эта установка отлично подойдет.
