пусковая установка для дартс-o-matic

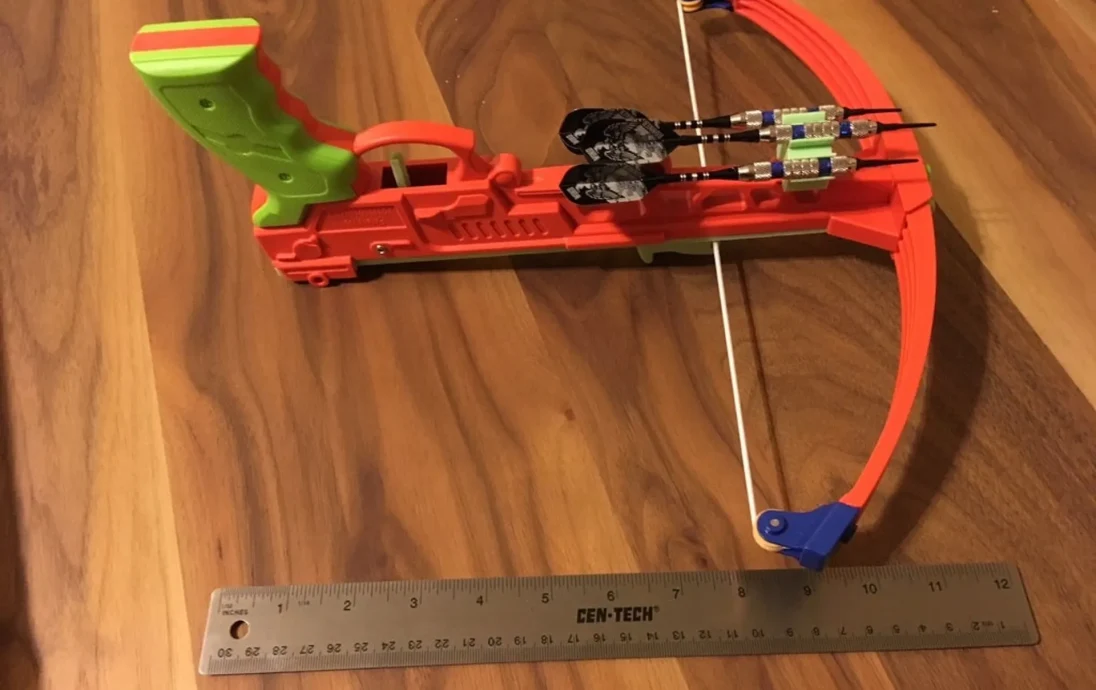

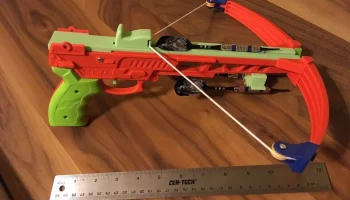

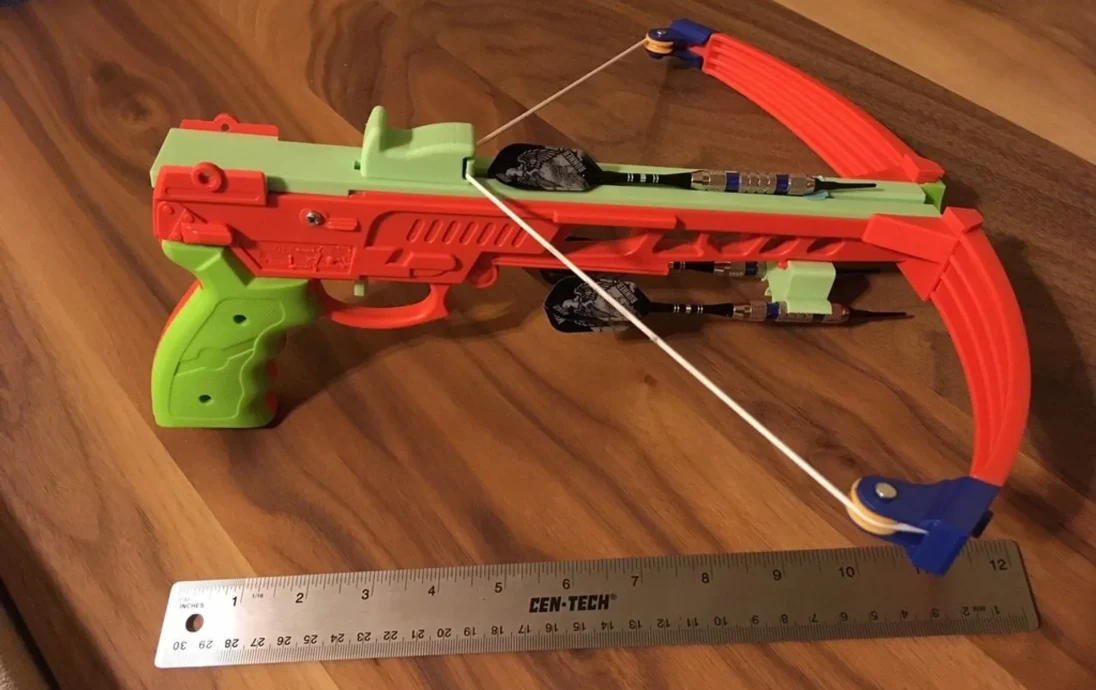

Это превращает детский игрушечный арбалет в пусковую установку для дротиков с мягким наконечником. Я хотел сделать забавную пусковую установку для дротиков в качестве подарка для дартс-клуба моего зятя. Я взял детский пластиковый арбалет, заменил несколько деталей, и теперь у меня есть подходящий дротик, который может стрелять обычным дротиком с пластиковым наконечником на 8 футов или около того.
Я создал это на основе детского пистолета, чтобы он не стал оружием. Я не хотел, чтобы кто-нибудь пор��нился, играя с ним. При этом дротик летит с такой же силой, как если бы вы бросали его вручную.
Арбалет, на основе которого я это сделал, можно найти здесь, на Amazon: http://amzn.com/B07DMQGZB7.
А дартс на фото можно найти здесь: http://amzn.com/B003K0LWR2

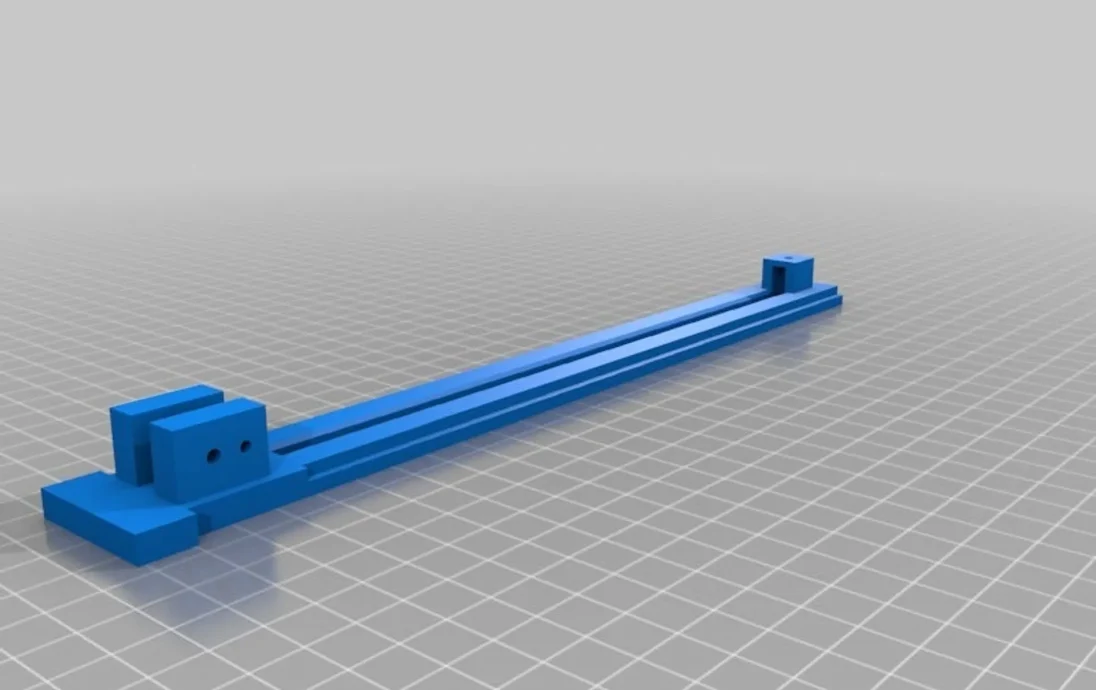

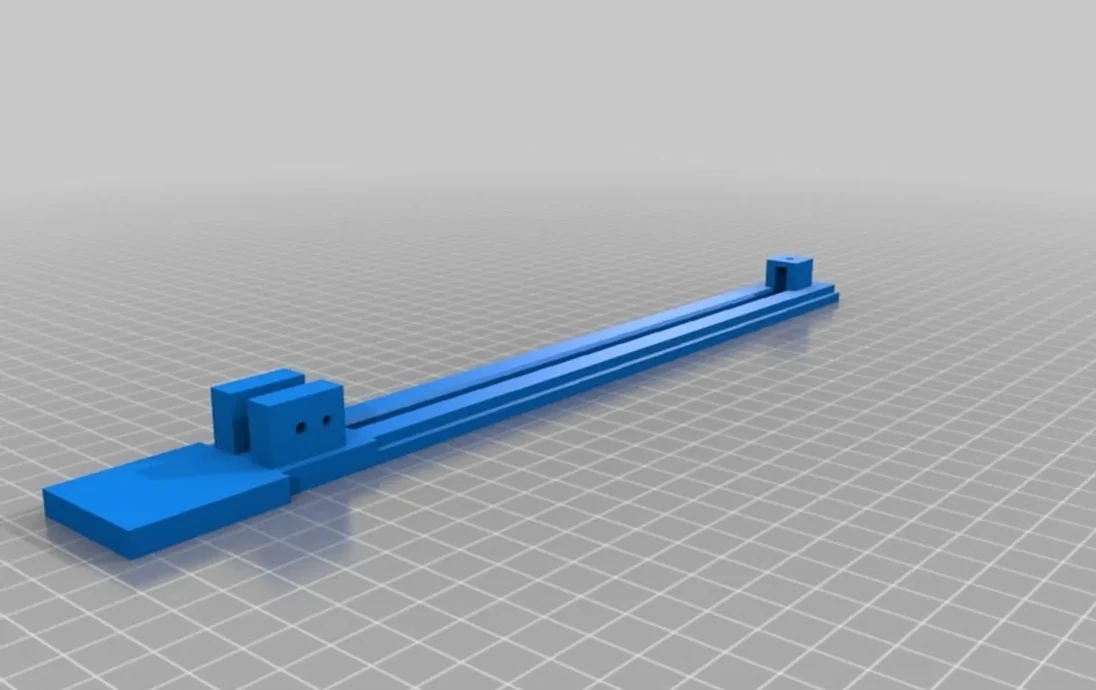

Я напечатал это на стандартном принтере Creality Ender 3, используя профиль черновика 2 мм по умолчанию в Cura с зеленым PLA марки Amazon. Верхняя пластина довольно длинная, 285 мм, и она легко помещается на моем ender3, когда я повернул ее на станине на 45 градусов и отключил юбку. Вы можете удалить последние 35 мм или около того из детали, если вы не можете разместить ее на своем принтере, задняя часть предназначена только для того, чтобы заполнить отверстие в основании ручки.
Чтобы сделать эту съемку более дальней, убедитесь, что детали не переплетаются, и сгладьте все неровные края. Вы также можете снять одну из сине-желтых заглушек арбалета и затянуть эластичный шнур. Я укоротил шнур примерно на 30 мм, хотя не знаю, нужно ли оно было. Наконец, на лицевой стороне изначально была зеленая деталь с перекрестием. Эта деталь нужна, чтобы удерживать лук арбалета на месте, но она мешает дротику, поэтому я отрезал ее заподлицо с верхней пластиной, чтобы дротик мог плавно выйти наружу. Это довольно хрупкий пластик, и его можно резать кусачками, однако я использовал ножовку и отшлифовал его, чтобы результат был более чистым.

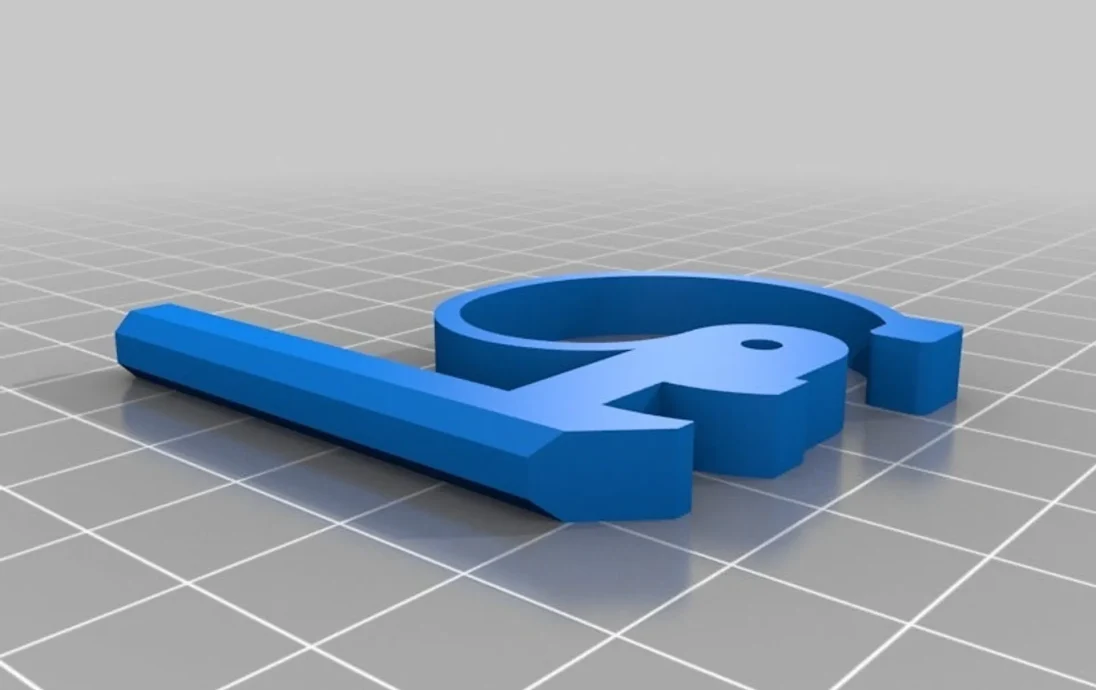

Все это можно собрать, используя детали, прилагаемые к пистолету. В передней части верхней пластины имеется один винт, а по бокам — два винта, которые скрепляют ее. Кроме того, имеется металлический штифт, который удерживает спусковой крючок на верхней пластине. Этот штифт входит в задний набор отверстий на верхней пластине. Отверстия немного больше размера, поэтому я заклеил их куском ленты, чтобы штифт не выпал при сборке, это избавит от некоторых разочарований. Спусковой крючок установлен круглой пружиной назад, а в нижней части планки имеется выемка, в которую защелкивается передняя часть спускового крючка.
Он был разработан с использованием образовательной лицензии fusion 360 и потребовал больше времени, чем я изначально намеревался потратить! Это был увлекательный проект, и я многому научился, так что, в конце концов, время было потрачено с пользой.
Изменить: добавлена укороченная версия верхней пластины, чтобы вы могли распечатать ее на принтере меньшего размера.

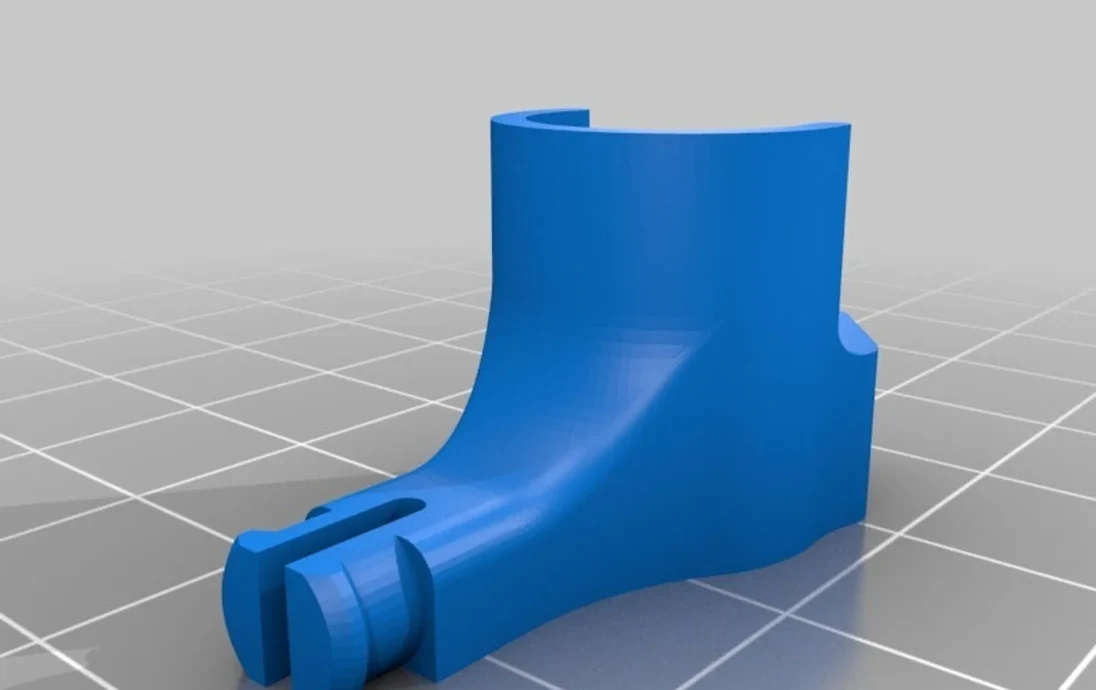

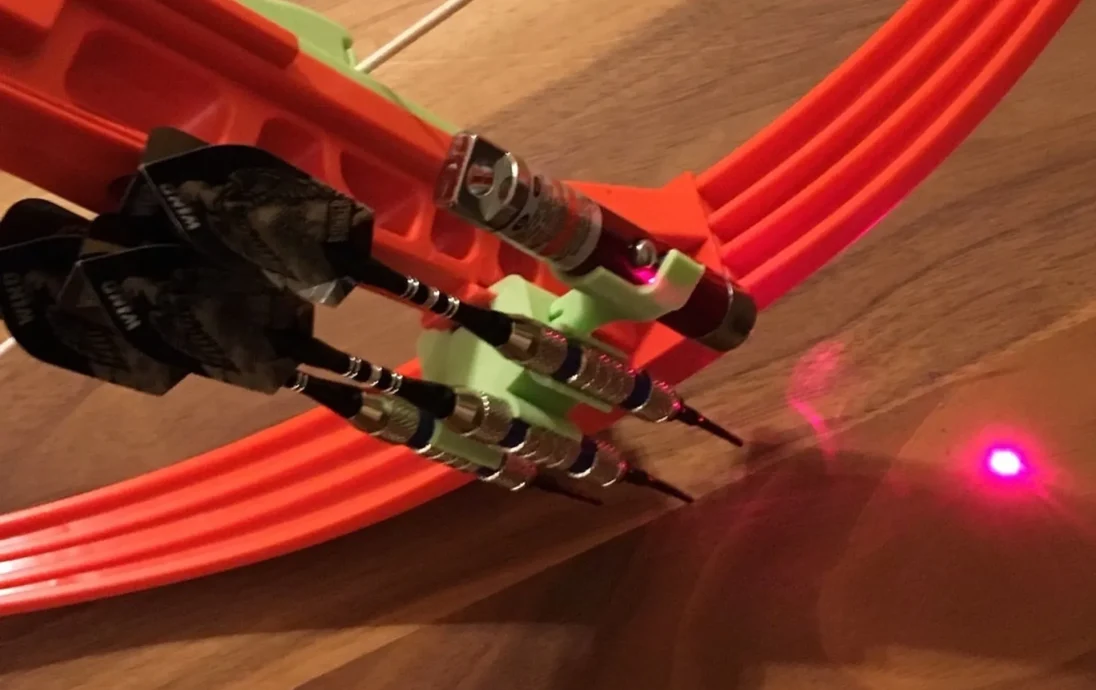

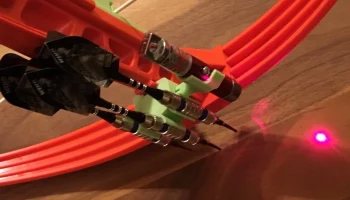

Редактировать: теперь с лазером! Я сделал держатель для лазерной указки, который крепится к держателю для дротиков. Его можно регулировать по высоте, но не поперек. Точность неплохая, если учесть отсутствие регулировки поперек. Я использовал эту лазерную указку от Amazon: http://amzn.com/B07BPT1NMT
