Ручки с накаткой для винтов с внутренним шестигранником о...

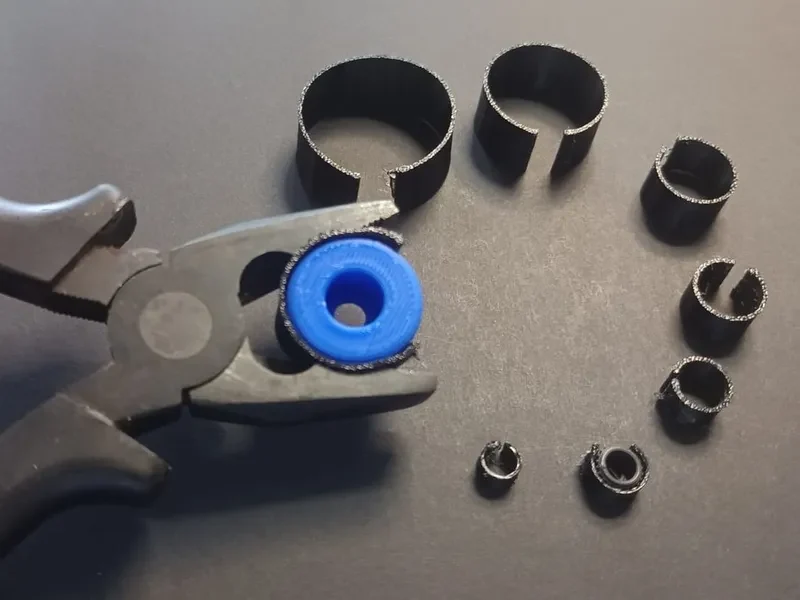

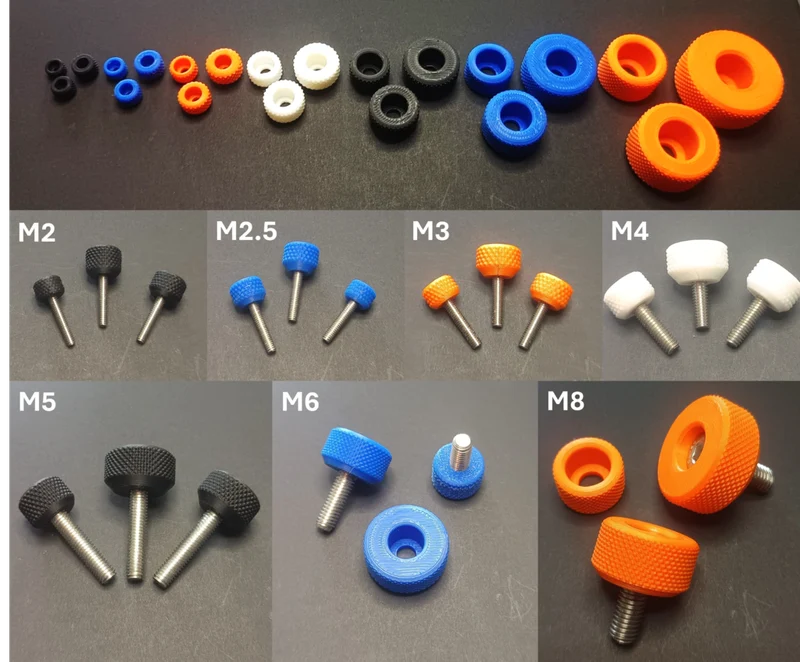

Это коллекция ручек, которые я разработал для винтов от M2,5 до M8. Я использую их в своих конструкциях для регулировки винтов без использования инструментов. Эти ручки предназначены для стандартных винтов с внутренним шестигранником и головкой цилиндра. Размеры головы указаны в таблице на второй картинке. По моему опыту, большинство винтов с внутренним шестигранником соответствуют этим размерам, но иногда можно встретить и такие, которые этого не делают. Для каждого диаметра винта вы найдете 3 размера: S, M или L. Он разработан таким образом, чтобы размер S был максимально компактным, размер L дает вам достаточную силу для затягивания винта, а M — разумный компромисс, который я использую по умолчанию. Среди файлов STL вы также найдете серию моделей под названием «Защита ТПУ __ мм». Они предназначены для того, чтобы помочь вам захватить ручку плоскогубцами, не повредив ее при первой вставке винта, как показано на четвертом рисунке. Он должен быть напечатан из ТПУ, и вам понадобится самая большая модель, размер которой меньше внешнего диаметра используемой вами ручки. Если вы не используете многие из этих ручек, подойдет папиросная бумага… Ручки спроектированы таким образом, чтобы плотно прилегать к винту, но я обычно добавляю каплю цианакрилатного клея, чтобы зафиксировать их.
Несколько лет назад я опубликовал коллекцию ручек, но сейчас я часто предпочитаю использовать ручки с накаткой, поскольку они имеют такой же удобный захват и имеют тенденцию быть более компактными.
