Диспенсер для карт и торговый автомат SKPOP Mini Ver. - Р...

Обновления

Вот какие изменения я внес в инструкцию:

Я изменил нумерацию деталей, чтобы она соответствовала разделениям деталей.
Я добавил несколько шагов для новых частей, которые нужно склеить и выдвинуть запланированную опору во рту тела.

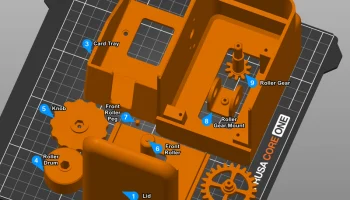

На изображениях отпечатков использовались следующие настройки:

10% заполнение
Высота сло�� 0,20 мм
Косочные швы на шестернях и цилиндрических деталях.
Или хотя бы случайным образом, чтобы шестерни не заедали
Переменная высота слоя на крышке, чтобы верх оставался красивым и гладким.
НЕТ необходимости в созданных опорах

Вот те же инструкции из оригинального поста на Makerworld:

---

Описание

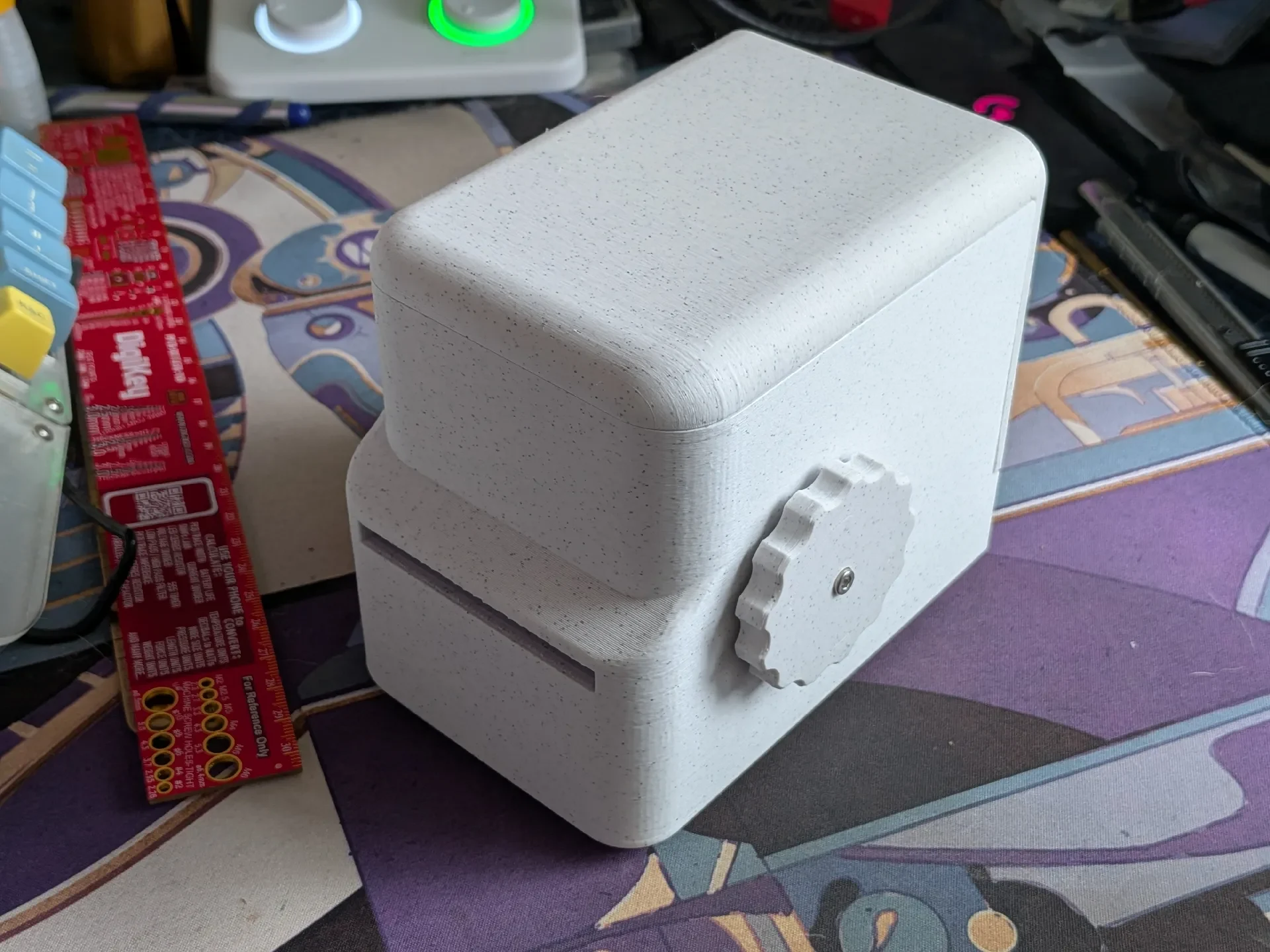

Диспенсер для карточек SKPOP спроектирован как автомат по продаже фотокарточек k-pop. Диспенсер надежно выдает по 1 карте за раз одним поворотом ручки. Используйте его как свой собственный автомат для розыгрыша удачи или просто раздатчик игральных карт!

Подходит для карточек размером 55x85 мм и стандартных конвертов (ограничение по размеру см. в размерах лотка ниже).
Регулируется для работы с картами с рукавами и без рукавов различной толщины.
Оригинальная версия большего размера здесь: https://makerworld.com/en/models/1882883-original-skpop-photocard-vending-machine#profileId-2016286.
Измерения

Габаритные размеры: Высота 116 мм * Глубина 128 мм * Ширина 97 мм.
Внутренние размеры лотка для карт: Ширина 62 мм * Длина 95 мм.

Требуемые компоненты

Вам потребуются следующие непечатные компоненты:

6 винтов M3 длиной от 6 до 12 мм (в качестве альтернативы можно использовать суперклей)
1 резиновая полоска, длина = 115 мм (для роликового барабана диаметром 36 мм), ширина ~ 15 мм, толщина ~ 2 мм;
Пример: https://a.co/d/czWigbg (в качестве альтернативы можно использовать резинку)
Инструкции по сборке

Ссылка на инструкцию с изображениями: https://sakupop.notion.site/Photocard-Dispenser-Mini-Assembly-Instructions-26edb1b586338023a395f527ab29e310.

Вставьте главную передачу [10] через корпус.
Приклейте штифт переднего ролика [7] к переднему ролику [6] (он плотно прилегает).
Установите ручку [5] на ось шестерни с внешней стороны корпуса, затем закрепите винтом М3.
Вставьте роликовую шестерню [9] через крепление роликовой шестерни [8] в роликовый барабан [4], затем закрепите винтом M3.

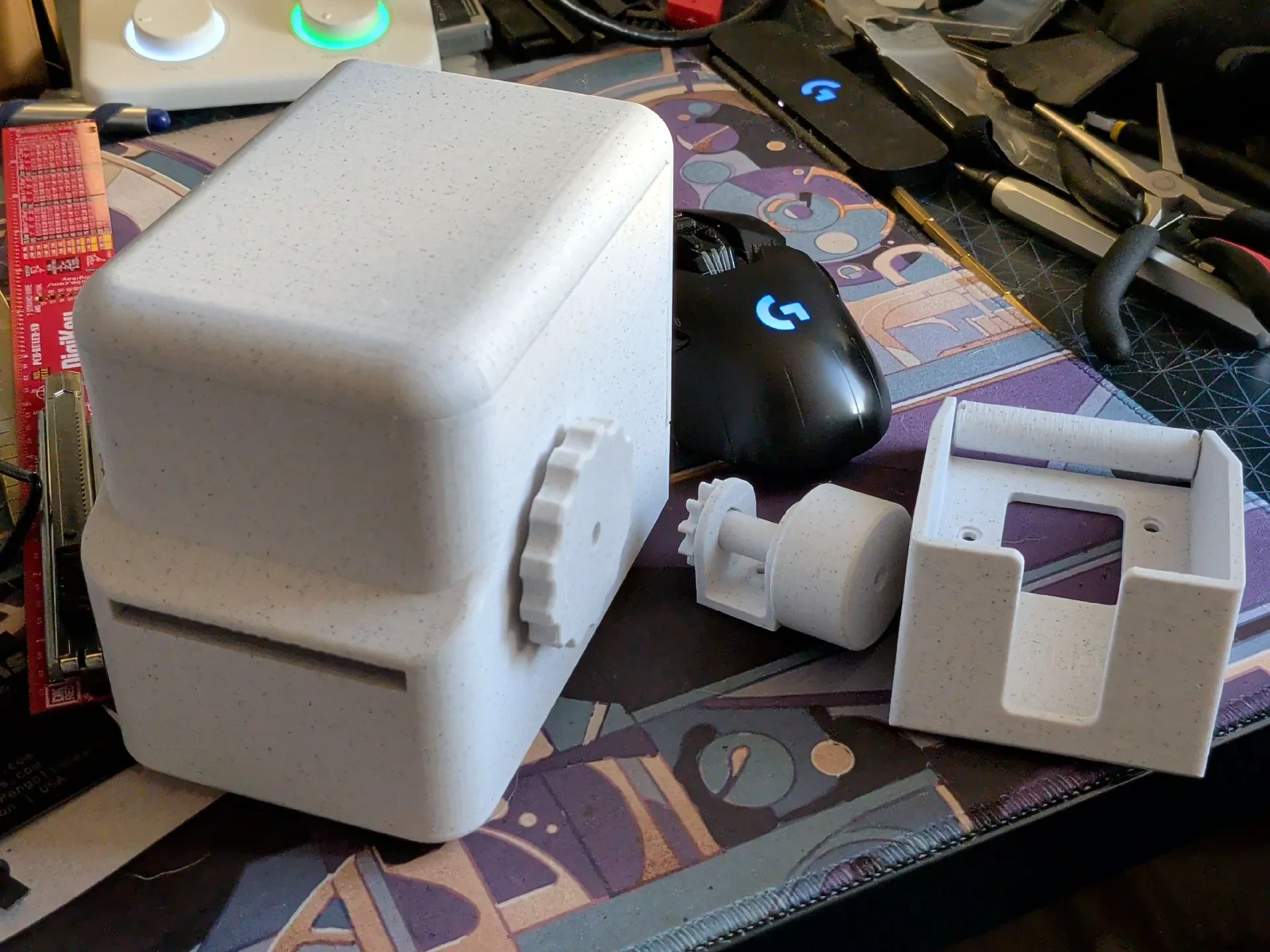

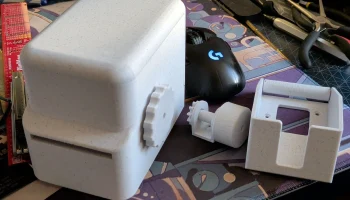

Установите узел ролика в нижнюю часть лотка для карточек [3], затем закрепите винтом M3.
Вытащите опору изо рта на корпусе [2].
Защелкните передний ролик [6] в лотке для карточек [3]. Передний ролик не должен свободно вращаться. Убедитесь, что две выемки направлены вверх.

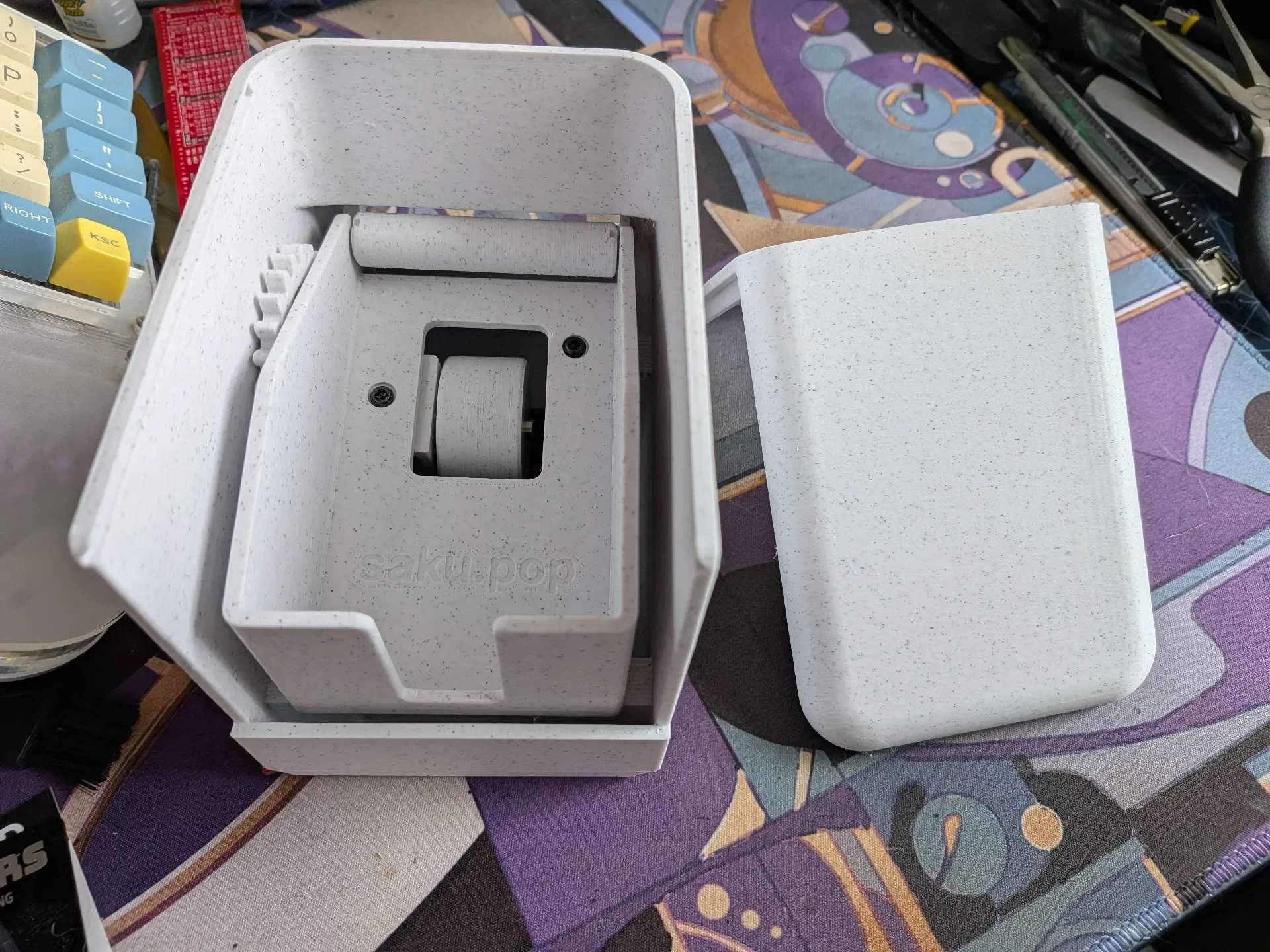

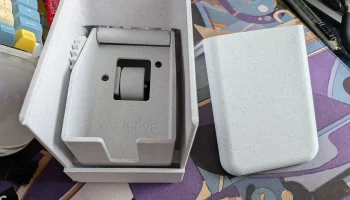

Установите блок лотка для карт в корпус [2], затем закрепите его тремя винтами M3.
Закройте крышку [1] и вылейте!

Настройка для разных типов карт

При использовании карт без конвертов или при выходе нескольких карт одновременно отрегулируйте положение, повернув передний ролик [6] на 90° так, чтобы выемки были направлены в сторону. Это уменьшает зазор выдачи для размещения более тонких карт. При необходимости поверните еще (до 180°).
