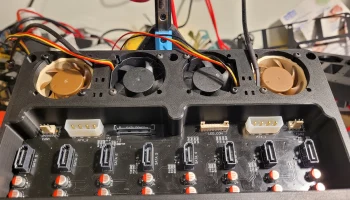

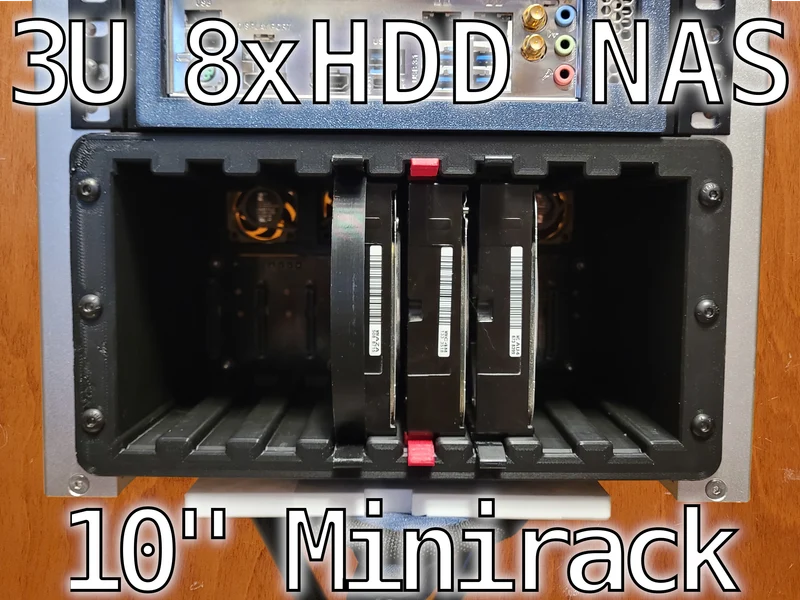

Отсек для жестких дисков высотой 3U для 8 жестких дисков ...
спецификация
Часть
Кол-во
M4 термосет
источник 1
источник 2
12
M3 термосет
источник 1
источник 2
8
М4х5мм
(предпочтительно BHCS)
7
М4х10мм
(BHCS или SHCS)
5
М3х10мм
(предпочтительно BHCS)
8

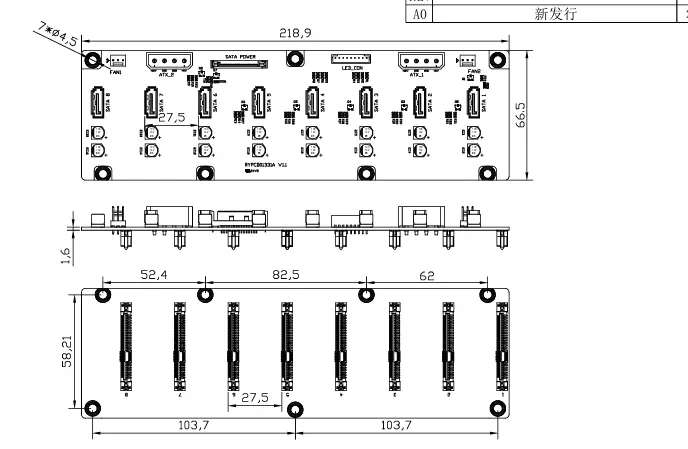

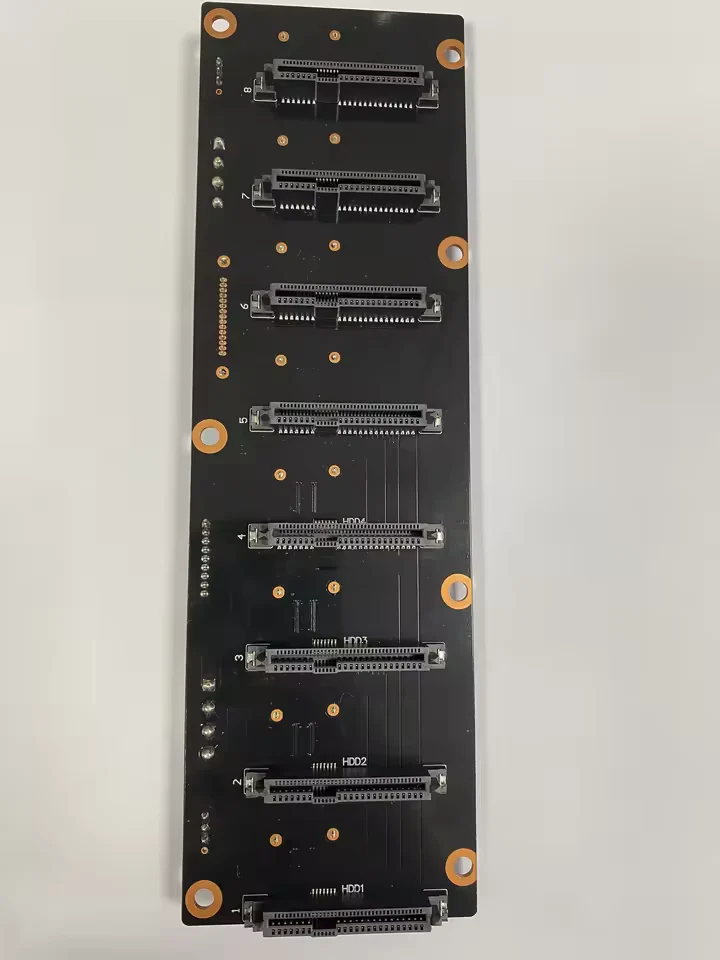

Объединительная плата Jonsbo N3
источник 1 (проверено)
источник 2
источник 3
источник 4
Я также разработал версию с 7 дисками, в которой не используется объединительная плата.
1
Корпусные вентиляторы 40x40x20
источник 1
источник 2
4
3-контактный разветвитель вентилятора
2
Сани Coolermaster Drive
источник 1 (проверено)
источник 2
источник 3
или распечатанные детали (в списке файлов)
src 1 (вы здесь)
src 2 (лаборант)
По мере необходимости
Печать
Пока что PLA работает нормально, но я обновлю, если возникнут проблемы. PETG было бы здорово.
Я напечатал 6 стен и 15% кубического заполнения, и это кажется достаточно прочным.

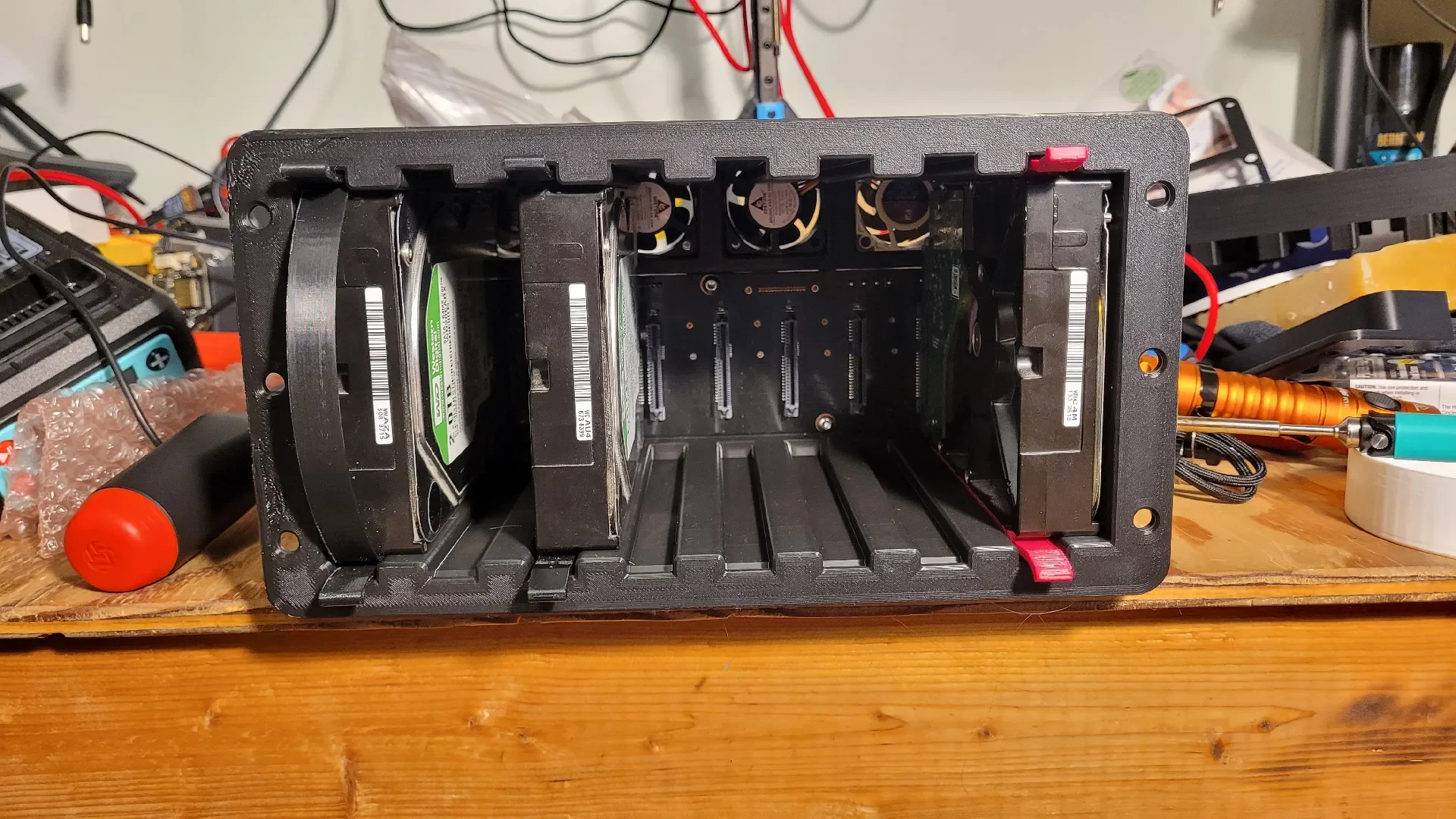

Ни одна из частей не должна требовать опор. Совместите крепление привода с выступами стойки на рабочей пластине. Расположите крепление объединительной панели пазом для вентиляторов и объединительной панели вверх.
Сборка
Шаг
Фото
Использование:
5 из термонабора M4
Установите вставки для термофиксации в печатную часть крепления привода.
Использование:
7 из термонабора M4

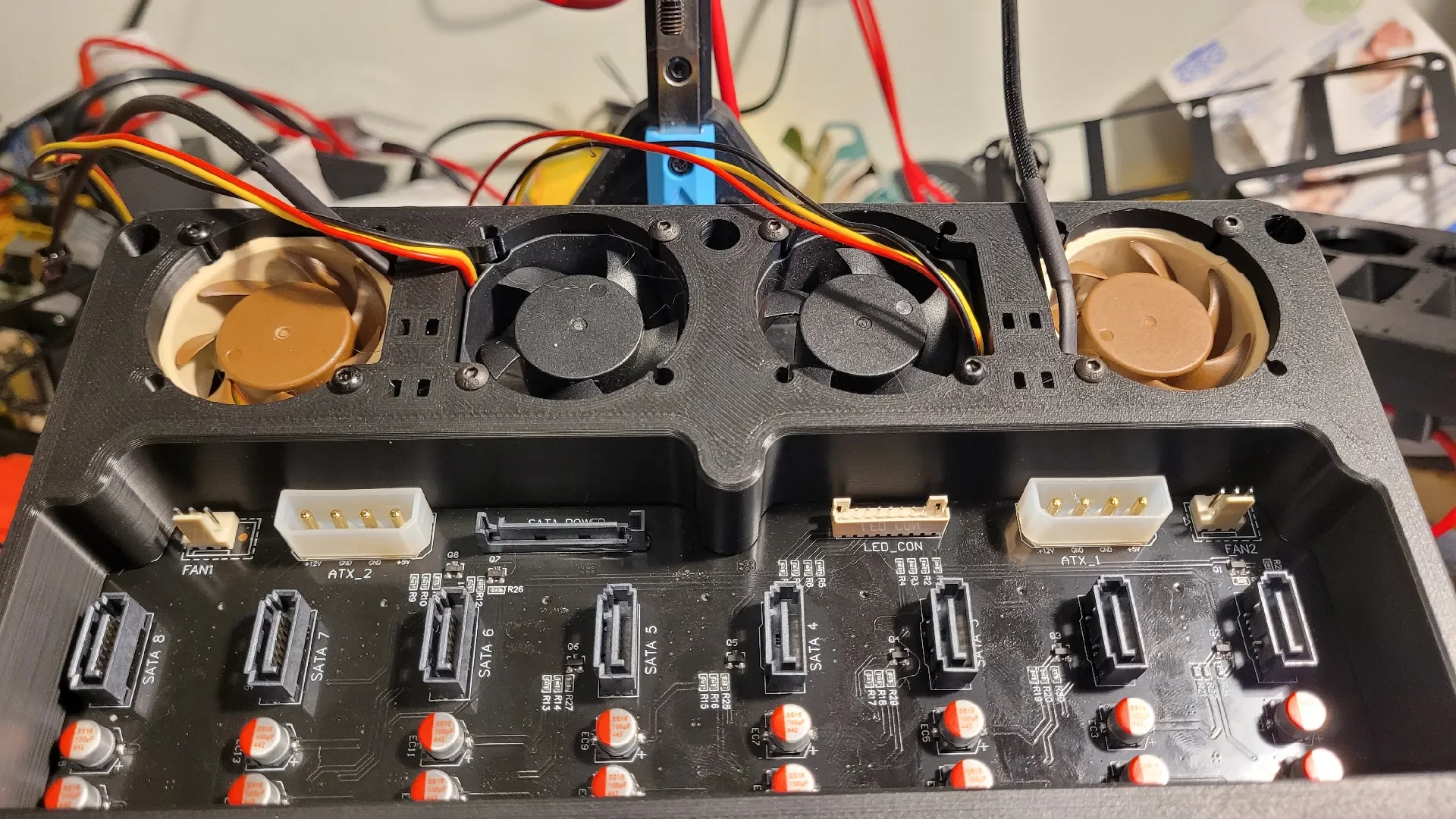

Установите вставки для термофиксации в печатную часть крепления объединительной панели, где будет располагаться объединительная плата.
Использование
8 из термонабора M3
Установите вставки для термофиксации диагональными парами в отверстия для болтов вентиляторов со стороны вентилятора, на которой нет решетки.
Использование:
7 из M4x5 мм
Прикрепите объединительную панель болтами к креплению объединительной панели.
Пропустите провода вентилятора через вырезы для вентиляторов, затем вставьте вентиляторы в вырезы для вентиляторов. Убедитесь, что провода вентилятора попадают в прямоугольную часть выреза.
Использование:
8 штук M3x10 мм
Прикрепите вентиляторы болтами через крепление объединительной панели к вентиляторам.
Использование:
Маленькие застежки-молнии
Свяжите пары проводов вентилятора с помощью карманов для стяжек.
Использование
5 штук M4x10 мм
Прикрутите крепление объединительной панели к задней части крепления диска.

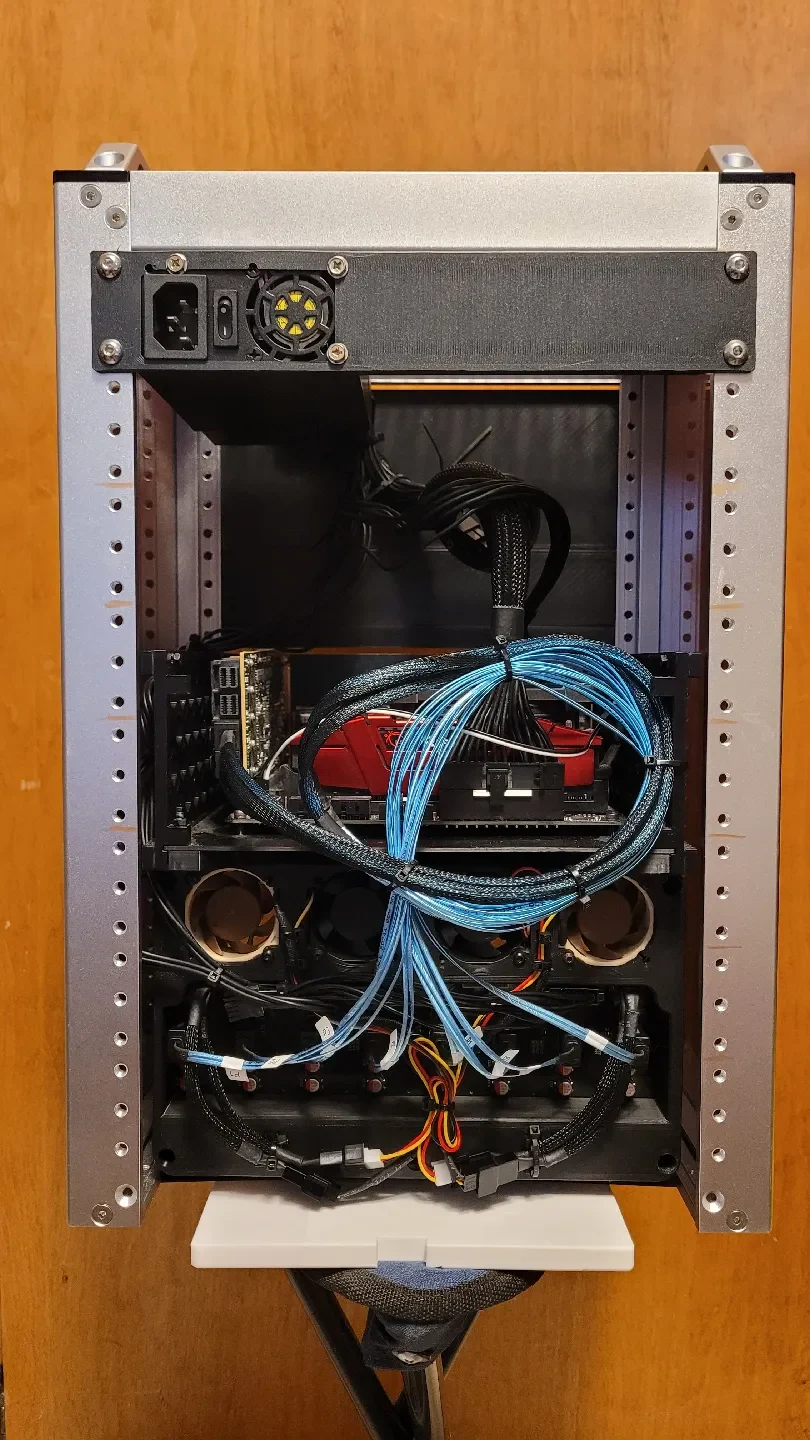

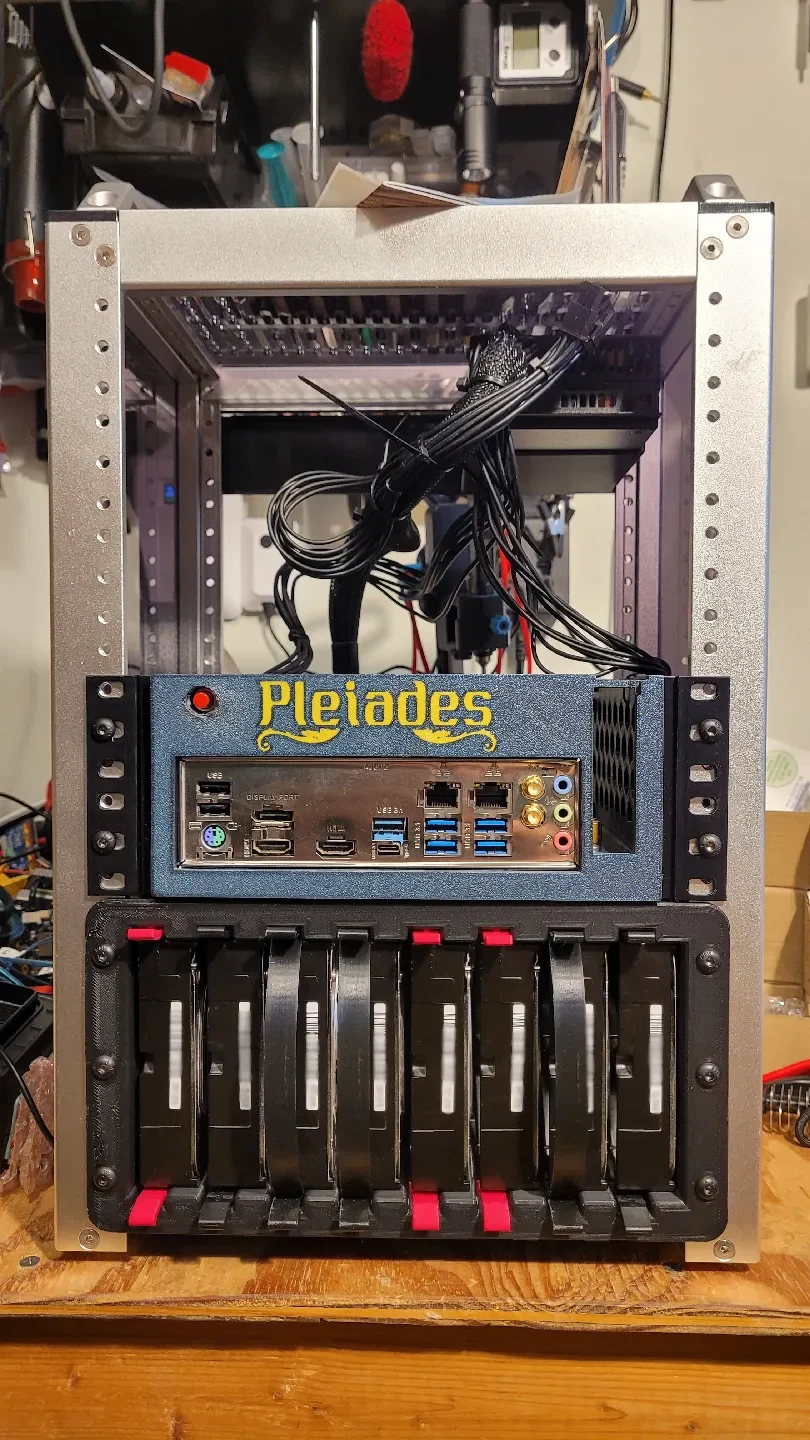

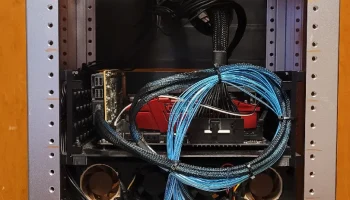

Установите отсек в мини-стойку.
Подключите отсек для диска
