Добро пожаловать в CHAMv3!

Я чрезвычайно тронут количеством людей, которые скачали CHAMv3 и опубликовали свои работы! Я обязан всем вам своим успехом и надеюсь, что проект CHAMELEON сделает специальные аркадные джойстики более доступными для всех!

Как всегда, не стесняйтесь оставлять запросы или предложения в комментариях! И, если вы хотите поддержать мою работу, посетите мой Ko-fi! — РАФ

= Документы OnShape =

МАКС. — 0,2: версия 65 мм.

SLIM — 0,6: версия 52 мм (старая версия 0,4)

Все предоставленные ссылки OnShape относятся к моим рабочим документам, являются самой последней версией проекта и могут отличаться от файлов, загруженных здесь.

= Будущие изменения =

Возможно изготовлени�� вариантов с другим расположением кнопок Neutrik и/или AUX.

Будут внесены обновления в Руководство по сборке для ясности/точности.

Сделаю варианты iFrame модели MAX.

= Журнал изменений =

ЯНВ 2026 ГОДА

Пересмотрены OpenJoint и iFrame для модели SLIM. К стыку была добавлена ​​выемка, позволяющая iFrame «вставляться» и предотвращать его вращение. Кроме того, были добавлены альтернативные версии iFrame для размещения различных макетов.

Документ SLIM OnShape обновлен до версии 0.5, но старая версия останется в списке.

Перезалил все файлы, чтобы исправить ориентацию в 3D-виде.

СЕНТЯБРЬ 2025 ГОДА

Добавлены варианты SLIM/MAX с магнитными нижними панелями. Добавлен раздел для них во Введении.

Исправлено расположение соединительного отверстия для iFRAME на SLIM OPENJOINT.

АВГУСТ 2025 Г.

Исправлено непреднамеренное скругление на одной стороне отверстия нейтрика в MAX_BODY_L.

= Введение =

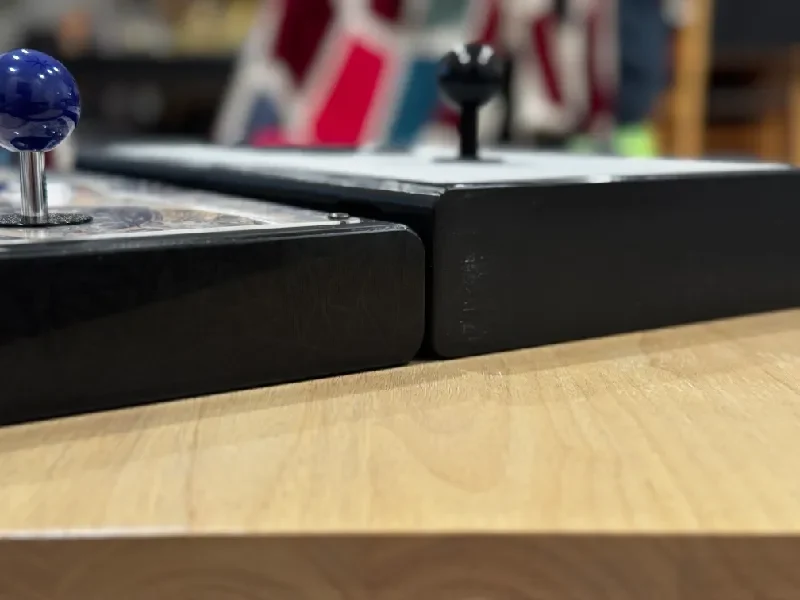

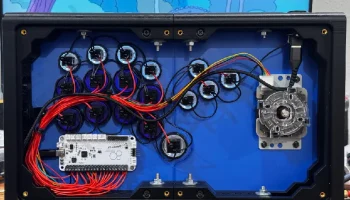

ХАМЕЛЕОН v3. Это третья версия моего модульного аркадного джойстика и, вероятно, последняя версия этой конструкции. Изменения с v2 на v3 менее радикальны, чем с v1 на v2, но значительны. Существует два варианта: MAX (65 мм) и SLIM (52 мм). Это отвечает интересам к более высокому корпусу и добавляет немного больше внутреннего зазора к варианту SLIM.

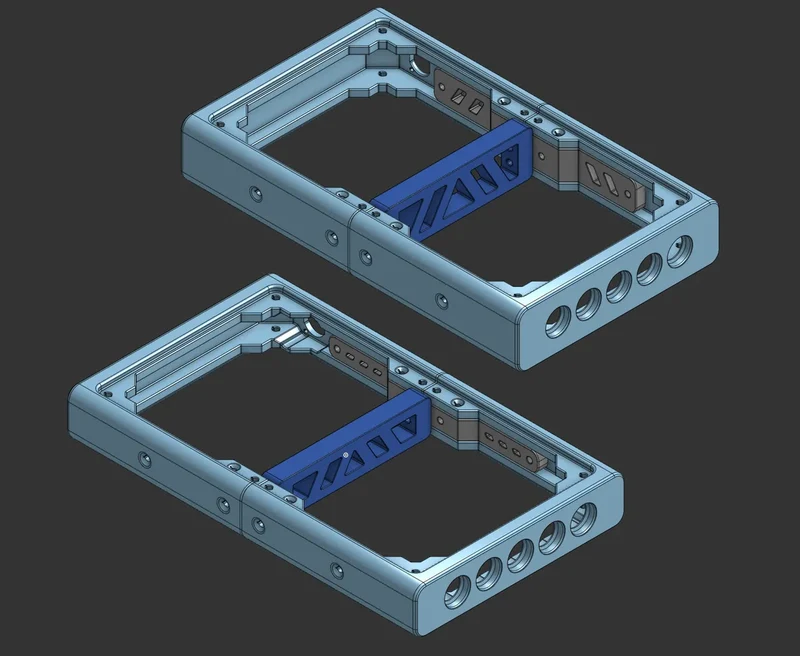

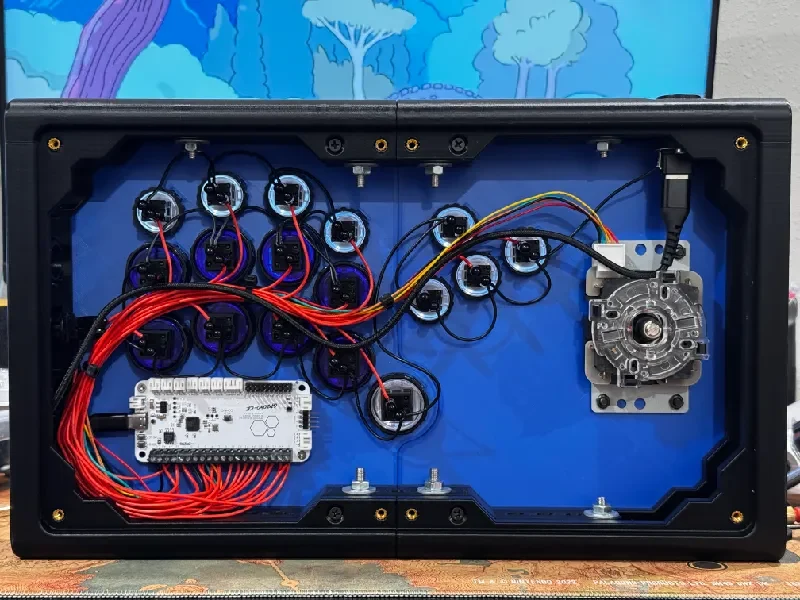

БОЛЕЕ ПРОЧНЫЙ СОЕДИНЕНИЕ. Соединение значительно улучшено и теперь представляет собой единую конструкцию. OPENJOINT теперь крепятся к корпусу с помощью гаек/болтов M6 вместо HSI, а iFRAME является дополнительным приспособлением. Я лично стоял в центре полностью собранного корпуса (из PETG), подвешенного между двумя платформами, и он не сломался.

ЛУЧШИЕ КНОПОЧНЫЕ ПАНЕЛИ. Панели v3 теперь имеют толщину 6 мм и используют мебельные болты M4. Поскольку размеры панелей x/y одинаковы, CHAMv3 поддерживает панели v2. Ради организации я создал отдельную страницу «Печать» для панелей CHAMv3 и обсуждаю их там более подробно.

Нажмите ЗДЕСЬ, чтобы перейти на страницу распечаток кнопочных панелей CHAMv3!

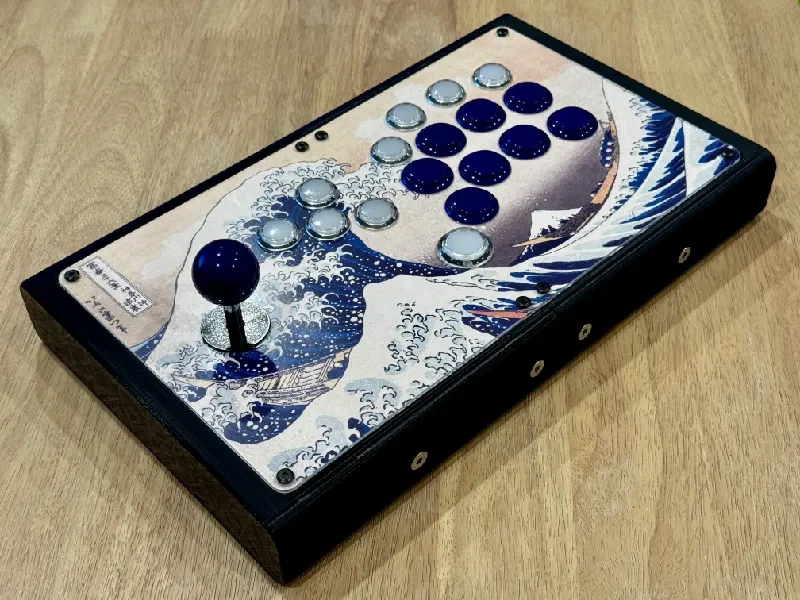

ВСПОМОГАТЕЛЬНЫЕ КНОПКИ. В связи с новой конструкцией шарниров задние вспомогательные кнопки удалены. Вместо этого на правой стороне корпуса имеется 5 отверстий. Рекомендую заткнуть неиспользуемые отверстия моими заглушками диаметром 24 мм.

МАГНИТНЫЙ ВАРИАНТ. По запросу я добавил версию чехла, в которой используются магниты размером 8x3 мм с Amazon. Истинная высота этих магнитов на самом деле составляет 2,7 мм (а не 3 мм), и я спроектировал прорези соответствующим образом. Используйте суперклеевой гель, чтобы прикрепить 8 шт. к корпусу и 4 шт. на каждую нижнюю панель. Дайте клею полностью затвердеть, прежде чем подвергать их нагрузке.

Это уменьшает спецификацию на 8 болтов M4 HSI и 8 болтов с потайной головкой M4x16. Все остальные инструкции для магнитных вариантов такие же, и они по-прежнему совместимы с обычными OPENJOINT и iFRAME.

= Рекомендации по печати =

ВНИМАНИЕ: для завершения сборки потребуется около 1 кг нити! Прежде чем приступить к реализации этого проекта, убедитесь, что ваш принтер и слайсер хорошо настроены!

BODY_L и BODY_R:

4 стены / 20-30% кубического заполнения / без опор / рекомендуется использовать поля

Протестировано в PLA и PETG.

Выровняйте модель по диагонали рабочей пластины в слайсере (при необходимости).

Углы корпуса, скорее всего, поднимутся над рабочей пластиной — обеспечьте прочное сцепление!

Если вы используете поля, выполните постобработку инструментом для удаления заусенцев.

OPENJOINT и iFRAME:

5 стен / 50 % кубического заполнения / без опор / рекомендуется использовать поля

Протестировано в PLA и PETG.

Поскольку OPENJOINT длинный и тонкий, вероятно коробление — козырек помогает смягчить это (постобработка с удалением заусенцев).
