Винт и гайка M6 × 1 мм (3D-печать, метрическая резьба ISO...

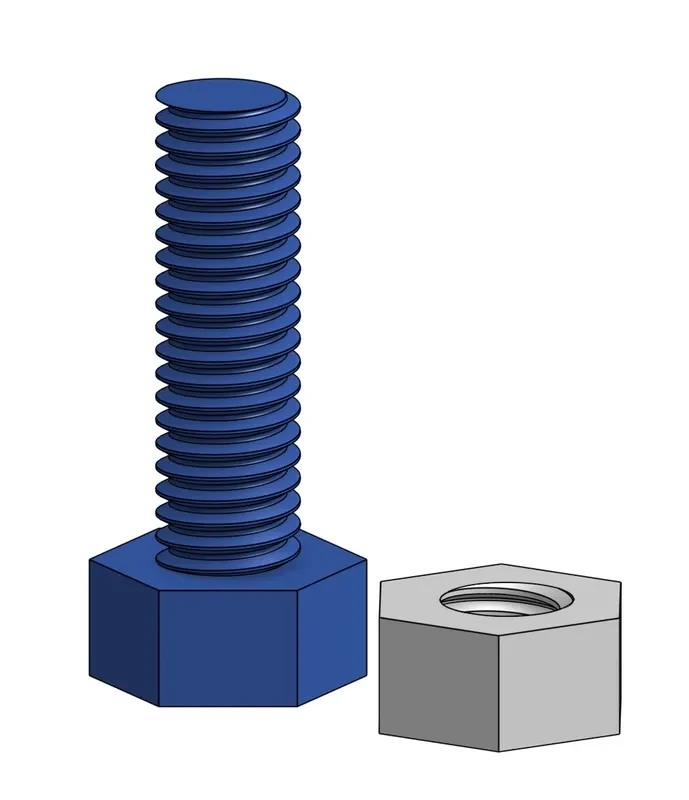

Эта модель включает в себя:

✅ 1 винт с резьбой ISO M6 × 1,0 мм.
✅ 1 гайка М6

Обе детали предназначены для печати на 3D-принтере и могут использоваться для:

Калибровка нити (проверьте допуски вашего принтера)

Механические прототипы

Образовательные цели

Практичные испытательные фитинги

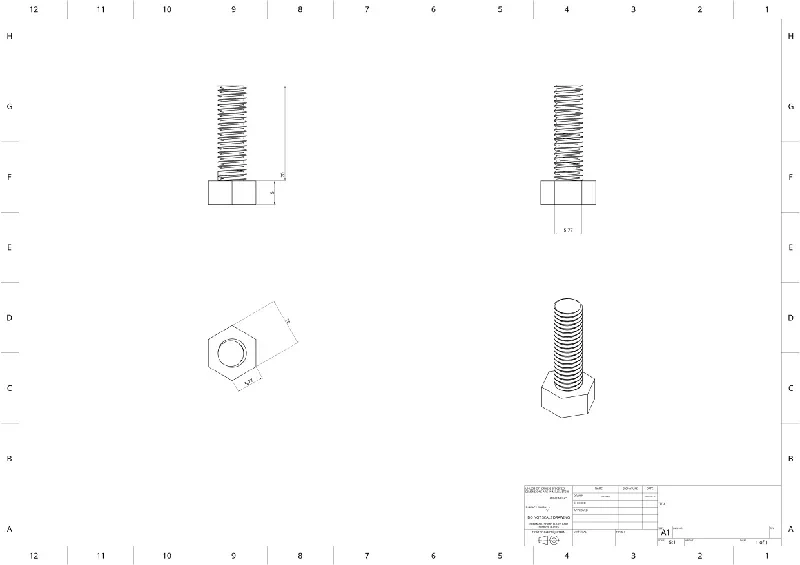

Размеры

Винт М6:

Внешний диаметр (головка или максимальная характеристика): ~ 10,77 мм.

Шаг резьбы: 1,0 мм

Длина резьбы: ~25,0 мм

Диаметр головки: ~10,8 мм

Гайка М6:

Внешний диаметр (плоский или круглый): ~10,80 мм.

Высота: 5,0 мм

Внутренний диаметр (сердцевина резьбы): ~5,0 мм (предполагается для резьбы М6×1)

Настройки печати

Высота слоя: 0,1-0,2 мм.

Заполнение: ≥50%

Поддерживает: Не требуется

Рекомендуемые материалы: PETG, ABS, ASA → PLA работает, но может быстрее изнашиваться.

Совет по допускам: вы можете масштабировать на ±1%, если посадка слишком плотная или слишком свободная.

Примечания

Эти детали предназначены для функционального тестирования и настройки вашего принтера для создания точной резьбы.
Не предназначен для высоконагруженного или постоянного крепления.

Для достижения наилучших результатов используйте тонкую высоту слоя (0,1-0,15 мм) и убедитесь, что ваш принтер хорошо откалиброван.
