XTR-33 | Полностью 3D-печать для внутреннего и наружного ...
Мне нужен был домашний радиоуправляемый самолет со съемными крыльями, в котором используется правильный 3D-профиль (NACA 0018).
Моя идея заключалась в том, чтобы напечатать крылья на 3D-принтере, а все остальное использовать пенопластовые пластины.
но потом я спросил: «Почему бы и нет?»
Эта модель предназначена для печати LW-PLA (например, Colorfabb).
Рекомендуемые настройки печати:
230С-250С
45% расход
Крытый вариант:
3% Заполнение гироида
Ширина стены 0,4 мм
Открытый вариант:
5% Заполнение гироида
Ширина стены 0,5-0,55 мм
Предлагаемые компоненты:
Двигатель 1800 кВ 2S/3S (например, https://de.aliexpress.com/item/1005006479454039.html)
ESC 10A-20A (например, https://de.aliexpress.com/item/1005006479454039.html)
2S 600 мАч LiPo (или эквивалент 3S LiPo)
8043 Опора (например, https://de.aliexpress.com/item/1005003440864199.html)
1x стандартный микросервопривод «9gr servo» (например, https://de.aliexpress.com/item/1005007522665750)
2 микросервопривода «2,3 г сервопривода» (например, https://de.aliexpress.com/item/1005005196721833.html)
4 карбоновых стержня диаметром 4 мм (макс. 30 см) для крыльев
4 металлических провода диаметром 2 мм для подключения элеронов (если крылья предполагается снимать)
Для петель вы можете использовать тонкий слой горячего клея в нескольких местах, поскольку лента обычно плохо прилипает к LW-PLA.

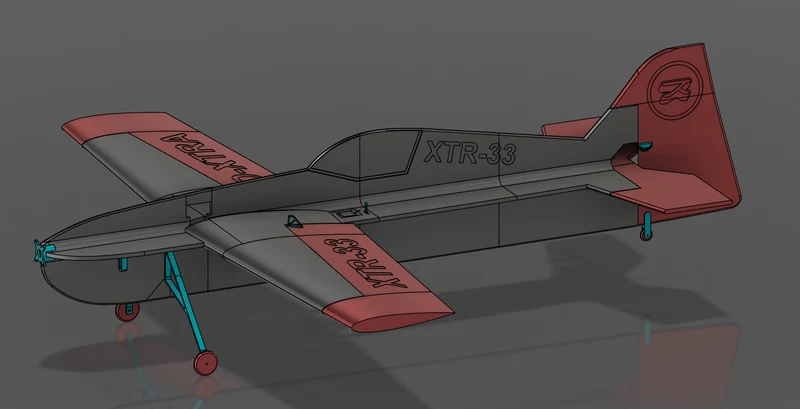

Детали, окрашенные в фиолетовый цвет в предварительном просмотре файла 3mf, следует печатать из обычного PLA или аналогичного материала.
Детали серого/красного цвета из LW-PLA.

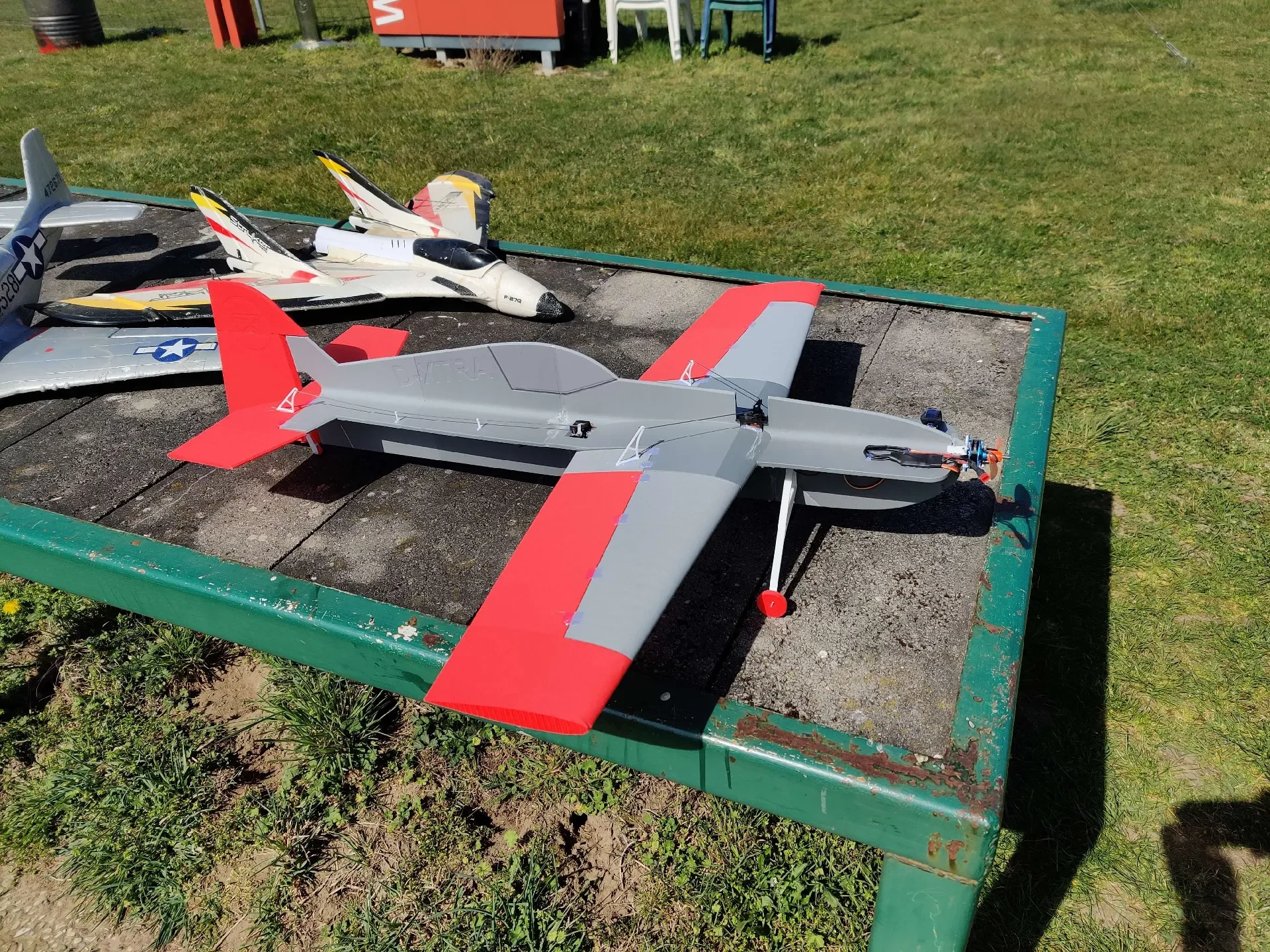

Крытый вариант успешно прошел испытания. как в помещении, так и на открытом воздухе. хотя маленькие колеса не предназначены для травяного покрытия и, скорее всего, сломают самолет при жесткой посадке.
Наружный вариант в настоящее время разрабатывается и тестируется. если испытательный полет будет завершен успешно, будет добавлено примечание.
Обновление 1: Outdoor Design прошел испытания и оказался чрезвычайно тяжелым. добавлена новая бета-версия, которая сдвигает крылья на 5 см назад.
Чтобы получить правильный центр тяжести, вам придется выдвинуть электронику и батарею довольно далеко вперед (если вы используете 2S), иначе самолет окажется тяжелым с хвостом. Надеемся, что вариант для улицы исправит это.

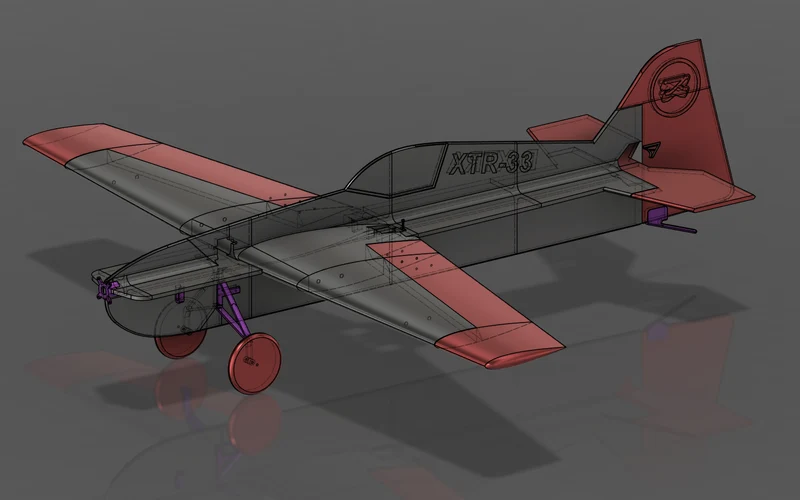

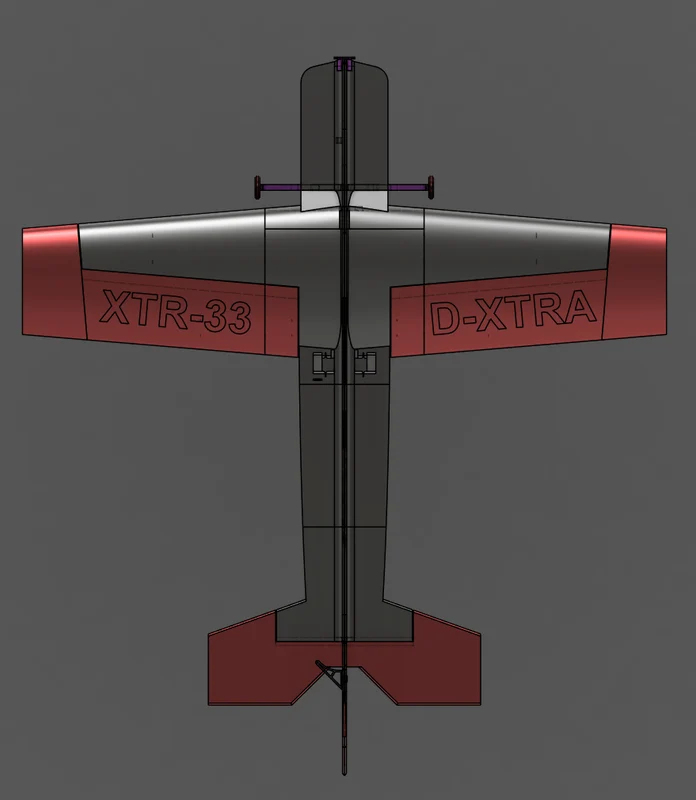

Размах крыльев комнатного варианта ~81 см.

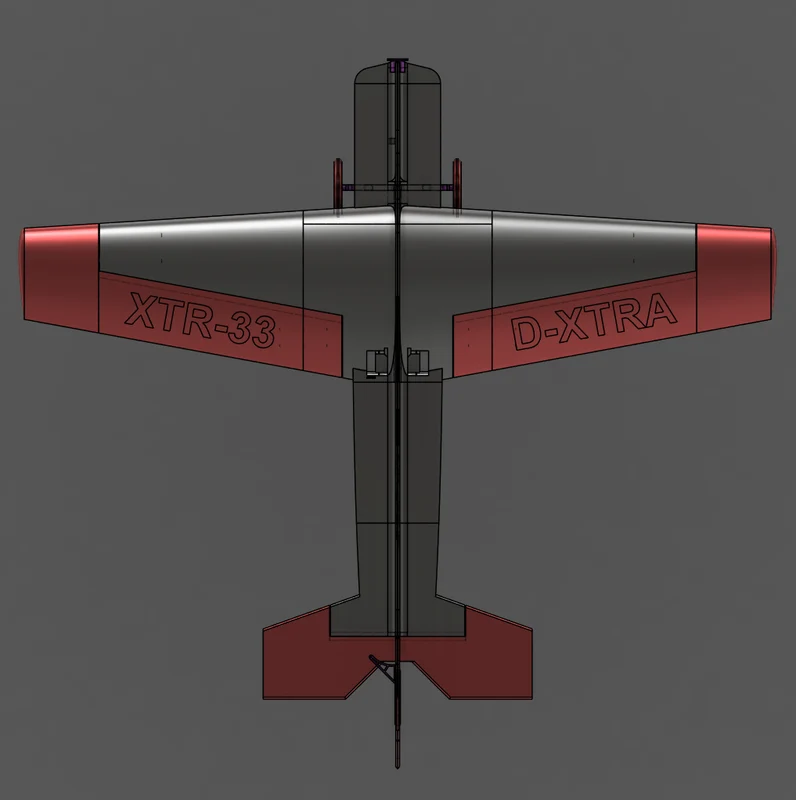

Размах крыльев уличного варианта ~95 см.
Рекомендую поначалу летать с небольшими отклонениями. рули большие и поэтому очень эффективные!
