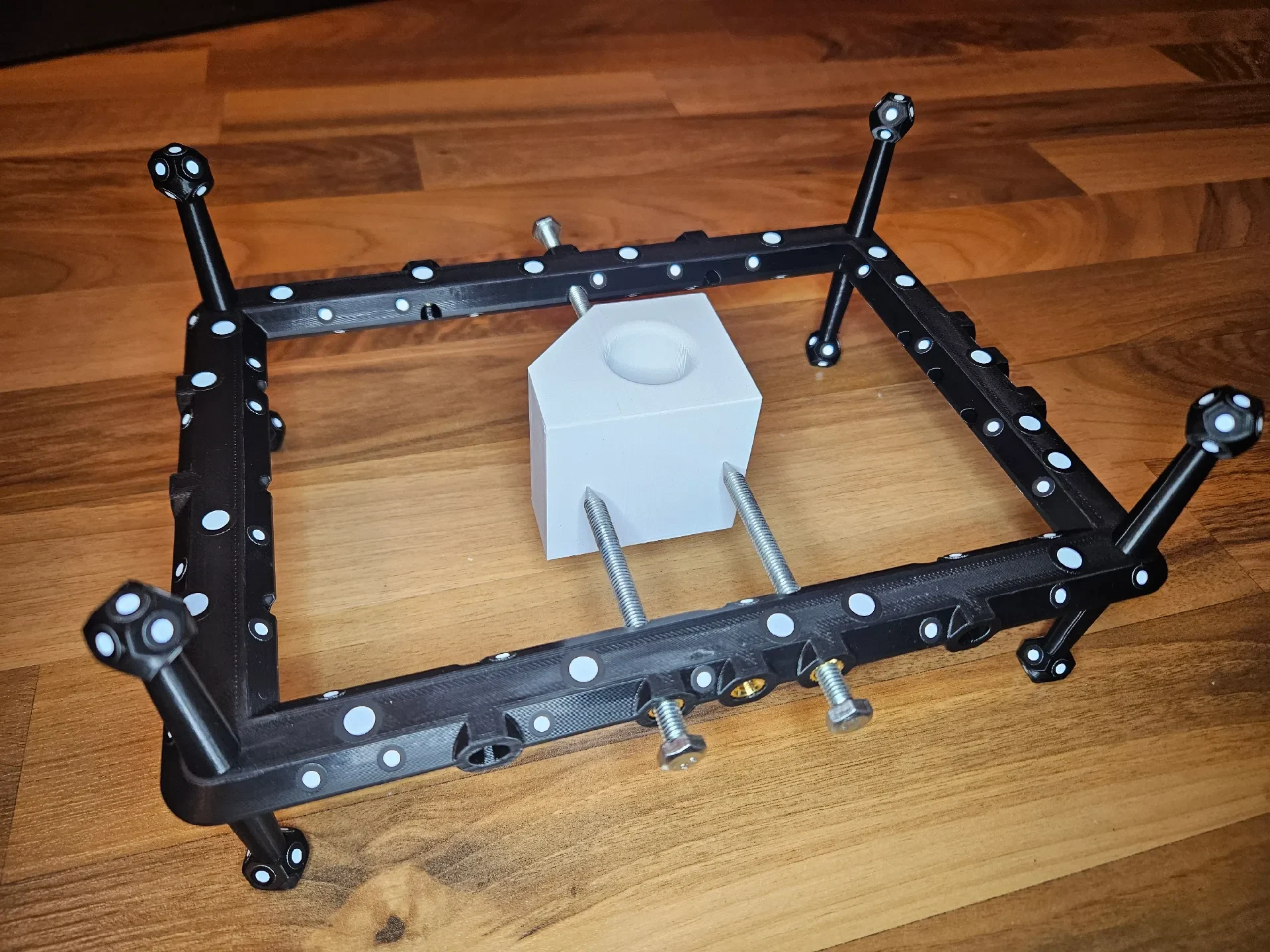

БОЛЬШАЯ рамка 3D-сканирования на 360° для лазерного скане...

Видео на YouTube, показывающее использование этого кадра 3D-сканирования:

Улучшенная БОЛЬШАЯ версия моей рамки сканирования v2, которая отлично работает с RaptorX в режиме параллельного лазерного сканирования.

Мотивация создания этой рамки для 3D-сканирования:

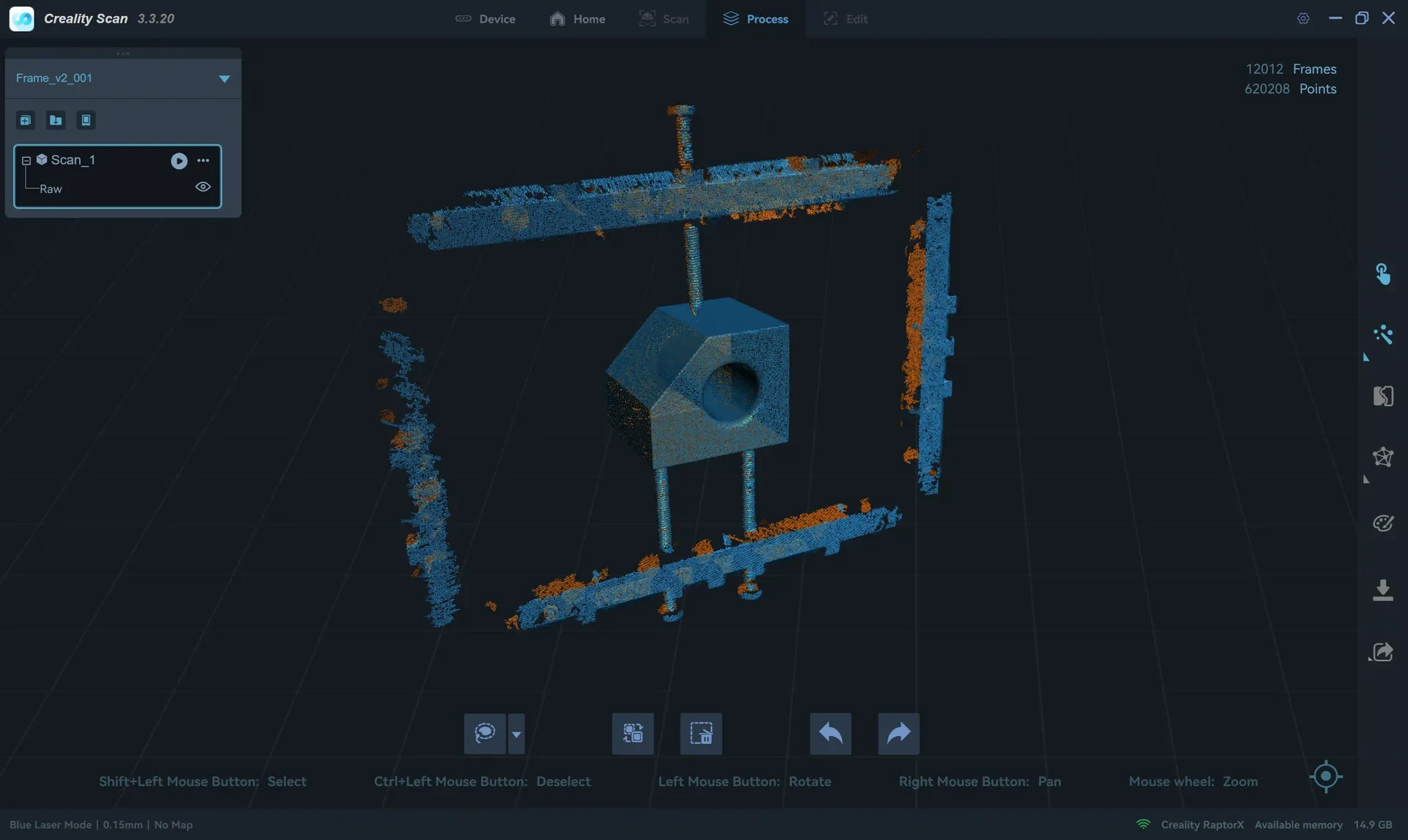

Объект можно просканировать на 360° сверху вниз за один раз!
Никаких маркеров на объекте не требуется!
Никакого выр��внивания нескольких сканов не требуется!

Это работает потрясающе, и я бы назвал это 3D-лазерным сканированием следующего уровня.

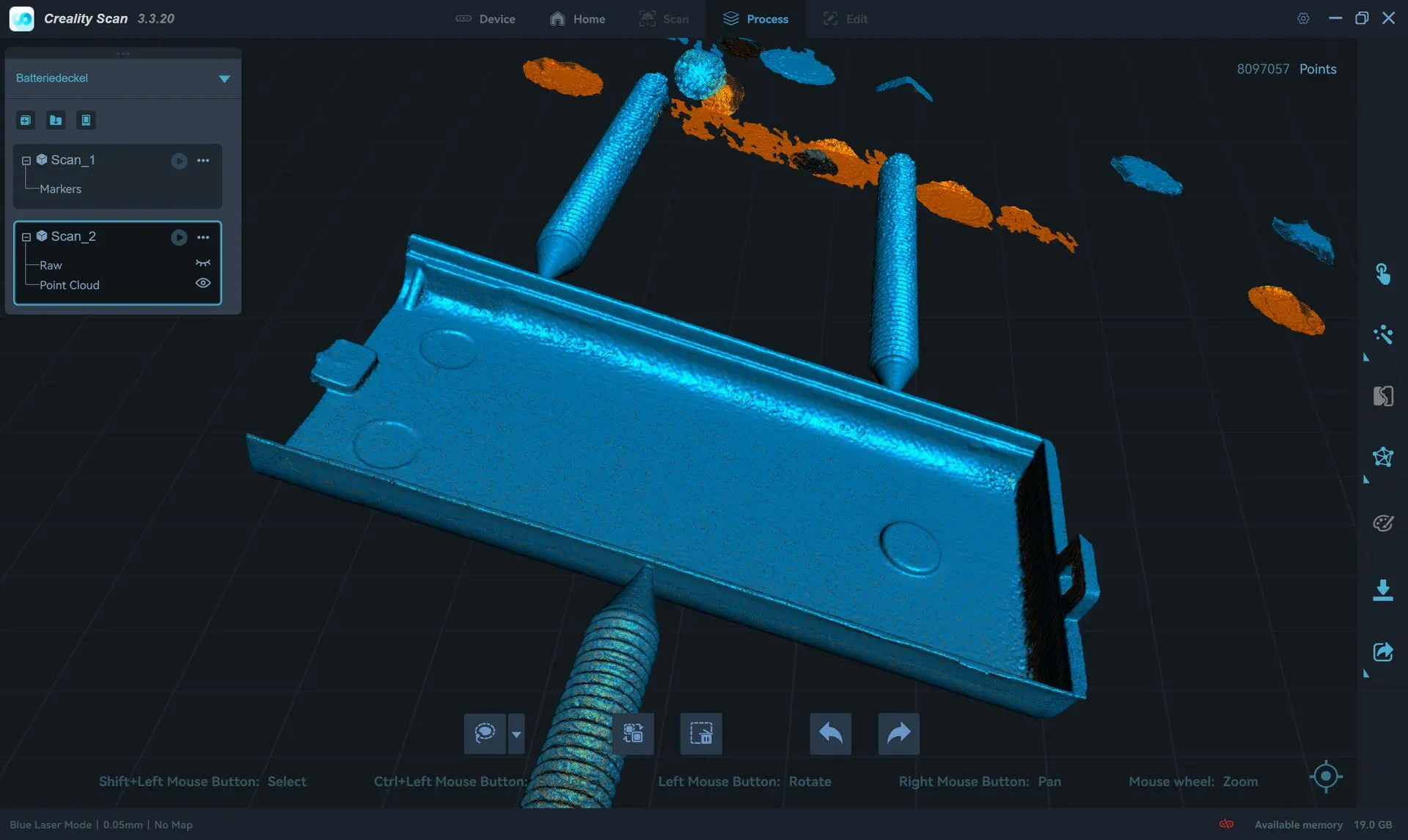

Особенно для плоских объектов эта установка позволит совместить верхнюю и нижнюю стороны с очень высокой точностью.

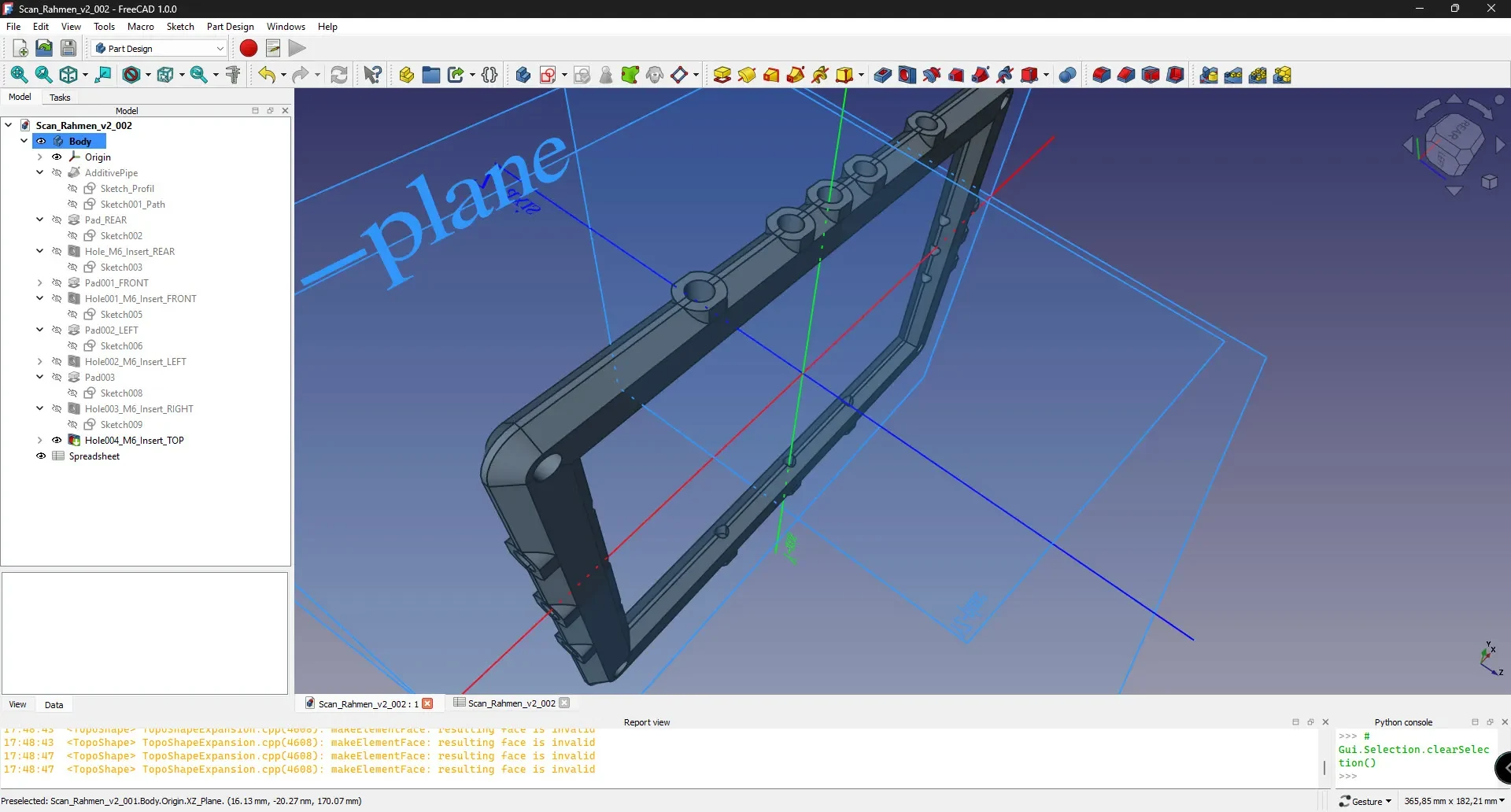

Рамка была разработана с использованием FreeCAD v1.0.

Спецификация:

Маркер 3 мм
Маркер 6 мм
Вставки M6 (M6x12,7)

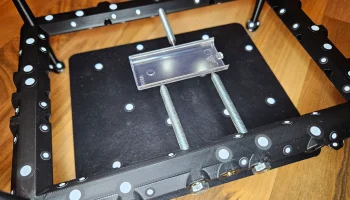

длинные винты М6 (для фиксации объекта в рамке)

Как это работает:

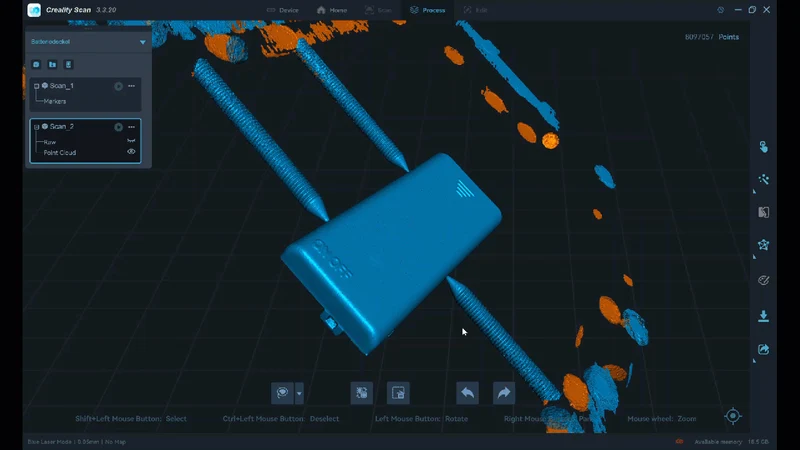

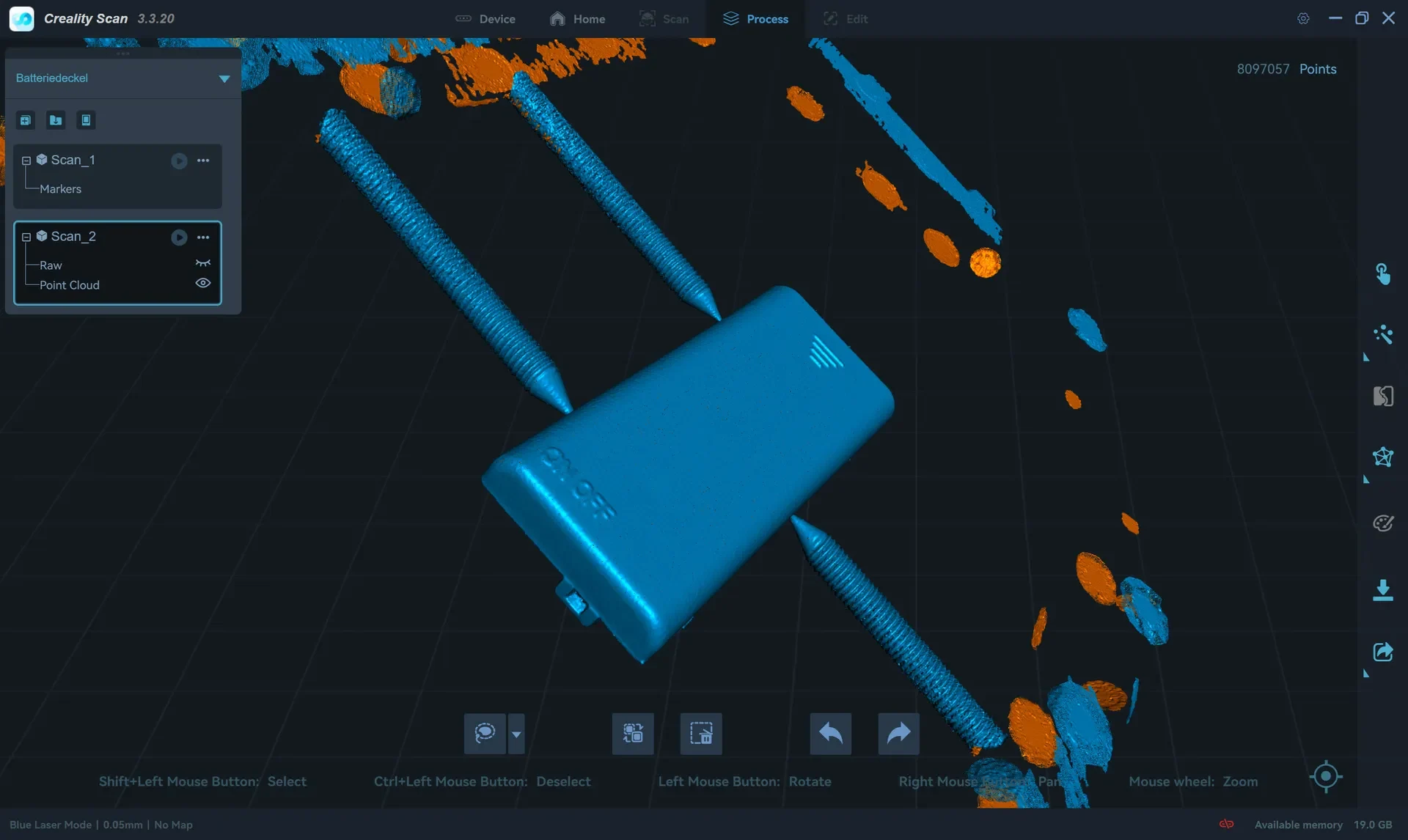

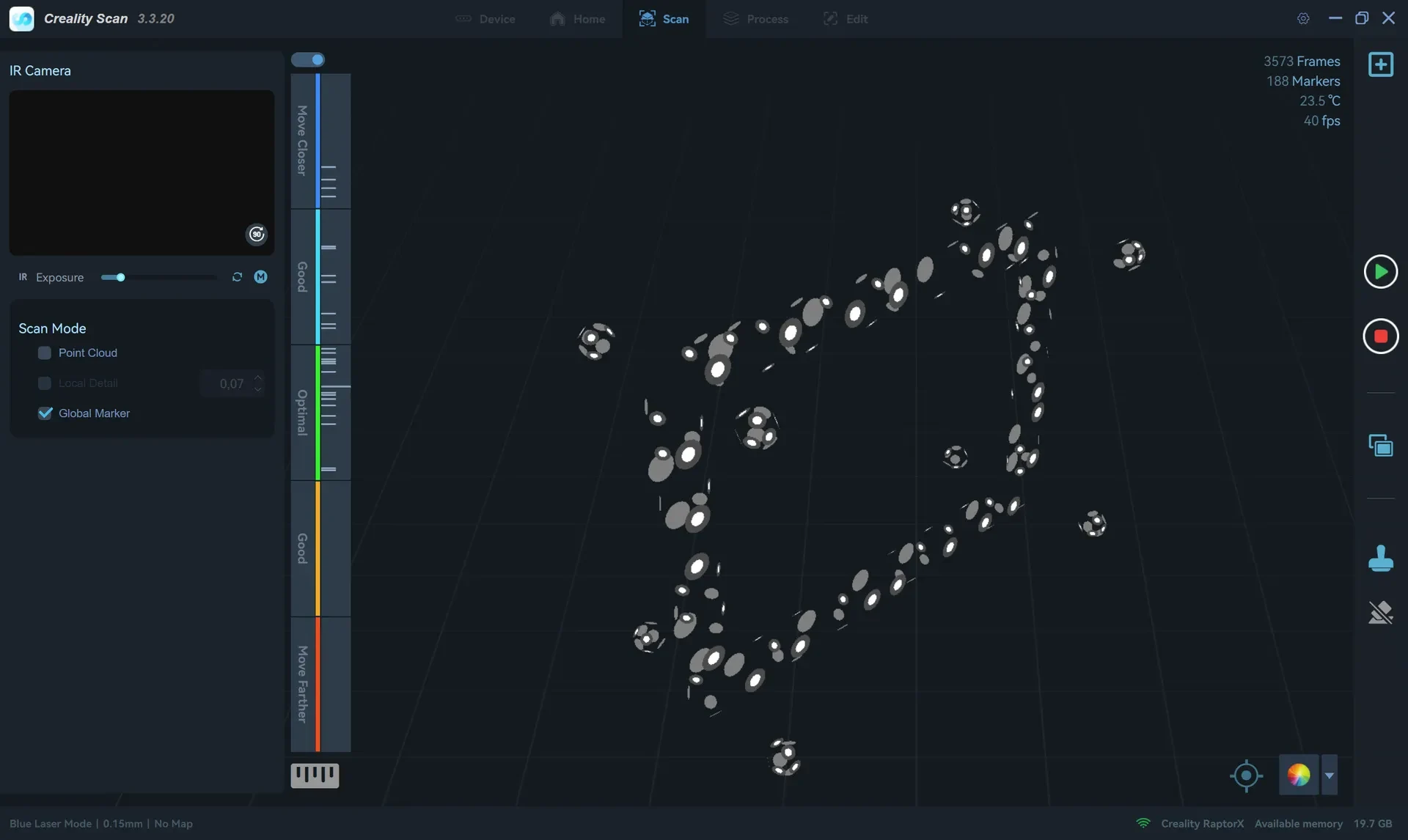

Рамку 3D-сканирования можно использовать с любым лазерным 3D-сканером, поддерживающим обнаружение маркеров. Его даже можно использовать с любым 3D-сканером, поддерживающим сканирование маркеров (например, NIR, полноэкранным сканером, сканером структурированного света и т. д.). Использование этой рамки сканирования особенно полезно для лазерных сканеров, таких как Creality Raptor & RaptorX, Revopoint MetroX и Shining3d HX. Перед использованием рамки все точки маркера должны быть зарегистрированы с обеих сторон с помощью функции регистрации глобального маркера. Чтобы зарегистрировать все маркеры с обеих сторон, может потребоваться временный маркер вокруг рамки. При использовании RaptorX я мог легко зарегистрировать обе стороны с помощью прикрепленных маркерных кубиков. Регистрация глобального маркера обязательна для программного обеспечения сканирования, чтобы определить точное положение 3D-сканера на 360° вокруг кадра.

Любые отзывы и предложения по дальнейшему улучшению приветствуются!
