Базовые вставки для обуви на плоской подошве/стельки/напо...

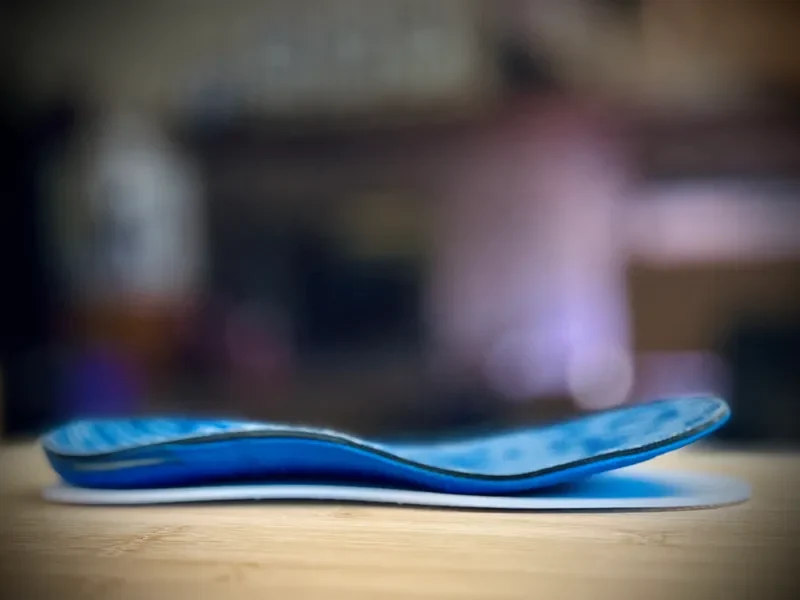

Мне понадобились плоские вставки толщиной 3 мм для пары ботинок, чтобы заполнить пространство под другими стельками сторонних производителей.

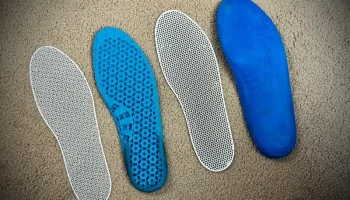

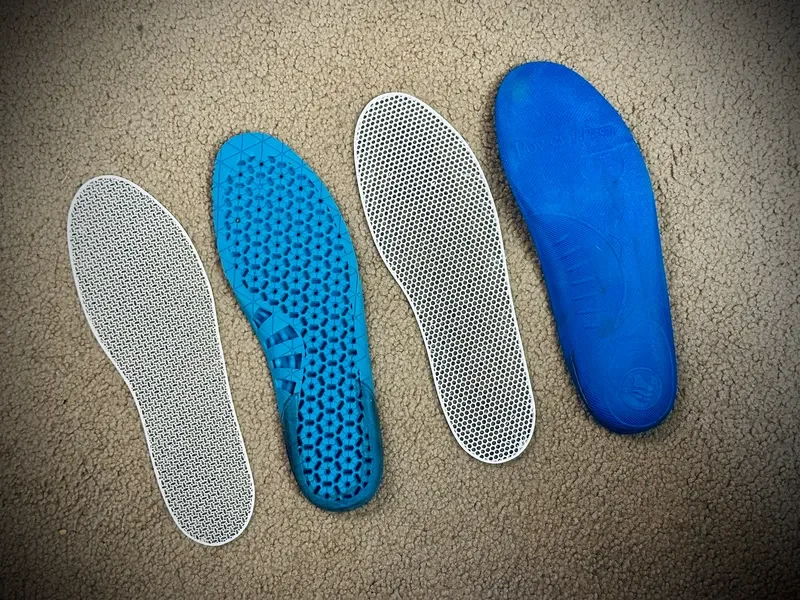

Я сделал их и подогнал по размеру к оригинальным вставкам. В сочетании с новыми стельками ботинки отлично подходят. Теперь, когда я начал это, мне нужно настроить еще кое-какую обувь :).

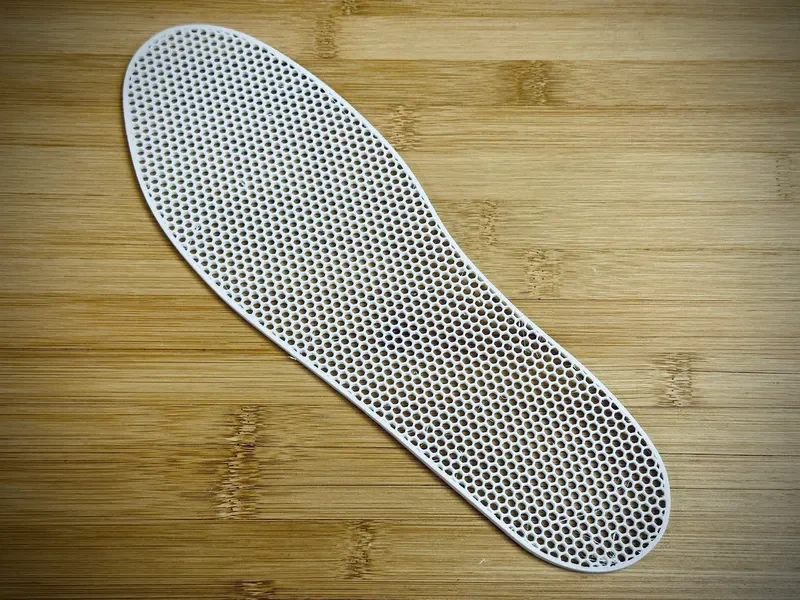

Я печатал из ТПУ 95А на высокой скорости, без верхнего и нижнего слоев оболочки и с 20% сотовым заполнением. Если вас устраивает подушечка любых стелек, с которыми вы их сочетаете, PETG также может быть хорошим выбором.

Если модель изначально свисает с области печати, я рекомендую сначала установить размер. Затем, если необходимо, поверните модель на 45°, чтобы приспособить ее к более крупным размерам.

Чтобы настроить размер:
Измерьте свои эталонные вставки (или обратитесь к таблице ниже).
Согласно таблицам ниже, STL соответствует размеру США 12 или 45 ЕС. Мои ботинки совсем не соответствуют этому размеру, поэтому обязательно измерьте ту обувь, которую вы на самом деле носите.
Масштабируйте X и Y, чтобы они соответствовали необходимой ширине и длине. STL составляет 94 x 287 мм.
Еще раз проверьте, соответствует ли ваш размер Z тому, что вы хотите. STL им��ет толщину 3 мм.

Чтобы настроить рисунок и плотность:
Установите верхние и нижние слои оболочки по своему усмотрению. Установите нулевое значение, если вы хотите открыть сетку.
Установите шаблон заполнения и процент по своему усмотрению.

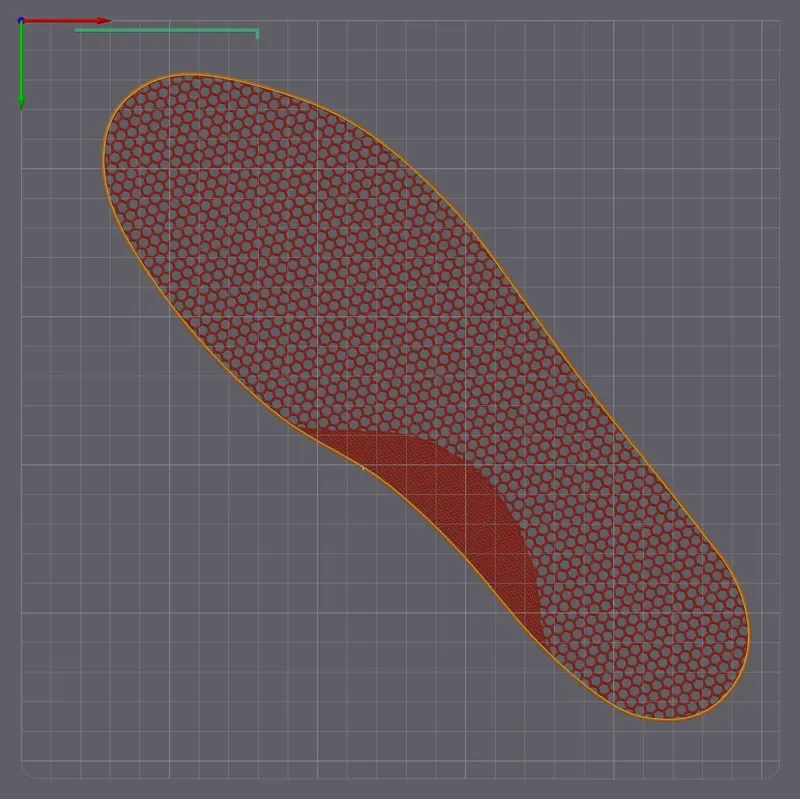

Рассмотрите возможность использования модификаторов, если вы хотите настроить плотность для определенной части стельки. Здесь вы можете использовать базовые формы или файлы подъема.

Ссылки на размеры:

Таблицы ниже взяты с этой страницы.

Их метрические преобразования неточны, поэтому этот инструмент или аналогичный может оказаться полезным.

Таблица размеров мужских стелек
Размеры США Размеры Европы Размеры Великобритании Дюймы СМ
6 39 5,5 9,25 23,5
6,5 39 6 9,5 24,1
7 40 6,5 9,625 24,4
7,5 40-41 7 9,75 24,8
8 41 7,5 9,9375 25,4
8,5 41-42 8 10,125 25,7
9 42 8,5 10,25 26
9,5 42-43 9 10,4375 26,7
10 43 9,5 10,5625 27
10,5 43-44 10 10,75 27,3
11 44 10,5 10,9375 27,9
11,5 44-45 11 11,125 28,3
12 45 11,5 11,25 28,6
13 46 12,5 11,5625 29,4
14 47 13,5 11,875 30,2
15 48 14,5 12,1875 31
16 49 15,5 12,5 1,8

Таблица размеров женских стелек
Размеры США Размеры Европы Размеры Великобритании Дюймы СМ
4 35 2 8,1875 20,8
4,5 35 2,5 8,375 21,3
5 35-36 3 8,5 21,6
5,5 36 3,5 8,75 22,2
6 36-37 4 8,875 22,5
6,5 37 4,5 9,0625 23
7 37-38 5 9,25 23,5
7,5 38 5,5 9,375 23,8
8 38-39 6 9,5 24,1
8,5 39 6,5 9,6875 24,6
9 39-40 7 9,875 25,1
9,5 40 7,5 10 25,4
10 40-41 8 10,1875 25,9
10,5 41 8,5 10,3125 26,2
11 41-42 9 10,5 26,7
11,5 42 9,5 10,6875 27,1
12 42-43 10 10,875 27,6

Таблица размеров детских стелек
Размеры США Размеры Европы Размеры Великобритании Дюймы СМ
5,5 21 4,5 5 12,7
6 22 5 5,125 13
6,5 22 5,5 5,25 13,3
7 23 6 5,5 14
7,5 23 6,5 5,625 14,3
8 24 7 5,75 14,6
8,5 25 7,5 6 15,2
9 25 8 6,125 15,6
9,5 26 8,5 6,25 15,9
10 27 9 6,5 16,5
10,5 27 9,5 6,625 16,8
11 28 10 6,75 17,1
11,5 29 10,5 7 17,8
12 30 11 7,125 18,1

Таблица размеров молодежных стельок
Размеры США Размеры Европы Размеры Великобритании Дюймы СМ
12,5 30 11,5 7,25 18,4
13 31 12 7,5 19,1
13,5 31 12,5 7,625 19,4
1 32 13 7,75 19,7
1,5 33 14 8 20,3
2 33 1 8,125 20,6
2,5 34 1,5 8,25 21
3 34 2 8,5 21,6
3,5 35 2,5 8,625 21,9
4 36 3 8,75 22,2
4,5 36 3,5 9 22,9
5 37 4 9,125 23,2
5,5 37 4,5 9,25 23,5
6 38 5 9,5 24,1
6,5 38 5,5 9,625 24,4
7 39 6 9,75 24,8
