Приспособление для сверления и метчика для экструзии с V-...

Кондуктор для сверления отверстий для глухих соединений в профилях с V-образными пазами, а также для нарезания резьбы на концах профилей. Я использую его при сверлении и нарезании резьбы в отверстиях для 3D-принтеров.

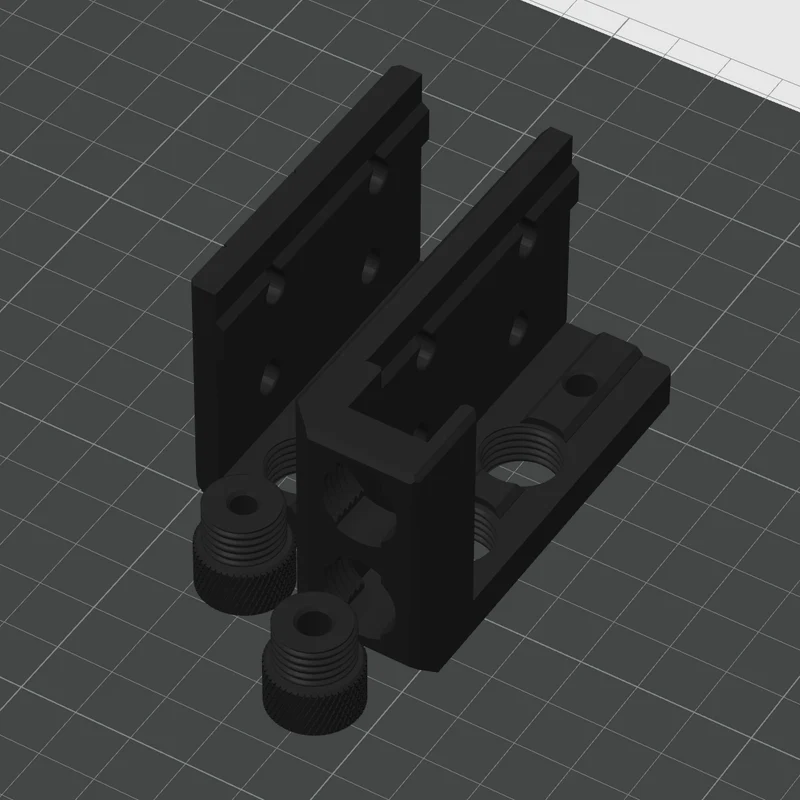

Есть 2 джига.

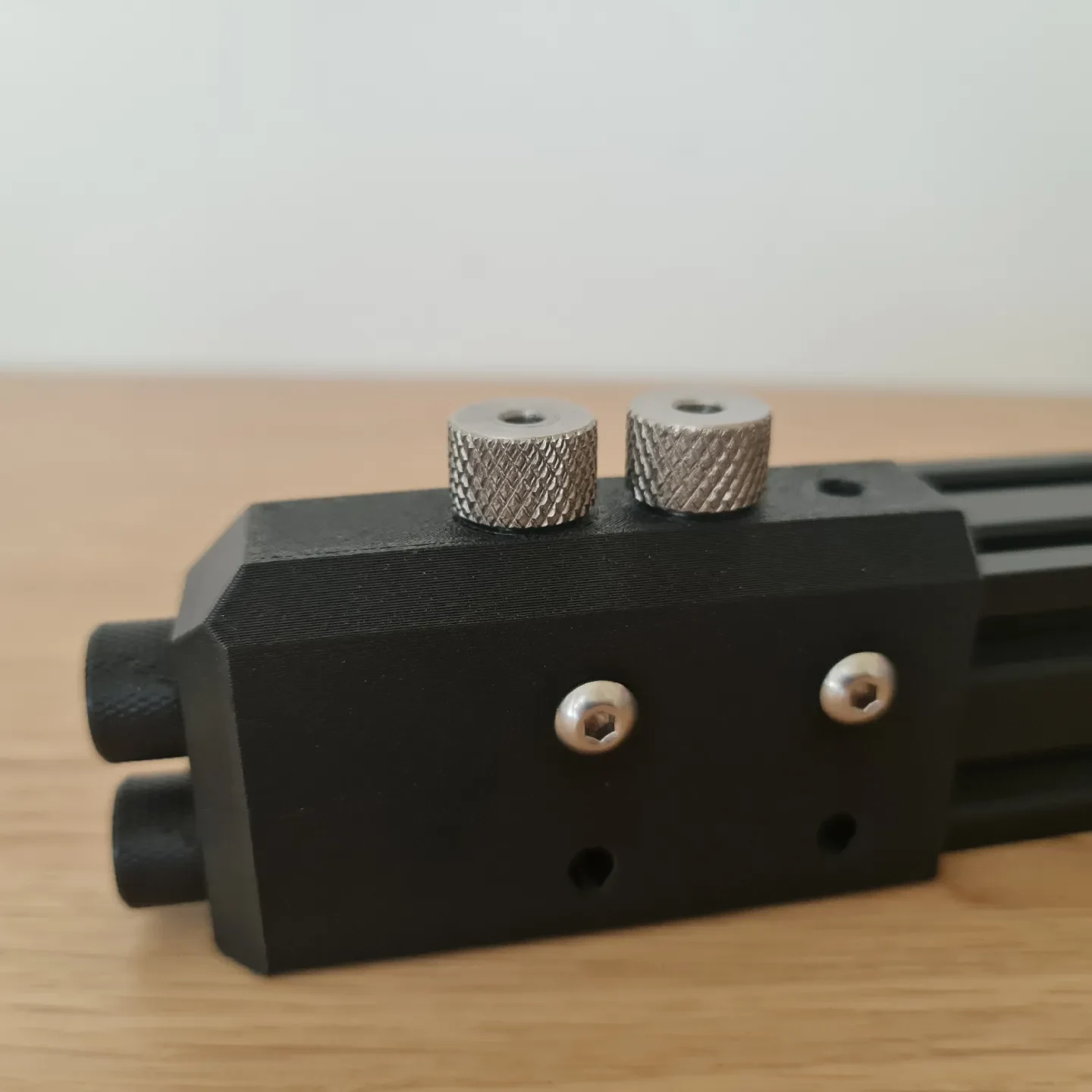

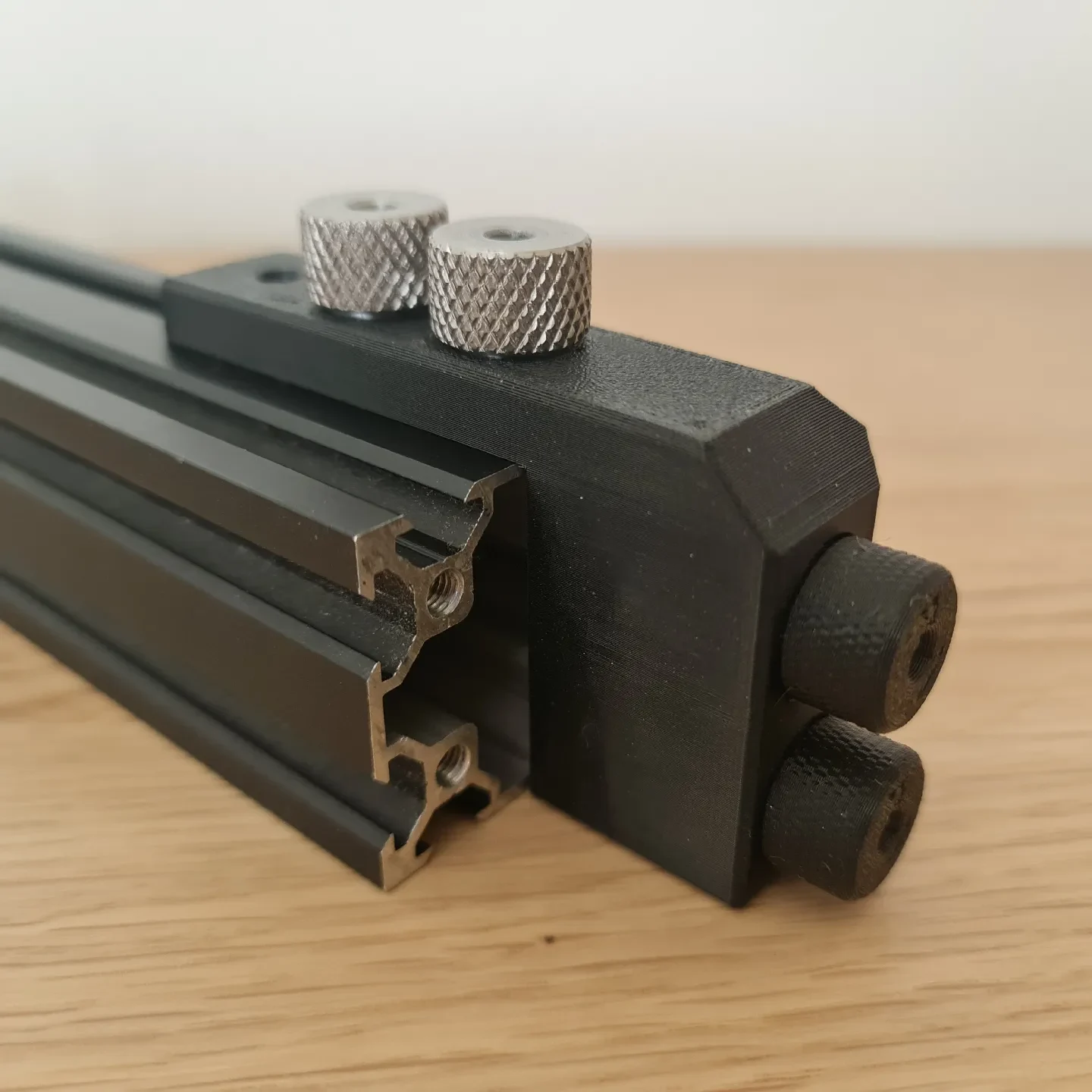

Drill_tap_jig — используется для нарезания резьбы под болты М5 на концах профилей. Направляющие сверла находятся в фиксированном положении на расстоянии 10 мм и 30 мм от концов каждого профиля.

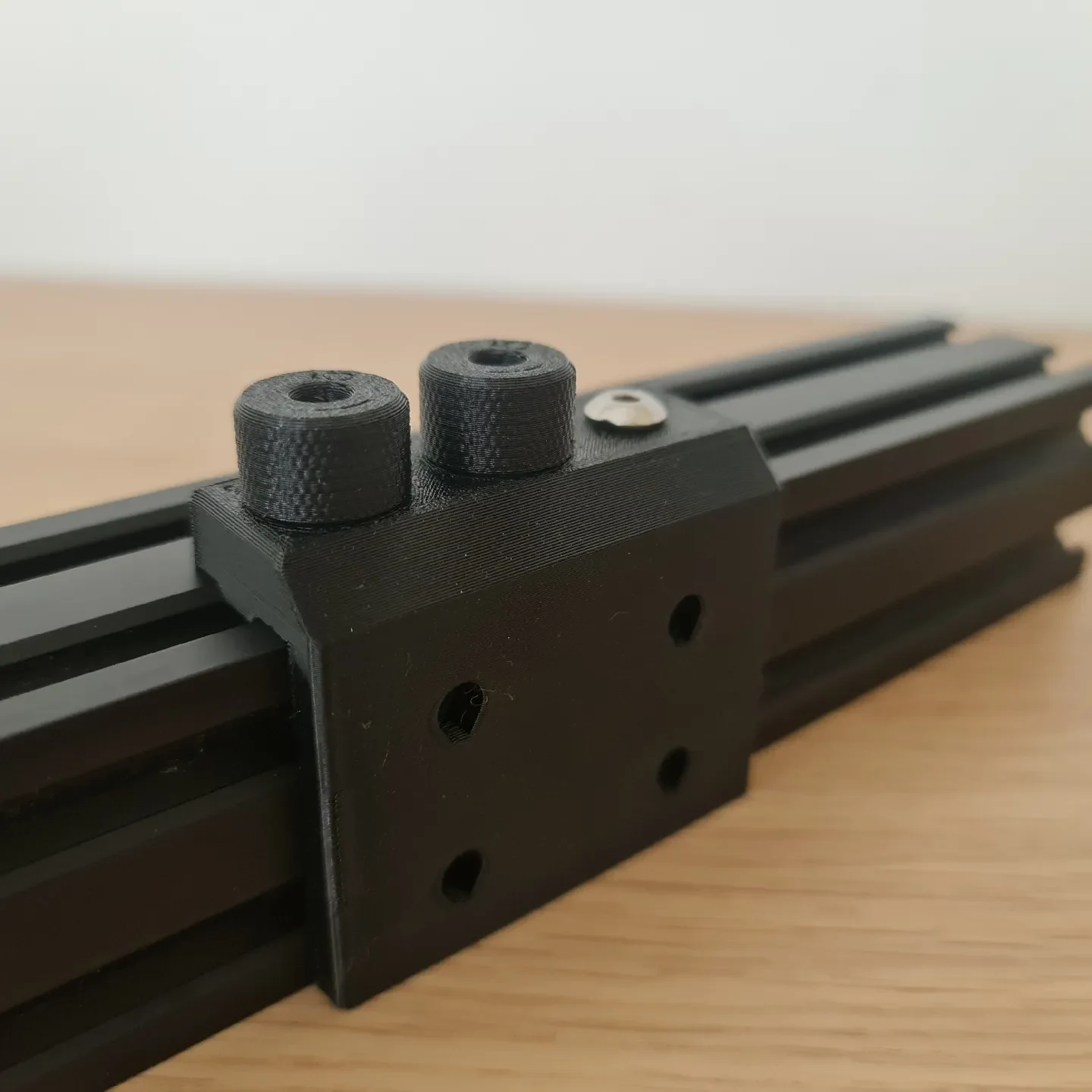

Drill_jig — это приспособление может перемещаться в положение, в котором вы хотите просверлить отверстие. Два отверстия расположены на расстоянии 20 мм друг от друга. Линии расположены по бокам приспособления для измерения вашего положения перед креплением и сверлением.

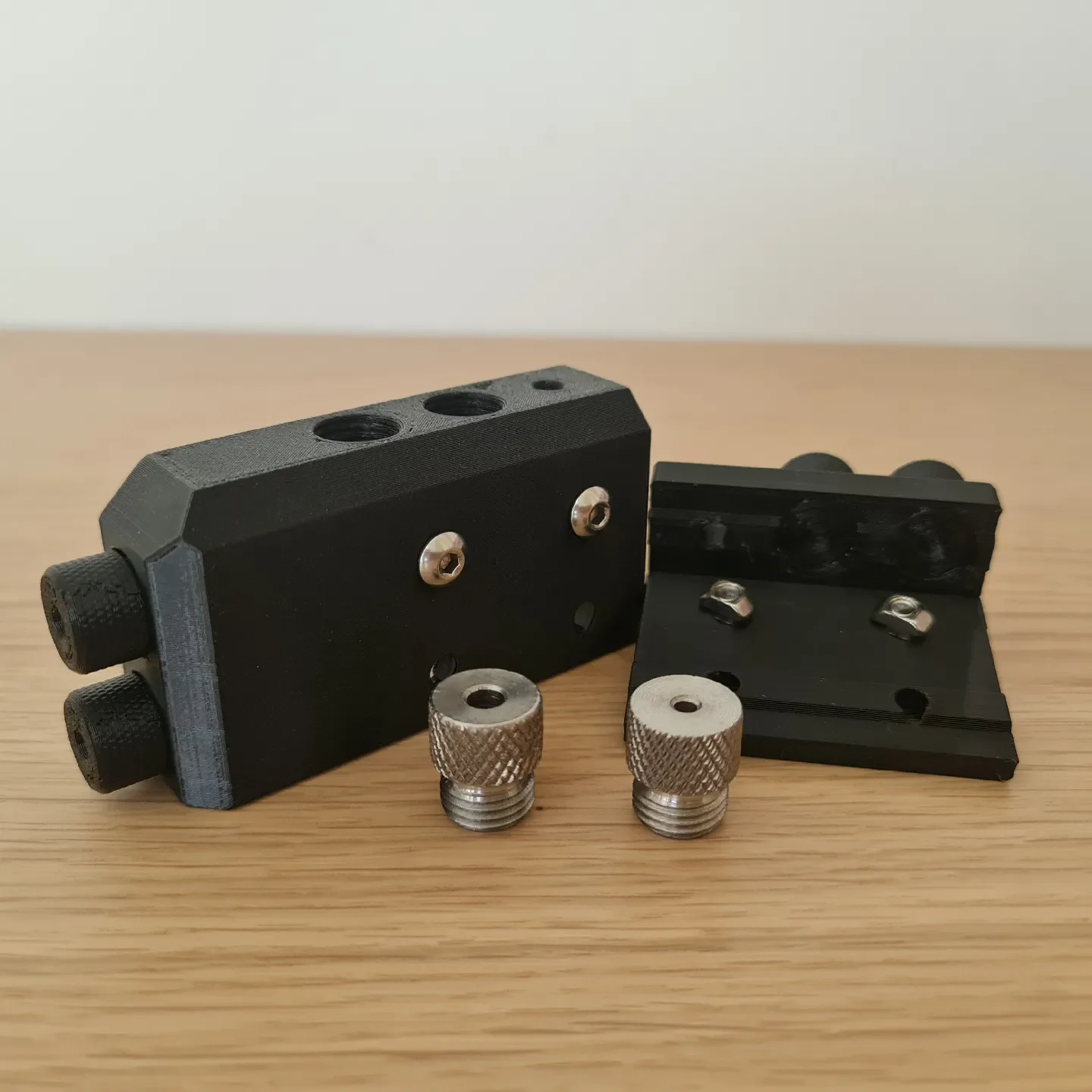

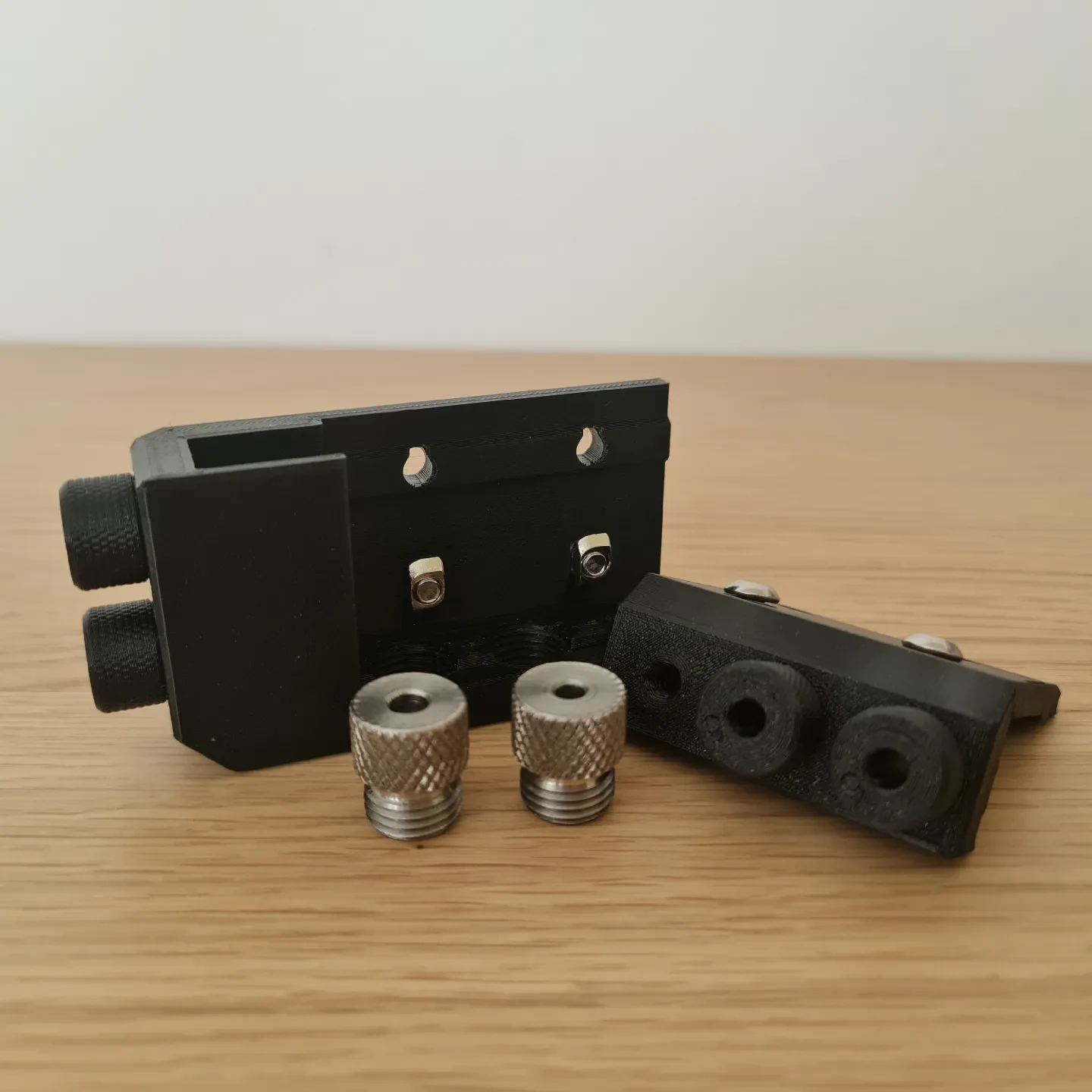

Я предоставил руководства для печати двух размеров: M4 и M5. Если вам нужен другой размер, дайте мне знать. Оправки также совместимы с имеющимися в продаже направляющими для сверл (см. рисунки) с резьбой M14x1,5 мм.

Вам понадобятся болты М5 и Т-образные гайки, чтобы закрепить приспособления на экструзии. Используйте либо боковые отверстия, либо верхнее отверстие, чтобы закрепить направляющие на месте.

Я использовал их только с V-образными пазами с отверстием диаметром 4,2 мм на конце. По сути, это тот же тип, который можно найти в линейке принтеров Creality. Я использовал это для преобразования Ender 3 Pro в Ender 3 NG.

Эти ссылки обычно являются самыми дешевыми, которые я нашел для направляющих для сверл. Просто проверьте стоимость доставки, наличие на складе и продажи. Обратите внимание, что это партнерские ссылки, но они не будут стоить вам дополнительных денег. Я получу несколько центов за свое время, если вы купите их. Спасибо!
