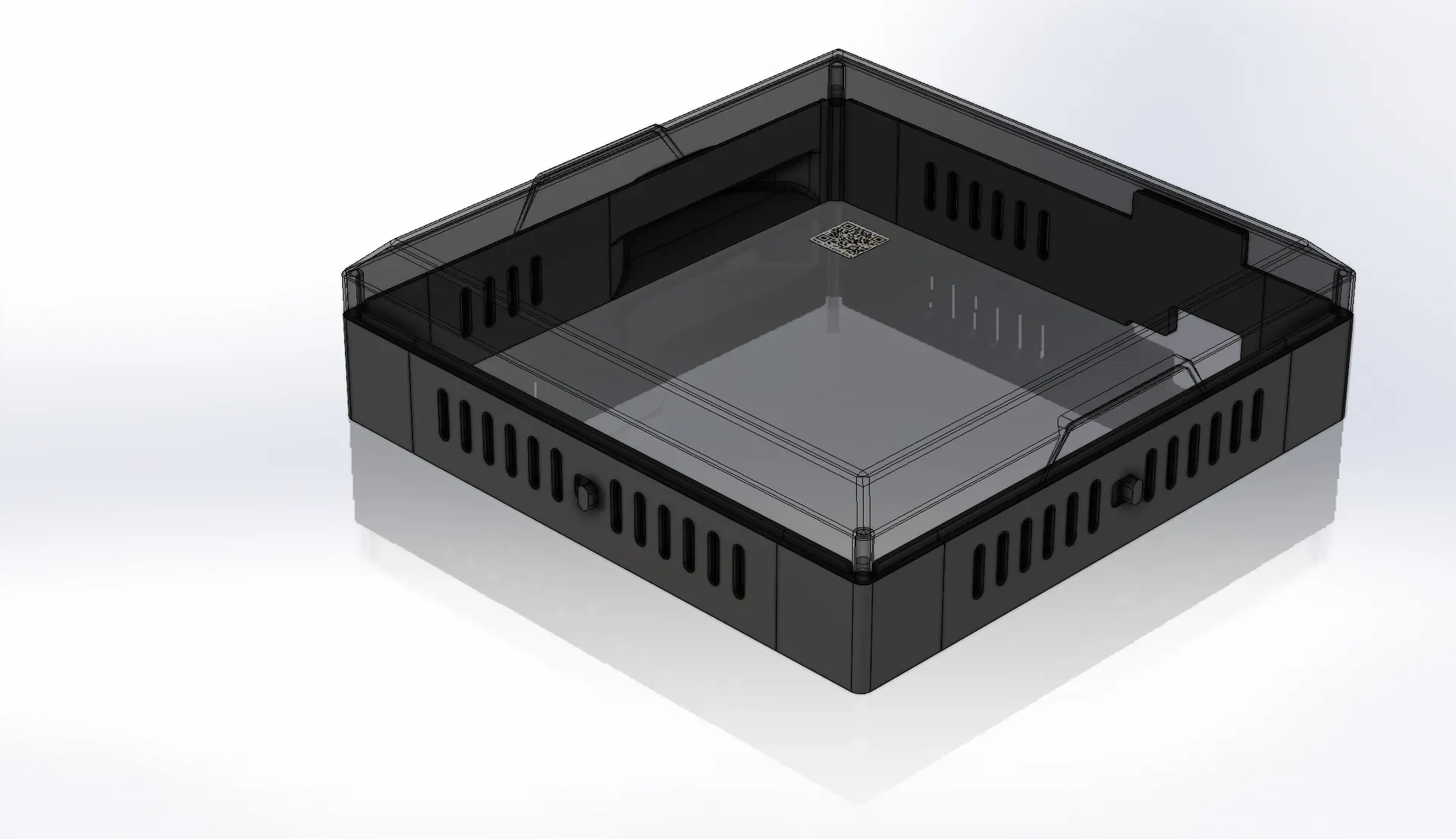

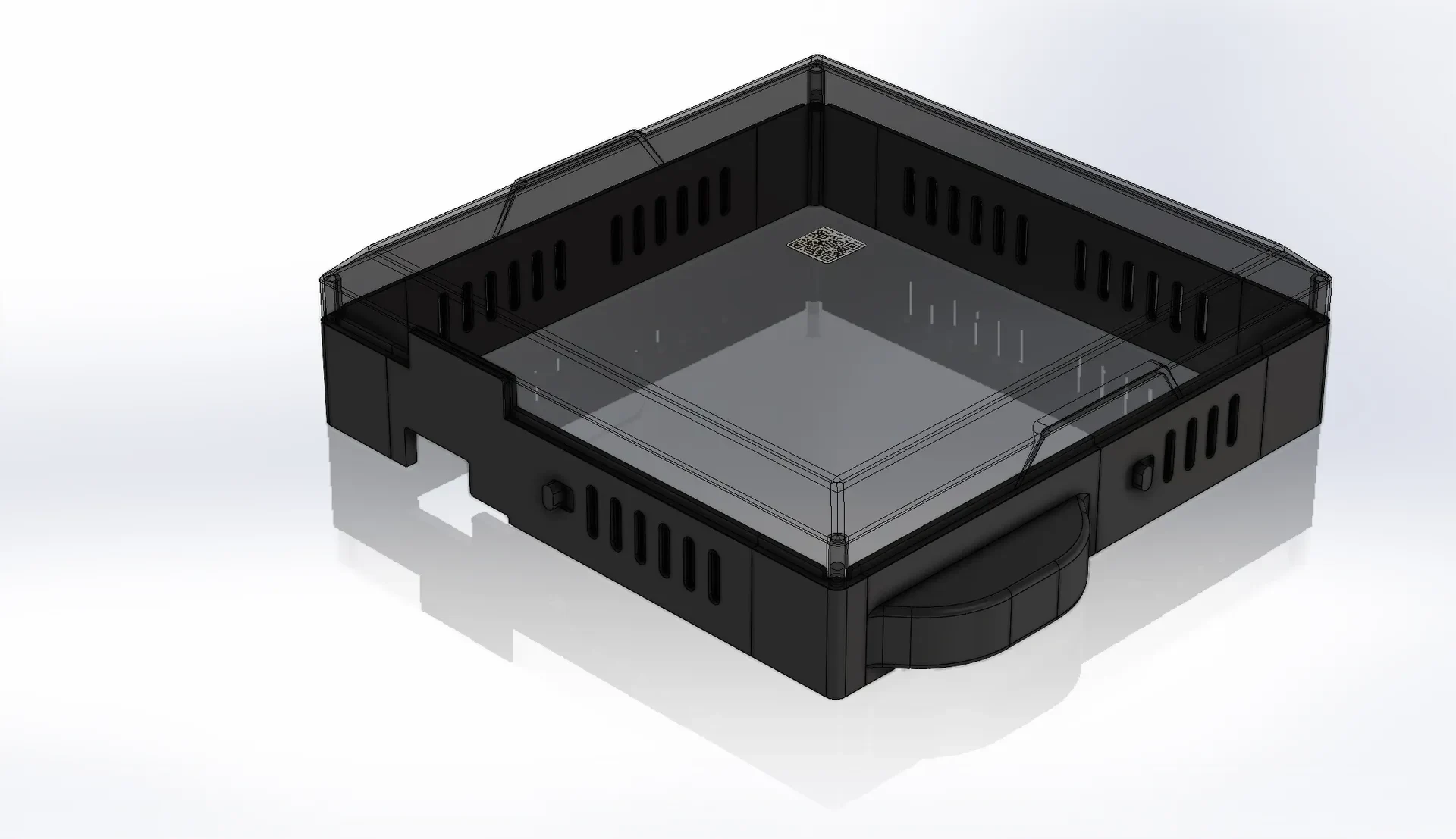

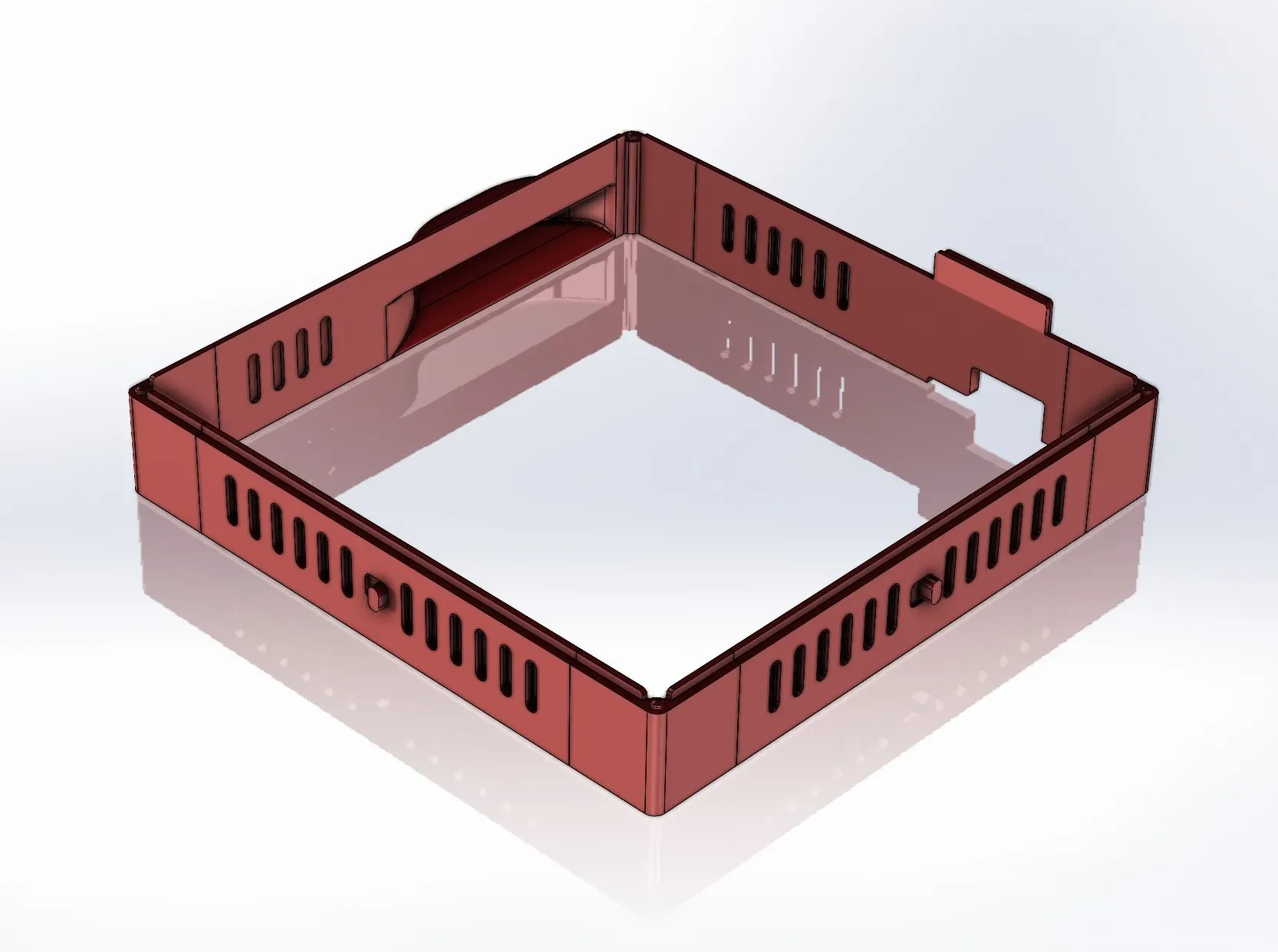

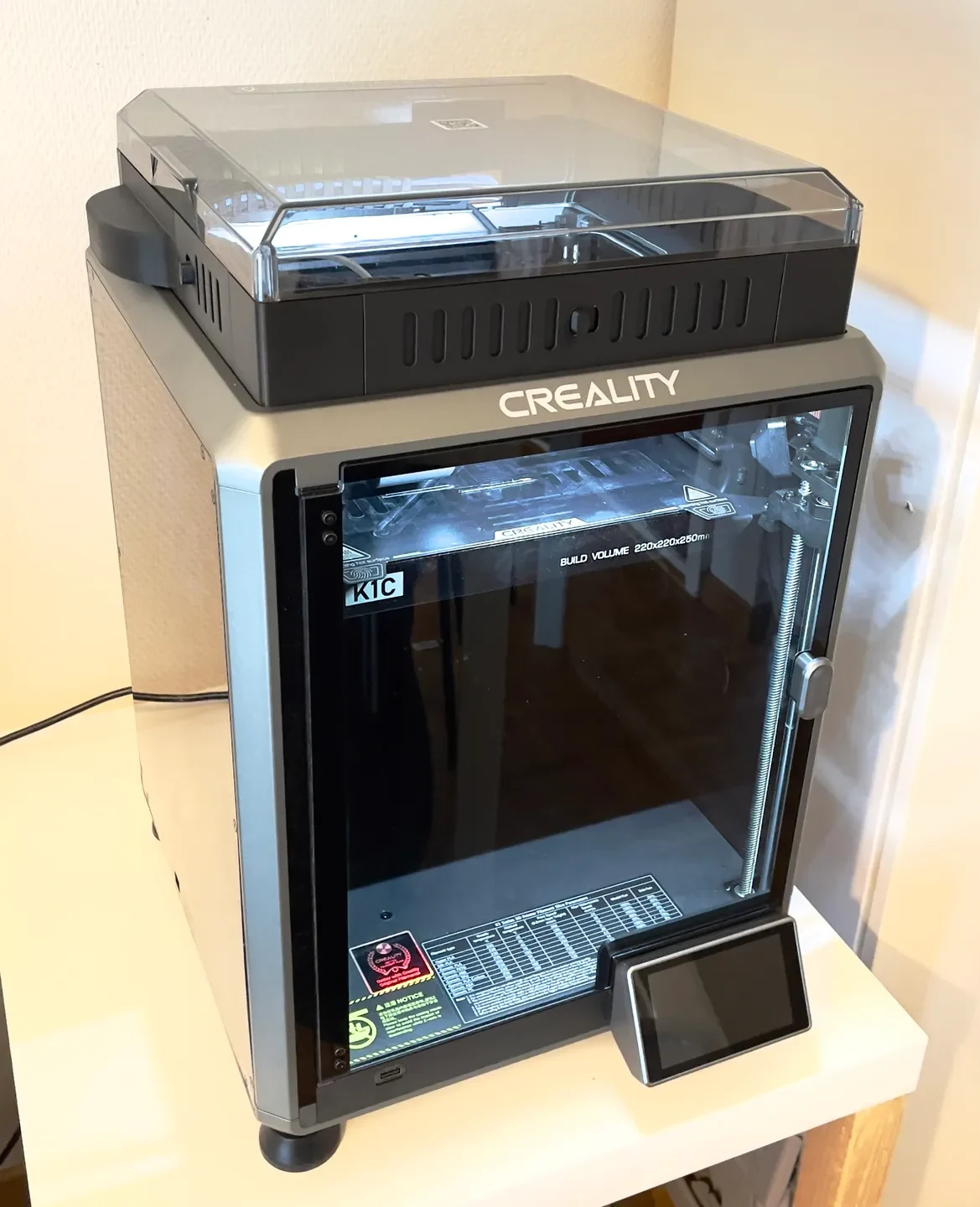

КРЕАЛИТИ K1 | К1С | K1SE - СТОЙКА КРЫШКИ V1.........
*Если у вас возникнут проблемы с печатью или сборкой, напишите мне, и я сделаю все возможное, чтобы вам помочь .
________________________________________________________________________________________________________________
/////ССЫЛКИ НА ОБОРУДОВАНИЕ, ИСПОЛЬЗУЕМОЕ ВО ВСЕХ МОИХ ПРОЕКТАХ * партнерские ссылки
ВСТАВКИ M3 x 4 мм (Д) x 5 мм (Г): https://amzn.to/3EovAVw
НАКРЫТКА ШЕСТИГРАННАЯ НАСАДКА M3 6-30 мм (НЕРЖАВЕЮЩАЯ): https://amzn.to/4imGAQW
НАСАДКА ДЛЯ ШЕСТИГРАННОЙ ГОЛОВКИ M3 6-20 мм (ЧЕРНАЯ): https://amzn.to/3R7wjx4
НАКРЫШКА НА ГОЛОВКУ С ПЛОСКОЙ ГОЛОВКОЙ M3 4-12 мм (НЕРЖАВЕЮЩАЯ): https://amzn.to/3G3Z1wr
НАСАДКА НА ТОРЦЕВУЮ С ПЛОСКОЙ ГОЛОВКОЙ M3 8-25 мм (ЧЕРНАЯ): https://amzn.to/43JeThP
________________________________________________________________________________________________________________
НОВАЯ ВЕРСИЯ:
https://www.printables.com/model/890518-creality-k1k1c-lid-riser-v2-50mm-height
/////ВНИМАНИЕ
Убедитесь, что болты (версия с болтом) не слишком длинные. Они не должны выходить за пределы толщины рамы, чтобы не повредить внутренние компоненты.
*Версия PLA имеет слишком жесткие допуски. Все работает, но не так как с АБС. В финальной версии была доработана АБС. Я вернусь к версии PLA и обновлю проект.
В зависимости от того, печатаете ли вы из PLA или ABS, используйте файлы STL для углов с надписью PLA или ABS. Все детали одинаковые, кроме углов. В версии ABS стенки на 0,75 мм шире из-за усадки материала при охлаждении. Эта разница гарантирует отсутствие зазоров между деталями. Однако, если у вас возникнут какие-либо проблемы с посадкой, я включил файлы STEP, чтобы вы могли отрегулировать углы так, чтобы они лучше подходили вашему принтеру.
*Приблизительно 235 г нити.
/////Спецификация для печати (все версии — ABS или PLA):
1 x LID_RISER_K1C_BACK_VENT
1 x LID_RISER_K1C_BACK_WALL
1 x LID_RISER_K1C_BUMP_VENT
1 x LID_RISER_K1C_BUMP_WALL
4 x LID_RISER_K1C_HANDLE
2 x LID_RISER_K1C_NORMAL_VENT
2 x LID_RISER_K1C_NORMAL_WALL
/////УГЛЫ для версии ABS
(без болтов)
1 x LID_RISER_K1C_BUMP_CORNER_ABS (без болтов)
3 x LID_RISER_K1C_CORNER_ABS
(с болтами М3х55мм)
LID_RISER_K1C_BUMP_CORNER_ABS_BOLT
LID_RISER_K1C_CORNER_ABS_BOLT
/////УГЛЫ для версии PLA
(без болтов)
1 x LID_RISER_K1C_BUMP_CORNER_PLA
3 x LID_RISER_K1C_CORNER_PLA
(с болтами М3х55мм)
LID_RISER_K1C_BUMP_CORNER_PLA_BOLT
LID_RISER_K1C_CORNER_PLA_BOLT
/////АБС ВАРИАНТ
Для печати я использовал предустановленные настройки ABS в OrcaSlicer.
Температура экструдера и слоя зависит от типа используемой нити.
*Я бы рекомендовал предварительно нагреть камеру как минимум до 40°C перед началом печати. Включайте вентилятор камеры только после того, как она достигнет 50°C.
/////ВНЕШНИЕ СТЕНЫ
Только внешний край:
Ширина полей: 5 мм
Зазор между краем и предметом: 0 мм

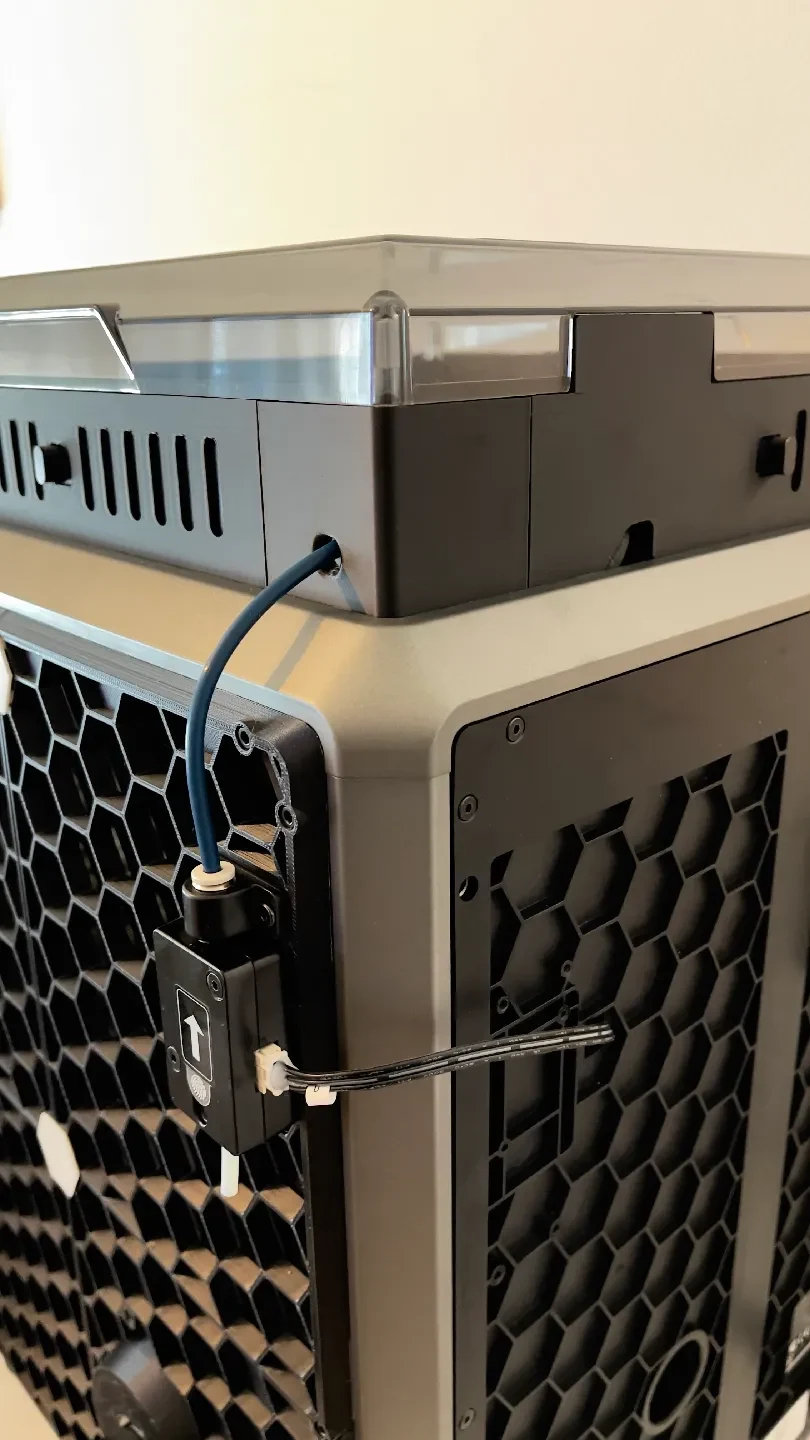

Опоры: только на задней стенке, у входа в трубу.
Положение шва: Назад.
/////ВЕНТИЛЯЦИИ и РУЧКИ
Только внешний край:
Ширина полей: 1 мм
Зазор между краем и предметом: 1 мм
Поддерживает: Н.А.
Положение шва: Назад.
/////УГЛЫ
Только внешний край:
Ширина полей: 5 мм
Зазор между краем и предметом: 0 мм
Поддерживает: Н.А.
Положение шва: Назад.
/////СТЕНА
Только внешний край:
Ширина полей: 5 мм
Зазор между краем и предметом: 0 мм
Поддерживает: ДА
Положение шва: Назад.
