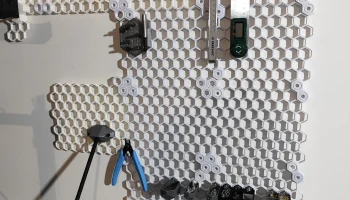

Элегантные вставки Screwiverse для сотовой стенки для хра...

Мне очень понравилась ничья идея..

Мне не понравилось, что насечки видны, и я решил сделать свой ремикс.

КОНЦЕПЦИЯ

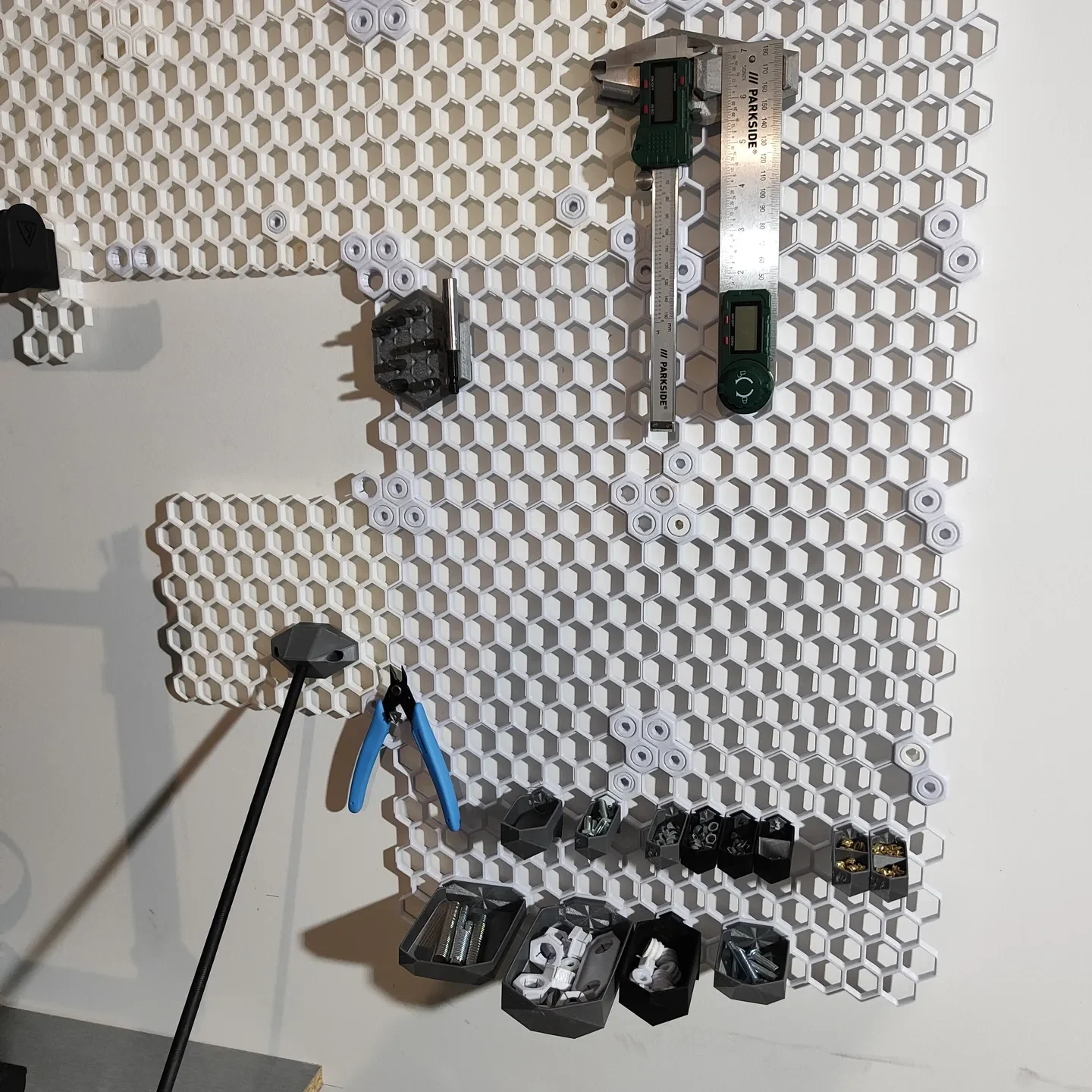

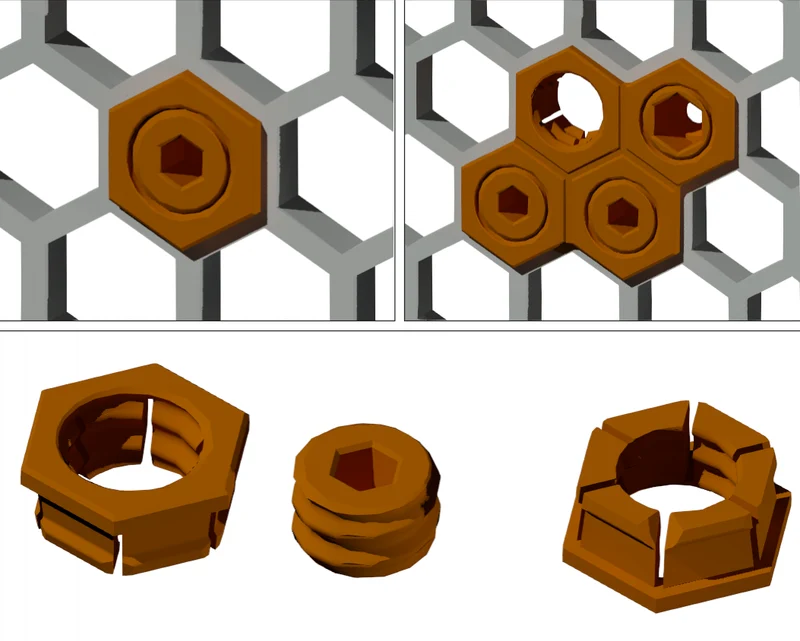

Идея такая (для тех, кто видит это впервые):

Вставка имеет прорези в 6 местах, что делает ее гибкой.

Кроме того, резьба наклонена для облегчения вставки в стену.

После установки вкр��чивается винт, который открывает вставку и очень прочно стабилизирует ее. С одной стороны его легко вставлять и снимать, в завинченном положении его невозможно снять.

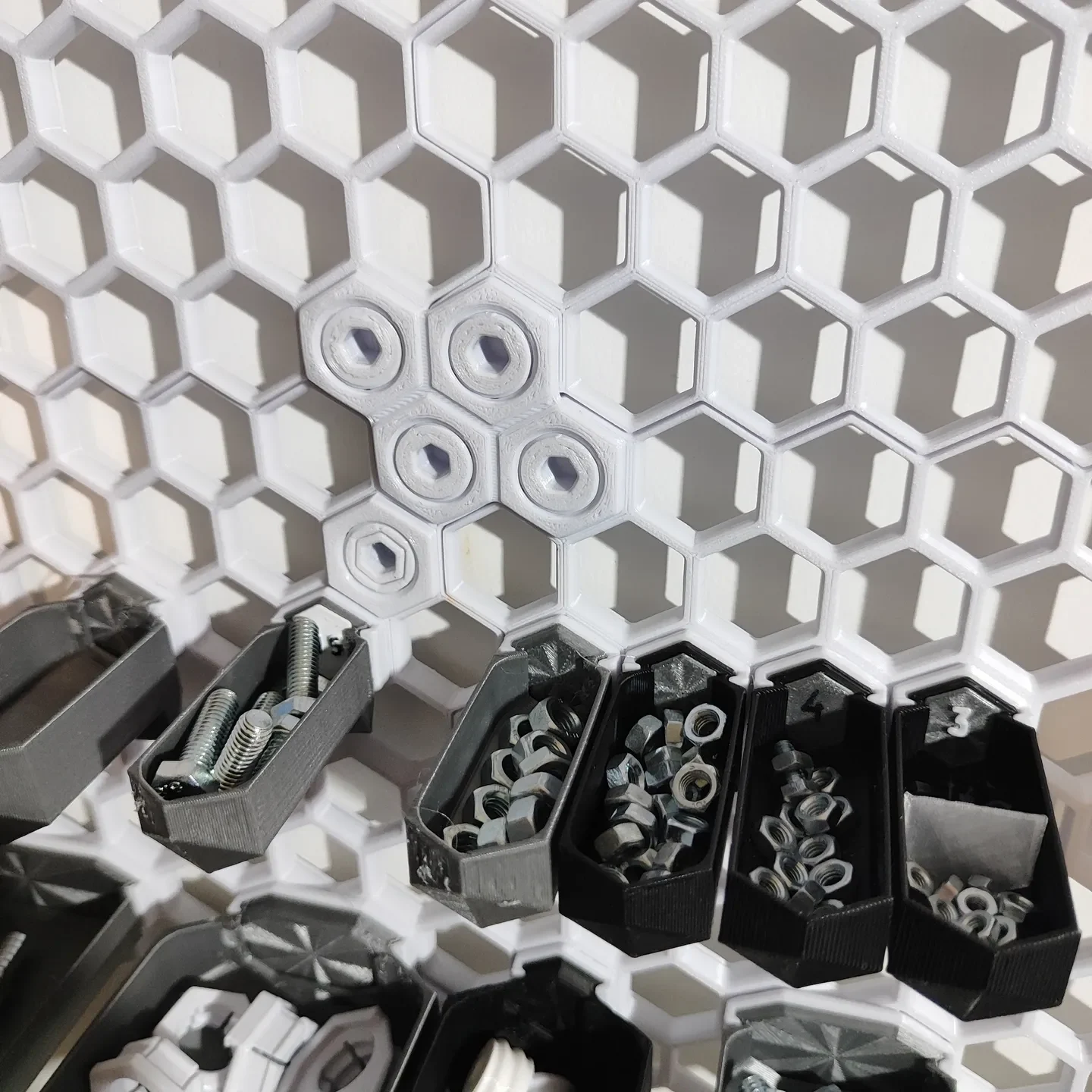

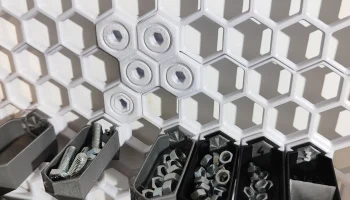

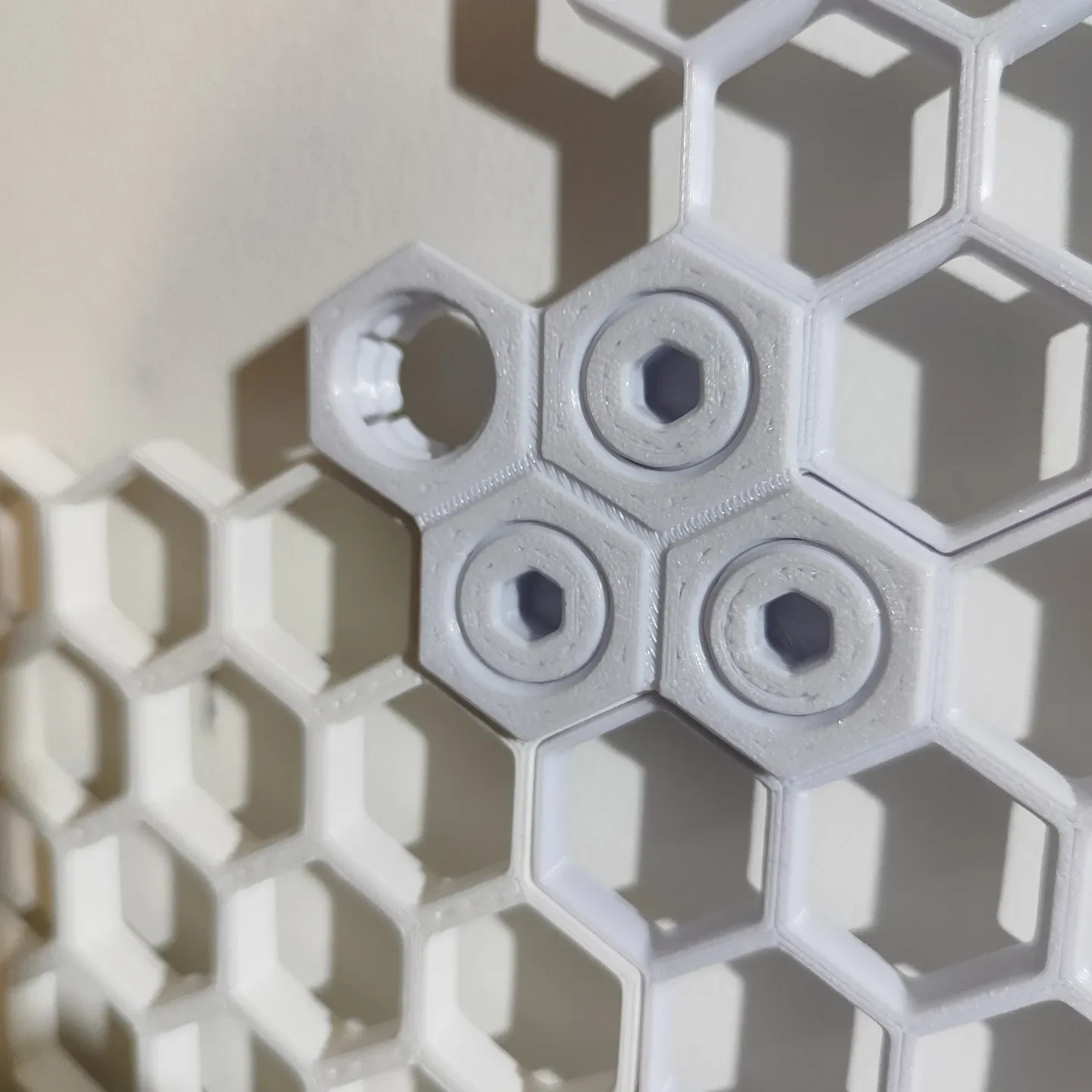

ВСТАВКИ

Доступны различные вставки и разъемы.

Если по каким-то причинам вам нужна другая конфигурация, укажите это в комментариях и я ее сделаю.

ВИНТЫ

Также я сделал винты заподлицо со вставкой и вкрутил шестигранным ключом. Есть разновидности на 6, 8 и 10 мм. Последний (10 мм) можно использовать для крепления аксессуаров, как и оригинальная версия, ширина которой, однако, составляет 13 мм.

Для аксессуаров с шестигранником 13 мм я сделал переходники:

Вы можете найти их здесь: Адаптер HEX 13 для Elegant Screwiverse.

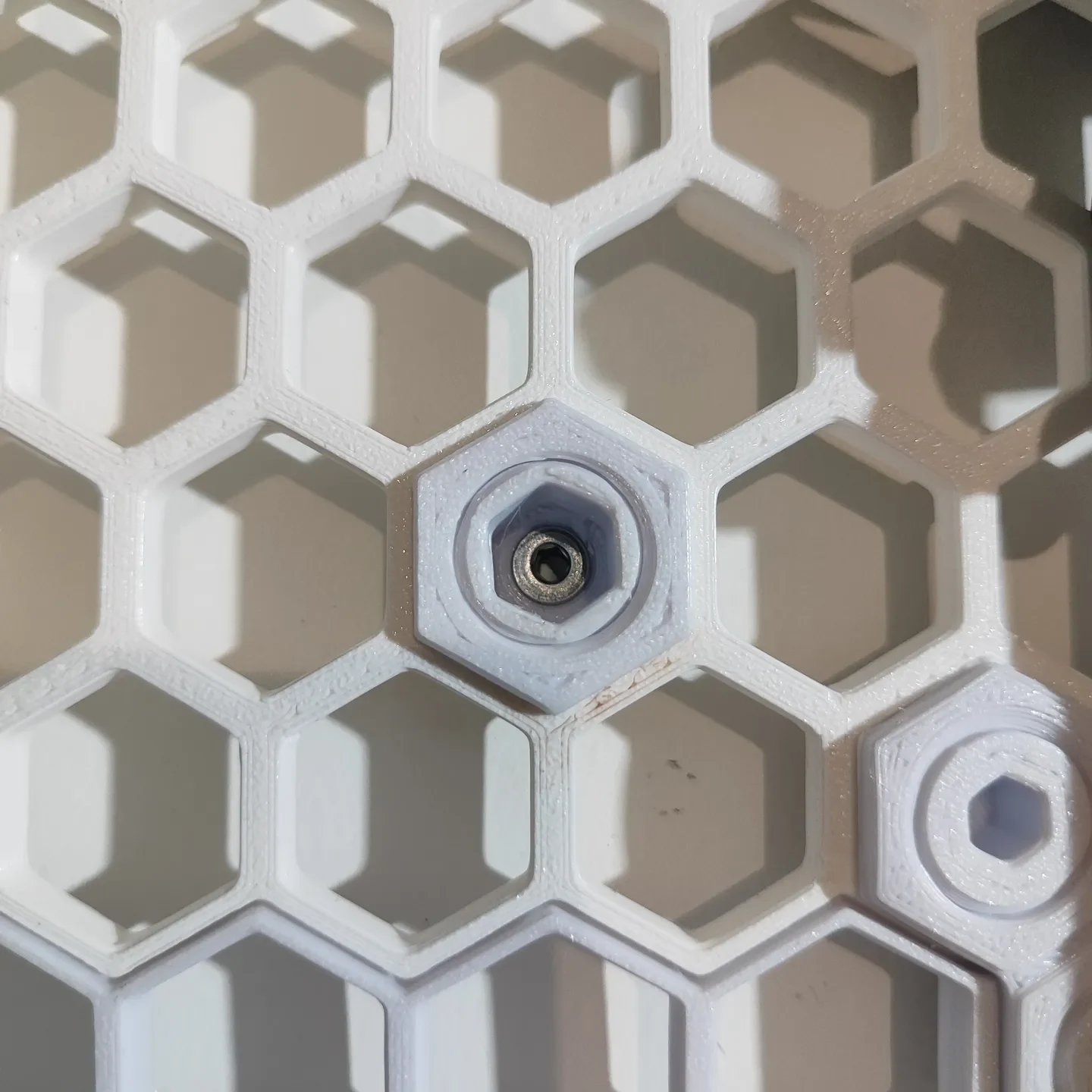

ВИНТЫ С ГАЙКАМИ

Я сделал винты с гайками M3, M3,5, M4, M5 и M6.

МУЛЬТИСОЕДИНИТЕЛЬНЫЕ ВИНТЫ

Вы можете найти их здесь: ВИНТЫ MULTICONNECT для вставки Elegant Screwiverse.

ВИНТЫ С МАГНИТАМИ

Также по просьбе коллеги сделал винты со встроенными магнитами для подвешивания вещей:

Вы можете найти их здесь: УНИВЕРСАЛЬНЫЕ МАГНИТНЫЕ ДЕРЖАТЕЛИ для Elegant Screwiverse (HSW)

ВИНТЫ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ

Я добавил шурупы с резьбовыми отверстиями для листового металла и шурупы по дереву:

Все разновидности можно найти здесь: Шурупы с резьбовыми отверстиями для Elegant Screwiverse.

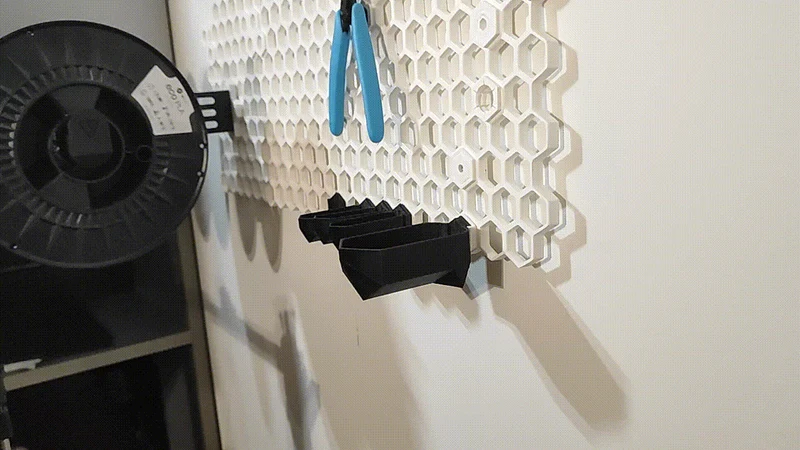

НАСТЕННЫЙ МОНТАЖ

Для настенного монтажа есть 3 варианта.

Первый представляет собой очень простую вставку, с помощью которой он крепится непосредственно к стене. Еще я сделал к нему заглушку, чтобы винт дюбеля не был виден.

Второй вариант имеет шуруп, с помощью которого он крепится к стене. Используется одна вставка или случайный разъем. Опять же для него есть заглушка, чтобы дюбель-шуруп не был виден.

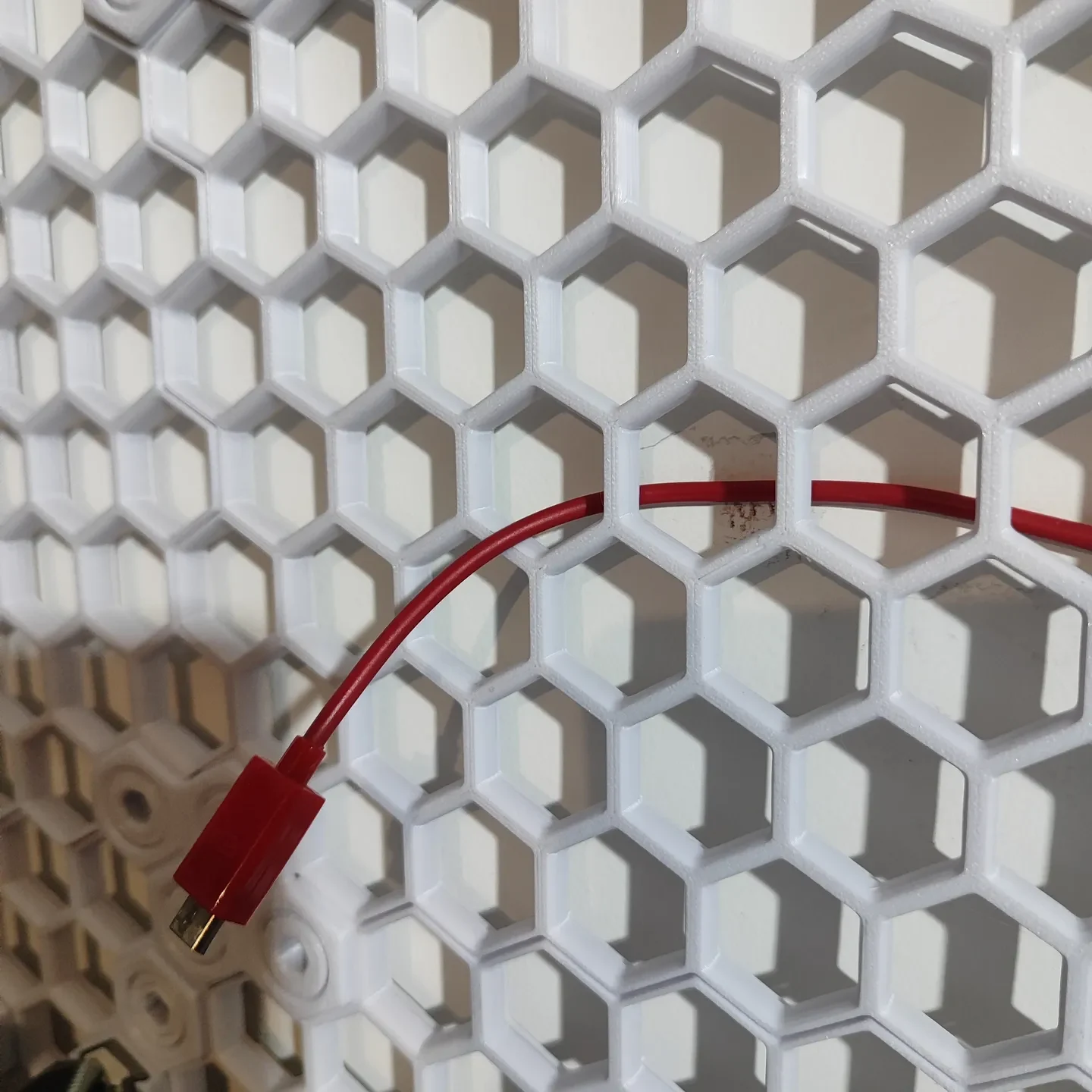

Третий вариант имеет отступ от стены для прокладки кабелей (аналогично монтажу Multiboard).

Шуруп, который я сделал, смещает стену на 6, 8, 10, 12, 15, 20, 25, 30, 35 и 38 мм.

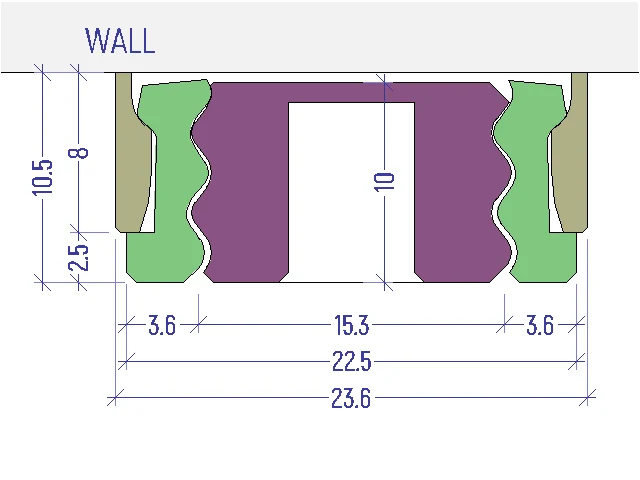

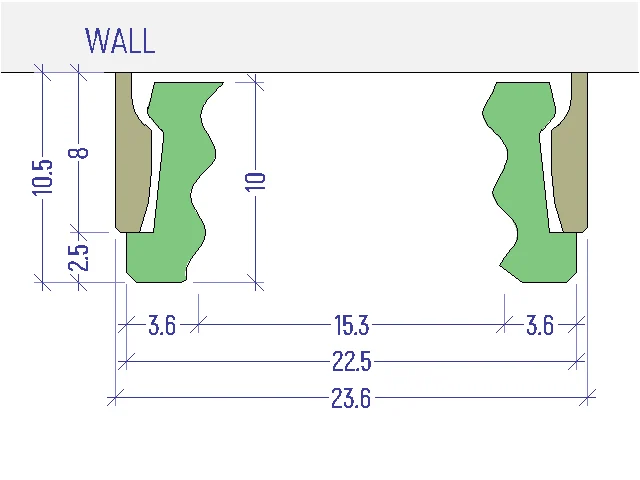

Схема следующая:

Следует учитывать, что головка винта для дюбеля не должна быть больше 10 мм.

Опять же, используется одиночная вставка или случайный соединитель. Шапка такая же, как и выше.

ДРУГИЕ

Для удобства я также сделал шаблон для сверления в стене под сверла диаметром 6, 8 и 10 мм.

Для контроля направления я разместил маркеры на задней стороне, чтобы их не было видно после установки. Еще мне не понравилось в оригинальной версии, что можно увидеть какие-то треугольники. В конце концов, это нужно было проконтролировать только один раз, при ввинчивании.

Я также сделал маркеры для шестигранных ключей диаметром 6, 8 и 10 мм.

ИСТОЧНИК

Так как исходного файла у меня не было, то создал тему с нуля. Я использовал определение, которое никто не дал лично, но, к сожалению, они несовместимы.

Резьбы выкладываю в формате DWG (сплошные), если они кому-то нужны.

Если кому-то нужны дополнительные детали, сделаю.

Вы также можете увидеть мои ШЕСТИГРАННЫЕ КОРОБКИ с элегантными держателями Screwiverse, которые можно менять произвольно и в любое время.

ЖУРНАЛ ИЗМЕНЕНИЙ:

19 апреля 2024 г. Добавлены 3-контактные разъемы.
11 МАЯ 2024 г. Опубликован адаптер HEX 13 для Elegant Screwiverse
19 МАЯ 2024 г. Опубликовано Винты с резьбовыми отверстиями для Elegant Screwiverse
18 ИЮНЯ 2024 г. Опубликованы УНИВЕРСАЛЬНЫЕ МАГНИТНЫЕ ДЕРЖАТЕЛИ для Elegant Screwiverse (HSW)
25 ИЮНЯ 2024 г. Добавлено НАСТЕННОЕ КРЕПЛЕНИЕ SW ВИНТОМ (8, 10, 12, 15, 20 и 25 мм для стены).
27 ИЮЛЯ 2024 г. Добавлены РАЗЪЕМЫ ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ (2P, 3P и 4P)
29 ИЮЛЯ 2024 г. Добавлено НАСТЕННОЕ КРЕПЛЕНИЕ SW ВИНТОМ (30, 35 и 38 мм к СТЕНЕ).
18 октября 2024 г. Добавлены шаблоны сверлений.
18 ДЕКАБРЯ 2024 г. Опубликовано MULTICONNECT SCREWS для вставки Elegant Screwiverse.
24 ЯНВ 2025 г. Добавлен ВИНТ С ШЕСТИГРАННЫМ КЛЮЧОМ 8 и 10 мм (КРЫШКА ДЛЯ НАСТЕННОГО МОНТАЖА)
