Инструмент для замены сопла MK4

С Nextruder у вас есть два способа заменить насадку: вы можете заменить весь хотэнд или просто отключить насадку, не снимая весь узел.

Однако замена только насадки сопряжена с некоторым риском. При откручивании насадки необходимо крепко держать блок нагревателя. Если вы окажете слишком сильное давление на сопло, которое все еще частично соединено с терморазрывом, вы можете погнуть трубку сопла. Кроме того, нагреватель, просто висящий на проводах после снятия насадки, далек от идеала.

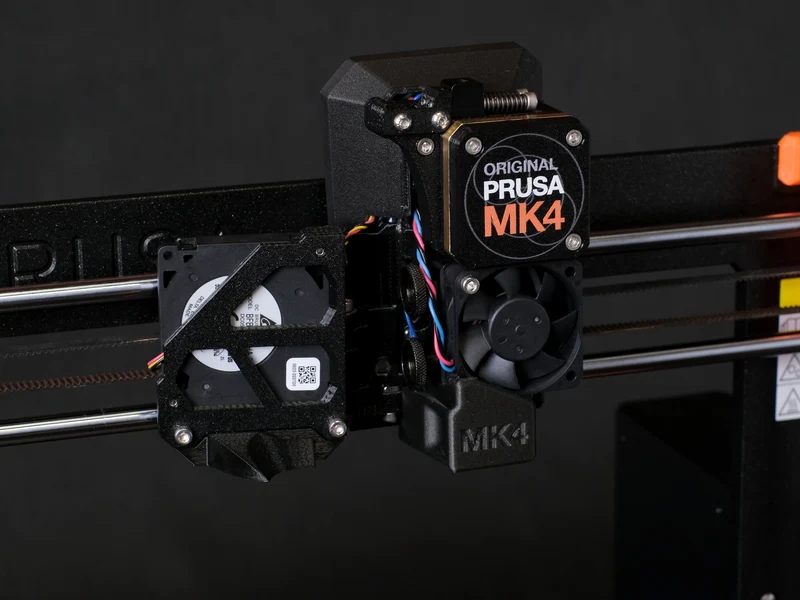

Этот аксессуар надежно фиксирует блок нагревателя Nextruder на месте. Это позволяет быстро менять насадки с минимальным риском изгиба трубки насадки. На разработку этого аксессуара вдохновил зажим блока нагревателя для замены сопла IBNobody.

Доступные варианты
Инструмент для замены насадки — носок MK4: для использования с хотендом с силиконовым носком.
Инструмент для замены насадки — MK4: для использования с хотендом без силиконового носка.
Распечатать инструкции
настройки печати: 0,20 мм СТРУКТУРНЫЙ, 2 периметра, 15% заполнение сетки.
Материал для печати: Мы предлагаем углеродное волокно из смеси ПК (для устойчивости к высоким температурам, если обогреватель еще немного теплый, но также можно использовать PETG)
Необходимые инструменты
Универсальный ключ или шестигранная головка 7 мм.
Стальная щетка (для чистки сопла и блока нагревателя)
Внимание
Этот инструмент несовместим с форсунками E3D HF.

Как направлять

Безопасность и подготовка:

ВНИМАНИЕ. Перед началом установки убедитесь, что принтер полностью остыл до температуры окружающей среды. Попытка установить инструмент для замены сопел на горячий принтер может привести к серьезной травме из-за ожогов.

СОВЕТ: Чтобы предотвратить повреждение поверхности печати в результате падения какого-либо предмета, рекомендуется накрыть ее защитным слоем (например, куском ткани, плотным картоном).

Установка:
Выгрузите нить из Nextruder.
Убедитесь, что блок обогревателя чистый.
ВЫКЛЮЧИТЕ принтер.
Полностью откройте дверцу вентилятора (левый вентилятор), чтобы обеспечить беспрепятственный доступ к хотэнду.
Осторожно совместите инструмент для замены сопла MK4 с блоком нагревателя хотэнда. Убедитесь, что вы используете правильный вариант инструмента для вашего хотэнда (с силиконовым носком или без него).

Аккуратно наденьте инструмент для замены насадки на блок нагревателя.

Продолжайте подталкивать инструмент к вентилятору радиатора, убедившись, что он надежно закреплен на месте.

Ослабьте оба винта с накатанной головкой, крепящие хотенд внутри Nextruder. Не удаляйте их полностью. Нескольких оборотов достаточно.

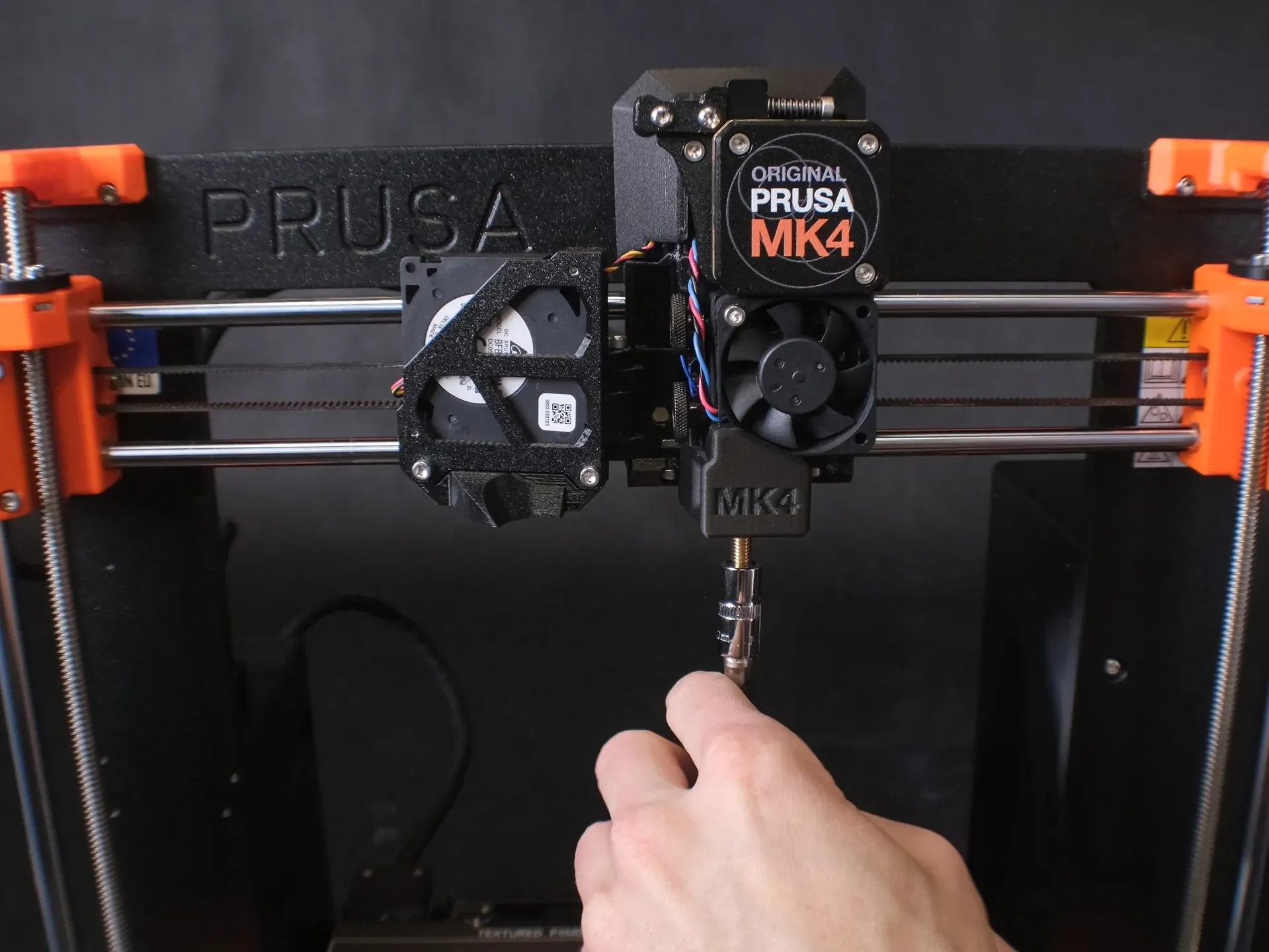

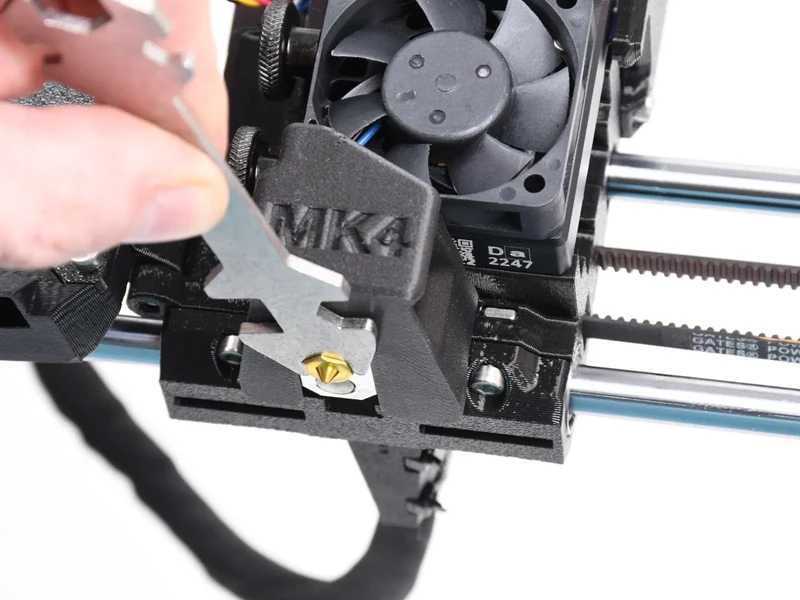

Теперь вы можете легко освободить насадку.

ВНИМАНИЕ: После замены насадки не забудьте затянуть оба винта с накатанной головкой, крепящие хотэнд в Nextruder!

Журнал изменений

03.2024 — Начальная версия 1.0 (R1)
