Регистрационные значки для гравюры.........

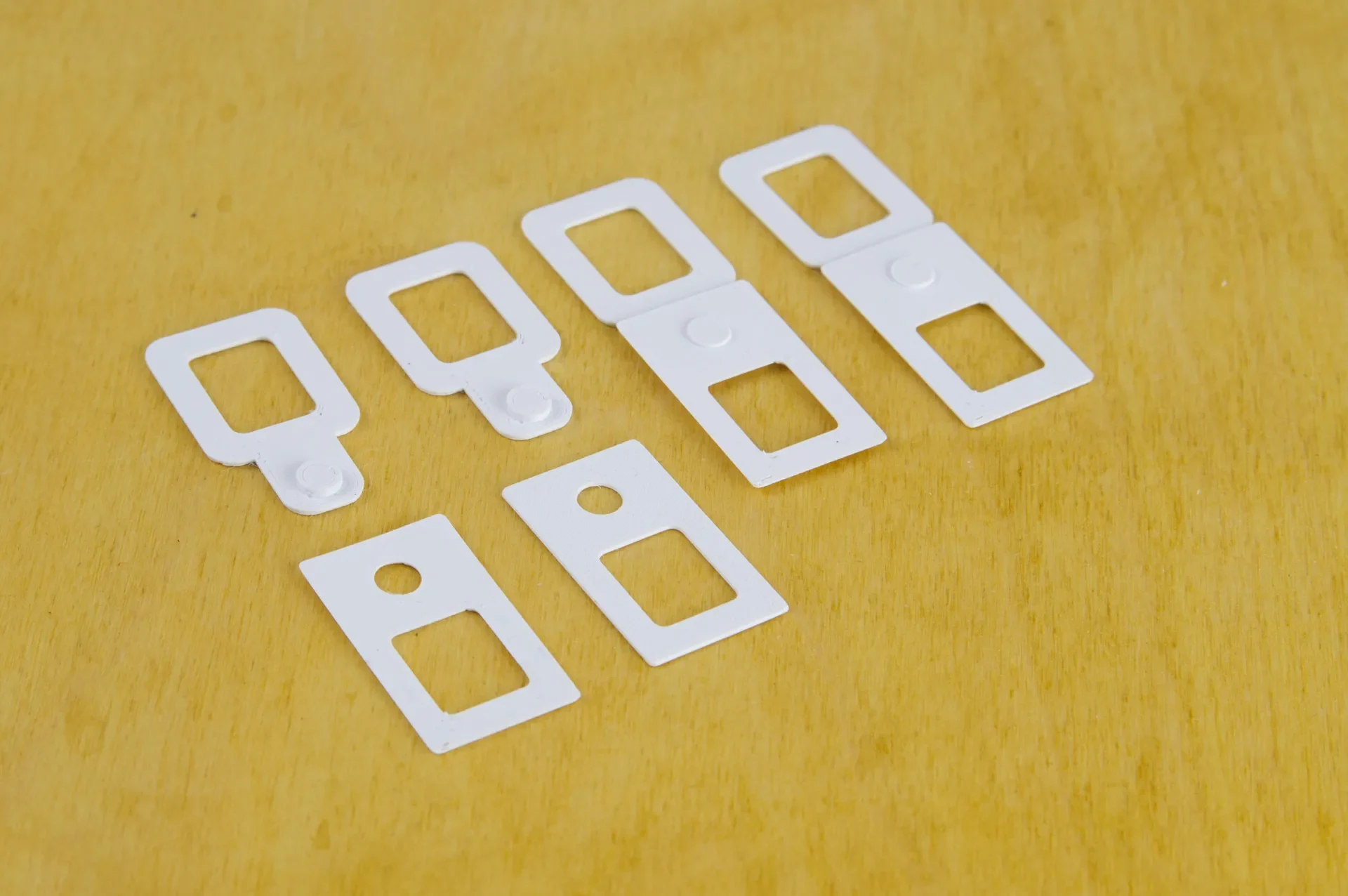

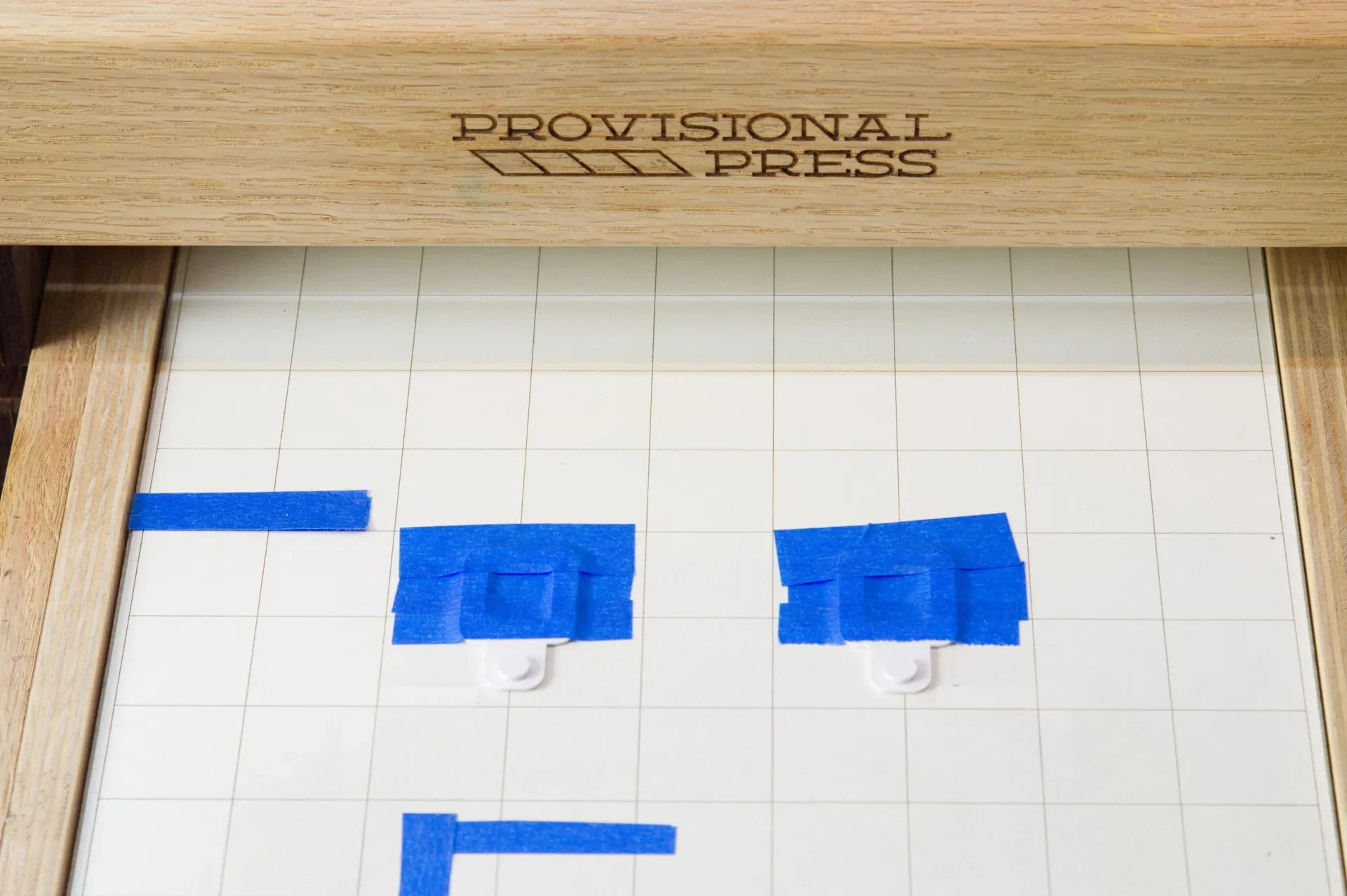

Булавки и язычки используются для регистрации многоцветных рельефных отпечатков.

Распечатайте как минимум два пина, а затем столько вкладок, сколько вам нужно для печати.

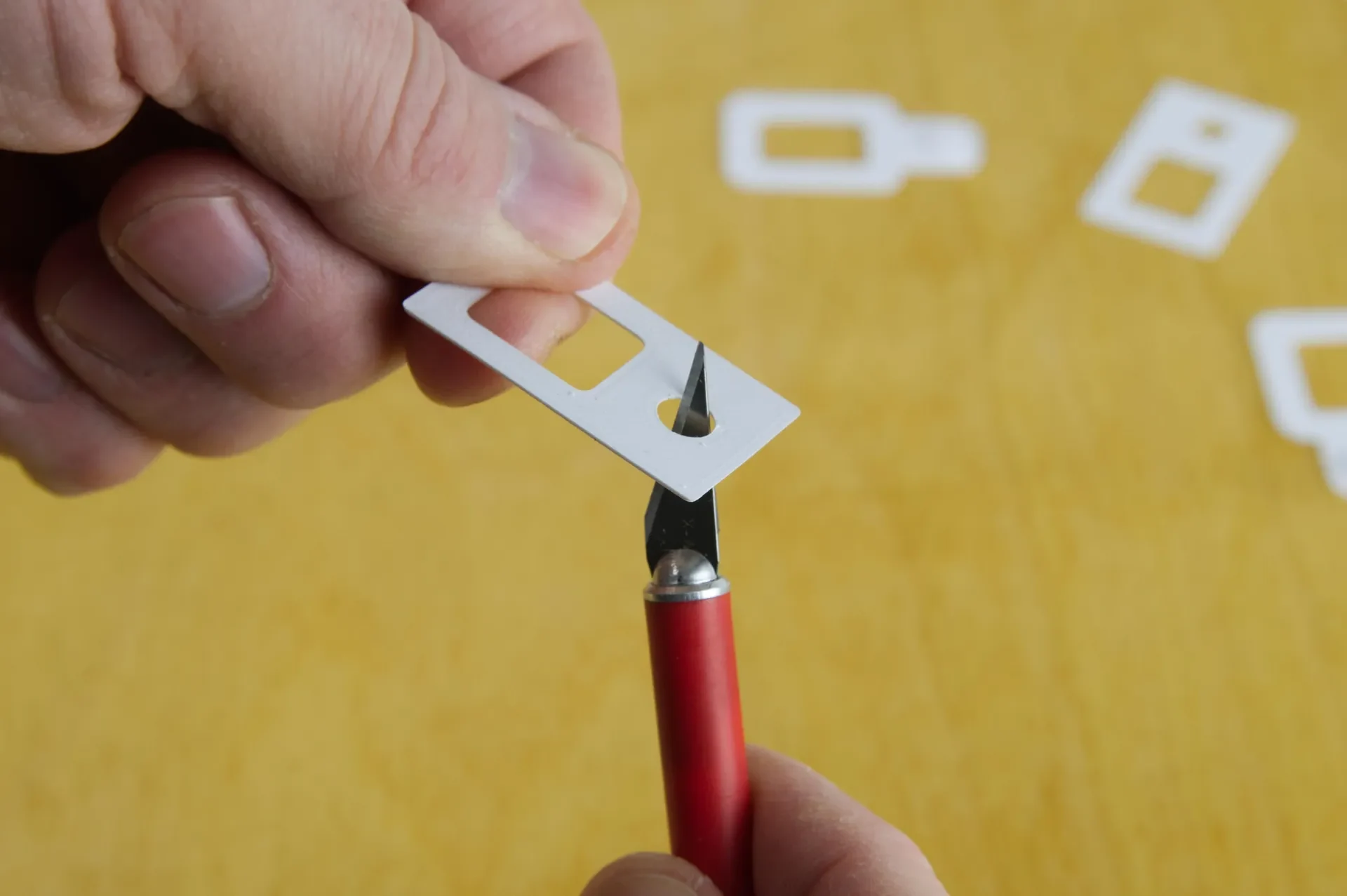

При печати выступы должны плотно прилегать к штифтам. Это сделано специально. В зависимости от вашего принтера допуск может подходить, а может и не подходить. Я распечатываю выступы, а затем, если они слишком тугие, я просто слегка проводю их внутрь отверстия лезвием X-ACTO.

После спиливания выступ должен слегка плотно прилегать к штифтам, но не слишком плотно и, очевидно, не слишком свободно. Добро пожаловать в 3D-печать!

Примечание: это очень тонкие отпечатки! Я напечатал свой на высоте слоя 0,1.

Для вкладок используется пластик стоимостью около 0,01 доллара, поэтому, если вы испортите одну из них, пытаясь сбрить ее до идеального прилегания, это не будет большой потерей.

Файл OpenSCAD включен, если вы хотите внести какие-либо изменения.

Дополнительная информация: https://rasterweb.net/raster/2024/02/18/printmaking-registration-pins/.
