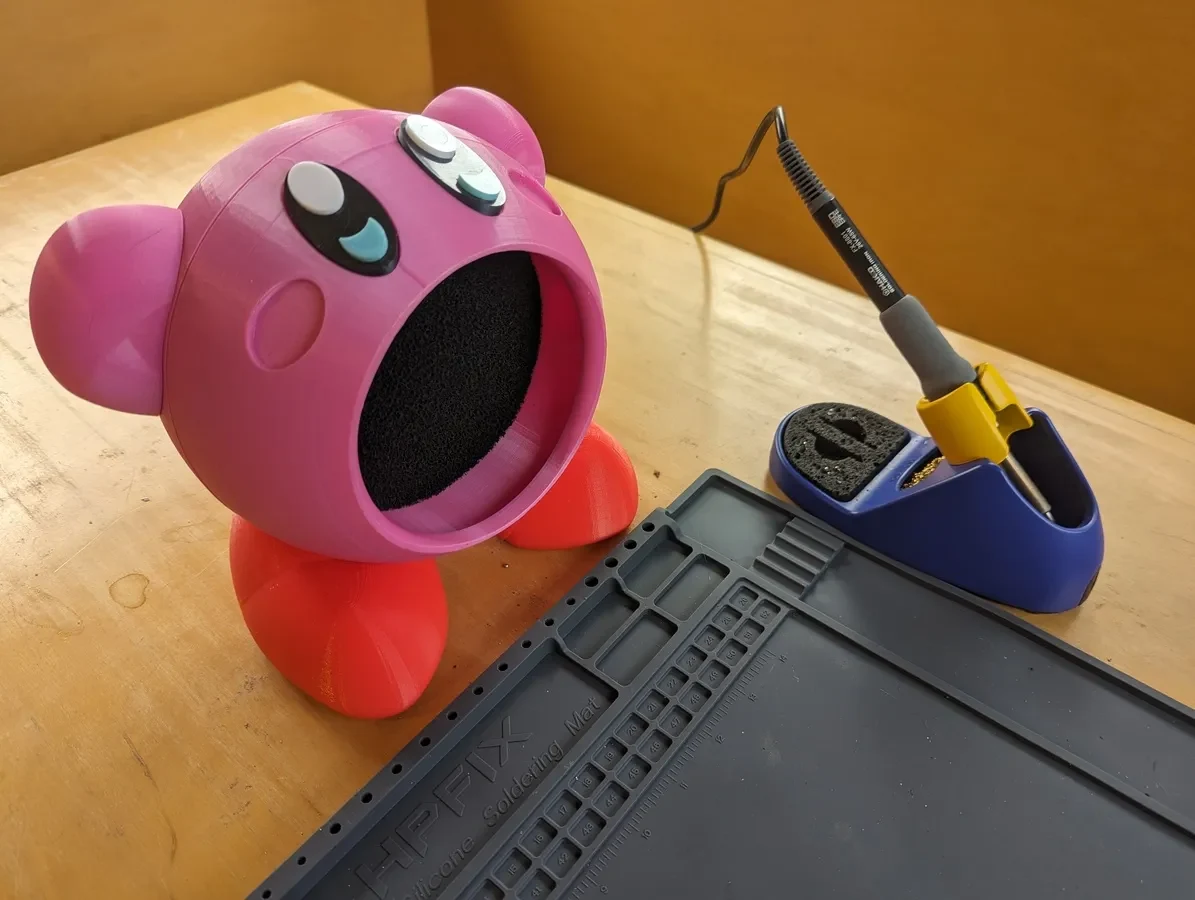

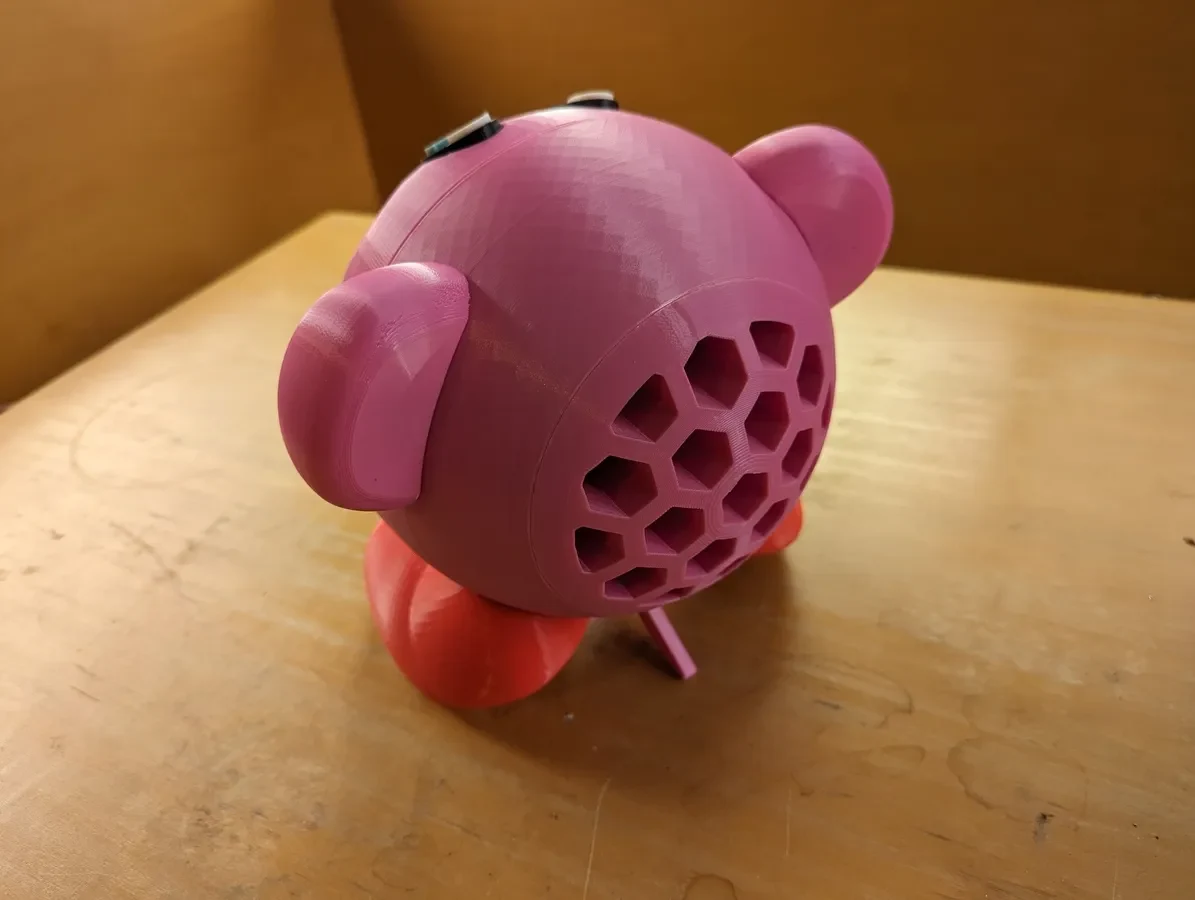

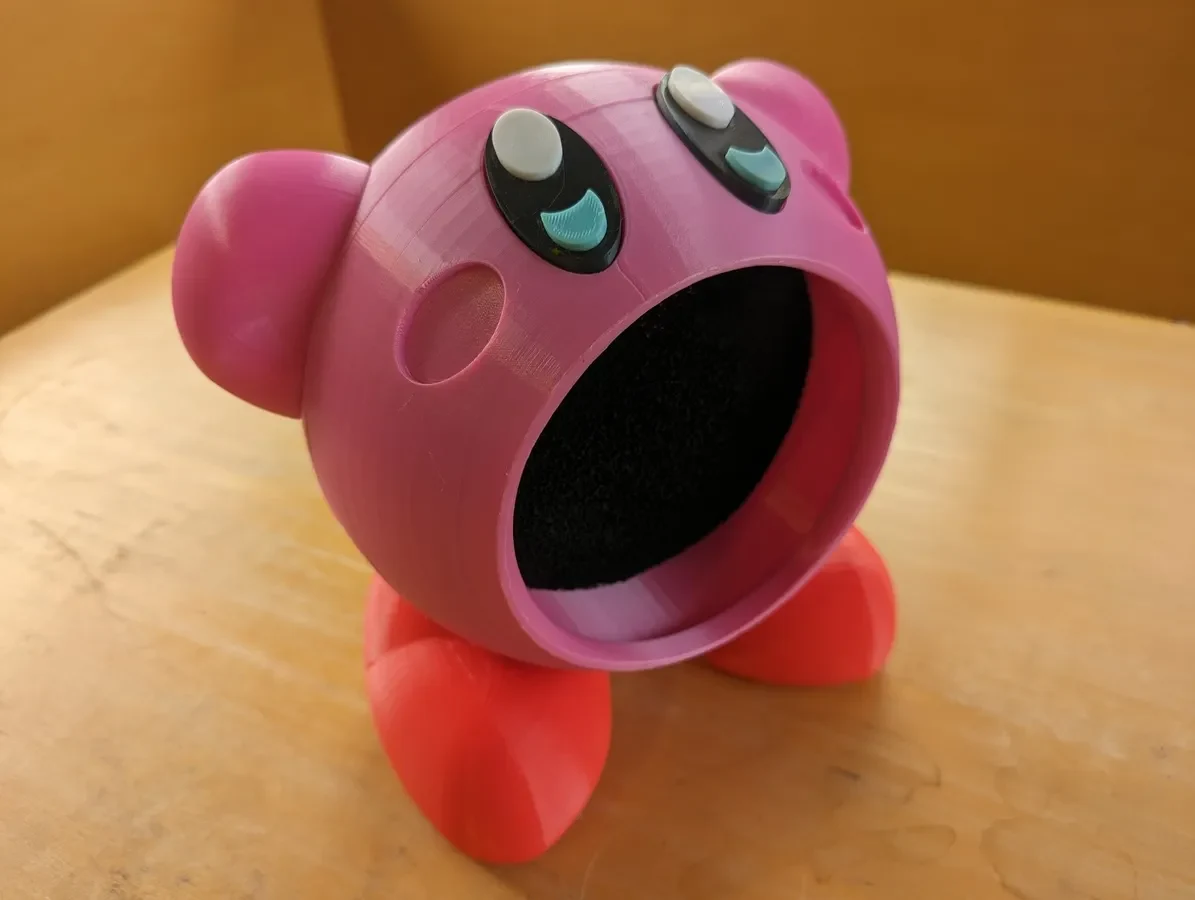

Kirby Fume Extractor для 120-мм вентилятора (ремикс)........

Я увеличил фантастическую модель вытяжного устройства Кирби Криса Борге, чтобы она поместилась в 120-мм вентилятор! Я изменил расположение отсека для вентиляторов, поэтому для 120-мм вентилятора обрезка не требуется. Доступны варианты использования винтов или термофиксирующих вставок для крепления вентилятора. Я также интегрировал части глаз JosteinG, чтобы можно было распечатать различные части глаз в соответствующих цветах.

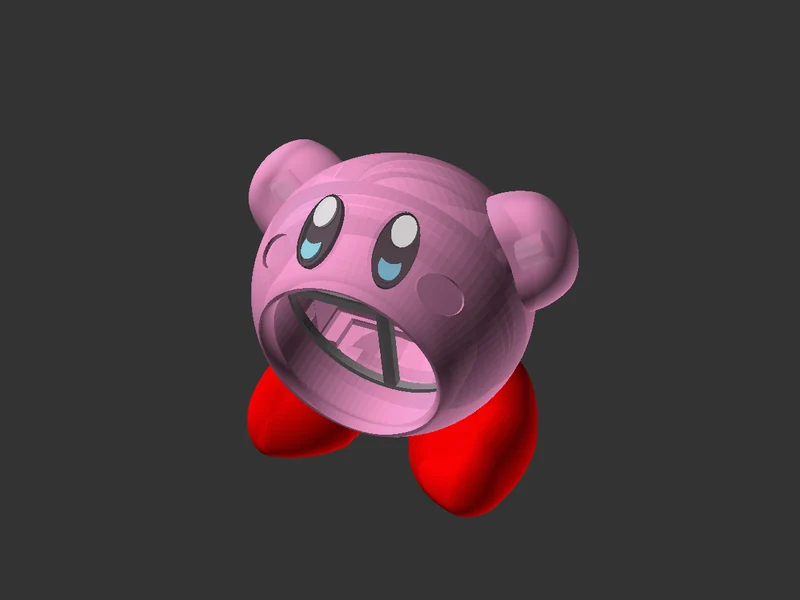

�� использовал OpenSCAD для изменения исходной модели. Исходный код и использованные оригинальные детали модели включены.

Аппаратное обеспечение
120-мм вентилятор
130-мм фильтр с активированным углем (я использовал этот)
4 винта M4 для крепления вентилятора (часто они идут в комплекте с вентилятором)
Опционально: термофиксированные вставки, если вы предпочитаете их вместо винтов для нарезания резьбы.
Дополнительно: при желании адаптер источника питания вместо того, чтобы просто прокладывать проводку вентилятора сзади. Я подключил проводку вентилятора к настраиваемой ложной плате USB-C (например, одной из них, настроенной на 12 В) и установил ее в заднюю часть корпуса перед сборкой.
Печать

Все мои детали Kirby напечатаны из PLA.

Я использовал ряд различных настроек для разных частей.

Чтобы упростить печать, я включаю файл своего проекта (kirby.3mf) со всеми деталями, настроенными точно так, как я их напечатал.

Настройки отдельных частей:

Лицо:
Ориентирован ртом вниз.
3 периметра
5% поддержка кубического заполнения
Нижняя заливка архимедовых аккордов
Брим включен
Назад:
Ориентирован задней стороной вниз
3 периметра
5% поддержка кубического заполнения
Нижняя заливка архимедовых аккордов
Брим включен
Окрашенные вручную опоры на резьбе корпуса, плотно прилегающие
Гриль:
10% поддержка кубического заполнения
Нижняя заливка архимедовых аккордов
3 периметра
Автоматические опоры, плотный стиль
Внутренняя прокладка вентилятора:
10% поддержка кубического заполнения
3 периметра
Оружие:
10% поддержка кубического заполнения
3 периметра
Концентрические узоры заливки сверху и снизу
Рукоятки:
20% поддержка кубического заполнения
3 периметра
Ноги:
10% адаптивное кубическое заполнение
3 периметра
Кон��ентрический узор с верхней заливкой
Окрашенные вручную опоры на опорах, выступ вставки разъема, органический стиль
Разъем для ножек:
20% адаптивное кубическое заполнение
4 периметра
Основы для глаз:
5% поддержка кубического заполнения
Вставки для глаз (синие):
5% поддержка кубического заполнения
Вставки для глаз (белые):
5% поддержка кубического заполнения
Архимедовы аккорды сверху и снизу.
Сборка

Общие этапы сборки:

Приклейте или иным образом прикрепите ножки к разъему для ножек.
Вставьте ножки с разъемом для ножек в паз задней части корпуса.
Я решил не приклеивать разъем для ножек к задней части корпуса, чтобы ножки можно было снять/отрегулировать позже. Я закрепил синюю гвоздь (замазку для подвешивания картинок) в заднюю часть корпуса за соединителем ножек, чтобы удержать соединитель ножек на месте.
Если вы решили напечатать заднюю часть тела с использованием вставок для термофиксации, установите четыре вставки для термофиксации.
Пропустите проводку вентилятора через отверстие/прорезь в задней части корпуса.
Вставьте и закрепите вентилятор на задней части корпуса.
Поместите внутреннюю прокладку вентилятора на заднюю часть корпуса, где будет прикручиваться лицевая часть корпуса.
Поместите угольный фильтр поверх внутренней прокладки вентилятора.
Прикрутите лицевую часть корпуса к задней части корпуса. Угольный фильтр между двумя деталями заполнит зазоры в резьбе винтов и плотно удержит детали корпуса.
Прикрутите заднюю решетку вентилятора корпуса к задней части корпуса.
Приклейте/прикрепите булавки для рук к рукам и приклейте/прикрепите руки к туловищу.
Склейте/прикрепите части глаз вместе и приклейте/прикрепите собранные глаза к корпусу.
