Линейный вентилятор для вентиляции 3D-принтера - воздуховод

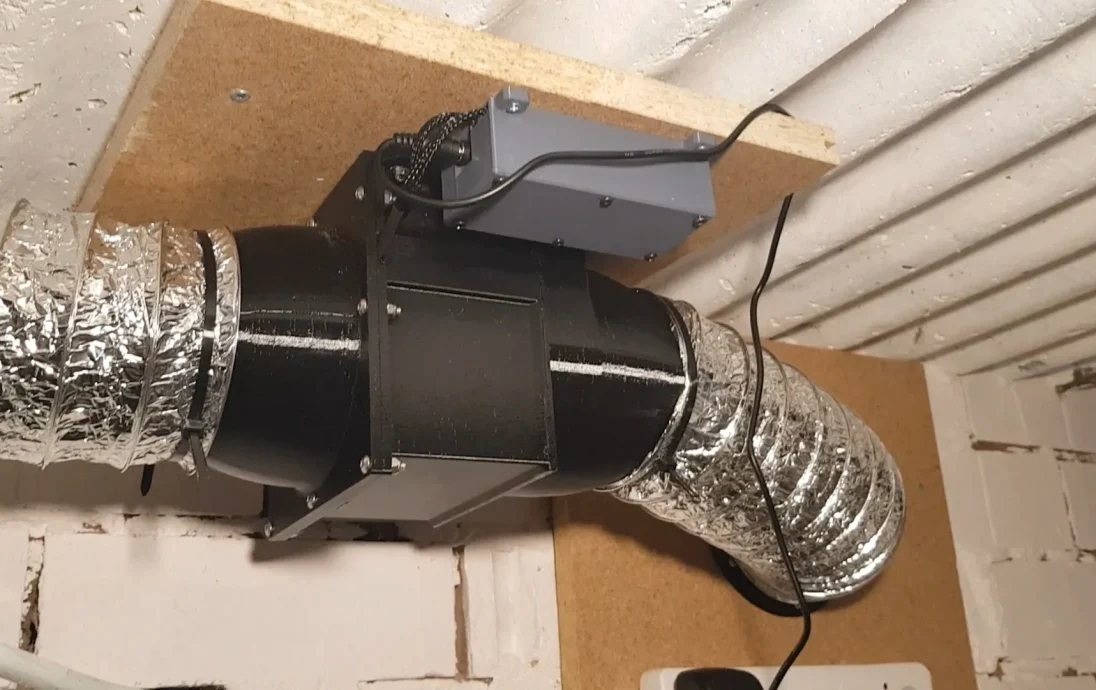

Это следующая версия вентиляции 3D-принтера, которую я построил для корпусов своих 3D-принтеров. На видео показано, как монтировались воздуховоды, соединители воздуховодов и ворота. Здесь также показано, как я исследовал и разработал встроенный вентилятор с использованием вентиляторов для ПК. Все детали были спроектированы в Fusion 360 и напечатаны на 3D-принтере из PETG. Я считаю, что вентиляция удаляет запахи 3D-печати, что отлично подходит для работы в неболь��их помещениях.
Видео о том, как я исследовал и спроектировал рядный вентилятор с достаточной силой всасывания.
Первый вариант системы вентиляции показан в этом видео: https://youtu.be/dnUz8IxtlMo

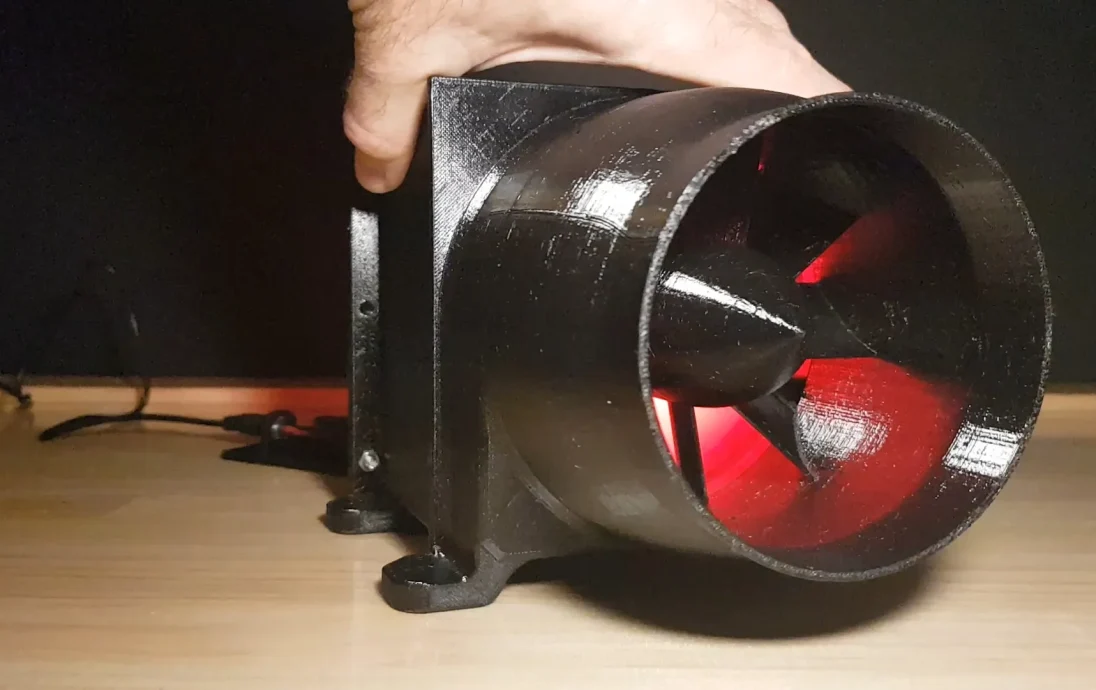

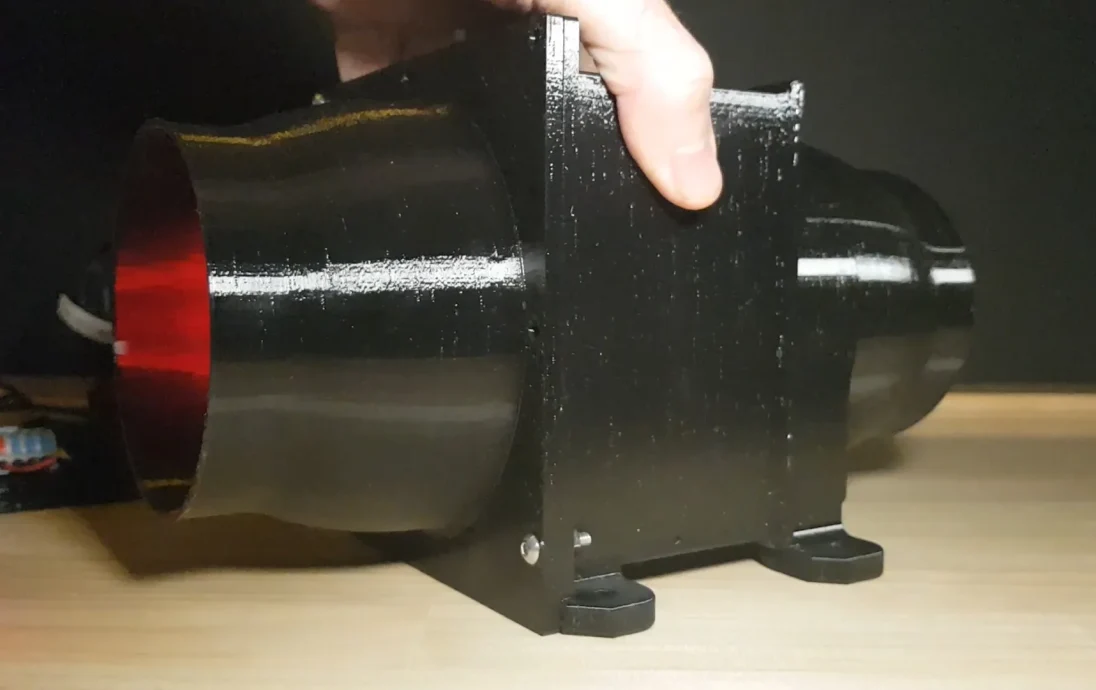

Вентиляторы для ПК, которые я использовал, — это 12-вольтовый вентилятор Cooler Master SickleFlow с красной светодиодной подсветкой, рассчитанный на 12 В, со статическим давлением 2,5 мм водного столба. Два вентиля��ора ПК размещены в корпусе со статором между ними. Посмотрите видео, чтобы увидеть сборку. Перед установкой снимите резиновые вибропанели с углов вентиляторов ПК.
Настройки печати:
Никаких опор не требуется.
Я использовал PETG для прочности и долговечности. ПЛА не рекомендуется.
Для прочности распечатайте минимум 5 стен.
25% заполнение.
Розетка и корпус склеены эпоксидным клеем. Впускное отверстие и корпус соединяются восемью болтами М4 диаметром 16 мм и нейлоновыми гайками.
STL для соединителей воздуховодов расположены здесь:
Соединители и розетки для вентиляционных воздуховодов 4 дюйма / 100 мм
https://www.printables.com/model/1078878-4-inch-100mm-ventilation-ducting-connectors-and-ou
Выпускной соединитель для корпуса Bambulab P1S
https://www.printables.com/model/1078881-bambulab-p1s-enclosure-exhaust-outlet-connector-fo
ОБНОВЛЕНИЕ от 17 февраля 2025 г.: Добавлена версия файла Fusion f3d с впускным и выпускным отверстиями диаметром 75 мм. Я думаю, что это версия с 3-дюймовым воздуховодом. Просто изменил размеры розетки на эскизе 3, а затем слегка перетащил кривую на эскизе 6, чтобы убедить��я, что толщина стенки одинакова. Не проверял, какой эффект будет иметь уменьшение размера воздуховода, но все должно быть в порядке. Имя файла: Корпус вытяжного вентилятора турбины v8 75 мм, версия.f3d
