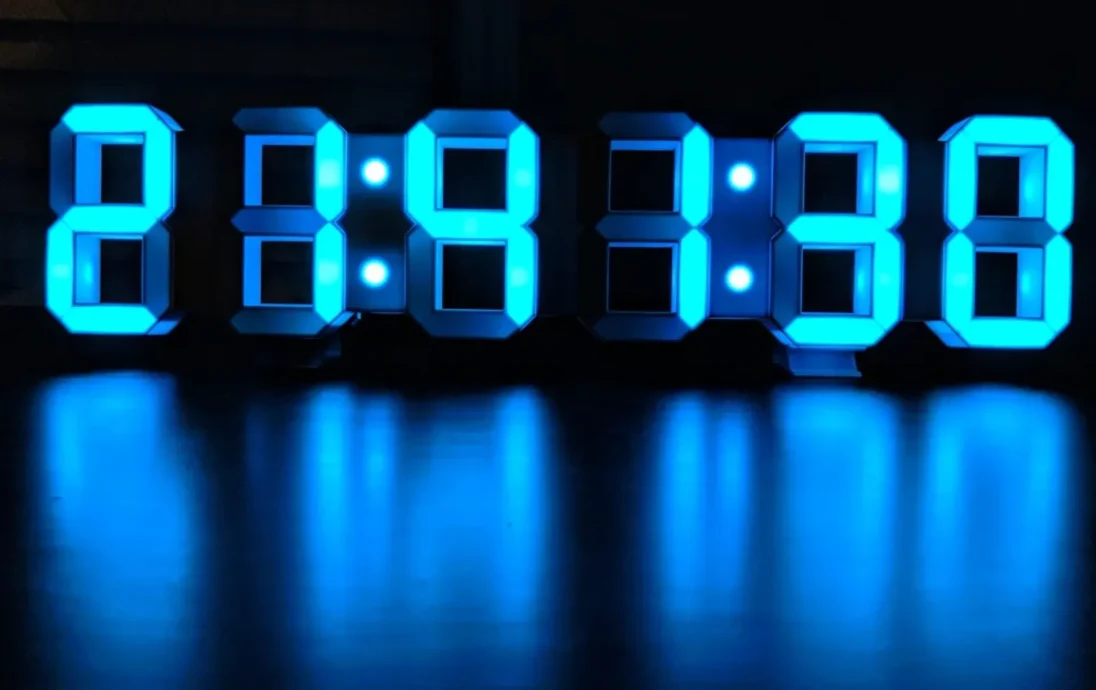

7-сегментные светодиодные часы

Новые

Источник:

www.printables.com

Представлено на All3DP!

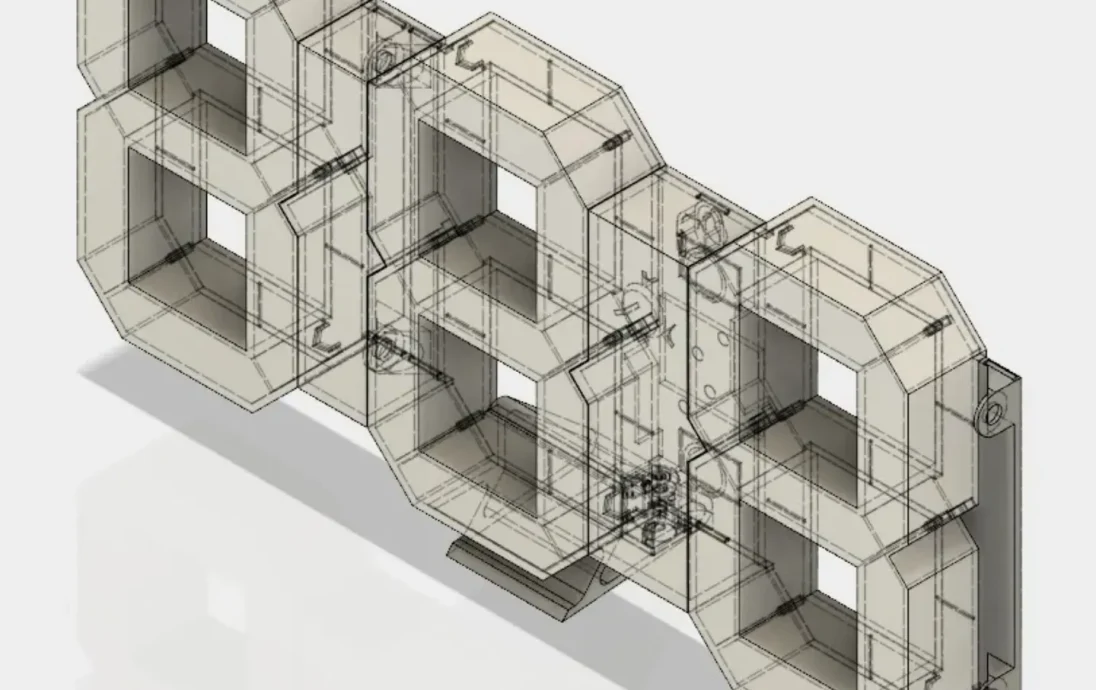

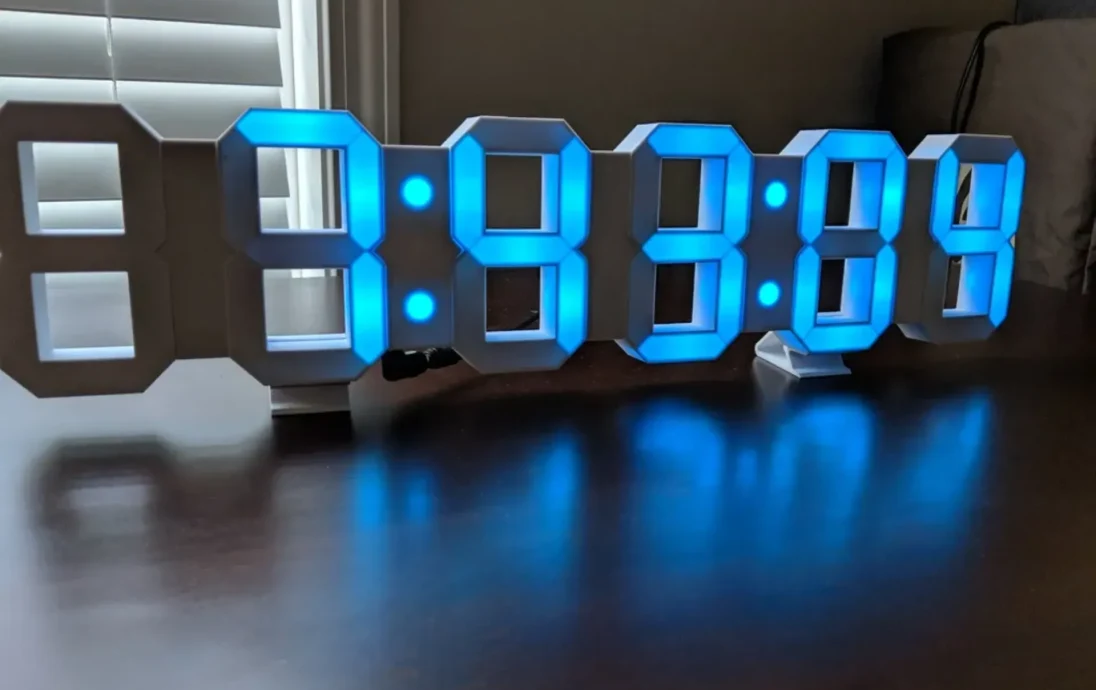

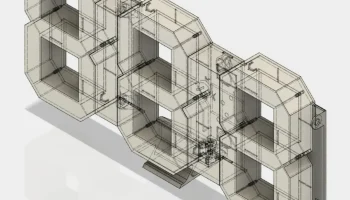

Эти 7-сегментные светодиодные часы были почти полностью напечатаны на 3D-принтере, за исключением нескольких креплений… и, конечно же, электронных компонентов, которые аккуратно заключены внутри самих часов. Он основан на полупрозрачных свойствах тонких слоев белого PLA для достижения светорассеяния, необходимого для освещения отдельных сегментов. Я создал этот проект, чтобы получить больше опыта в моделировании 3D-печати с использованием Fusion 360, попрактиковаться в навыках пайки и получить возможность немного заняться программированием ESP8266/Arduino.

*Особенности*

повесьте его на стену, используя встроенные отверстия, или распечатайте 2 дополнительные подставки для настольной конфигурации.
позволяет избежать дрейфа часов за счет периодической синхронизации с NTP

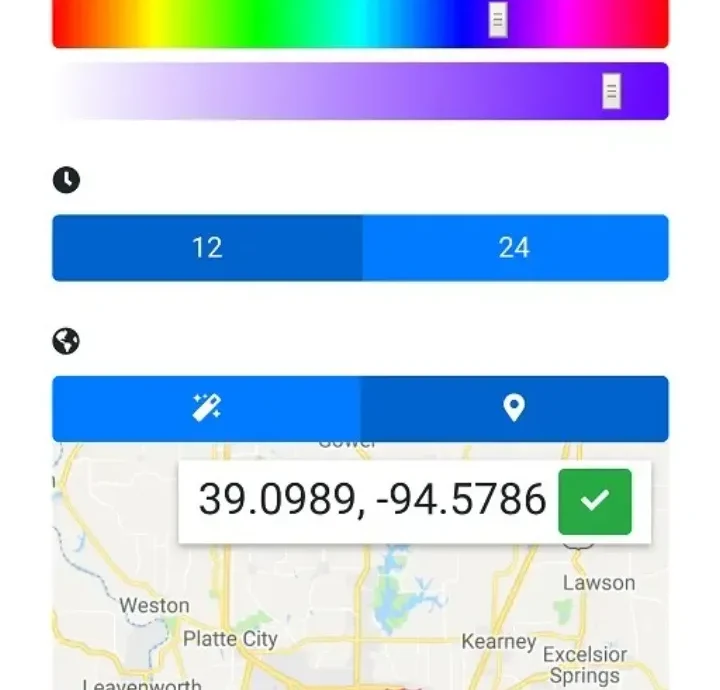

автоматическое определение часового пояса (использует IP для приблизительного определения вашего местоположения, что должно работать для большинства сценариев; это можно переопределить более точным местоположением, если оно получает неправильное местоположение)
автоматическая настройка летнего времени — нет необходимости вручную прыгать вперед или назад
12-часовой или 24-часовой формат

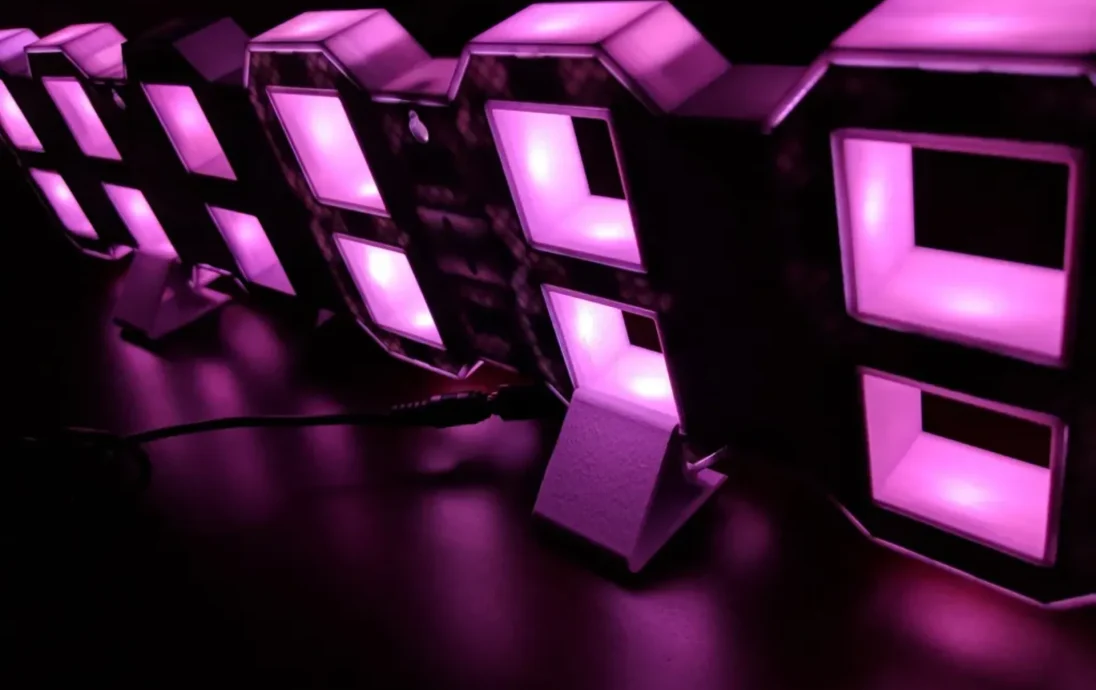

пользовательские цвета светодиодов — возможно более 16 миллионов цветов
выберите час: минута (ЧЧ: ММ) или ��ас: минута: секунда (ЧЧ: ММ: СС).
обновления прошивки по беспроводной сети
Настройки печати

Бренд принтера:

Ультимейкер

Принтер:

Ультимейкер 2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

высота слоя 0,15 мм; Сопло 0,4 мм

Примечания:

части покрытия толстой кишки должны быть напечатаны как минимум из 5 верхних и 5 нижних слоев, чтобы гарантировать, что рисунок заполнения не будет виден.

Пост-печать

Принадлежности

Без учета расходных материалов и инструментов (проволока, PLA, принтер, паяльное оборудование и т. д.) необходимые для часов расходные материалы выходят примерно в 30 долларов. Список ниже содержит ссылки на конкретные компоненты, которые я приобрел. Доставка некоторых из этих товаров может занять некоторое время, поэтому я бы рекомендовал сделать заказ как можно раньше.

1x WEMOS/LOLIN D1 Mini (клоны тоже работают)

1 светодиодная лента WS2812B RGB (1 м, 60 светодиод��в/м, IP30)

1 разъем питания PJ-037AH (альтернатива Mouser)

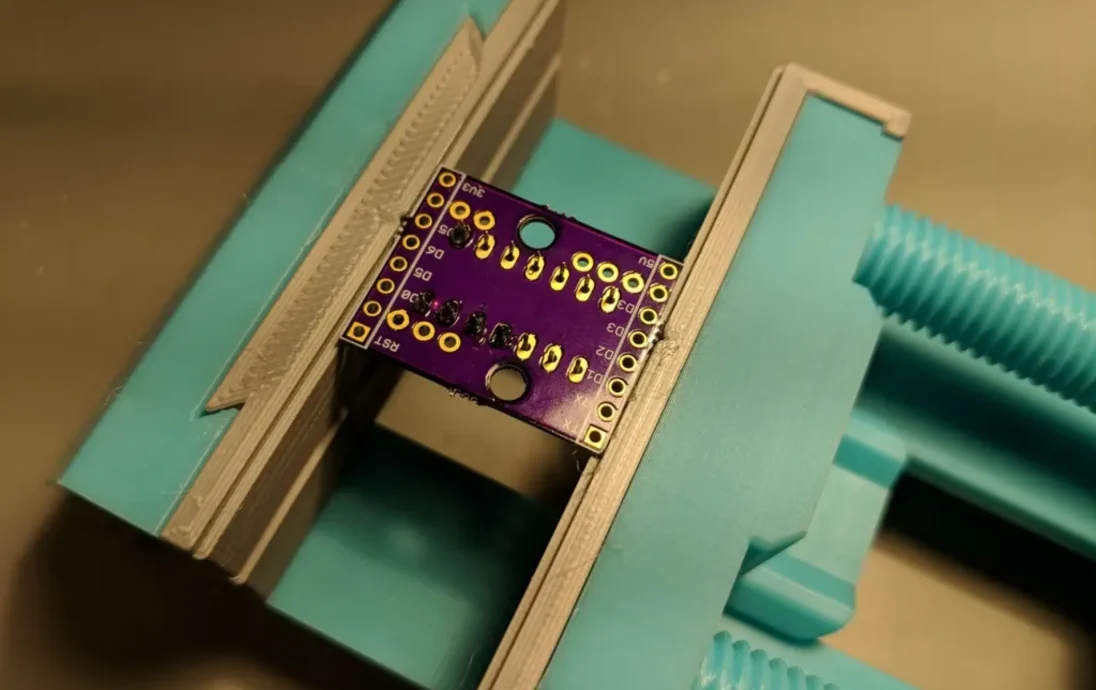

1 плата защиты часов (с медью толщиной 2 унции, опция FR4 0,8 мм)

1x SN74AHCT125N микросхема переключения уровня с 3 В на 5 В (альтернатива Mouser)

4 гайки/винта (#8-32 x 3/8 дюйма) (6x для конфигурации HH:MM:SS)

1 источник питания 5 В (рекомендуется не менее 3 А)

1x прямоугольный адаптер питан��я постоянного тока (только для конфигурации с настольной подставкой)

провод (я использовал одножильный провод 22AWG трех цветов*)

Партнерская ссылка

ПРИМЕЧАНИЕ. Диаметр крепежных отверстий составляет 4,5 мм. Если вам необходимо/хотеть использовать метрическую фурнитуру, вы, вероятно, можете заменить винты № 8-32 x 3/8 дюйма винтами M4 (длиной от 6 до 9 мм).

анимация сборки

Сборка

Загрузите эскиз и файлы данных с https://github.com/leoclee/7-segment-lock в D1 Mini (см. подробные инструкции в README на github). (В качестве альтернативы вы можете проверить ответвление кода, позволяющее использовать фоторезистор, от @RJFeddeler https://github.com/RJFeddeler/7-segment-lock)

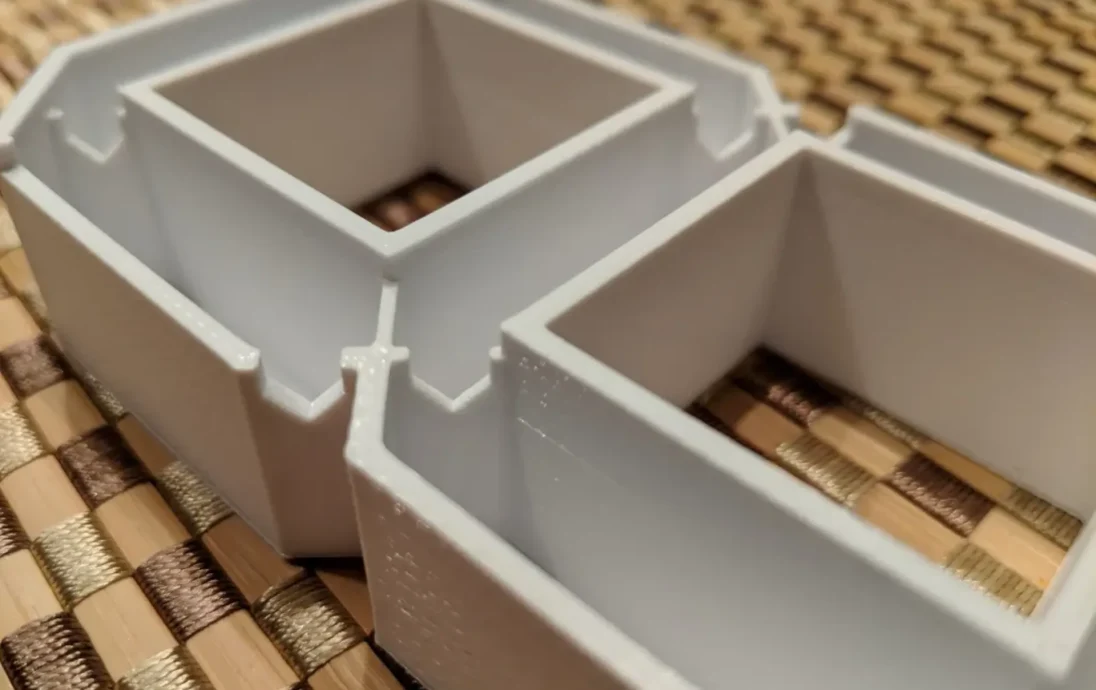

Соедините задние части, используя гайки и винты.
Припаяйте микросхему сдвига уровня SN74AHCT125N к печатной плате экрана ча��ов.
Припаяйте прилагаемые 8-контактные гнездовые разъемы от D1 Mini к печатной плате экрана часов.
Припаяйте провода питания и светодиода к печатной плате экрана часов.
Наденьте печатную плату экрана часов на колышки детали back_hour_mine.
Припаяйте разъем блока питания к проводам питания (обратите внимание на полярность вашего блока питания).

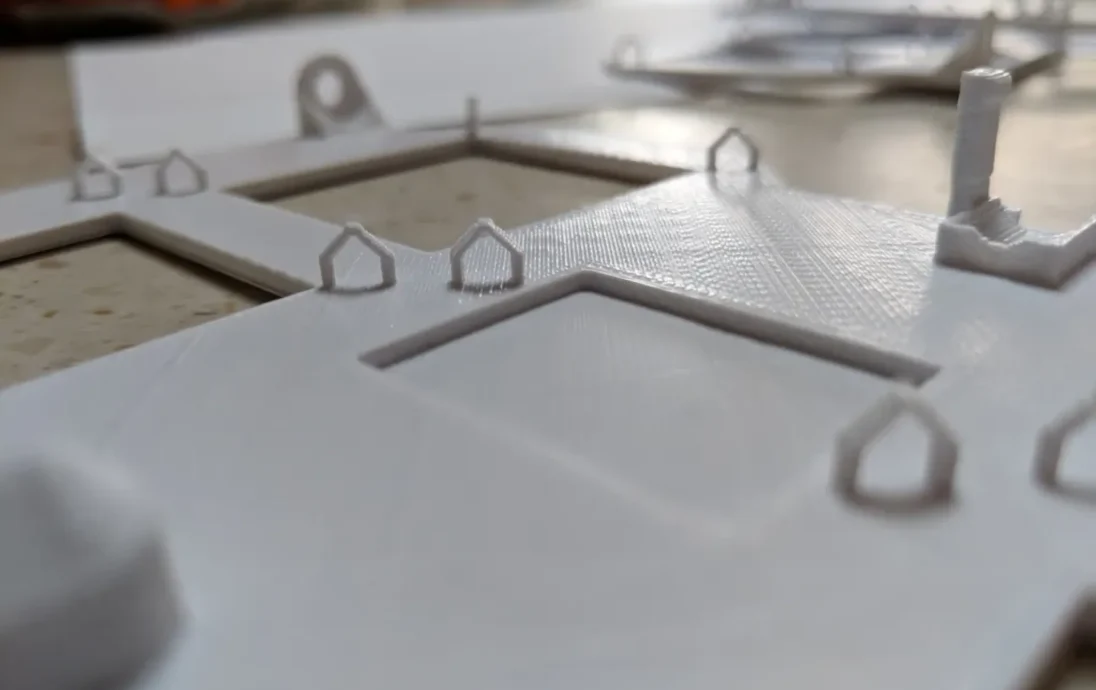

Припаяйте провода светодиодов к отдельным светодиодам в позициях двоеточия на фрагменте back_hour_mine (имейте в виду направление светодиодов, обычно указанное стрелками на самой полоске)

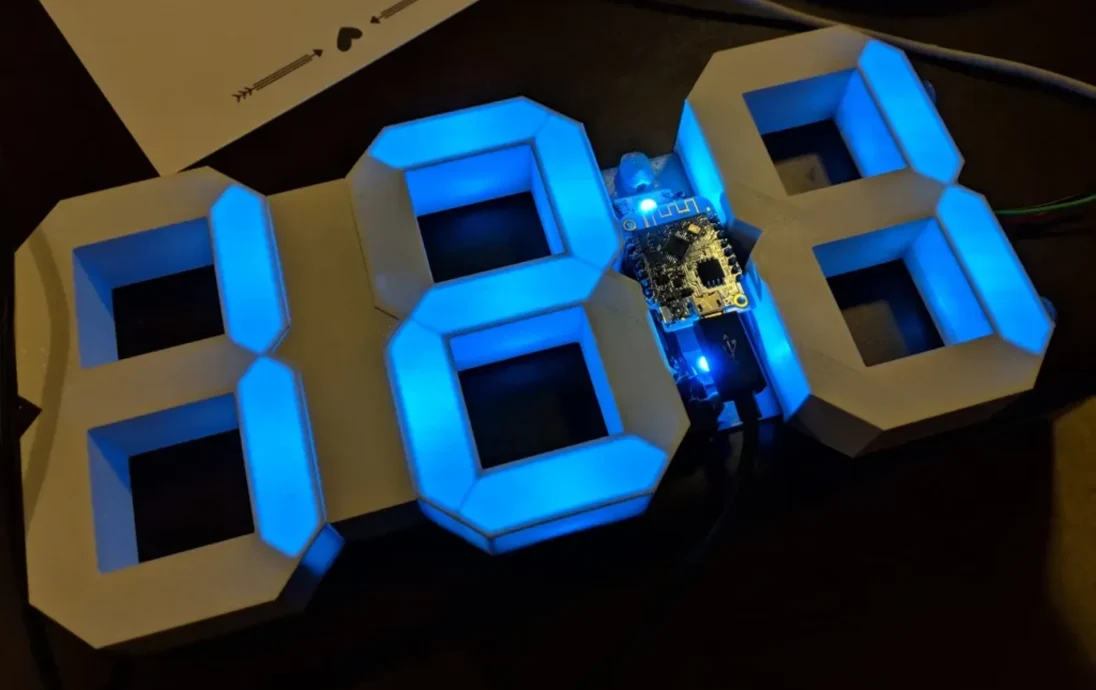

Подсоедините D1 Mini к печатной плате, вставив его штырьки в гнездовой разъем печатной платы — с этого момента схему можно периодически проверять.
Продолжайте припаивать светодиоды через направляющие провода вокруг цифр, пока все светодиоды не будут спаяны вместе, в основном в 2 полосы: 1 идет слева от контроллера (часы) и 1 справа от контроллера (минуты и секунды).
Закройте все различные сегменты или промежутки соответствующими 3D-печатными деталями.
(ДОПОЛНИТЕЛЬНО) Прикрепите подставки, если нет настенного крепления.
