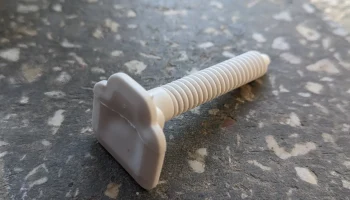

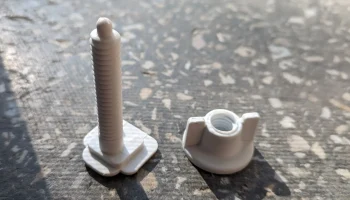

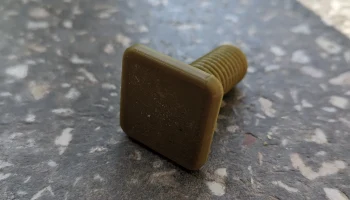

Болт и гайка сиденья унитаза

Однажды болт, удерживающий мое сиденье на унитазе, сломался. Я столкнулся с двумя вариантами: либо дождаться следующего дня, чтобы купить замену, которая также в конечном итоге сломается, либо использовать свои навыки и инструмент для изготовления более мощной и надежной замены.

Оценка ущерба

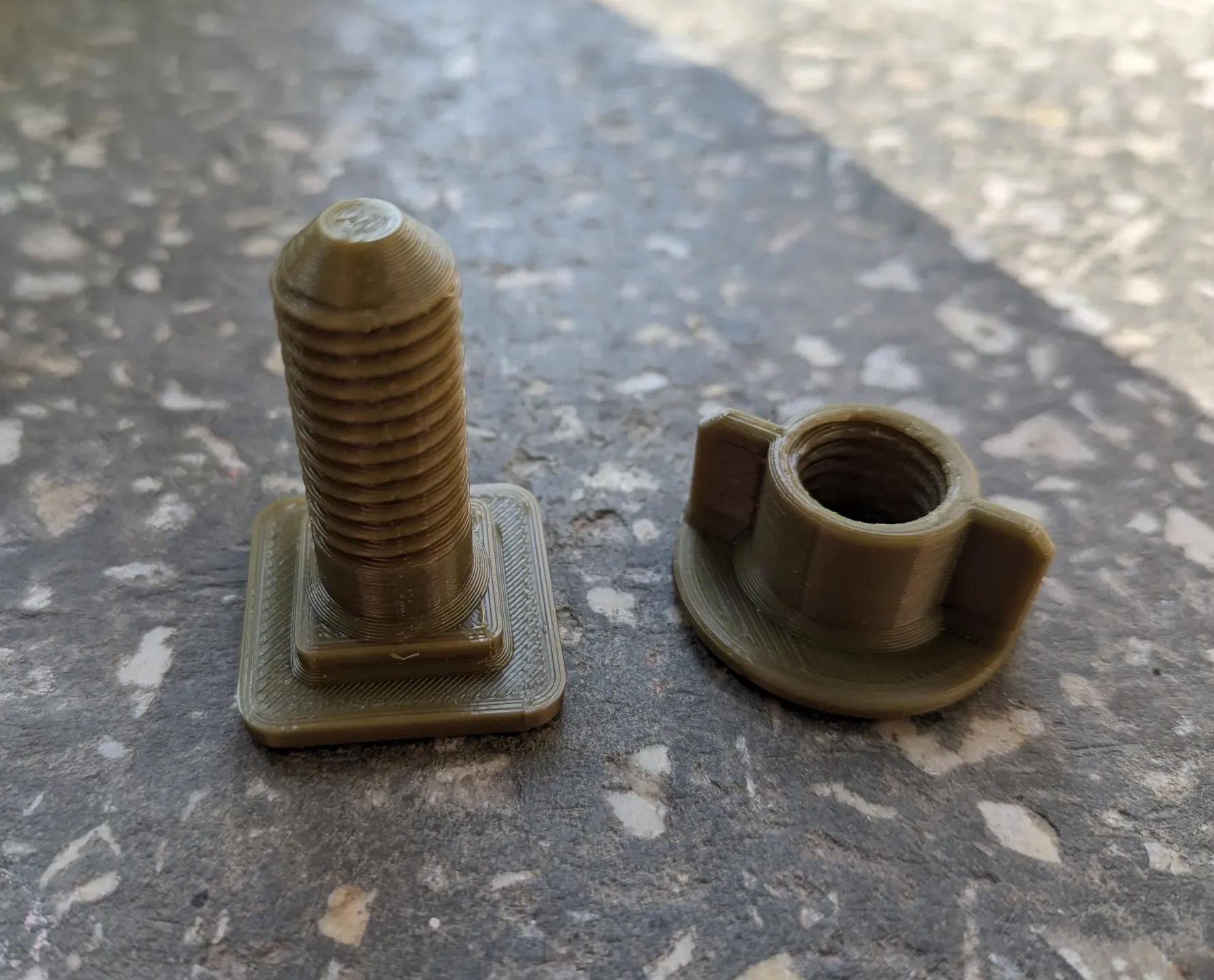

В процессе моделирования я понял, что нет смысла придерживаться оригинального дизайна с точки зрения диаметра и длины, поэтому я измерил крепежные отверстия на унитазе и изменил размеры, чтобы они лучше соответствовали моему конкретному случаю. Он должен работать для монтажных отверстий диаметром 14 мм и глубиной 15 мм.

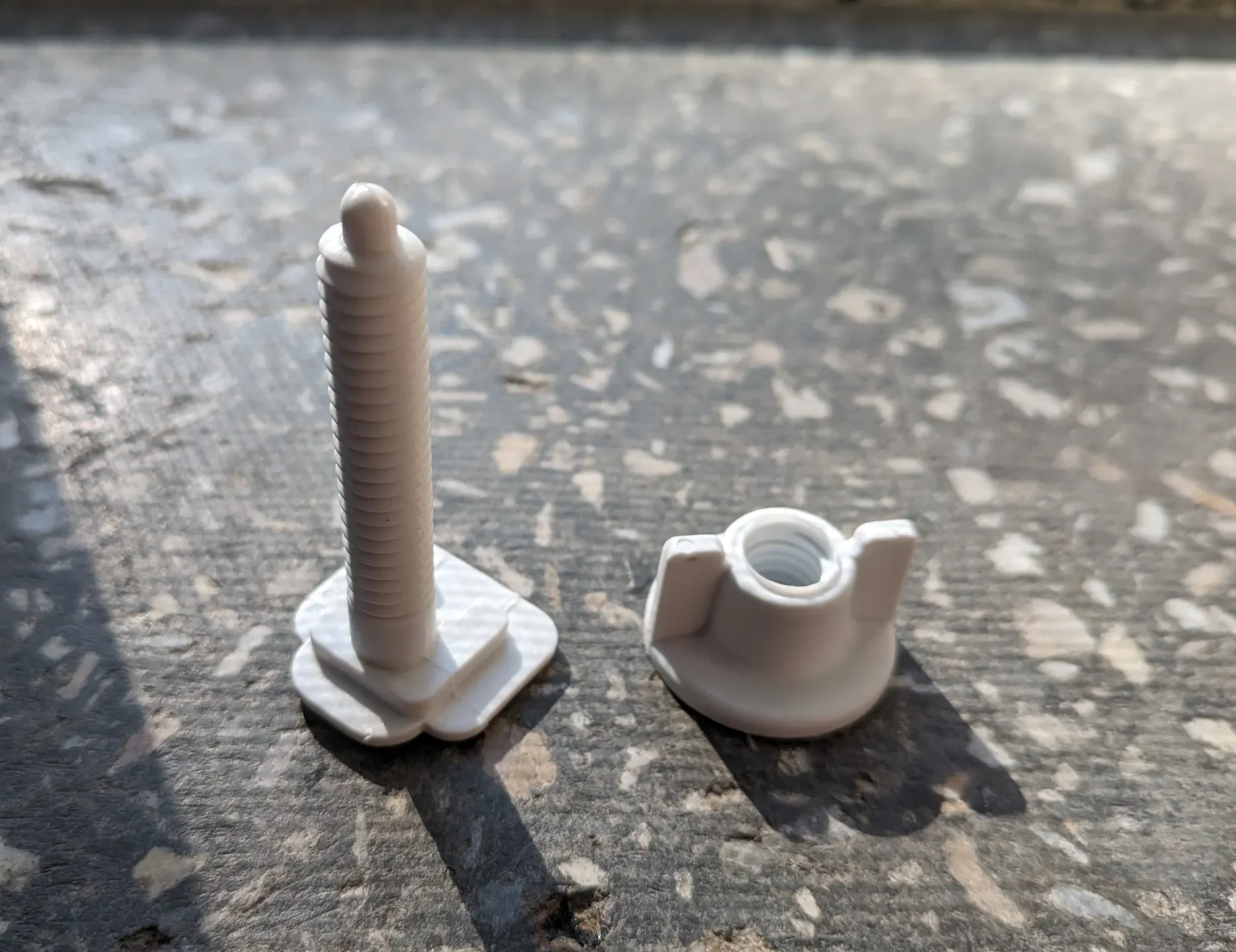

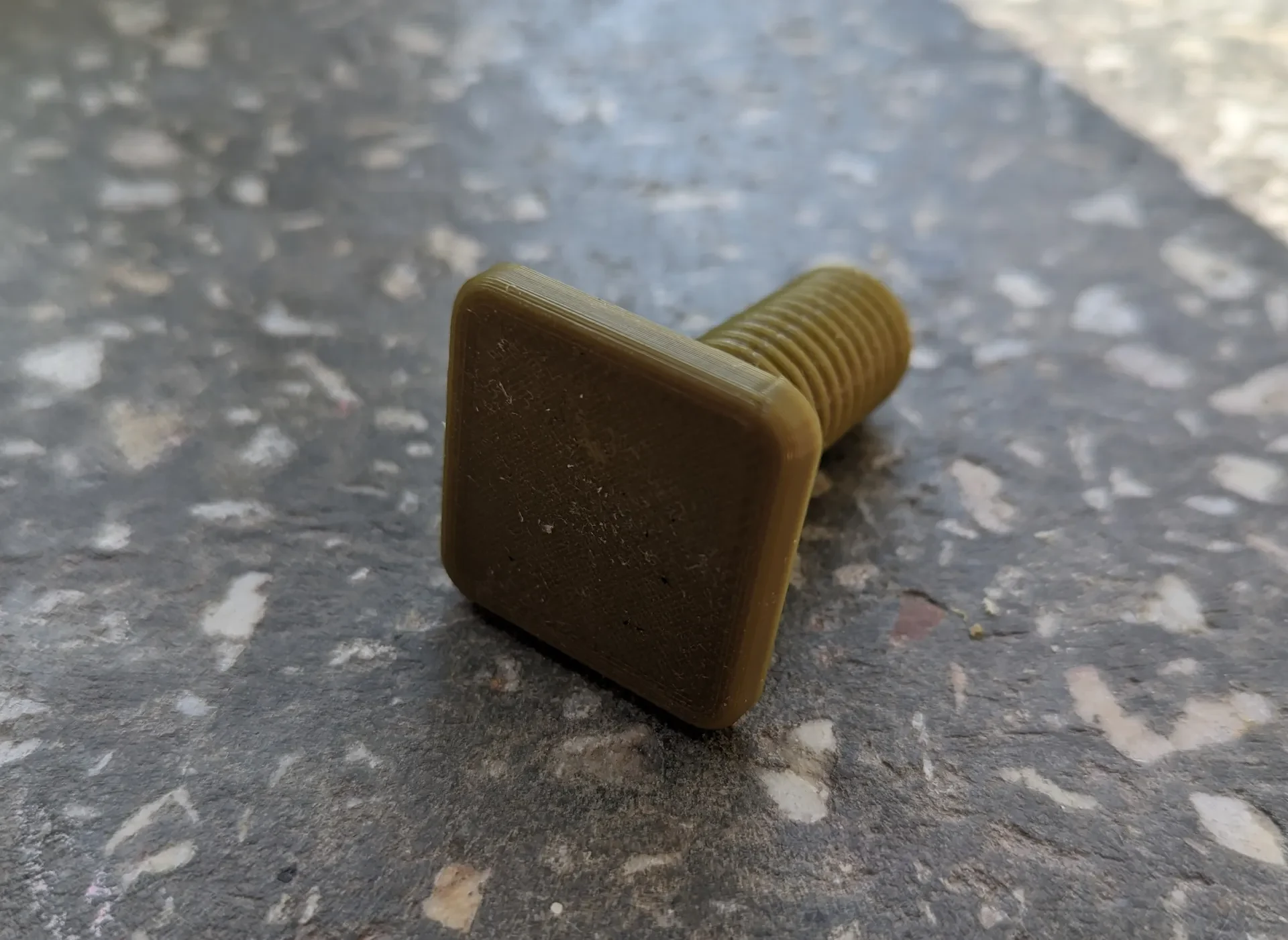

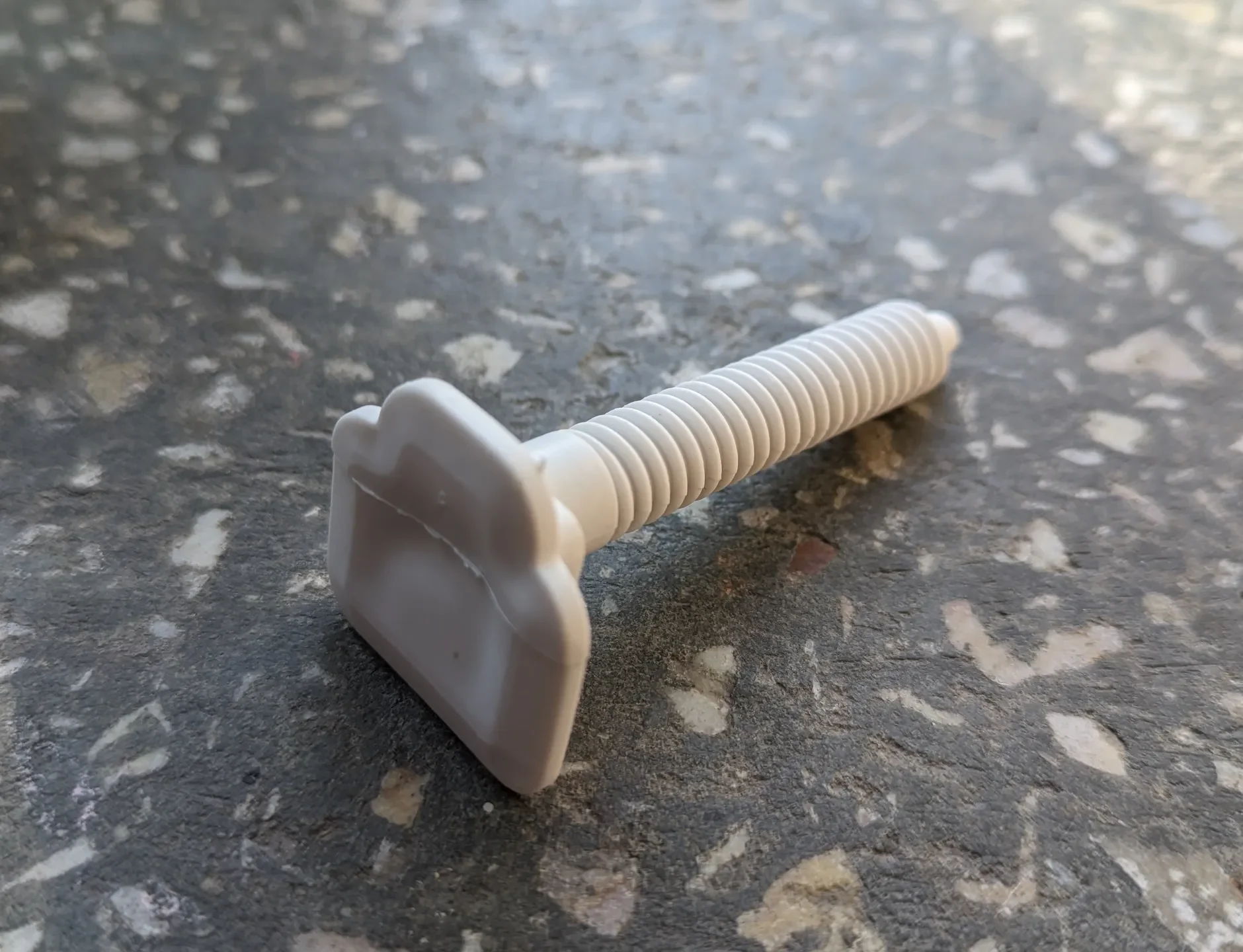

После того, как первая итерация была протестирована и также сломана, я решил также модифицировать основание болта, чтобы избавиться от слабых мест.

Настройки печати

Я напечатал это из PETG, 100% заполнение, ширина линии 0,5 мм и высота слоя 0,2 мм.

Я знаю, что такая ориентация не идеальна для резьбы, но дополнительный диаметр придает ей достаточную дополнительную прочность.
