Воздушный шланг 50 мм, вакуумная или трубная система: пер...
Я сделал эти модели для прокладки воздушного шланга с внутренним диаметром 50 мм. Его также можно использовать с пылевым башмаком шпинделя ЧПУ или с вакуумной насадкой.

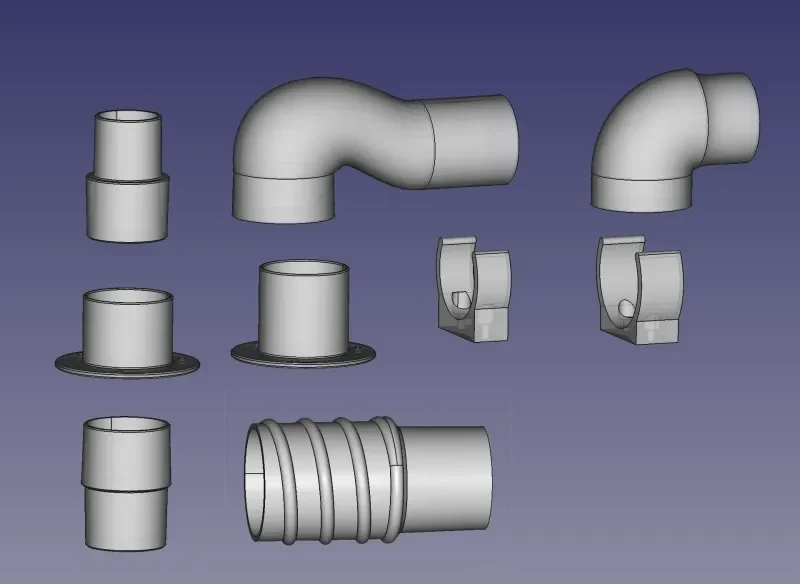

Список деталей
шланг-переходник-46мм-38мм.3мф
Простой прямой адаптер. Оба размера являются внешними диаметрами. Конец диаметром 46 мм предназначен для соединения с прямым соединителем шланга 50 мм.3mf (см. ниже).
шланг-переходник-46мм-50мм.3мф
Простой прямой адаптер. Оба размера являются внешними диаметрами.
Угол шланга-50 мм-длина 90 градусов.3mf
Угловой длинный адаптер, как показано на заглавном фото. Короткий конец: внутренний диаметр 50 мм. Длинный конец: внешний диаметр 50 мм.
угол шланга-50 мм-90 градусов короткий.3mf
То же, что и раньше, но короче.
шлангодержатель-50мм.3мф
Зажим для крепления шланга под углом 50 мм и длиной 90 градусов или чего-либо еще с внешним диаметром 50 мм к стене или потолку.
шлангодержатель-56мм.3мф
Зажим для крепления шланга (внешний диаметр ~56 мм) к стене или потолку.
шланг-прямой соединитель-50 мм-L40.3mf
Прямая труба внешним диаметром 50 мм и длиной 40 мм с выступом для крепления к стене.
шланг-прямой соединитель-50 мм-L50.3mf
Немного длиннее (общая длина 50 мм) версия предыдущей.
Добавлено в апреле 2024 г.
Резьбовой переходник для шланга на внешний диаметр 46 мм.
Переходник для шланга с резьбой на внешний диаметр 38 мм (для моего маленького вакуумного шланга Makita)
Если вам не хватает какой-либо детали, дайте мне знать, и если это не слишком сложно, возможно, я помогу. Я также включил исходный файл FreeCAD, так что вы можете редактировать его самостоятельно, без какого-либо проприетарного программного обеспечения. Поделитесь, пожалуйста, моделями, если сделаете сами.
Если вы находитесь в ЕС и хотите поддержать мою работу, я также могу распечатать и отправить вам эти модели. Пожалуйста, свяжитесь со мной для предложения в этом случае. Или вы можете поддержать меня, купив что-нибудь в моем магазине.
