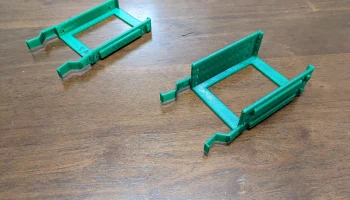

Кэдди Dell Optiplex 2,5 дюйма

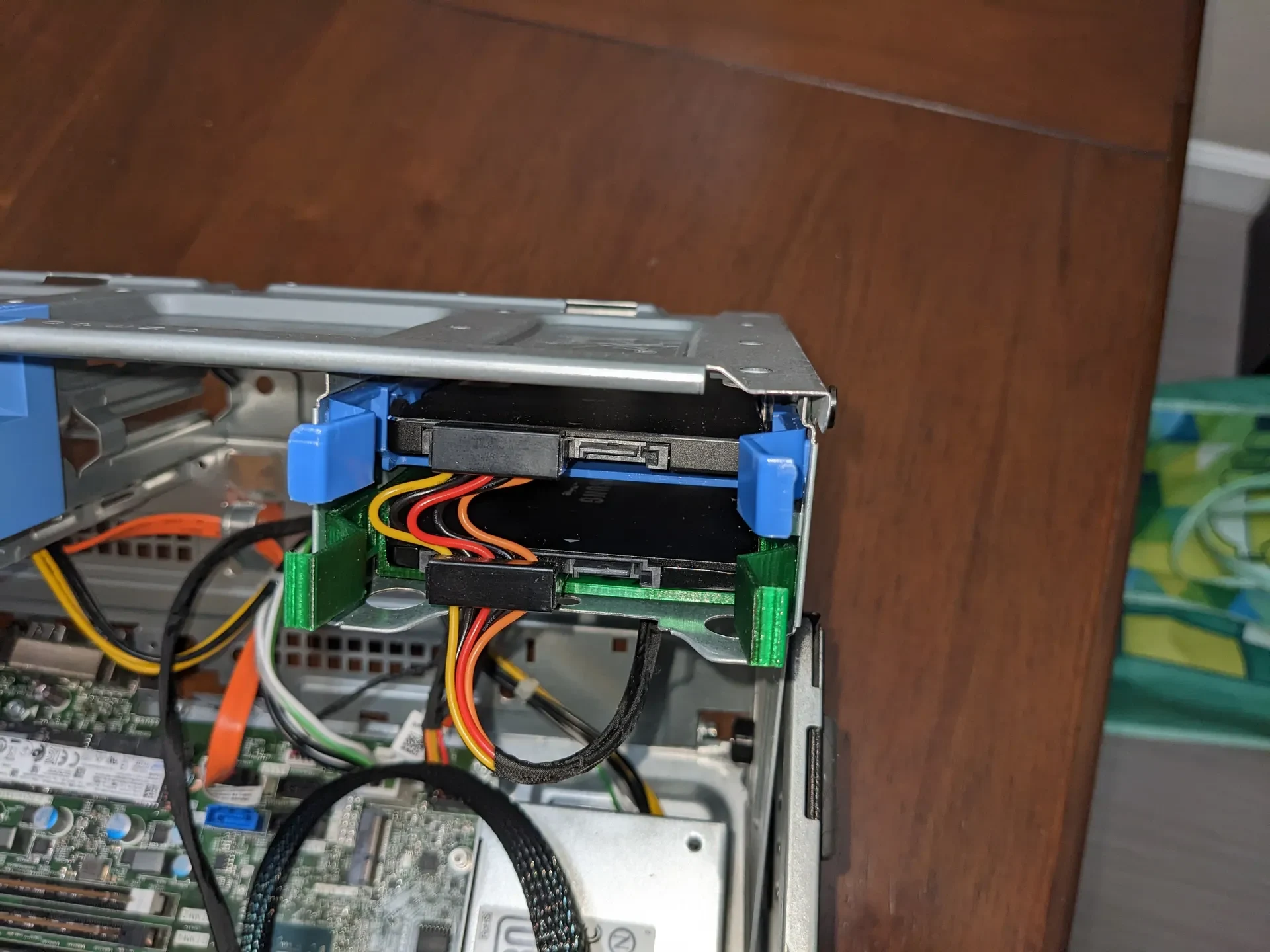

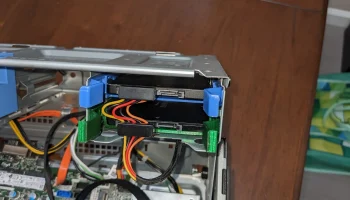

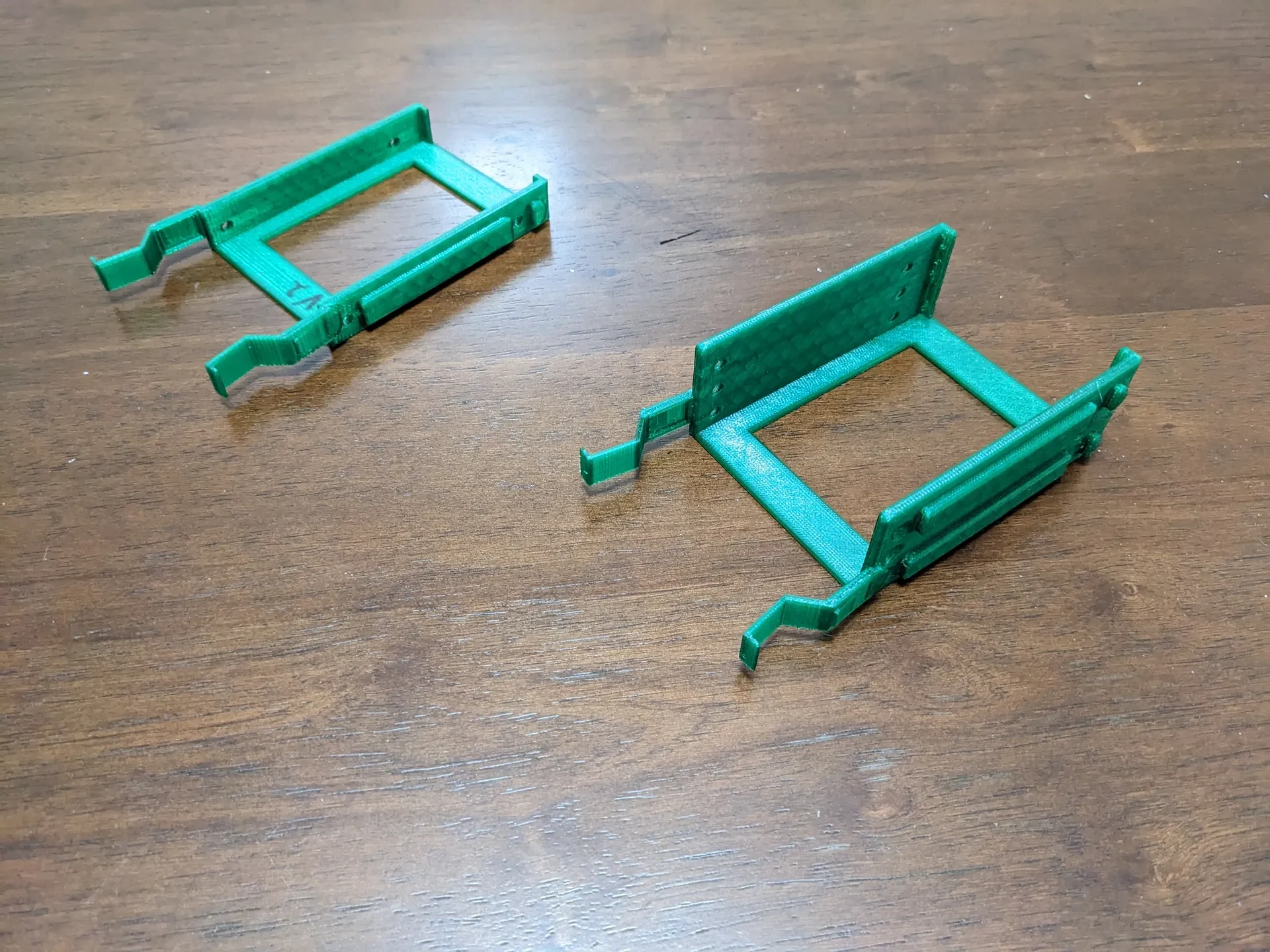

Эти детали являются альтернативой обычному 2,5-дюймовому корпусу, совместимому с некоторыми системами Dell Optiplex Tower. Я тестировал эти модели на нескольких Dell Optiplex 7060 Tower, и напечатанные детали отлично подошли друг к другу.
Обновление 13 декабря 2023 г.: добавлена модель с четырьмя потайными головками.
Совместимость

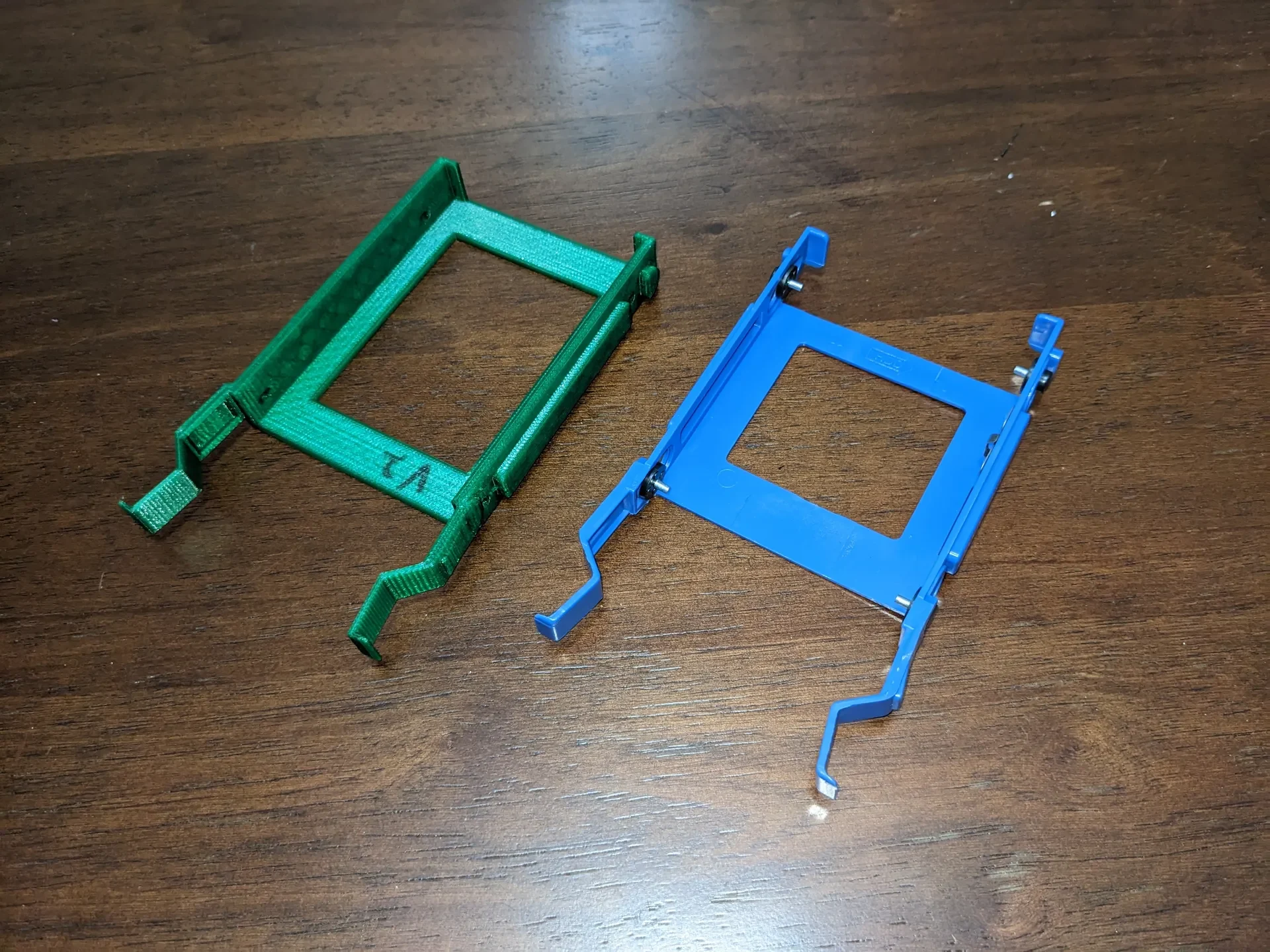

Деталь, которую заменяет эта модель, — Dell P/N X9FV3. Вот краткий список моделей Dell Optiplex Tower, которые, по мое��у мнению, совместимы (на основе чтения совместимых деталей из списков ebay/amazon для X9FV3):
Оптиплекс 3040, Оптиплекс 3046, Оптиплекс 5040, Оптиплекс 7040
Оптиплекс 3050, Оптиплекс 5050, Оптиплекс 7050
Оптиплекс 3060, Оптиплекс 5060, Оптиплекс 7060,
Оптиплекс 3070, Оптиплекс 5070, Оптиплекс 7070
Вероятно, существуют и другие системы Dell, поддерживающие эту модель. Если ваш компьютер Dell поддерживает номер по каталогу X9FV3, он, скорее всего, будет поддерживать и эту модель.
Информация о модели

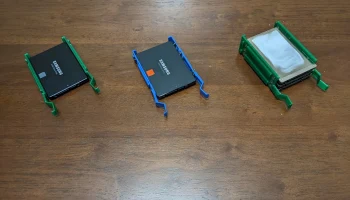

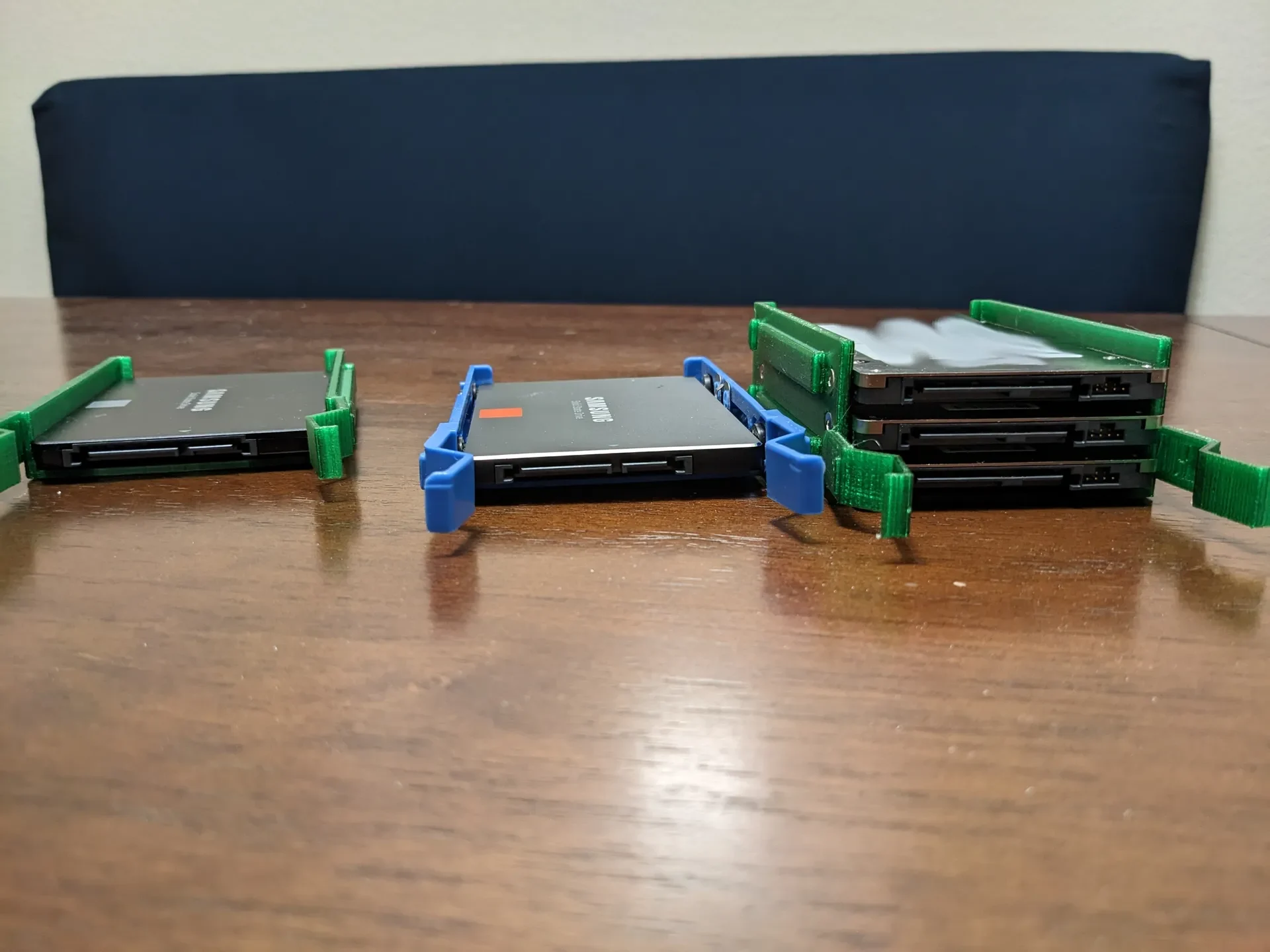

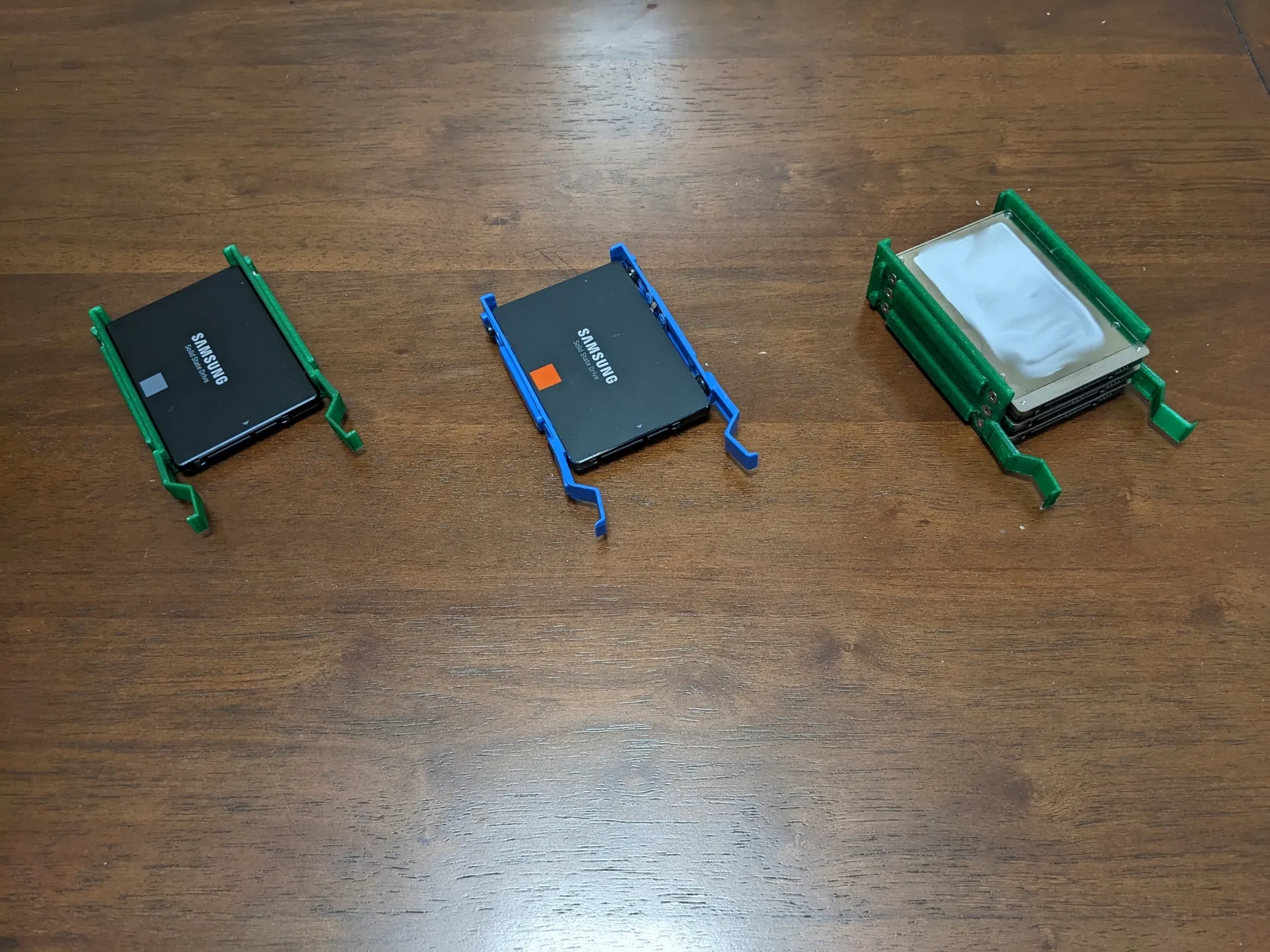

В комплект входят 3 разные модели (.stl и .step каждой).
Одиночный_стандарт
Это обычная модель. Для этого подойдут обычные 2,5-дюймовые диски и обычные винты M3x6 мм. Я купил эти винты: https://www.amazon.com/gp/product/B012TE12CY/
Распечатайте эту модель, если не знаете, какая подойдет именно вам.
Одинарный_потайной
Эта модель аналогична первой, с той лишь разницей, что в ней можно использовать винты с потайной головкой. Я создал эту модель, если у вас уже есть винты с потайной головкой, полученные из модели тройной_потайной головки. Подходят винты с потайной головкой М3х6 мм.
Тройной_потайной

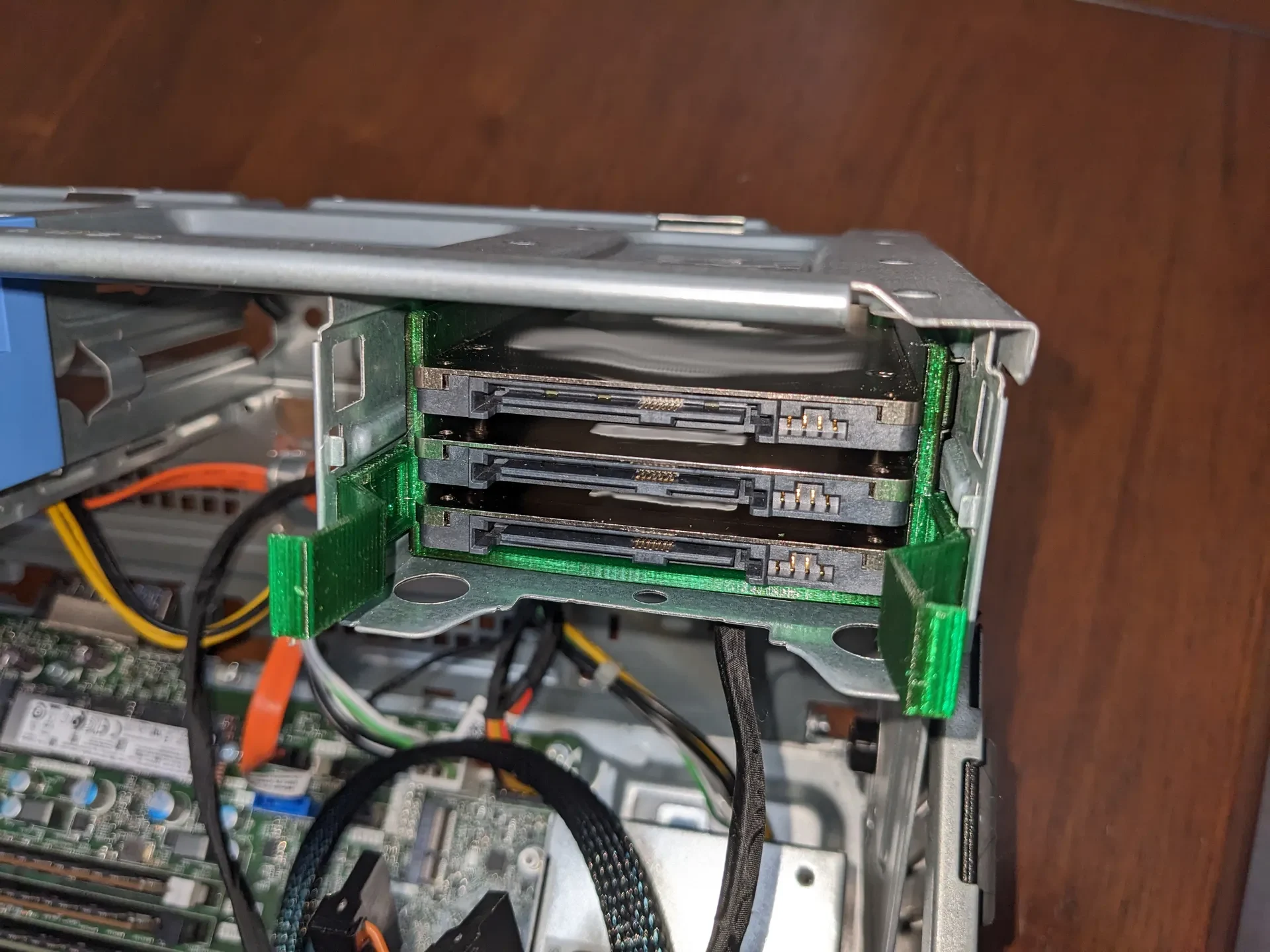

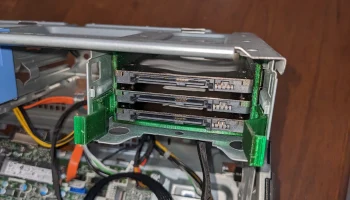

Эта модель особенная, поскольку позволяет установить три 2,5-дюймовых диска в два заводских разъема с помощью одного отсека. Для этой модели требуются винты с потайной головкой, так как в противном случае винты среднего диска соприкоснутся с металлическим корпусом диска, присутствующим в башне Dell Optiplex. Подходят винты с потайной головкой M3x6 мм.
Quad_countersunk
Точно так же, как и тройной_конкурент, только с бонусным драйвом! Требует большего охлаждения и, вероятно, менее совместим с более толстыми дисками. Я установил четыре накопителя Samsung толщиной 7 мм. Ваш пробег может отличаться.
Информация о печати
Я напечатал свой в PETG, так как некоторые диски могут сильно подгореть. Эт�� конкретные машины Dell не обеспечивают сильного потока воздуха в область привода, поэтому они могут сильно нагреваться. Вы можете попробовать с PLA
Я выбрал «Опоры: поддержка только на рабочей пластине», чтобы обеспечить правильное определение всех выступов, поскольку они в некоторой степени важны и контролируют посадку тележки. Для модели Triple_countersunk вам следует закрасить некоторые опоры, чтобы обеспечить правильную печать верхних полос выравнивания. Я сделал это при первой печати модели, но забыл сохранить файл 3mf.
