Монтажные блоки для винилового сайдинга: поместите вещи в...

Обновление от 10 февраля 2023 г.: Я добавил другой набор «Растровый», в котором есть только одна регистрационная полка, чтобы помочь людям, у которых могут возникнуть ситуации, когда они не могут использовать нижнюю полку в исходном дизайне. Эти три новых дизайна имеют ту же кривую профиля, что и остальные, но они растрированы по профилю, поэтому примерно центрируются на едином регистрационном выступе. Я понял, что мне самому нужен один из них, когда допустил ошибку, просверлив стену, и сделал весь набор заново для других. В этом экземпляре также есть отверстия овальной формы, как в восьмиугольном примере, чтобы обеспечить небольшую посадку. Файл шагов включен.

Почему я сделал это

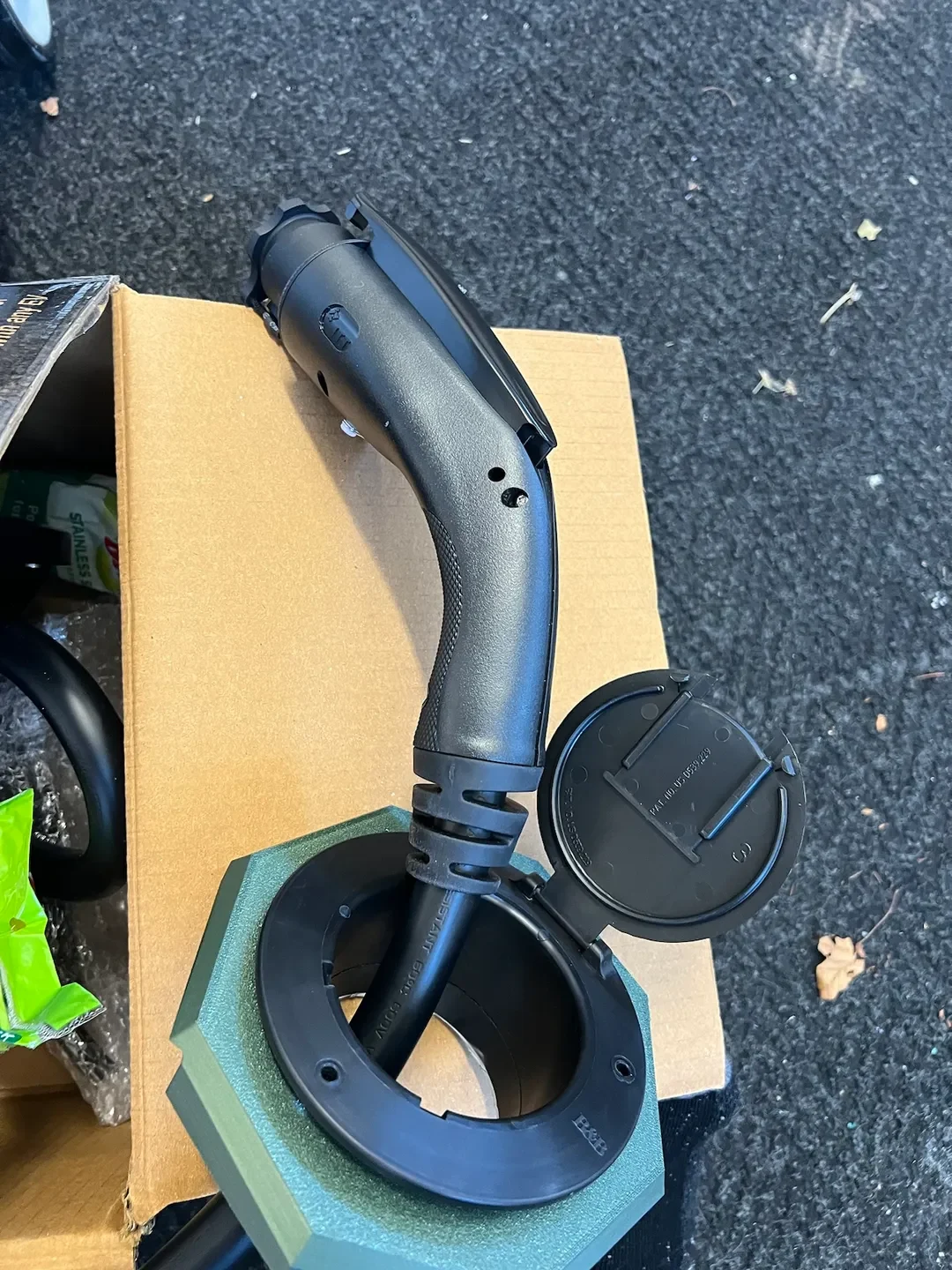

Мне нужно было установить монтажный блок и проход в стене гаража для вилки зарядного устройства для электромобилей (как это сделал кто-то другой).

К сожалению, мне не удалось найти коммерческие монтажные блоки, которые бы выглядели красиво или соответствовали моему виниловому профилю, который представляет собой стандартный нахлест с интервалом 4 дюйма (не голландский нахлест!). Этот тип довольно распространен во многих домах, но я обнаружил, что во многих коммерческих решениях вместо изогнутого профиля для выравнивания используются стандартные треугольники, что не приводит к хорошей герметизации и иногда приводит к деформации блоков. Они также были раздражающе дорогими или недоступными.

Итак, я смоделировал несколько новых, в том числе один для вставки, используемой в проекте, указанном выше (черную вставку можно купить здесь). Я надеюсь, что это будет полезно для других!

Проверьте соответствие с помощью тестового образца
Вы можете использовать прилагаемый тестовый образец, чтобы распечатать профиль и сопоставить его с домашним винилом, чтобы убедиться, что он подходит достаточно близко.
В большинстве случаев маловероятно, что вы получите идеальную посадку, поэтому будьте готовы нанести немного прозрачного внешнего силиконового герметика по краям, чтобы убедиться в водонепроницаемости.
Выберите, какой вариант вам нужен:

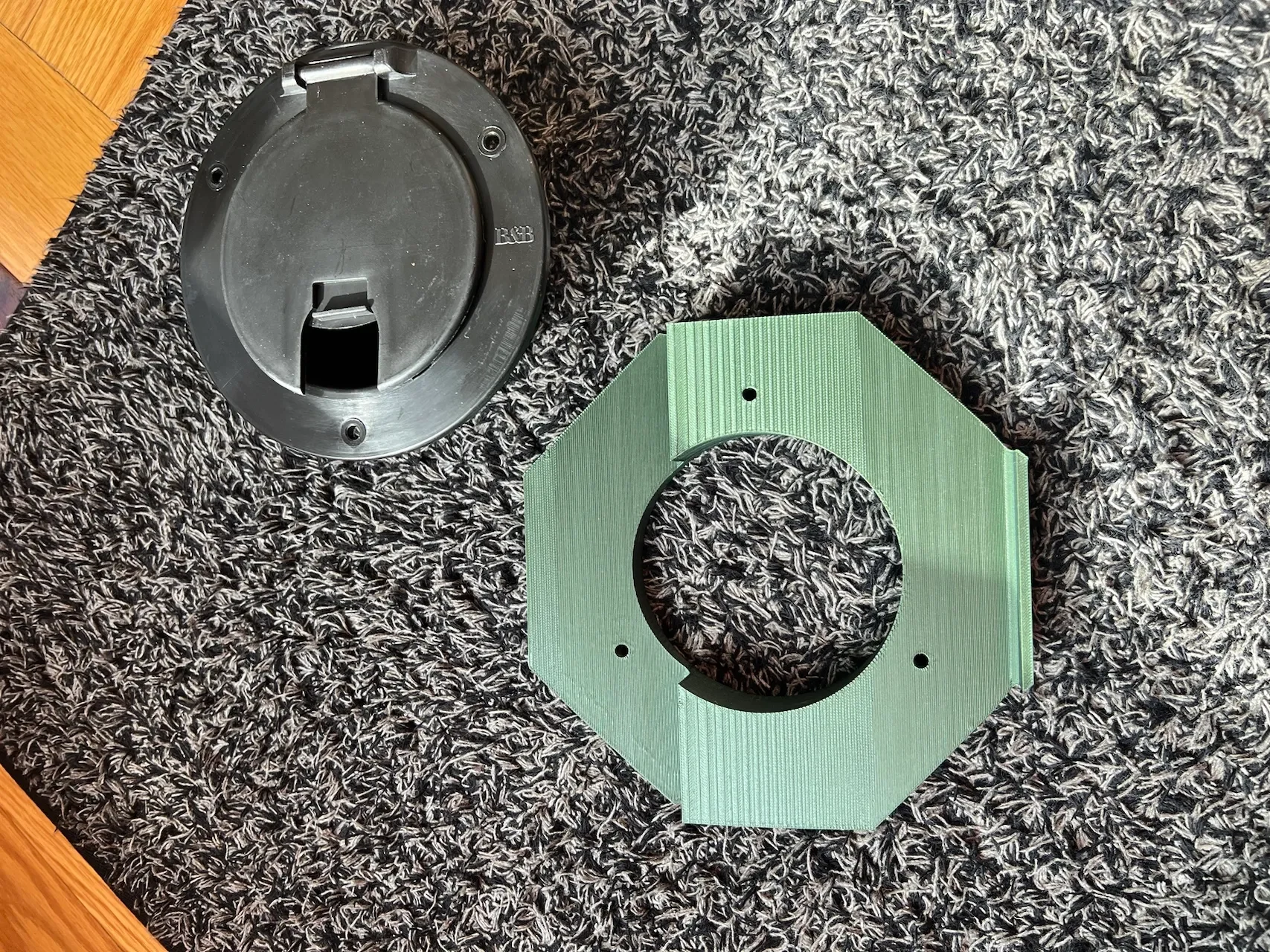

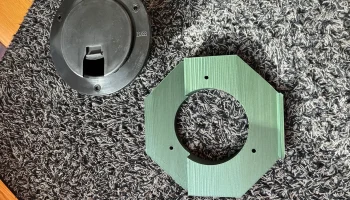

Я включил сюда 3 варианта. Восьмиугольный, квадратный и восьмиугольный с отверстиями для проекта электромобиля, связанные вверху.
Обычные восьмиугольные и квадратные имеют небольшую выемку по центру и толщину 5 мм для части монтажного блока, чтобы уменьшить отходы материала и показать, где находится ожидаемая зона «просверливания».
Как распечатать:
Если вы собираетесь использовать его на открытом воздухе, выберите хорошую атмосферостойкую нить, например PETG или ASA, или, если хотите, покрасьте что-нибудь менее устойчивое к ультрафиолетовому излучению, например ABS.
Используйте необходимое количество заполнения/периметра и нижнего/верхнего слоев в соответствии с вашими потребностями. Поскольку они полуструктурные и их можно прорезать, я рекомендую как минимум 4 периметра и 30-50% заполнение (я использовал гироид).

Изменить, чтобы соответствовать:

Я включил файл STEP для людей, которые хотят моделировать отверстия самостоятельно, а не сверлить их в предоставленных заготовках.
