Светодиодная кольцевая лампа

Привет, ребята,

Это светодиодная кольцевая лампа для моего искусства кольцевого освещения рождественской сцены.

Вам понадобится:

Светодиодная лента шириной 10 мм, используйте светодиодную ленту максимально возможной плотности, я использовал 240 светодиодов/метр.
2 винта с потайной головкой M3
PETG для корпуса, белый TPU/TPE для диффузора.

Две версии:

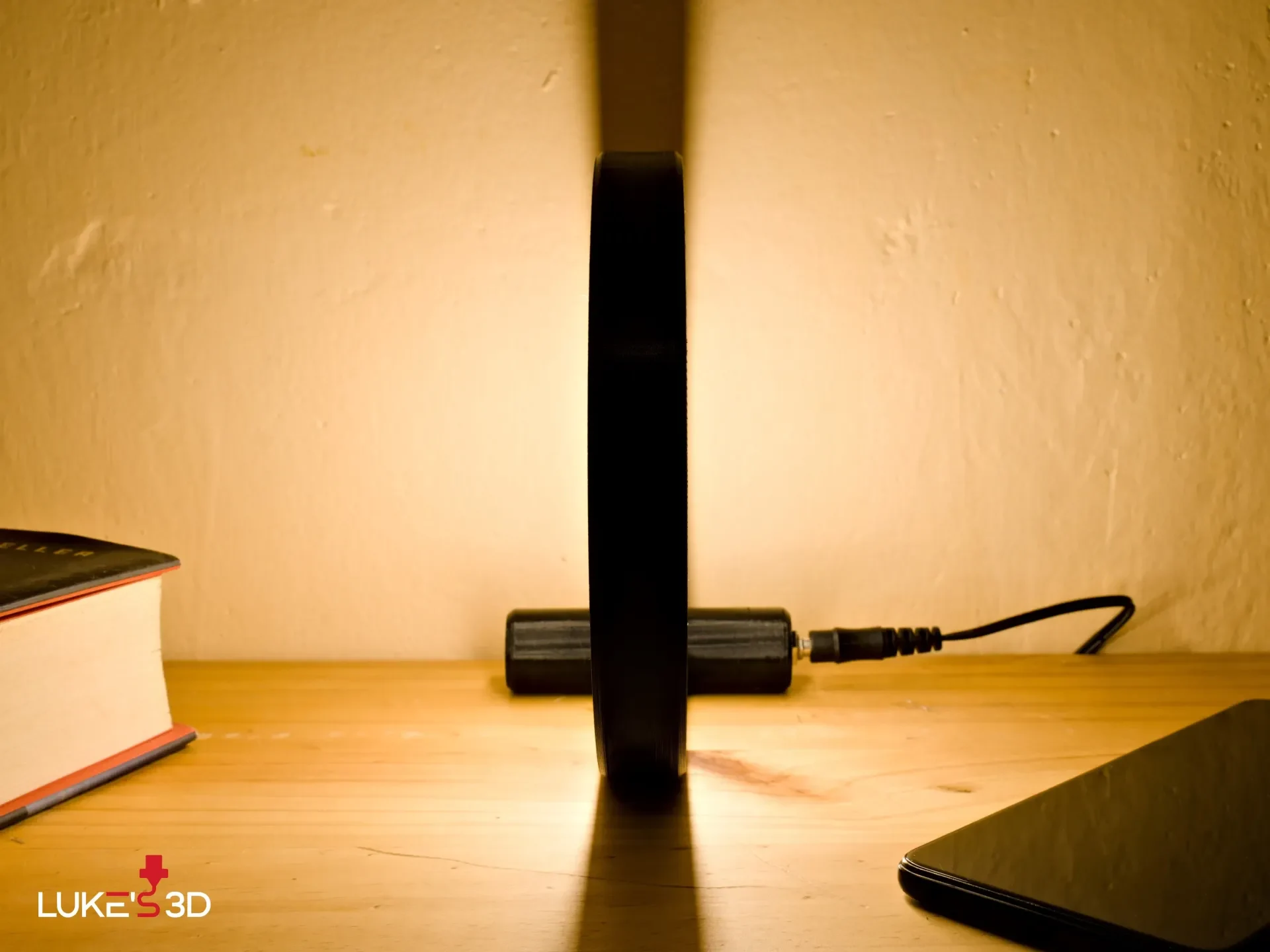

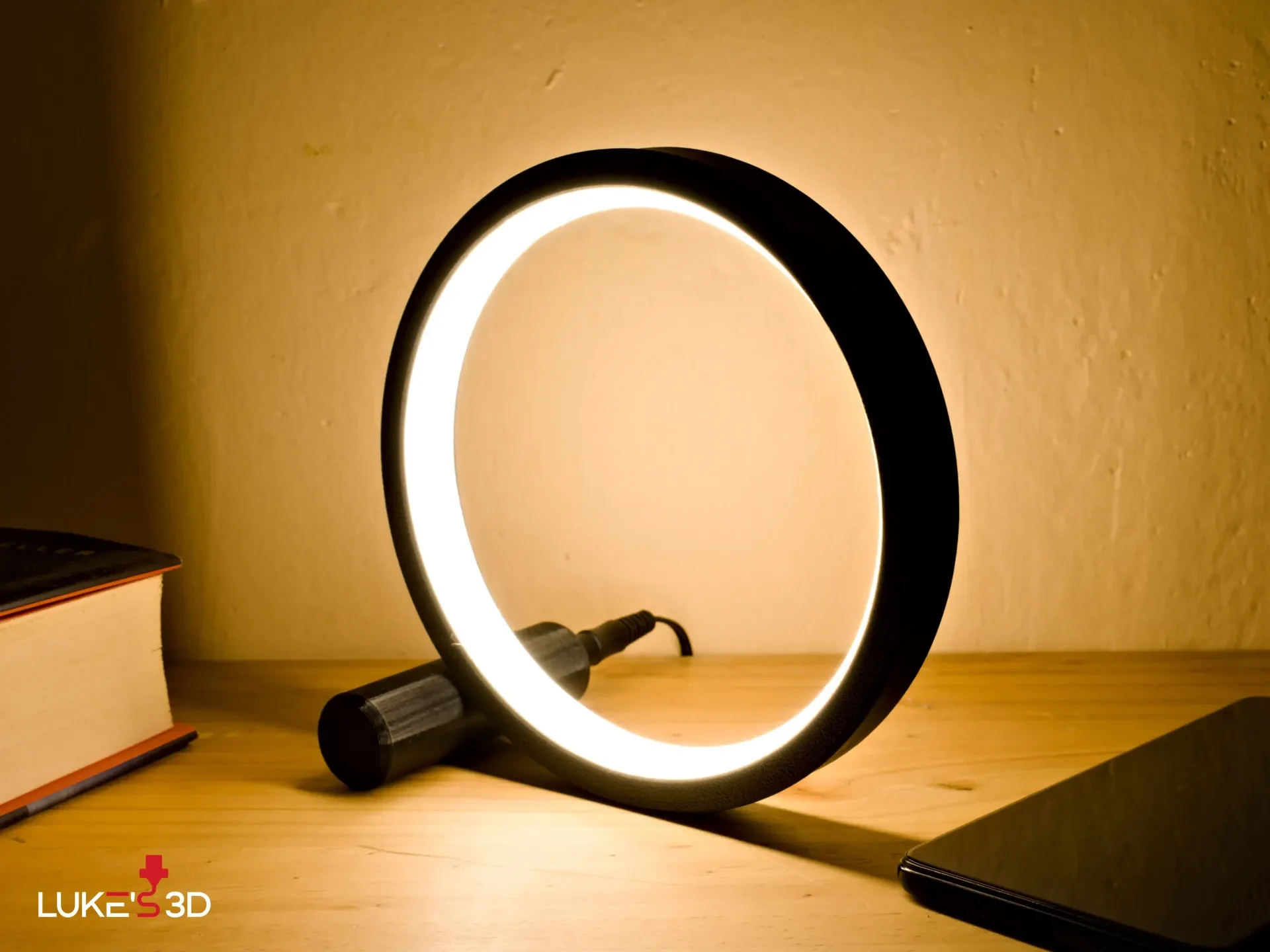

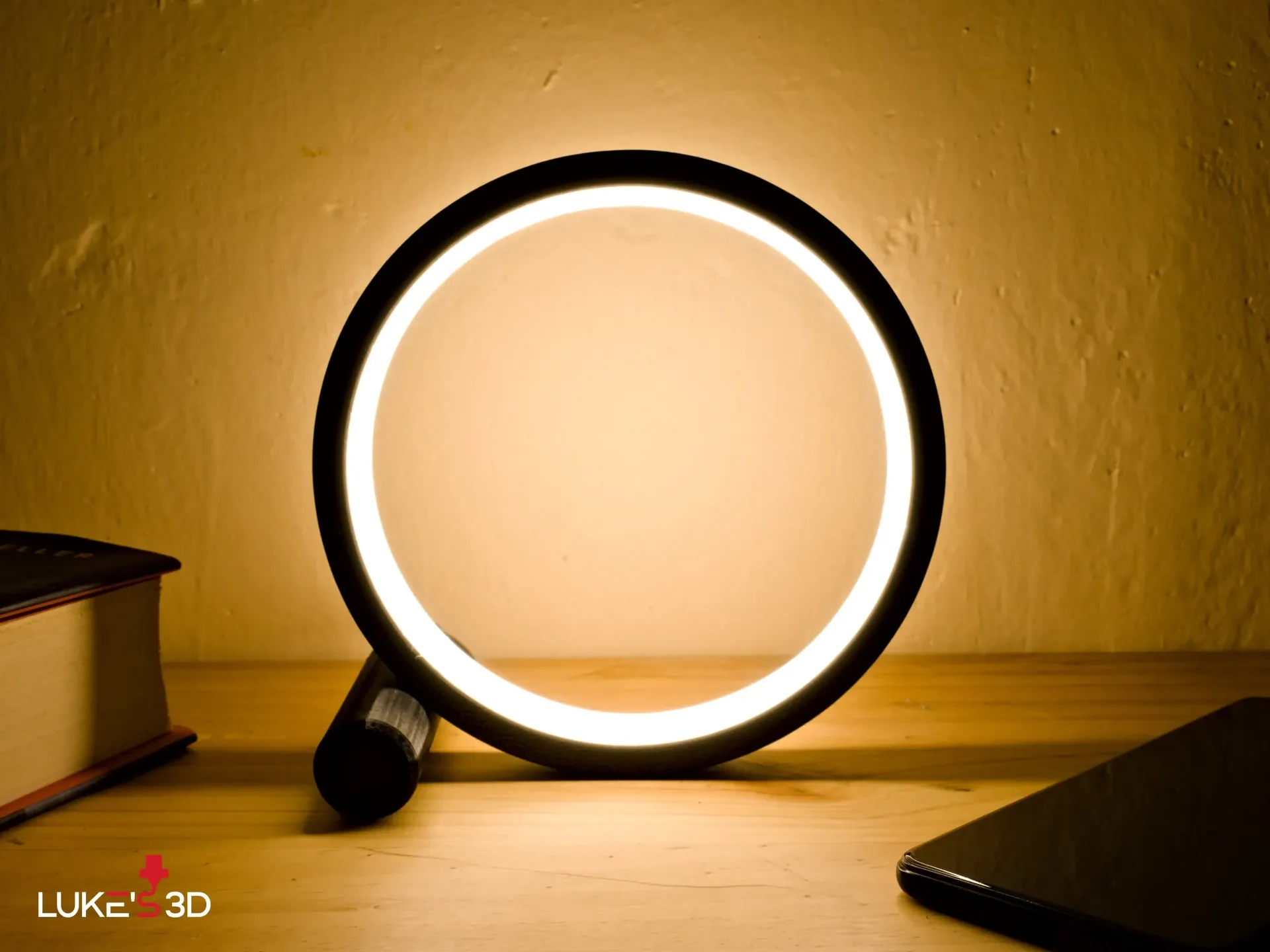

Версия Q — боковая подставка, возможна только одна цветная полоска, так как разъем не сможет пройти через маленькие отверстия. Колпачок завинчивается сзади, доступны две версии: одна версия для оголенных проводов, вторая версия для цилиндрического разъема.

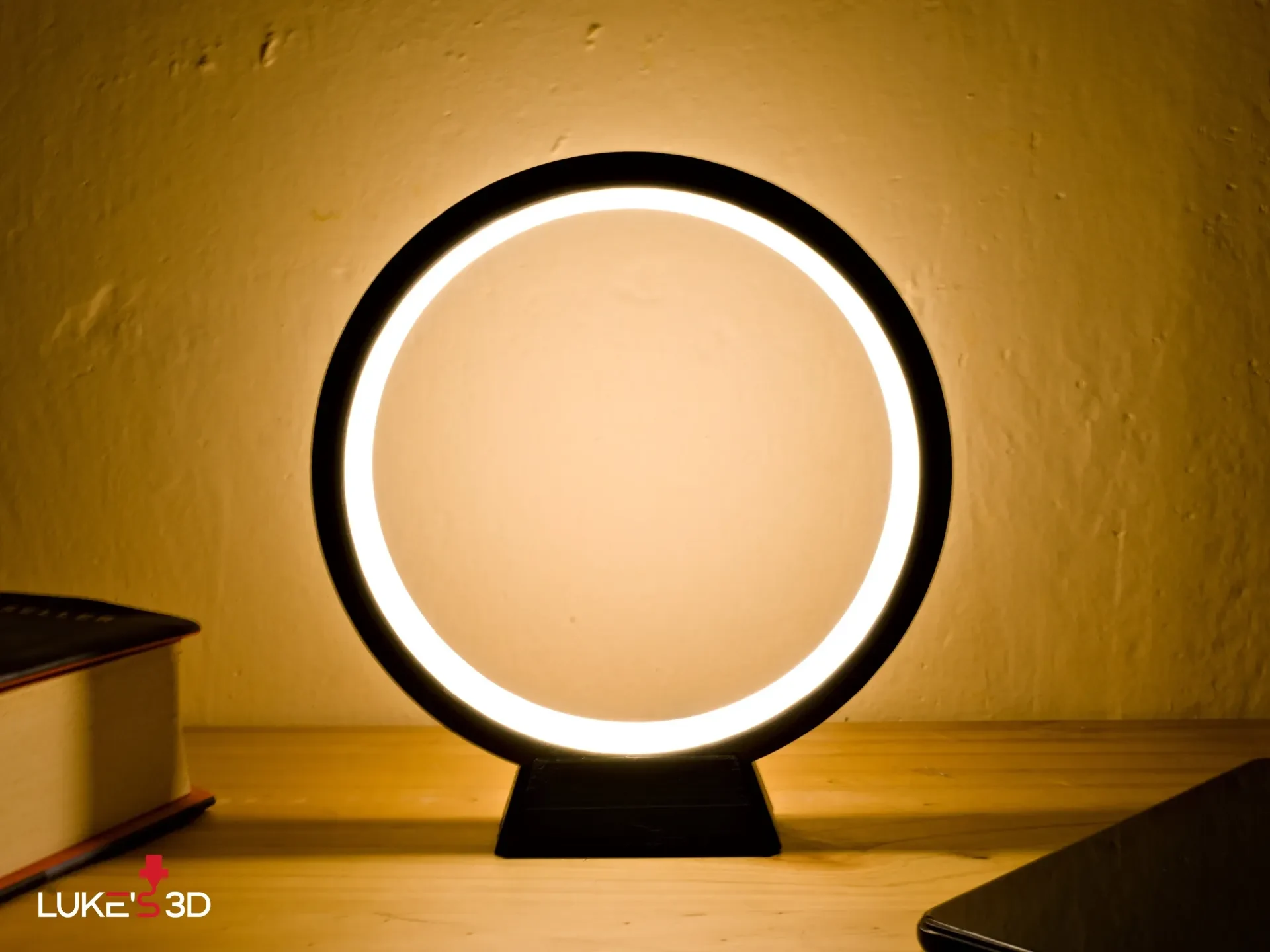

Версия с базовой подставкой — позволяет использовать любую светодиодную ленту, на этой подставке имеются отверстия для провода питания и отверстие для ИК-приемника сбоку. Чтобы избежать использования подставок, я добавил мостовой слой толщиной 0,2 мм, который вам нужно будет отрезать, чтобы печатать с высотой слоя 0,2 мм. Винты М3 здесь необязательны, вместо них можно использовать клей.
Инструкции по печати

Стенки диффузора имеют толщину 0,5 мм, поэтому вам понадобится стандартное сопло диаметром 0,4 мм. Как упоминалось выше, если вы печатаете версию с базовой подставкой, используйте высоту слоя 0,2 мм.

Для корпуса я настоятельно рекомендую использовать PETG, так как светодиодная лента может нагреваться. Если у вас проблемы с температурой, вы можете обклеить внутреннюю часть кольца алюминиевой лентой, которая также будет отражать больше света в сторону рассеивателя. Победа-победа. Используйте опоры для тела.

Для диффузора вам понадобится белый ТПУ/ТПЭ. Здесь не нужны никакие опоры, но следите за тем, чтобы швы были ровными, чтобы избежать натягивания и ненужных перемещений.

Когда у вас есть распечатанное кольцо и подставка, соедините их с помощью винта с плоской головкой M3, который ввинчивается непосредственно в отпечаток, или в случае базовой версии вместо этого можно использовать клей. Вставьте светодиодную ленту и рассеиватель и заправьте рассеиватель внутрь кольца.

Диаметр внешнего кольца составляет 150 мм, поэтому его можно распечатать на Prusa Mini. Больше размеров доступно здесь.

Не забудьте поставить лайк, опубликовать работу или даже сделать пожертвование, чтобы поддержать меня, и нажать кнопку «Подписаться», чтобы не пропустить еще больше замечательных проектов, таких как этот Finned Lampshade!

Как всегда, доступны файлы .3mf, .stl и .step.

Ваше здоровье!

Люк
