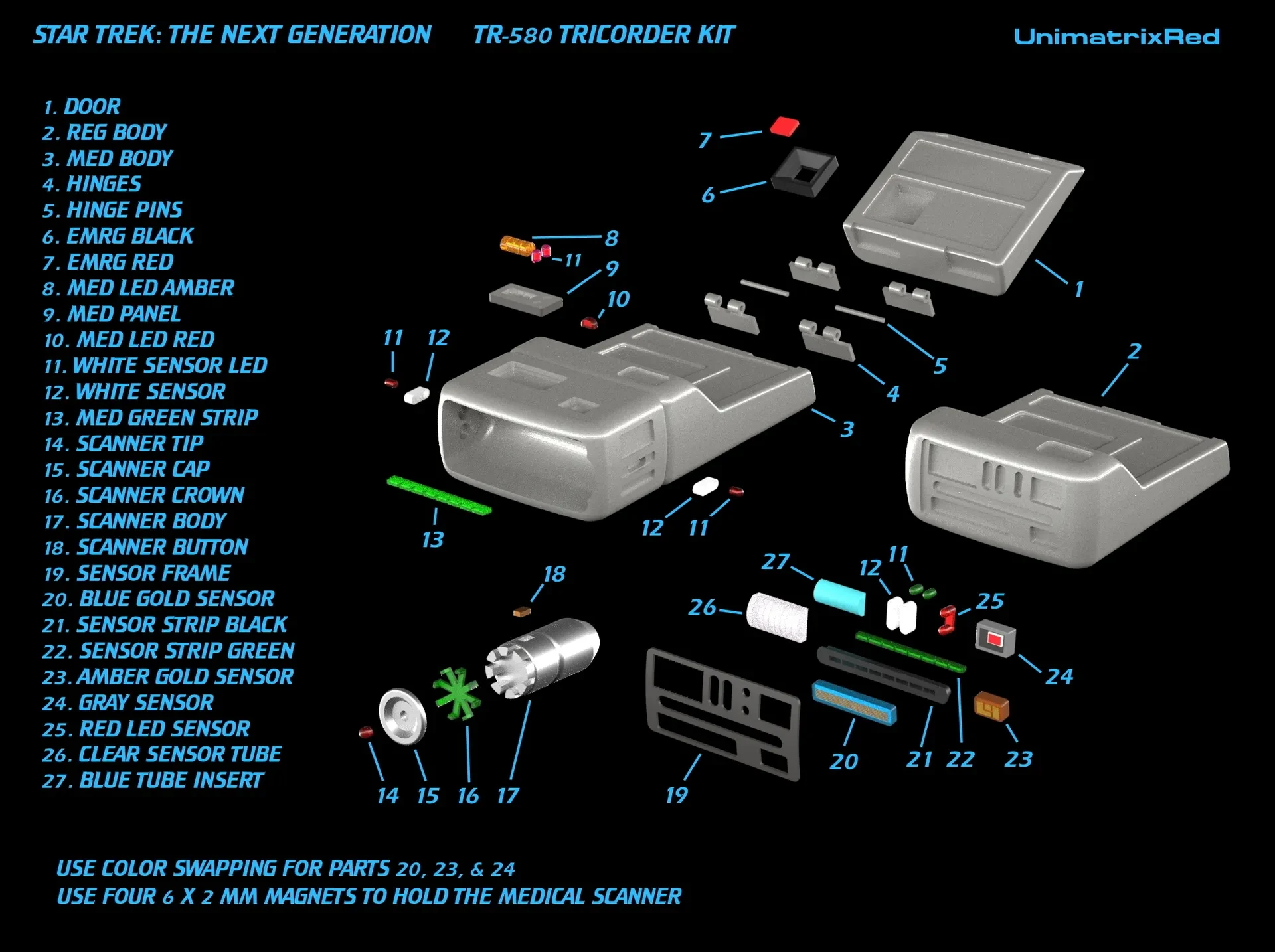

Комплект трикодера Star Trek TR-580

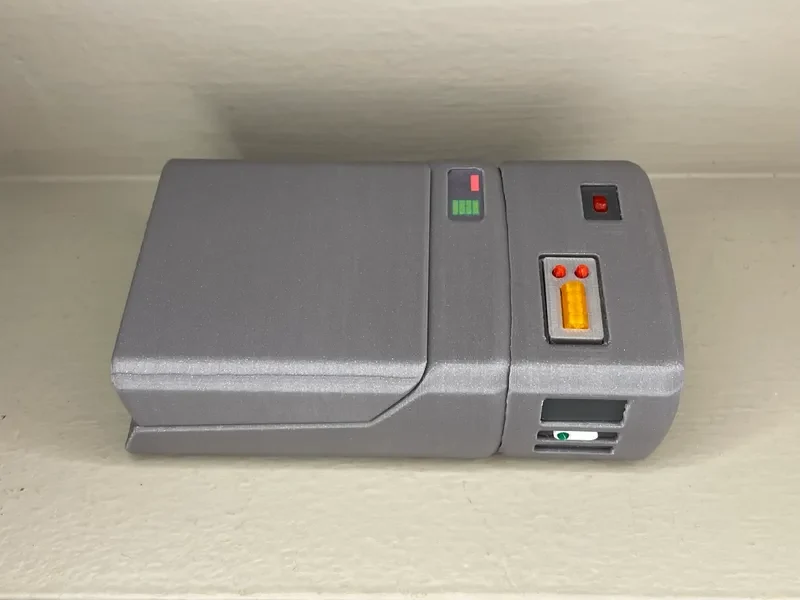

Вот мой взгляд на трикодер, представленный в последних сезонах «Звездного пути: Следующее поколение». Он может быть стандартным научным трикодером и может быть преобразован в медицинский трикодер с использованием магнитов для замены частей.
Обновить журнал
9 сентября 2024 г. — улучшена графика, улучшено разрешение.
8 апреля 2023 г. — Наконец-то дошли руки до завершения.
Исправлены некоторые проблемы с установкой, такие как EMRG и крошечные светодиоды.
Добавлены печатные детали медицинского модуля — черная внутренняя камера и темно-серые боковые панели. Необязательная, но простая альтернатива покраске. Используйте подставки для черной вставки.

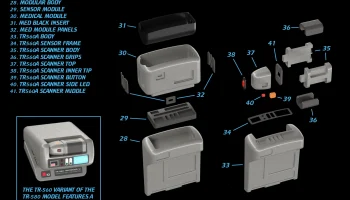

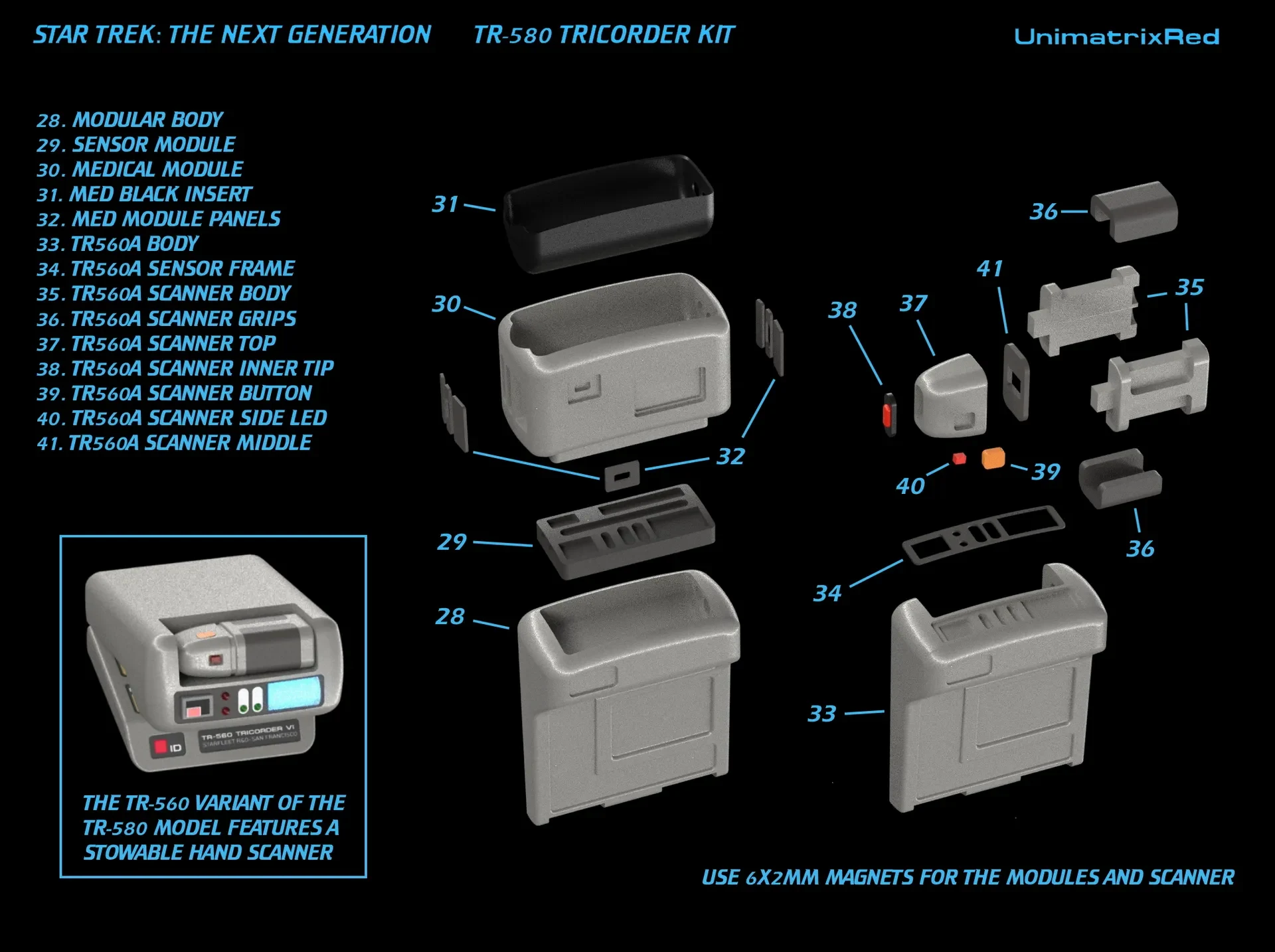

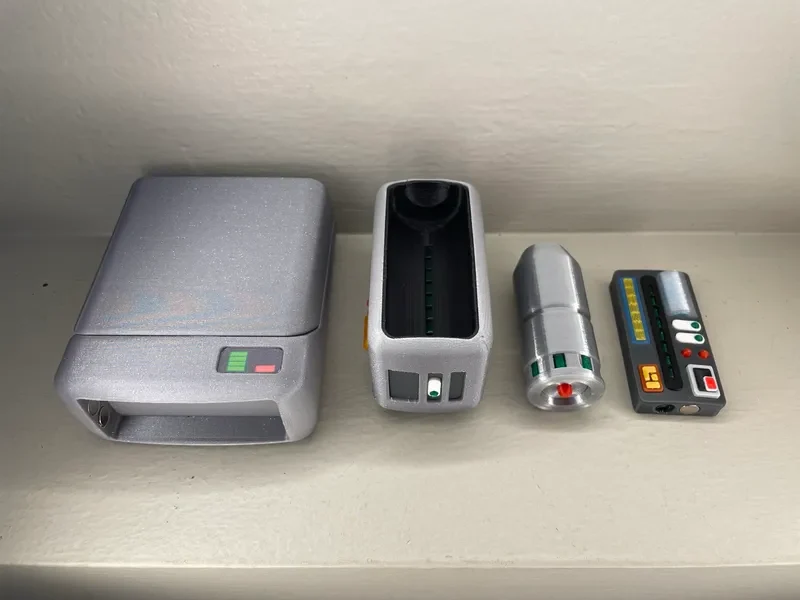

Добавлена модульная версия основного корпуса, в которой можно заменять медицинский и стандартный сенсорные модули с помощью магнитов. Используйте плотные опоры для медицинского модуля, чтобы получить более чистые нижние края.

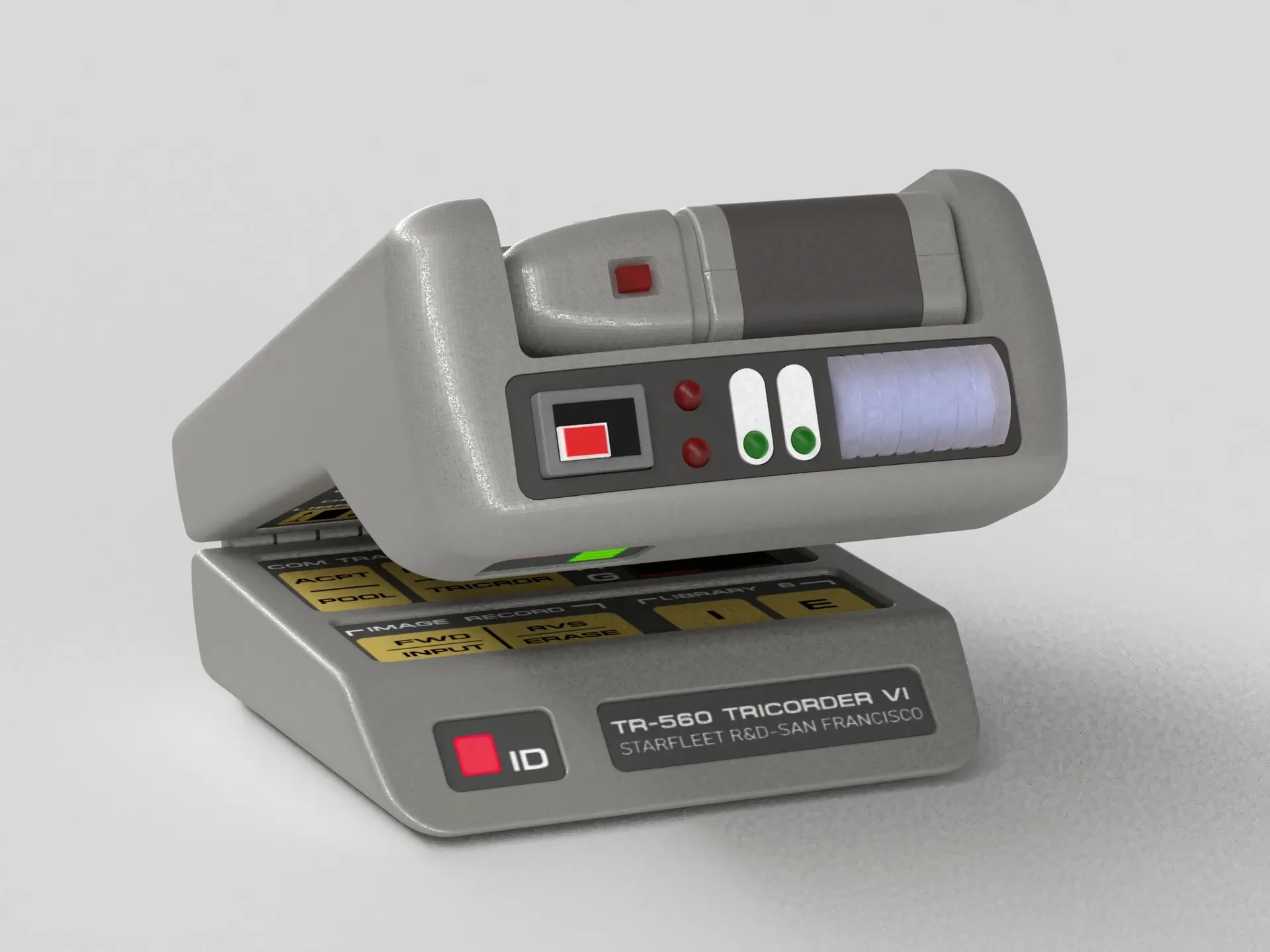

Добавлен вариант TR-580 TR-560 с убирающимся ручным сканером. На этикетке этот вариант назывался TR-560, но для ясности детали называются TR560A. Если вам нужна бирка tr-560 для подставки, вы можете получить ее здесь.
Обновлена графика: добавлена этикетка TR-560.
Обновлены детали медицинского ручного сканера для более чистой печати и сборки.
Обновлен стандартный и медицинский корпуса для установки обновленных светодиодов, а отсек медицинского сканера был отрегулирован таким образом, чтобы сканер можно было легче снять.

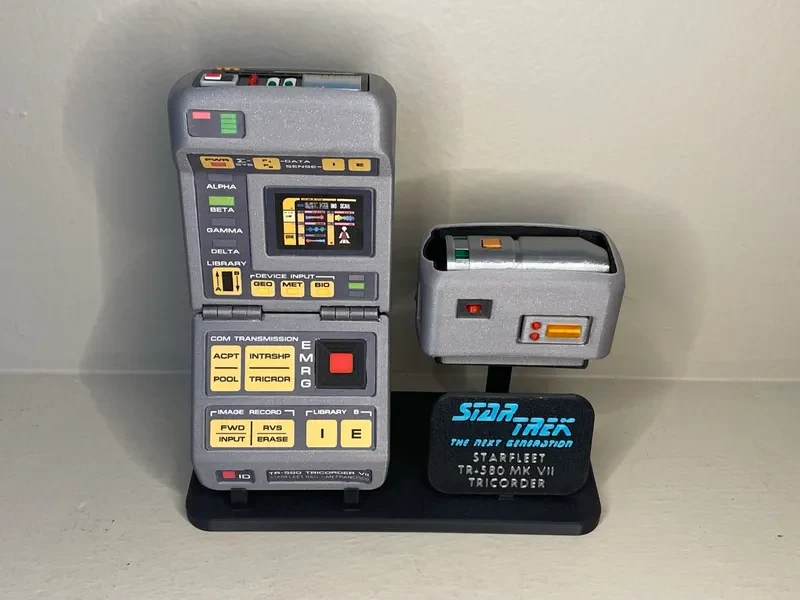

Добавлена новая подставка для дисплея с держателем для демонстрации медицинских или сенсорных модулей.
Два маленьких красных светодиода на передней панели медицинского модуля должны быть красными и использовать те же светодиодные лампочки, что и зеленые для белых датчиков.
Все обновленные части имеют в имени файла v2.
25 июня 2023 г. — Для экономии места добавлена еще одна подставка без бирки.
Примечания к модели
При необходимости используются магниты 6х2 мм.
Используйте опоры для корпуса, дверцы, петель и крышки сканера. Обязательно проверьте настройки поддержки на предмет дополнительного сцепления/покрытия, чтобы предотвратить опрокидывание тела.
Используйте замену цвета для частей многоцветного датчика. Вот руководство, объясняющее, как работает замена цвета, по крайней мере, с помощью Prusaslicer: https://help.prusa3d.com/en/article/color-change_1687

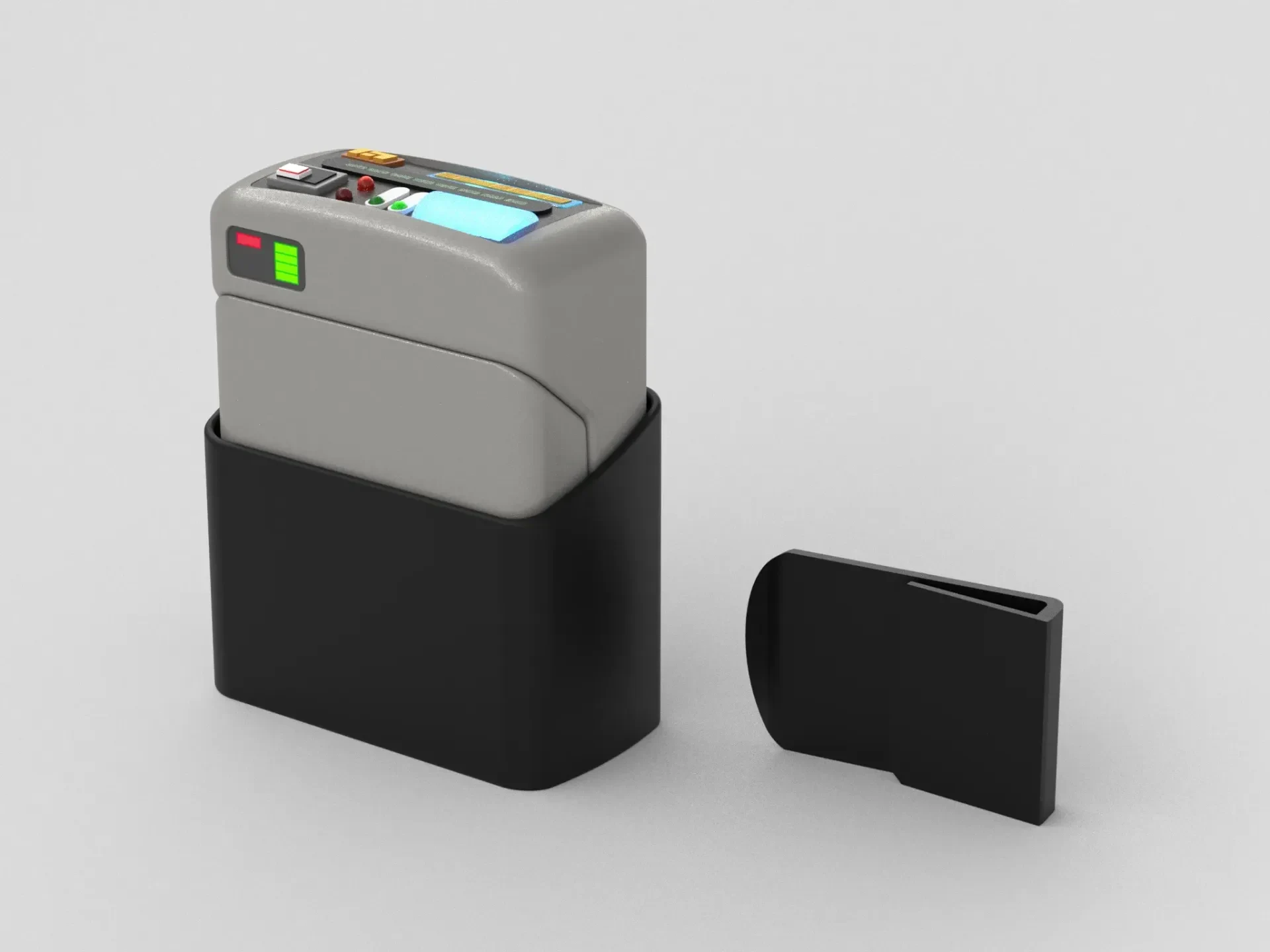

Графика, подставка для дисплея и кобура на поясе в комплекте. Графика должна быть напечатана в правильном размере, если она напечатана в исходном масштабе.
