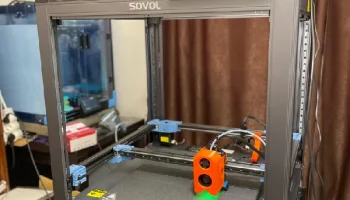

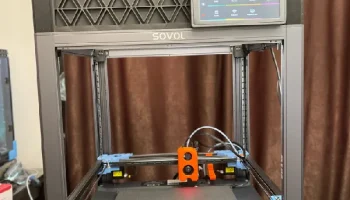

Sovol SV08 TOP HAT с дисплеем BTT 7 дюймов

ВНИМАНИЕ: Перед печатью откалибруйте усадку. Это длинные фрагменты, и ошибки покажутся.

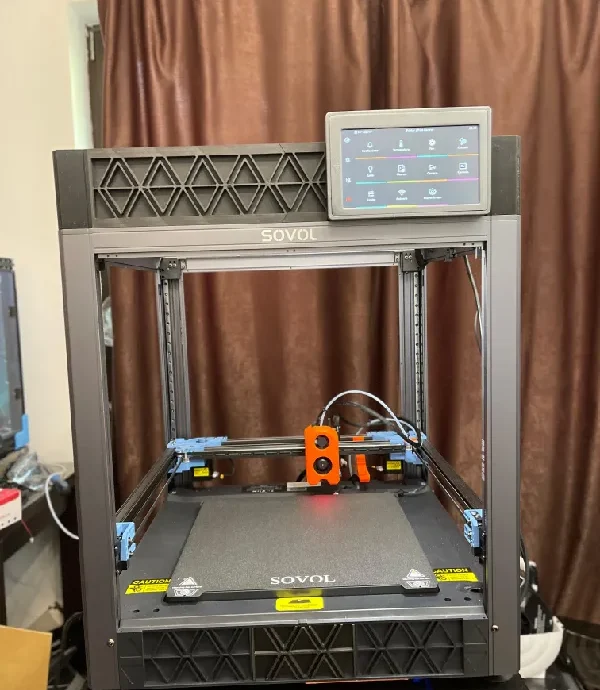

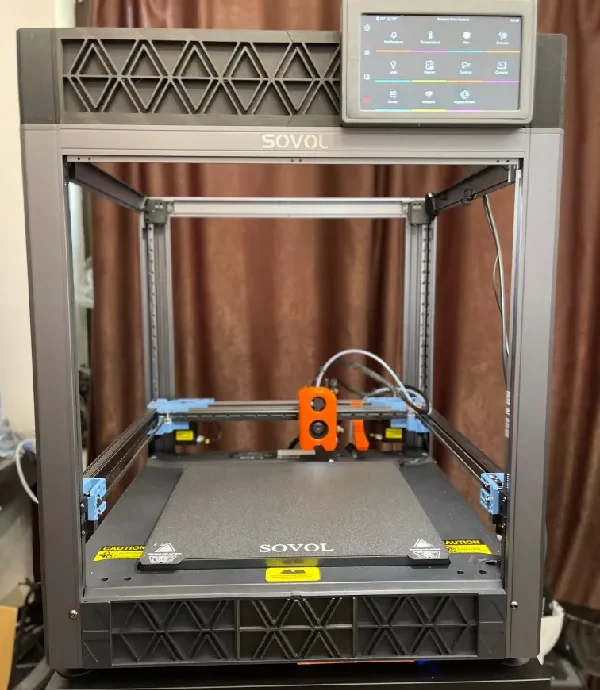

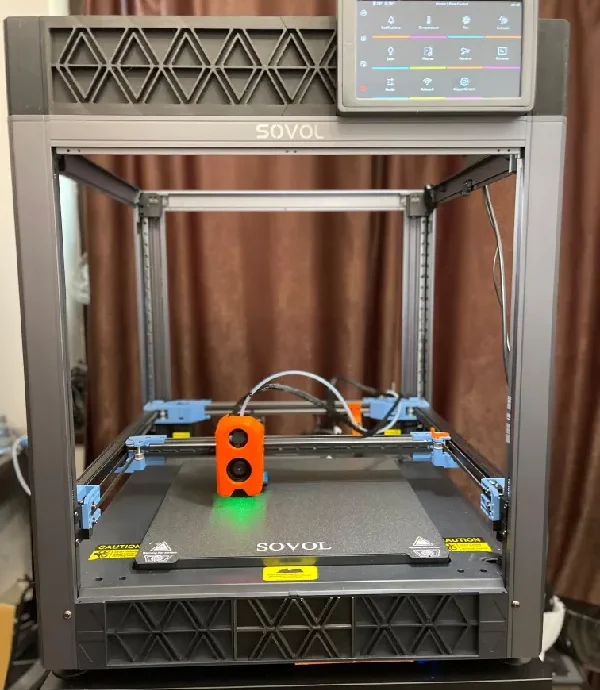

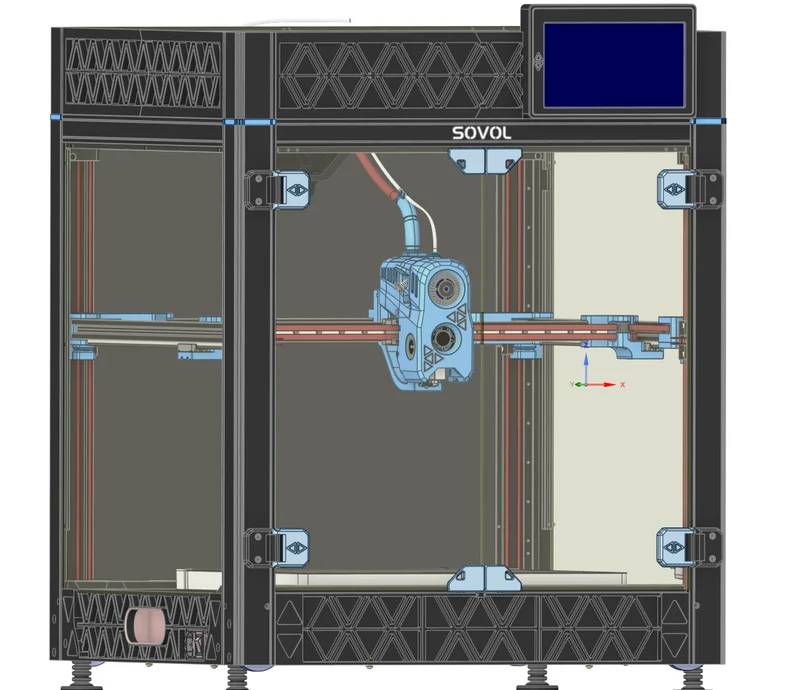

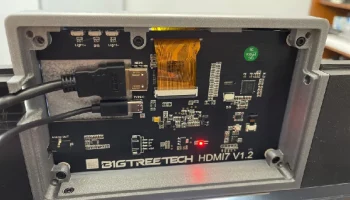

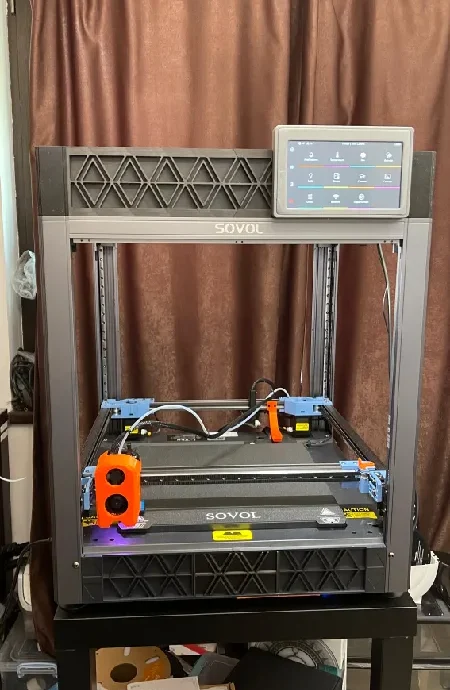

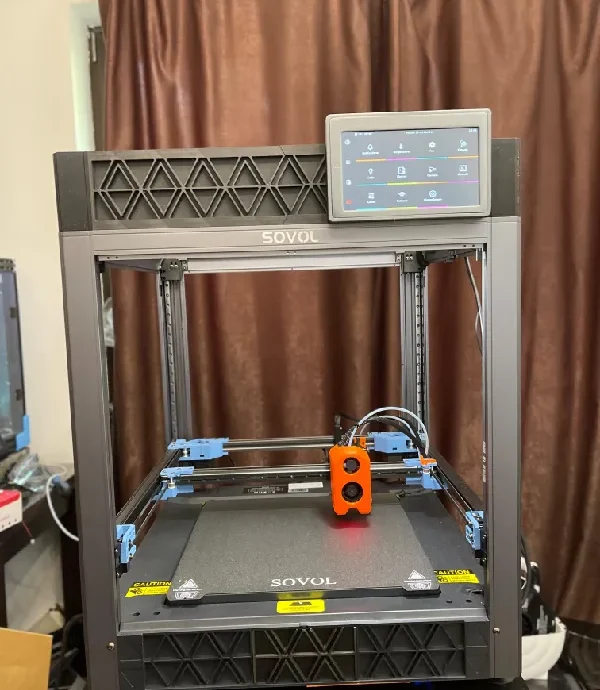

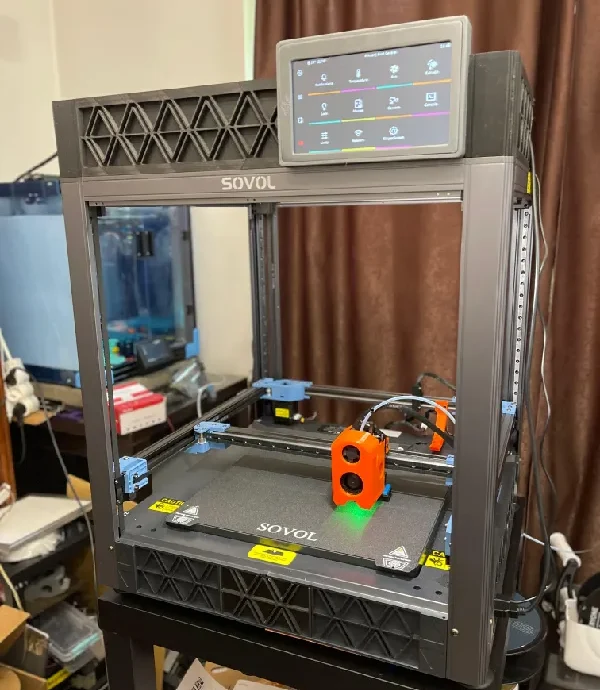

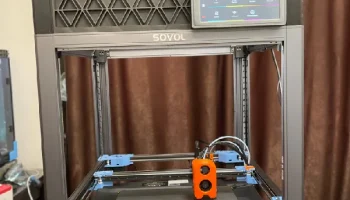

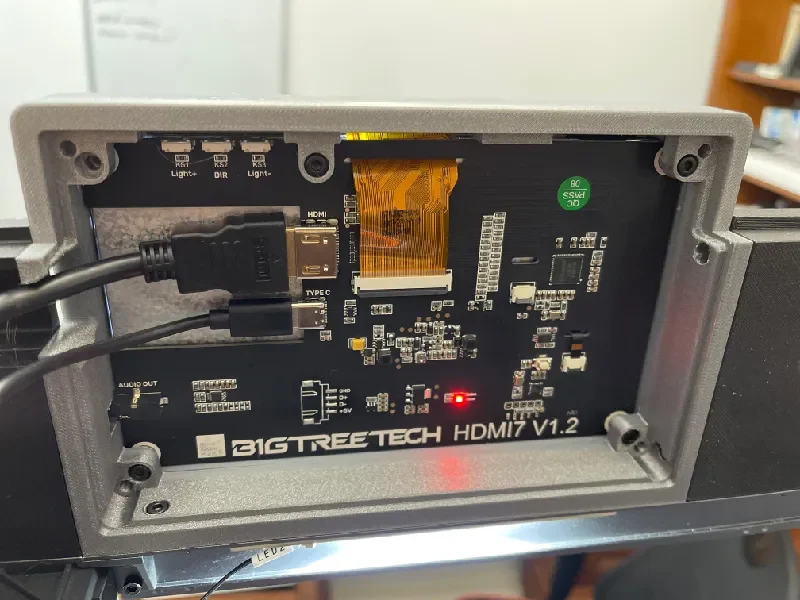

BTT HDMI 7" V1.2 Встроенный в цилиндр, который мы сделали для Sovol SV08

Он имеет встроенную систему управления кабелями, а также у вас есть 3 отверстия сверху для затемнения или увеличения яркости + для поворота дисплея.

Все файлы уже расположены в правильной ориентации, и им требуется небольшая опора для «губы», которая будет удерживать верхнюю акриловую панель.

После установки нового кожуха со всеми доработками. Я также обновил хотэнд и теперь могу без проблем печатать PETG, поэтому я напечатал свой в PETG-CF для теста, и он выглядит потрясающе.

Настройки печати

3 стены
5 топ
4 снизу
0,2 высоты слоя
10% заполнение гироида.

Если вы хотите иметь длинные отпечатки из АБС-пластика или другого высокотемпературного материала, я рекомендую напечатать цилиндр из АБС-пластика.

спецификация

это именно тот дисплей, который мы использовали для создания дизайна

BIGTREETECH HDMI5 HDMI7 Сенсорный экран 7 дюймов 1024x600 HDMI IPS Дисплей емкостный https://s.click.aliexpress.com/e/_Dmpm9V1

Винты

11x M3x 35 мм для крепления крыши к раме.

1x M3x 10 мм для крепления держателя дисплея к раме

12x M3x 8 мм для крепления дисплея к держателю и задней крышке

Вставки для термофиксации

12x M3 x 4,5OD x длина 4 мм

Если вы хотите разместить 3D-принтер, вот DXF для акриловых панелей.

https://www.printables.com/model/879399-sovol-sv08-panels-for-the-enclosure

Здесь вы можете найти пластину, если хотите снять небольшой дисплей и закрыть отверстия.

https://www.printables.com/model/933262-sovol-sv08-cover-instead-of-the-factory-display
