Чехол для электронной бумаги WaveShare 4,2 дюйма - симметрич

Чехол для электронной бумаги WaveShare 4,2 дюйма — симметричный, без отверстий. Вмещает большую LiPo-батарею емкостью 10 000 мАч и имеет точку крепления для ESP32 — Lolin D32.

Для своих проектов я хотел иметь симметричный корпус для установки моих часто используемых дисплеев Waveshare e-Paper. Я нашел много ящиков, но у большинства из них не было симметричных границ, и многие из них были с отверстиями для винтов или другими отверстиями. Так что, возможно, это не те дела, которые мне хотелось повесить на стену или на стол...

Этот случай имеет следующие особенности:

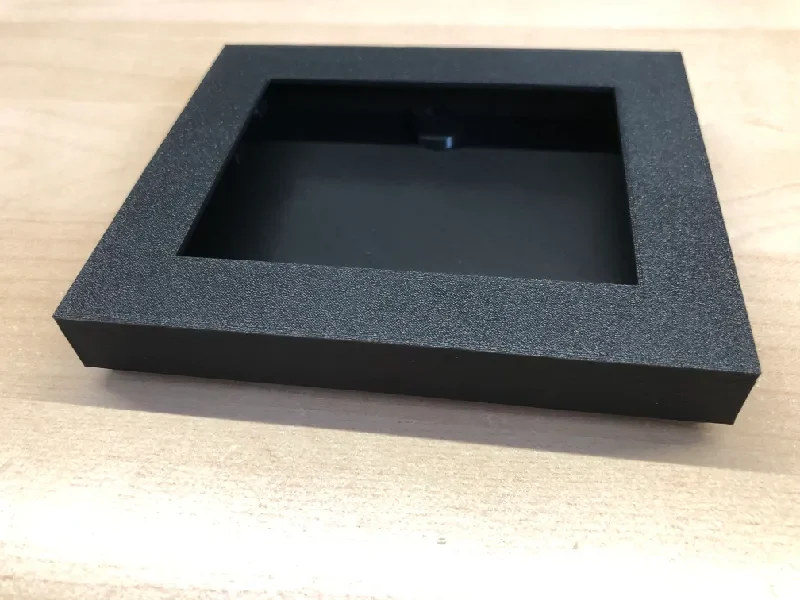

Симметричные границы

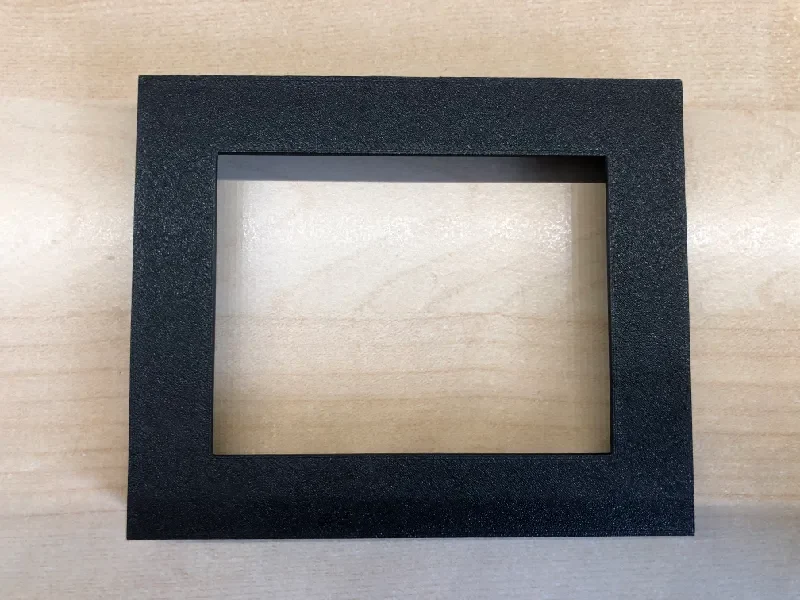

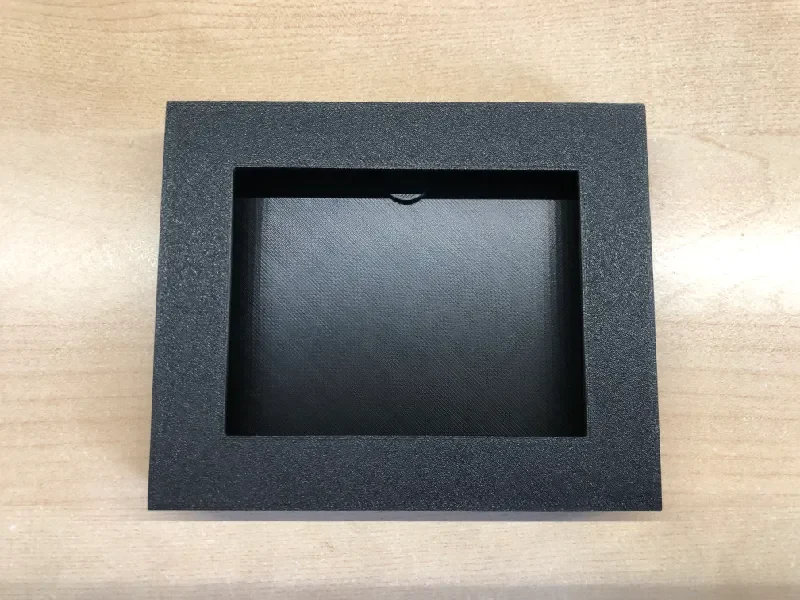

Фактическая реальная используемая площадь дисплея отображается только пользователю. Границы и контурные части дисплея скрыты
Небольшая занимаемая площадь: 120x100x19 мм (ШxВxГ)
Нет отверстий под винты по всему периметру
Никаких других дыр снаружи, которые могли бы мешать обзору.

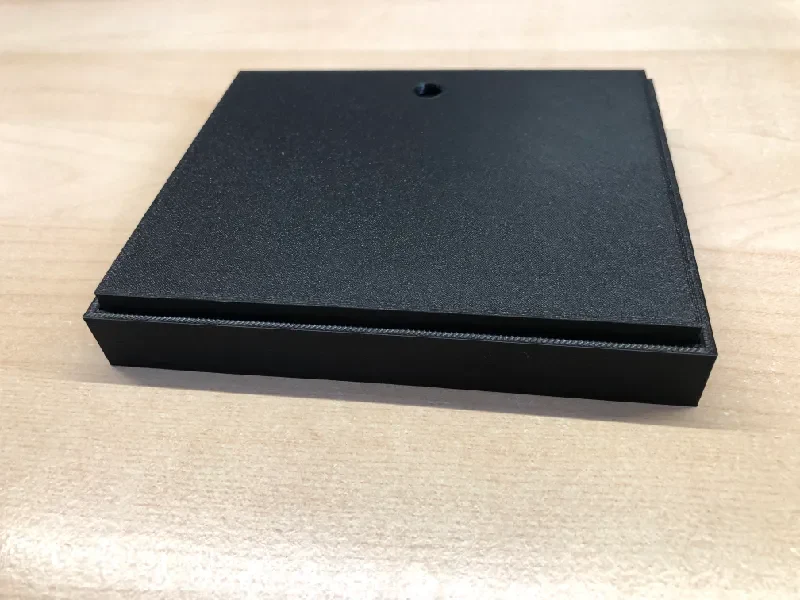

Крышка немного меньшего размера, поэтому ее нельзя увидеть сбоку, когда она размещена на стене.

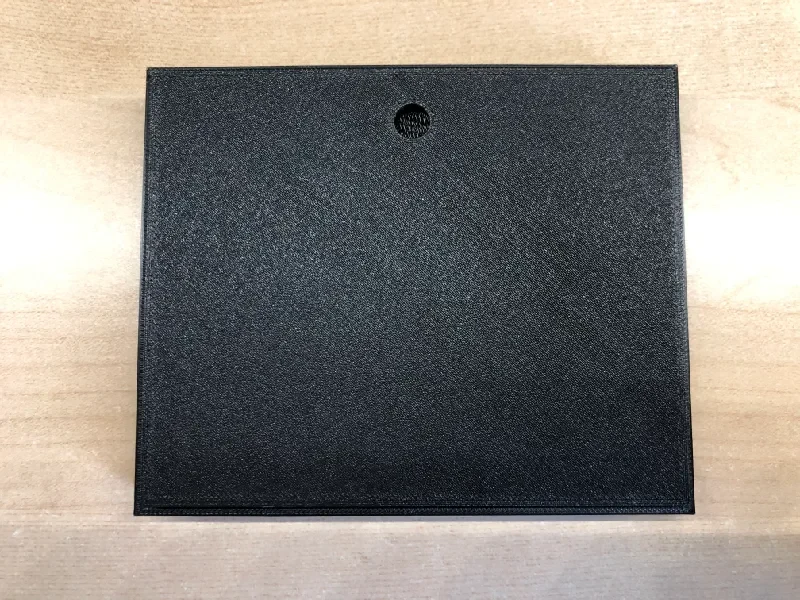

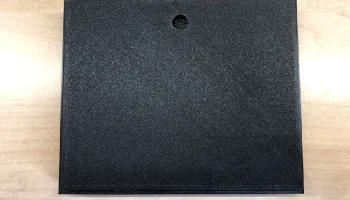

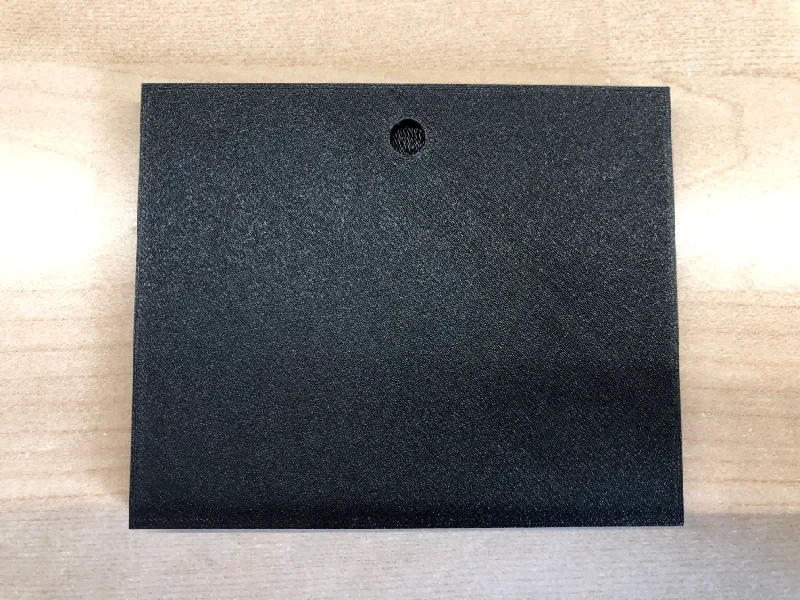

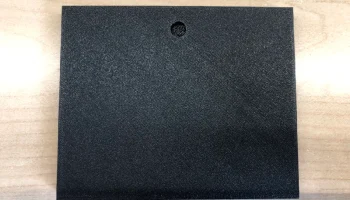

На крышке имеется небольшое отверстие под крючок для короткого гвоздя.
Если вы не хотите вешать его на стену, его можно поставить на стол без каких-либо дополнительных действий.
Крышка защелкивается на корпусе с помощью 4 прочных запирающих выступов, и ее можно снова открыть, если вам нужно подзарядить аккумулятор. Немного тесновато, но мне хотелось, чтобы так было

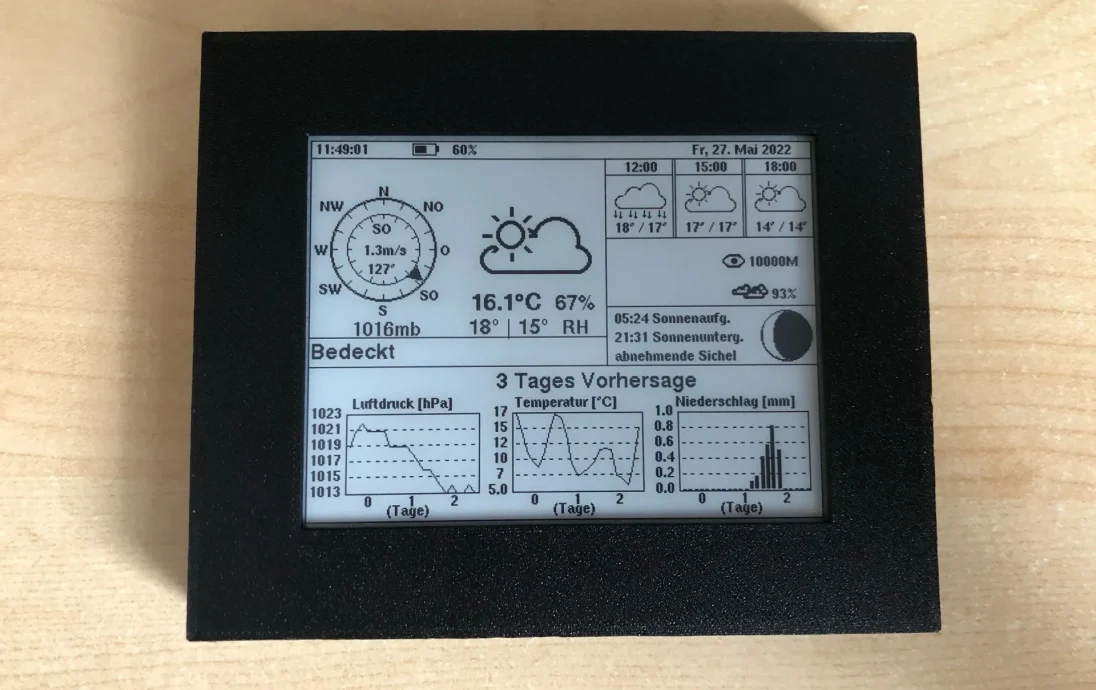

Место для большой батареи емкостью 10 000 мАч, как показано на изображениях. Это обеспечивает работу показанного проекта метеостанции примерно 2-3 года в зависимости от мощности вашего сигнала Wi-Fi и благодаря очень энергоэффективному Lolin D32, поэтому корпус открывается не так часто.

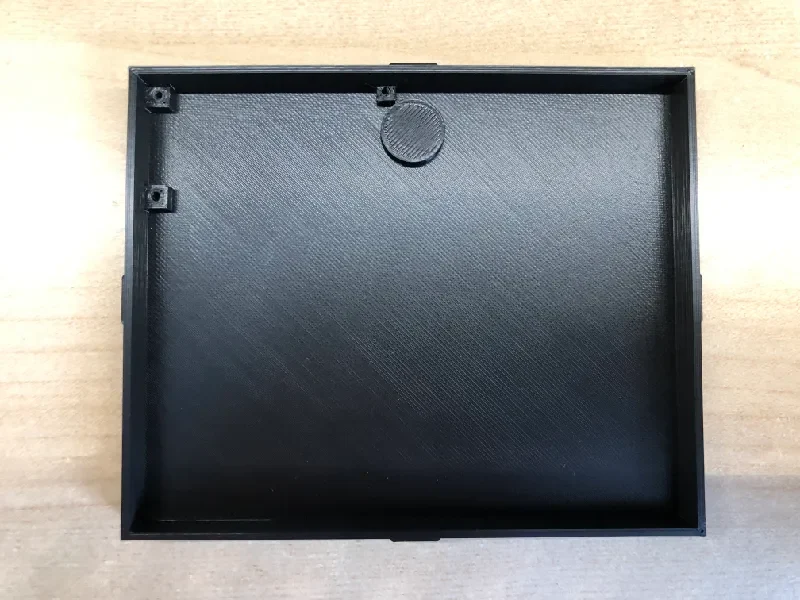

В крышке имеется место крепления для «Лолин Д32». Вам понадобятся очень маленькие винты 3x M2x5.

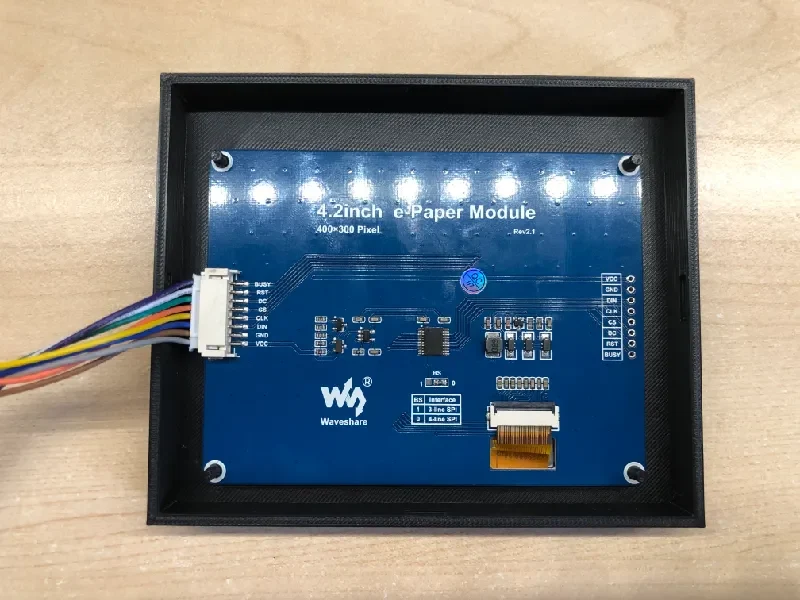

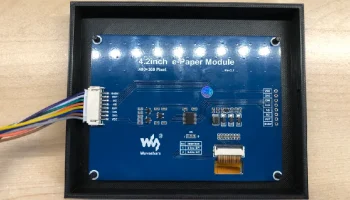

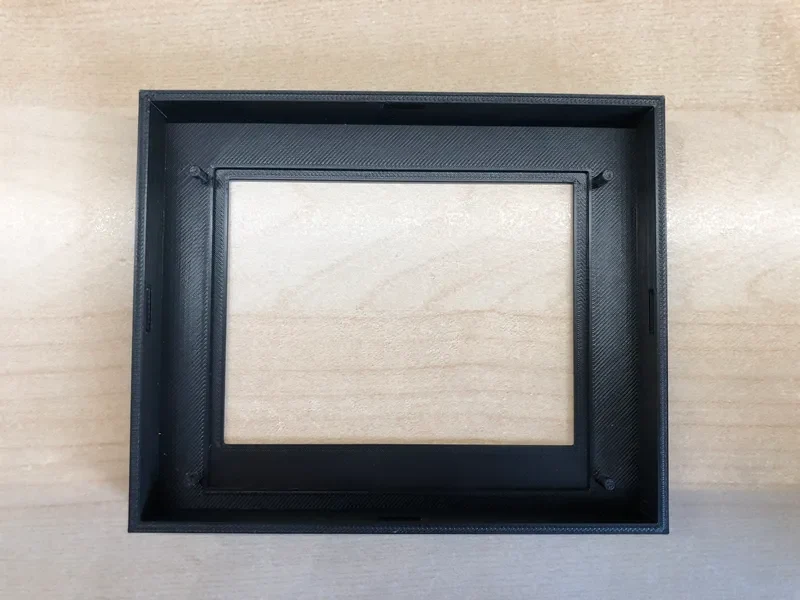

Сам дисплей крепится с помощью 4 маленьких круглых колец, которые прижимаются к 4 стойкам, как показано на рисунках.
Подсказка: я прикрепил к крышке небольшие резиновые ножки, чтобы она выглядела немного парящей на стене.

Инструкции по печати:

Я использовал профиль скорости 0,2, просто снял юбку и установил поля шириной 5 мм.
Для крышки я использовал подставки от печатной платформы, но не думаю, что они вам особо понадобятся.
4 кольца были напечатаны без полей.

Удачной печати :)
