10-дюймовая патч-панель Keystone с этикеткой......

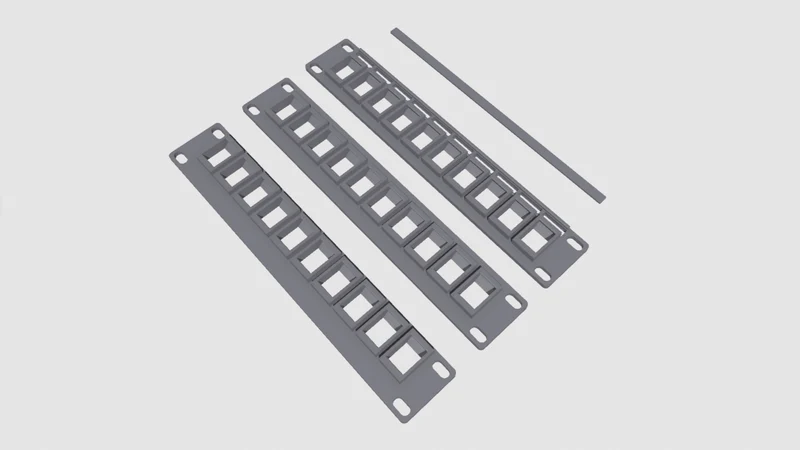

есть 3 типа

патч-панель

патч-панель NUC — некоторые NUC выше 1U, и я не хочу создавать отдельную полку для каждого из них, поэтому я делаю этот тип, чтобы исправить это, освободив больше места под трапецеидальным искажением (14,5 мм).

патч-панель с этикеткой — читайте ниже

Мои настройки печати

высота слоя: 0,2

стена: 3

заполнение: 15%

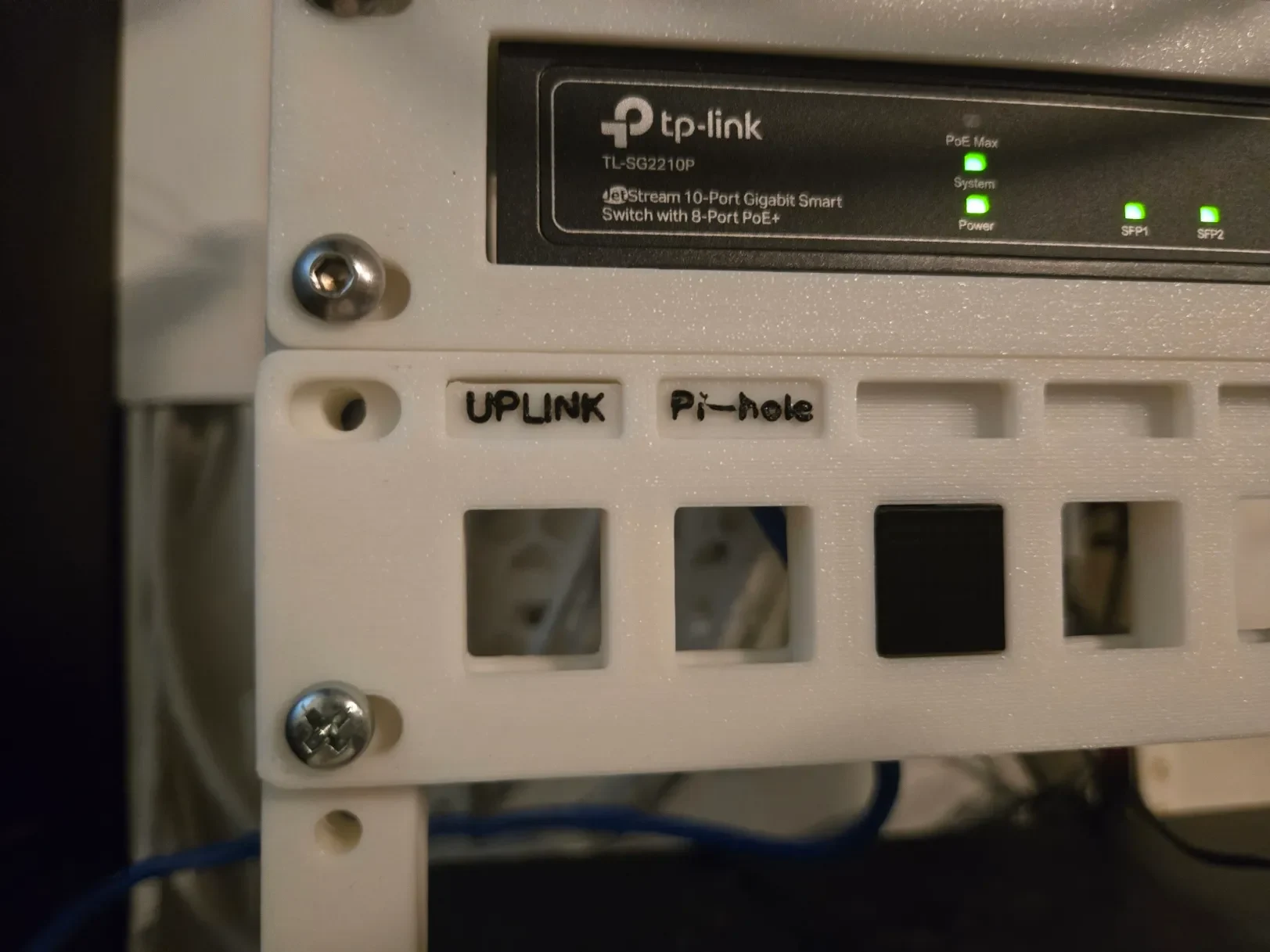

Патч-панель с этикеткой
Создать ярлык

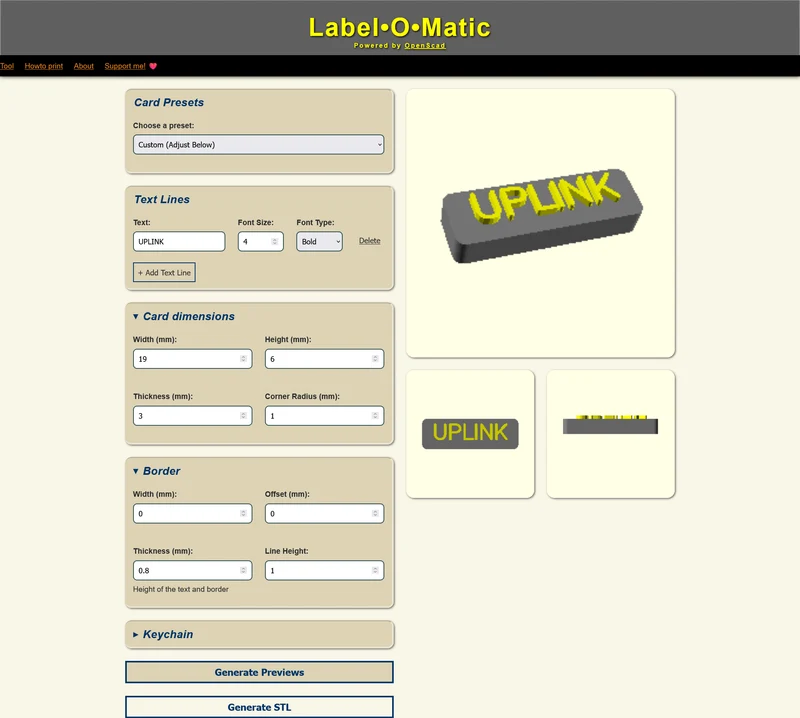

Я использую веб-сайт Label-O-Matic для создания этикетки, или вы можете создать этикетку самостоятельно, используя размер ниже.

Этикетка-O-Matic

сначала прочитайте, как печатать на веб-сайте

предустановка карты: пользовательская

размер этикетки

ширина: 19

высота: 6

толщина: 3

угловой радиус 1

размер шрифта 4 или больше

граница

ширина: 0

смещение: 0

толщина: 0,6, 0,8 или 1 (это будет ваш текст при изменении цвета нити в середине печати)

высота строки: 1

проверить предварительный просмотр и сгенерировать stl

Распечатать этикетку

в начале печати текстового слоя добавьте код для приостановки/замены нити или прочтите, как это сделать.

у меня принтер Creality, поэтому я следую этому руководству по изменению цвета? и добавьте собственный G-код «M600» перед отправкой на печать текстового слоя.

после изменения цвета нити не забудьте выдавить старый цвет нити перед возобновлением печати.

Если вам нравится моя работа, пожалуйста, рассмотрите возможность поддержки по ссылке в профиле.

Журнал изменений

2025/10/16

добавить модель с описанием

Патч-панель с портом Label 8

11.03.2025

добавить модель с описанием

Патч-панель 8 портов

Патч-панель NUC 8 портов

2025/03/07

добавить модель с описанием

Патч-панель

Патч-панель NUC
