Серверная стойка Mini Rack 10 дюймов для направляющих Nav...
Обновление от 10.03.25:
Добавлены 2 новых компонента: боковая направляющая со встроенной ручкой и соединитель для штабелирования боковой направляющей. Это позволяет расширить возможности настройки, а также добавить больше секций рельсов. Подробности см. ниже.
Обновление от 08.03.25:
@Aaron и пользователь Reddit u/rygel_fievel подтвердили, что направляющие Gator Rackworks полностью совместимы, добавили их в список и описание оборудования.
На это указал @ChiefNugget_196587. Исправлена ошибка с поперечными перекладинами, из-за которых была прорезана только одна пара отверстий, загружена новая версия 2 поперечных перекладин.
Обновление от 28.02.25:
Я загрузил версию 2 боковой направляющей, которая устраняет проблему взаимного взаимодействия, которая может возникнуть, если вы используете компоненты стойки с очень тонкими выступами стойки в верхнем или нижнем слоте.
Добавлена новая более глубокая версия!

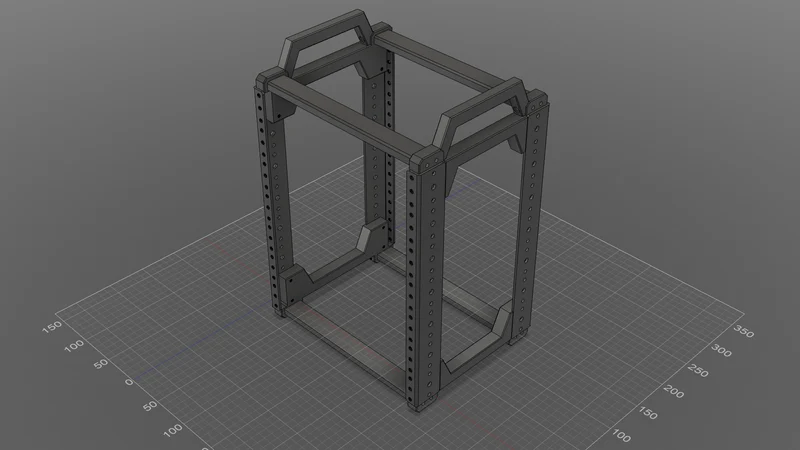

В исходной версии получается стойка глубиной 8 дюймов. Я добавил более длинные версии боковых направляющих и ручки, чтобы создать стойку глубиной 10 дюймов. Просто используйте Side_rail_long и Top_handle_long вместо стандартных версий, и все готово.
--

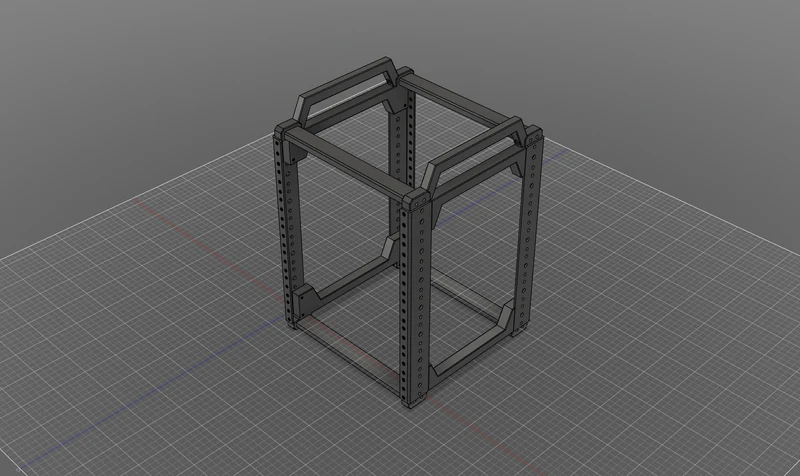

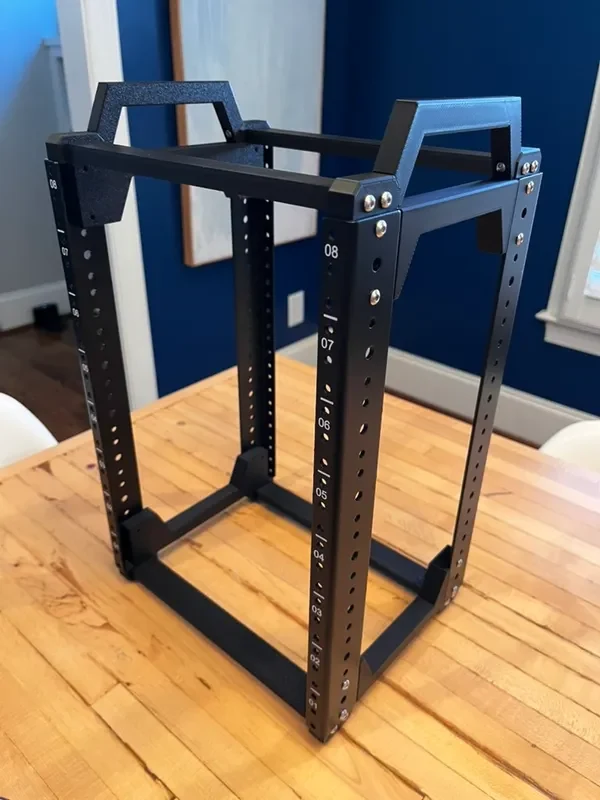

Я спроектировал свою собственную 10-дюймовую серверную стойку с использованием направляющих NavePoint. Использ��я пару легко распечатываемых деталей, доступные направляющие и винты M4, вы можете сделать свою собственную 10-дюймовую мини-стойку за небольшую часть цены стандартной стойки. Рельсы NavePoint доступны на Amazon разной длины: я выбрал 8U, но они бывают от 2U до 20U. Эта конструкция также совместима с направляющими Gator Rackworks.
В стойке используется все оборудование с пуговицами M4, а резьба моделируется в деталях. Я рекомендую использовать дрель/отвертку, чтобы закрутить винты до конца и затянуть их рукой.
Распечатанный список деталей:

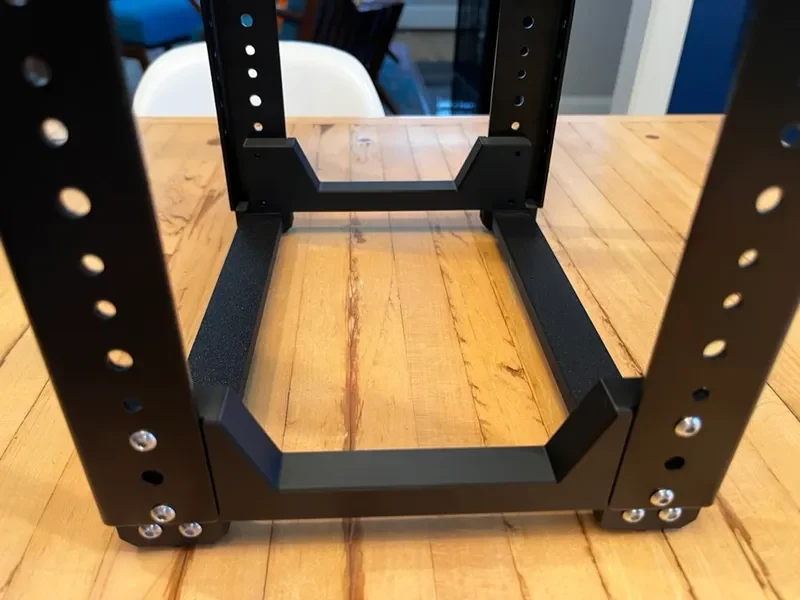

(4) МиниРак_боковой_рейл
(4) МиниРак_кросс_рейл

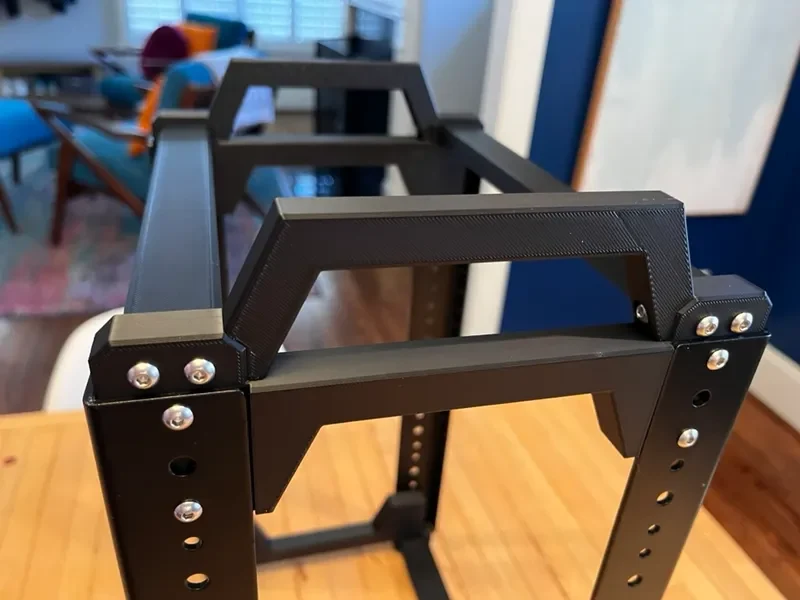

(2) MiniRack_top_handle (необязательно)
Список оборудования:
Рельсы NavePoint
Рельсы Gator Rackworks
(20) M4x12 — 16 для боковых соединителей направляющих и 4 для верхних ручек.
(16) M4x20 — для соединения поперечных балок с боковыми балками.
Новые параметры компонентов:
Интегрированная ручка
Я добавил опцию боковой поручни со встроенной ручкой. Это делает ручку более прочной и дает больше места для костяшек пальцев. Существуют стандартные и глубокие версии, которые заменяют боковую направляющую в верхней части стойки.
Штабелируемый соединитель
Это позволит вам добавить еще одну секцию направляющих стойки по мере расширения стойки. Просто распечатайте 2 соединителя для штабелирования и еще 2 поперечные направляющие и соберите, как показано на рисунке. Соединители для стекирования доступны в стандартной и глубокой конфигураци��х.
