Модульная стойка 10 дюймов/10 дюймов...

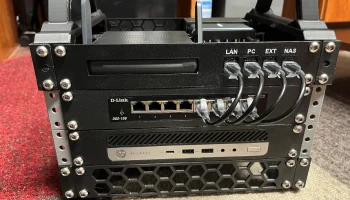

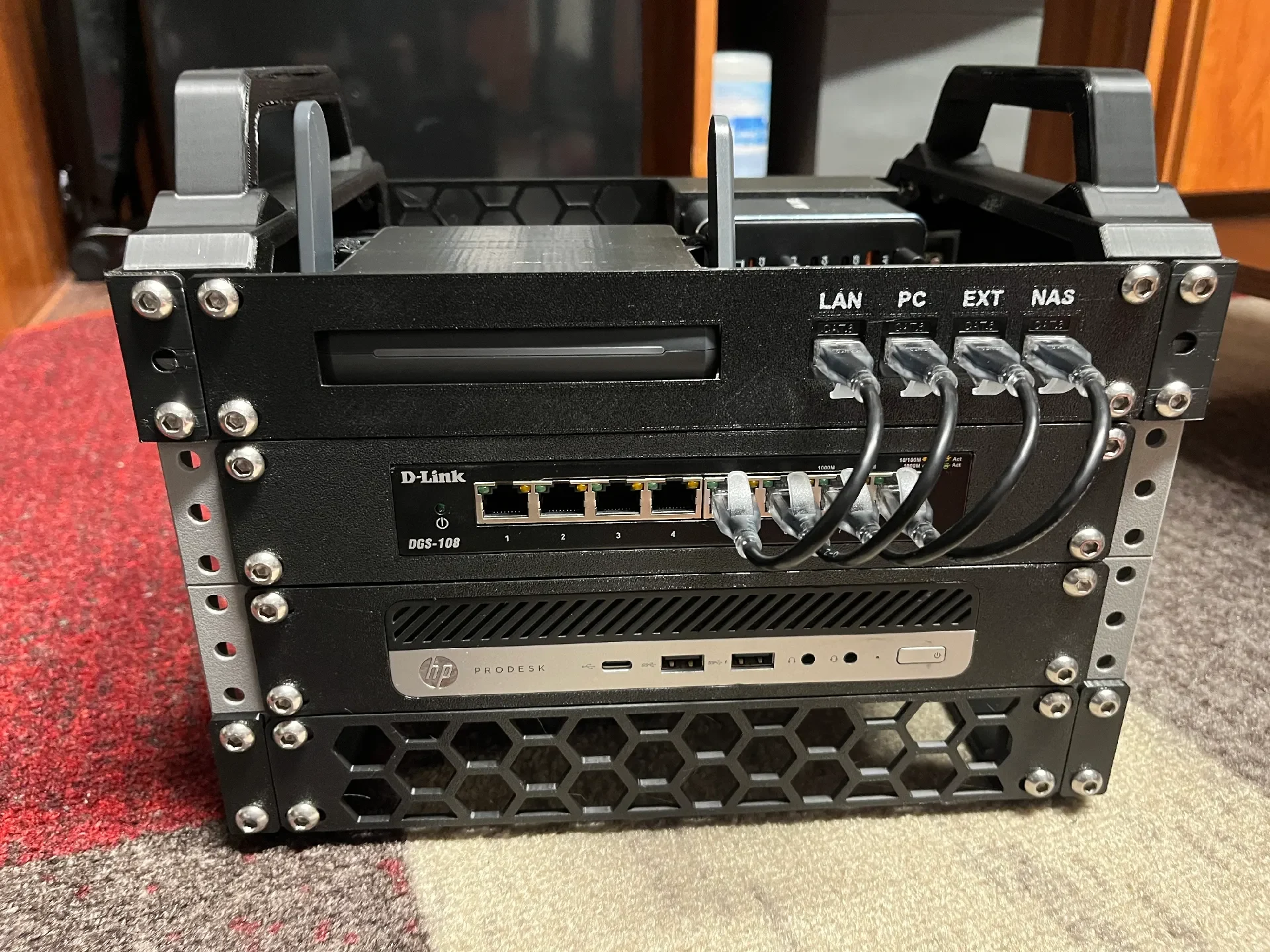

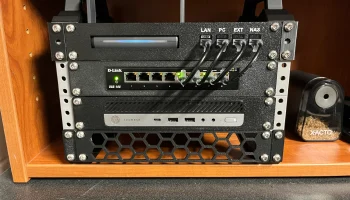

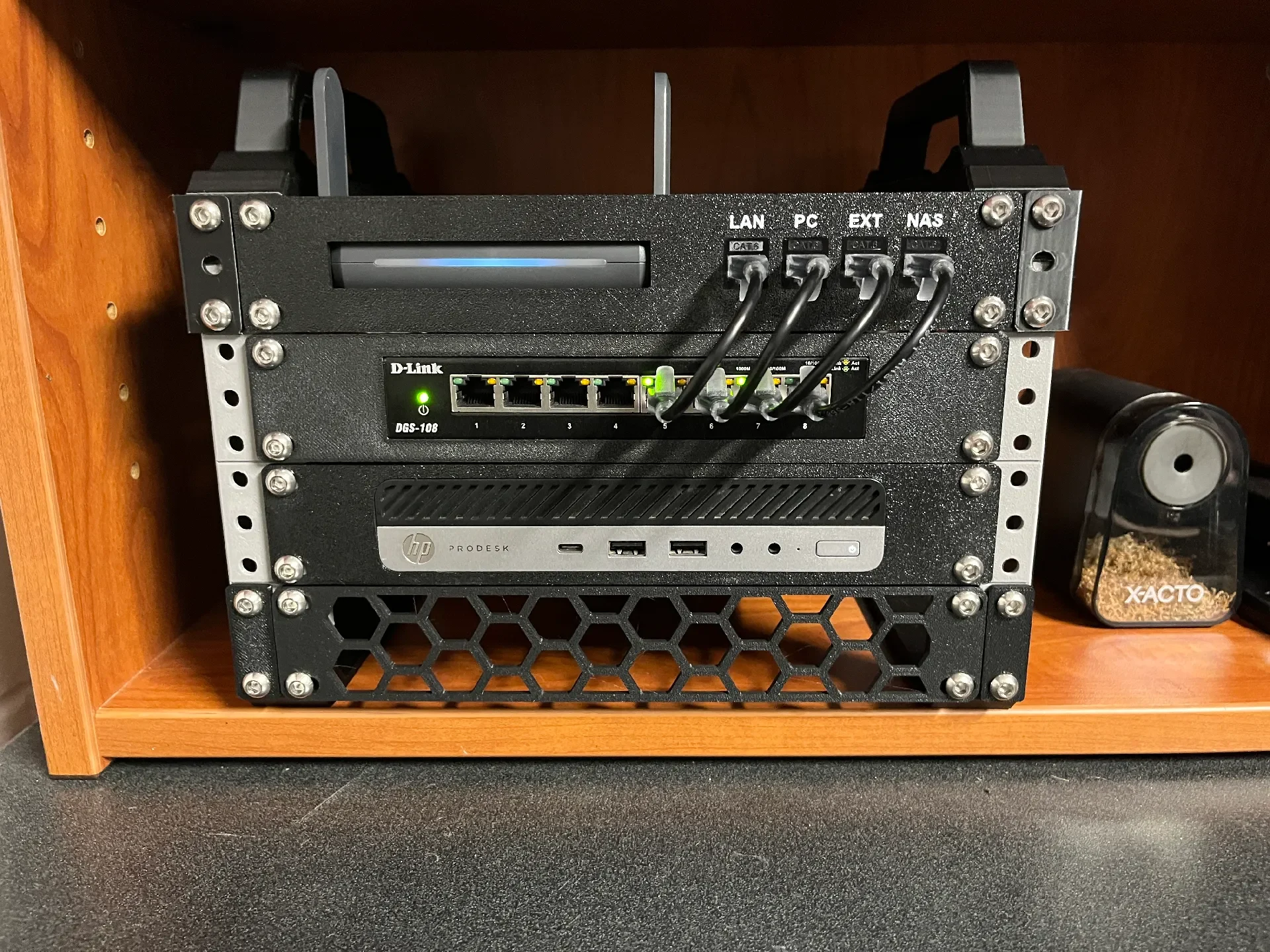

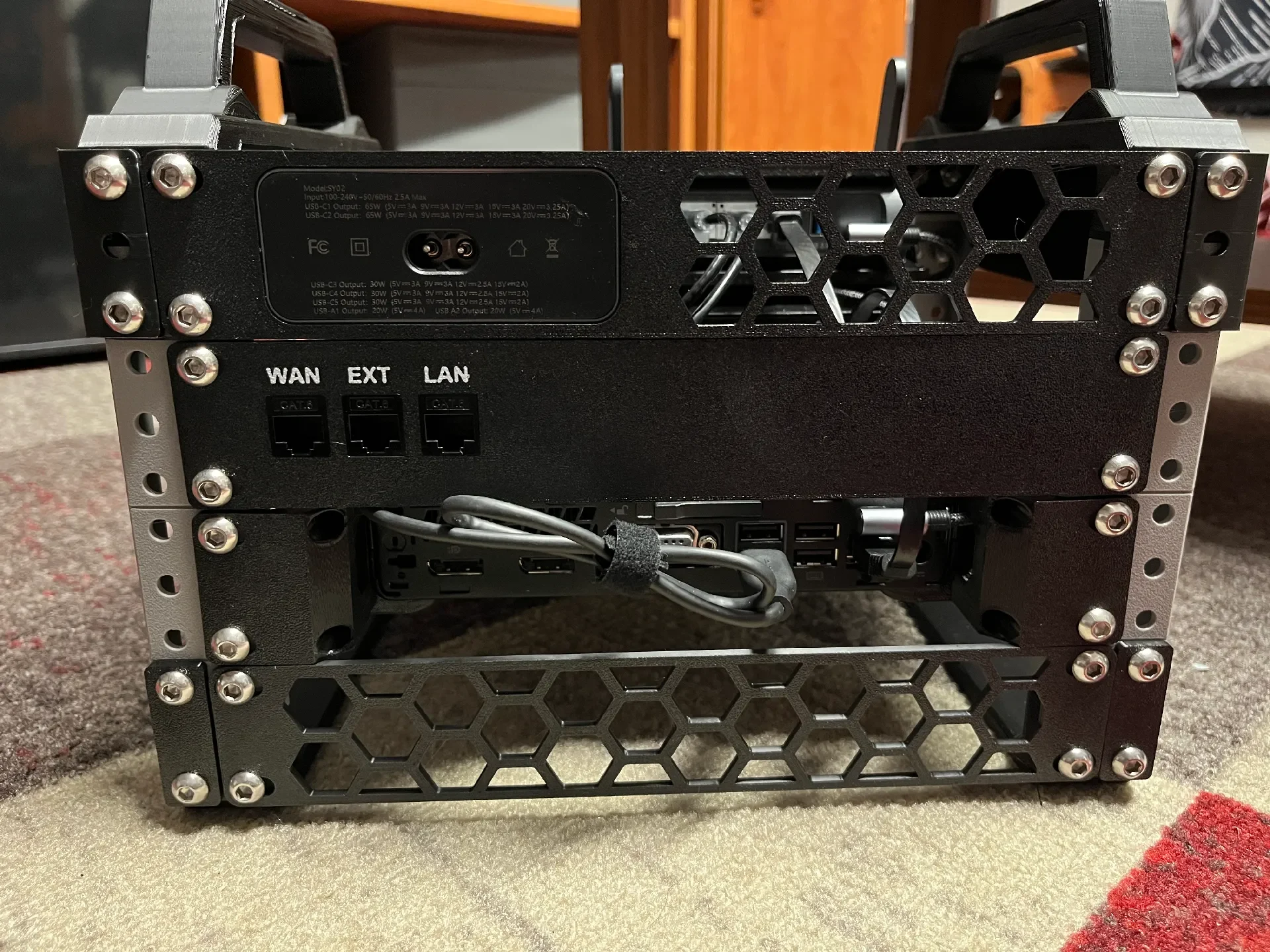

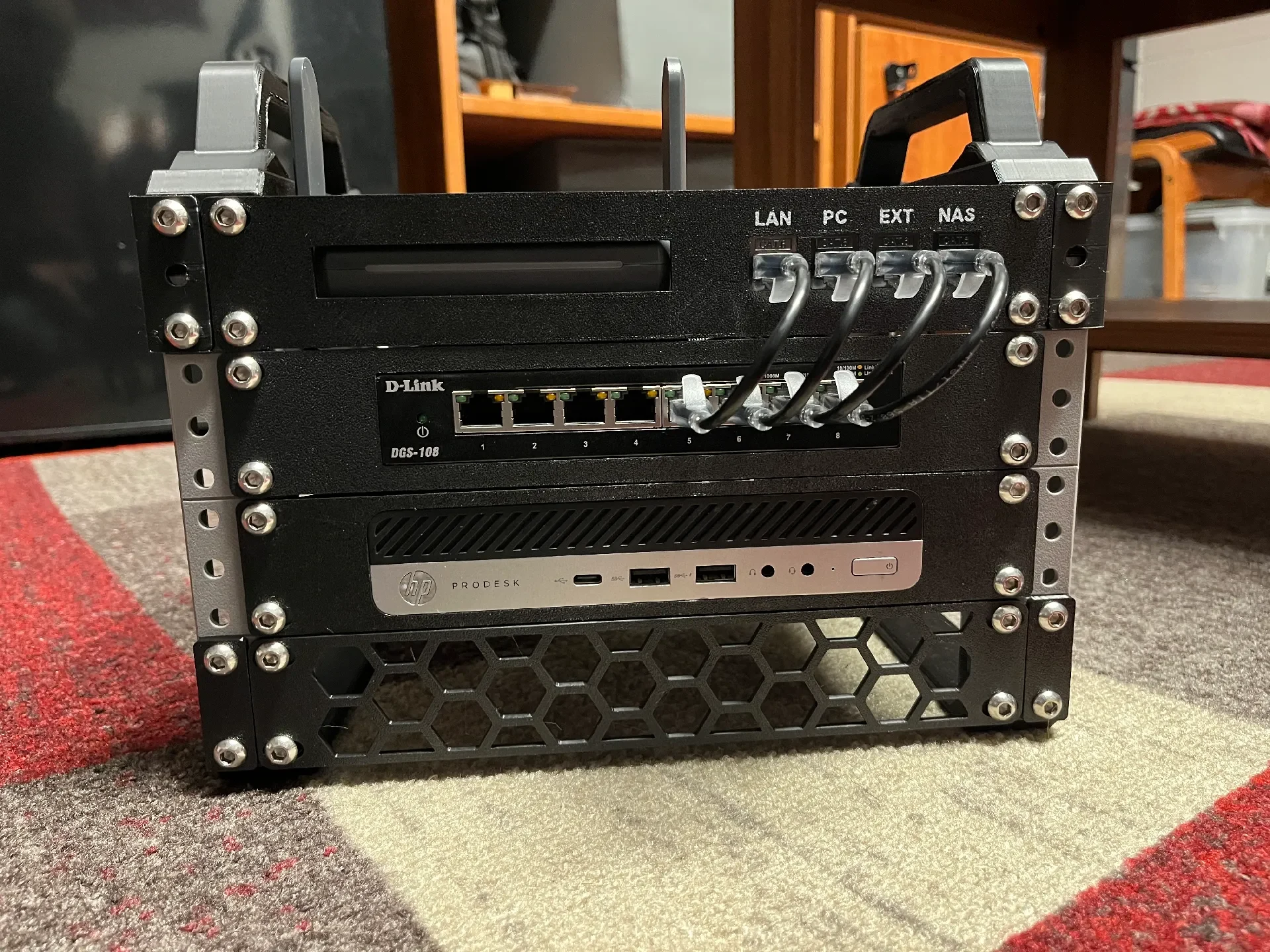

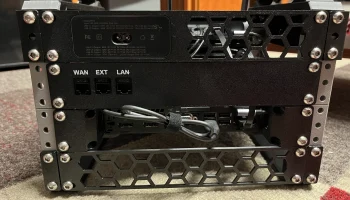

Это моя модульная стойка, которую я сделал для своей 10-дюймовой домашней лаборатории. Подробнее о ней можно прочитать здесь: https://www.reddit.com/r/homelab/comments/1idbyfn/my_new_mini_rack/

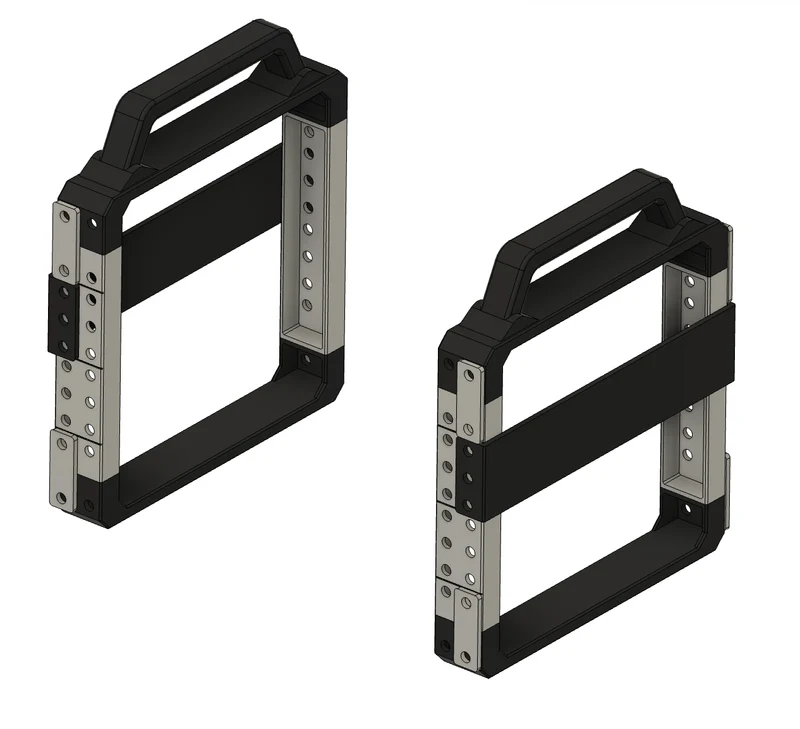

Для сборки стойки используются стандартные болты M6x12 мм с полукруглой головкой и квадратные гайки M6. См. изображение САПР для конфигурации сборки. В этой стойке используются 10-дюймовые компоненты стойки, которые скрепляют две стороны вместе. Для соединения стоек стойки с другими деталями используйте входящие в комплект косынки.

Ссылки на оборудование:

Болты М6х12
Амазонка: https://www.amazon.com/dp/B012TI4O9S
Макмастер Карр: https://www.mcmaster.com/92095A226
Квадратные гайки M6
Амазонка: https://www.amazon.com/dp/B09WSJ6PDX
Макмастер Карр: https://www.mcmaster.com/96887A319

Стойка спроектирована таким образом, что ее можно масштабировать до любого необходимого размера с помощью модульных направляющих различной длины. Вы можете выдвинуть стойку на любую высоту (может стать нестабильной), используя соединительные косынки.

Вдохновением для этого проекта послужил пост Reddit от MRP.

Обновления проекта
24.03.2025 — Добавлен вариант с более высокой ножкой.
Мне нужно было установить вентилятор в нижней части стойки для охлаждения некоторых жестких дисков, поэтому для его размещения потребовалась более высокая ножка.
26.02.2025 — Параметрическая стойка Upright v2
Оригинальная параметрическая стойка Fusion 360 напильником оставляла желать лучшего. Даже после настройки необходимого параметра потребовалось много ручного редактирования. Я переделал файл и загрузил версию 2 файла, которая правильно обрабатывает параметр для любого количества нас > 2. С его помощью я также загрузил стойки 2U и 3U по запросу
@zmarkella_2835288.
21.02.2025 — Вертикальная стойка высотой 6U с пазами для гаек
По запросу @DanielWilson_2974971
07.02.2025 — Новые детали!
Добавлена ​​модель с верхней ручкой, для печати которой не требуются опоры. Вы можете распечатать 2 из них, их НЕ нужно зеркально отражать. Просто поверните на 180 градусов при установке, чтобы сохранить симметрию. Спасибо @Slapping_Sec_2920759 за предложение!
Добавлена ​​стойка высотой 4U со встроенными пазами для гаек, позволяющая удерживать квадратные гайки на месте. Я еще не проверял это сам (требует пересборки всей стойки ), но при необходимости обновлю. Оставьте комментарий, если есть какие-либо проблемы.
Оборудование и запчасти

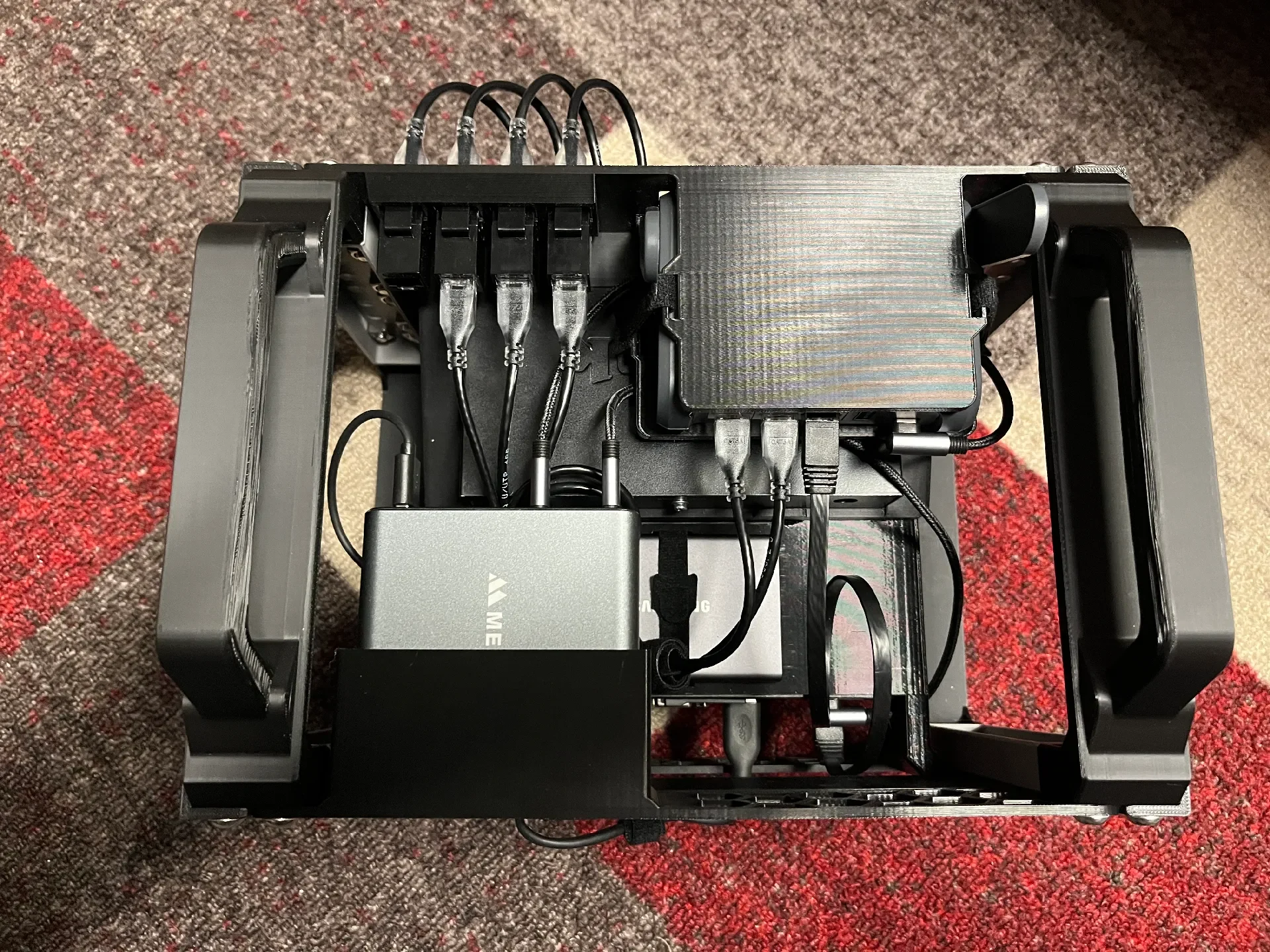

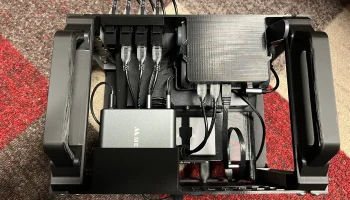

Сюда также включены модели для преобразования USB-C. Платы PD Trigger, которые я использовал, можно найти здесь: https://www.amazon.com/gp/product/B0D5QRDLQV. Более подробную информацию о преобразовании можно найти здесь: https://www.reddit.com/r/homelab/comments/1idbyfn/comment/m9zwm4z.
Зарядный концентратор USB-C, который я использую: https://www.amazon.com/gp/product/B0BGLTD816.
Для крепления GL.iNet требуются застежки-молнии или ремни-липучки, чтобы удерживать его на месте. У меня AX-1300, но подойдут и другие аналогичные модели.
