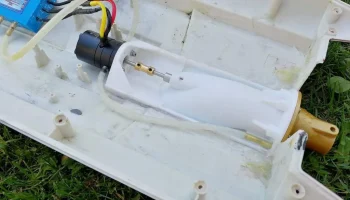

Водометная двигательная установка для радиоуправляемой ло...
Я пытаюсь создать еще один двигатель для водометных лодок для радиоуправляемых моделей.

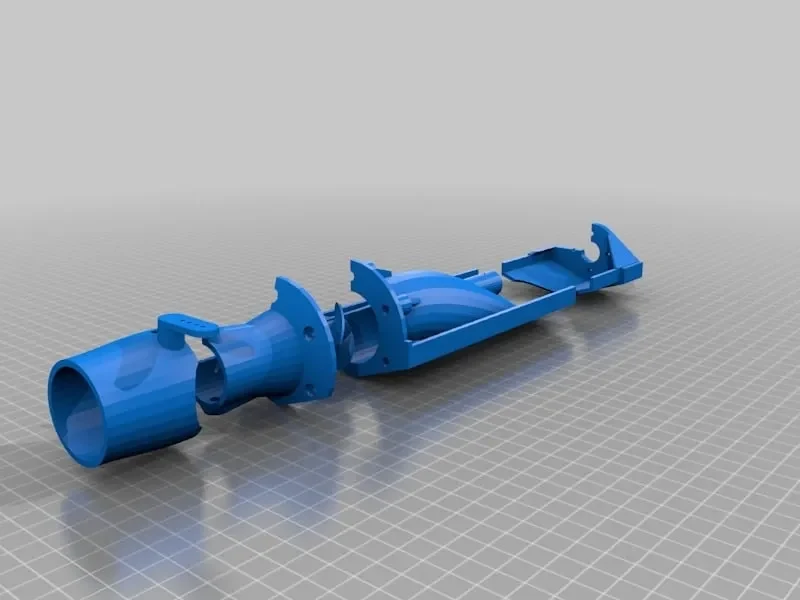

Фактическая версия, используемая на лодке, — «v12».
Это полностью открытый исходный код (только для некоммерческого использования, другая лицензия по запросу).
Не стесняйтесь оставлять комментарии по поводу этого дизайна. Не забывайте читать комментарии, в них много полезной информации.

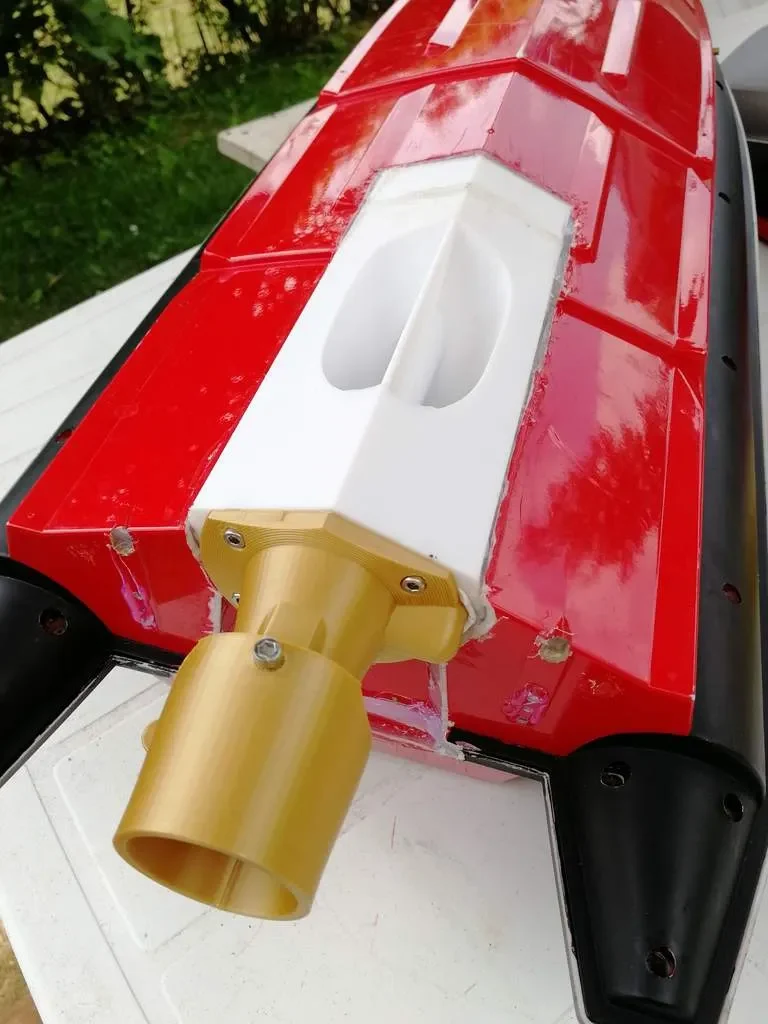

Предназначен для моделей лодок длиной около 1 метра.

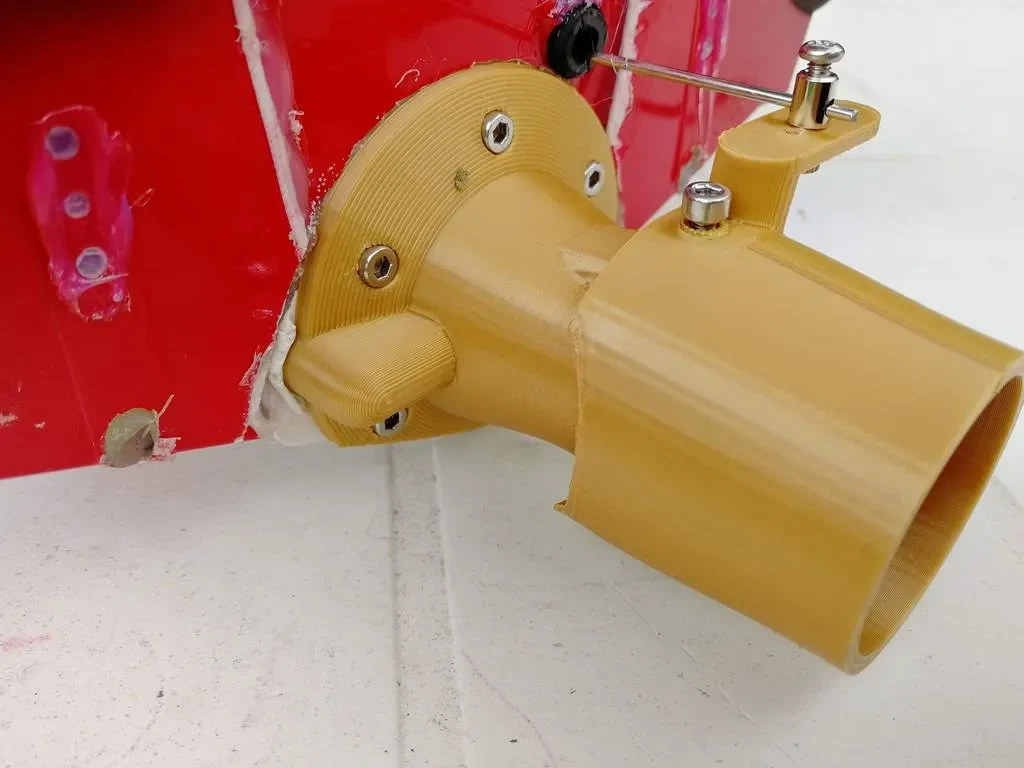

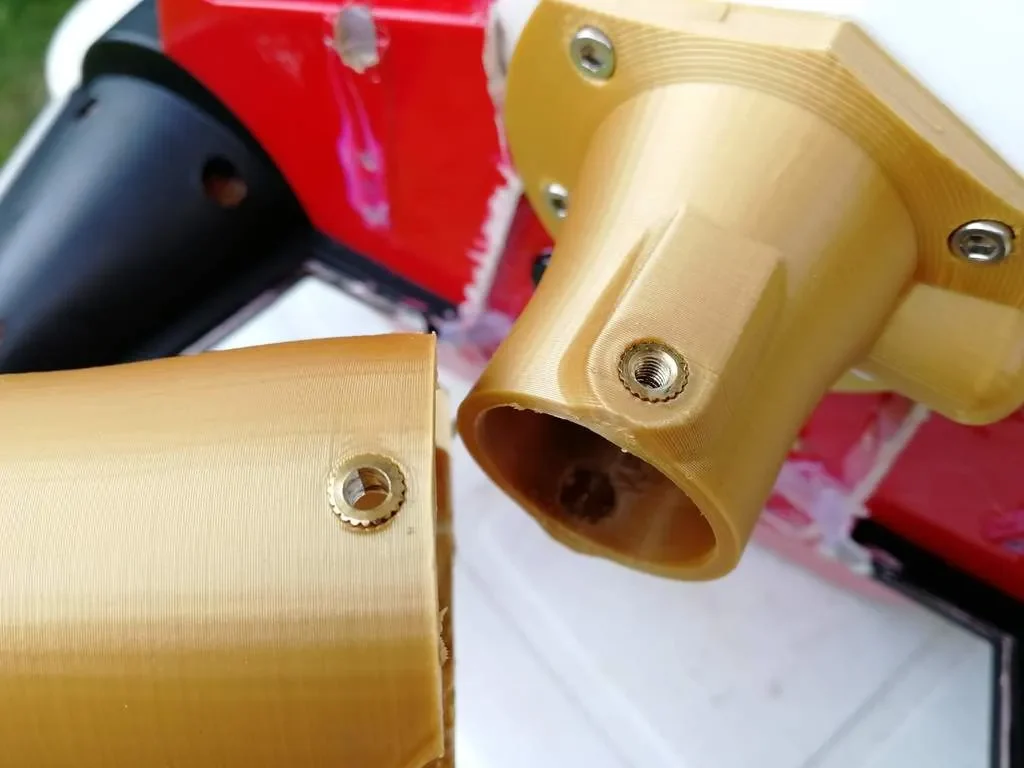

Напечатано из PLA, за исключением крыльчатки из PETG. Нужны латунные вставки М3 5х5 мм. Вставки в «jetRudler_v12.stl» сверлятся сверлом 3.2.

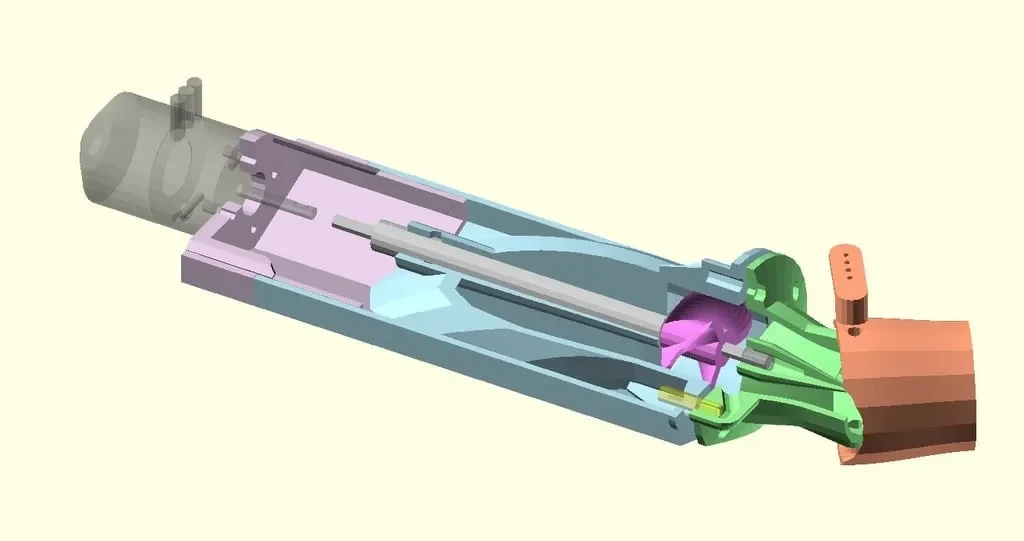

Исходники OpenSCAD для версии 12 находятся здесь: https://gitlab.com/jdobry/waterJet/tree/v12.
ПРИМЕЧАНИЕ: шаг крыльчатки не является оптимальным для эффективности струи. Он слишком бо��ьшой. Но оптимально его распечатать. Я не проверяю другие значения шага/шага. Этого достаточно для моей забавной лодки просто для развлечения.

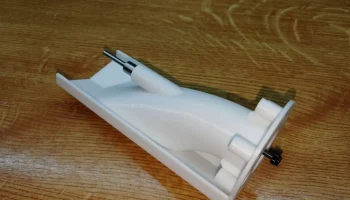

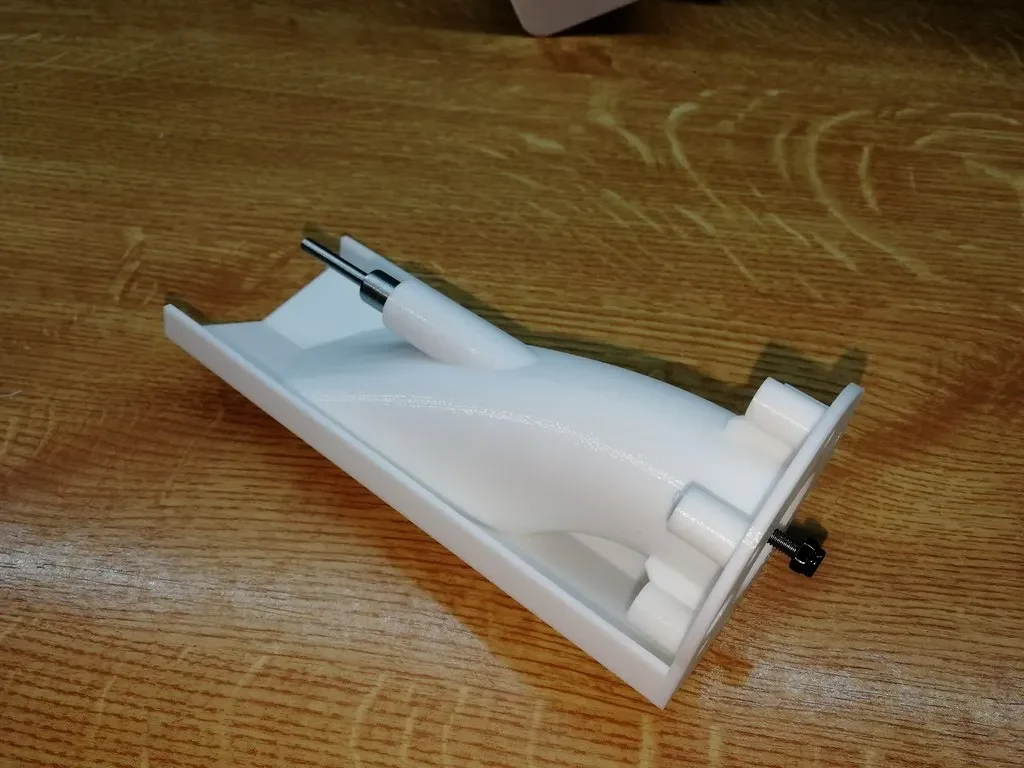

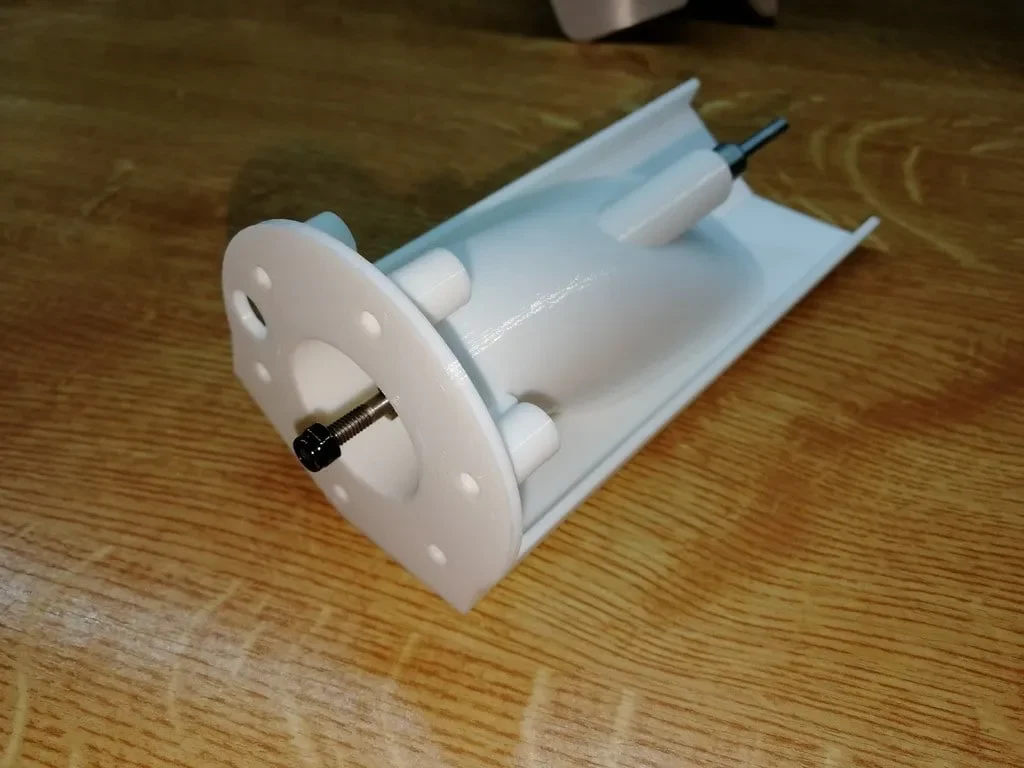

Основная часть и держатель двигателя должны быть склеены вместе. Делайте это ТОЛЬКО с установленным валом на двигатель вместе, не без него. Необходимо, чтобы двигатель и вал были идеально концентричны.

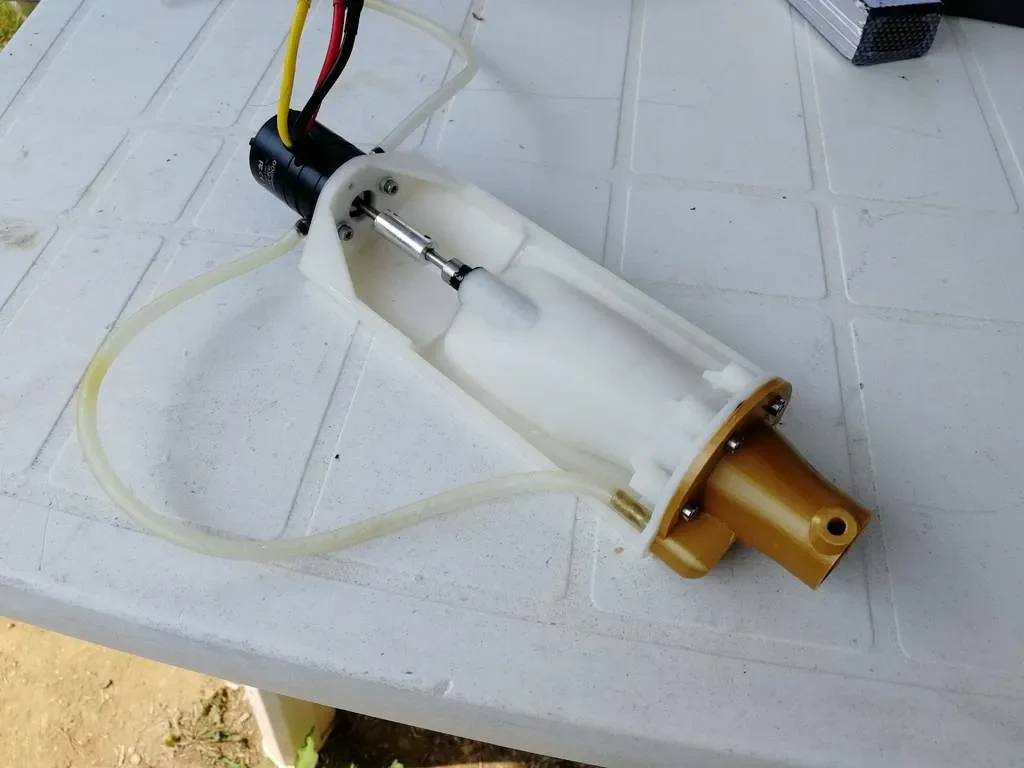

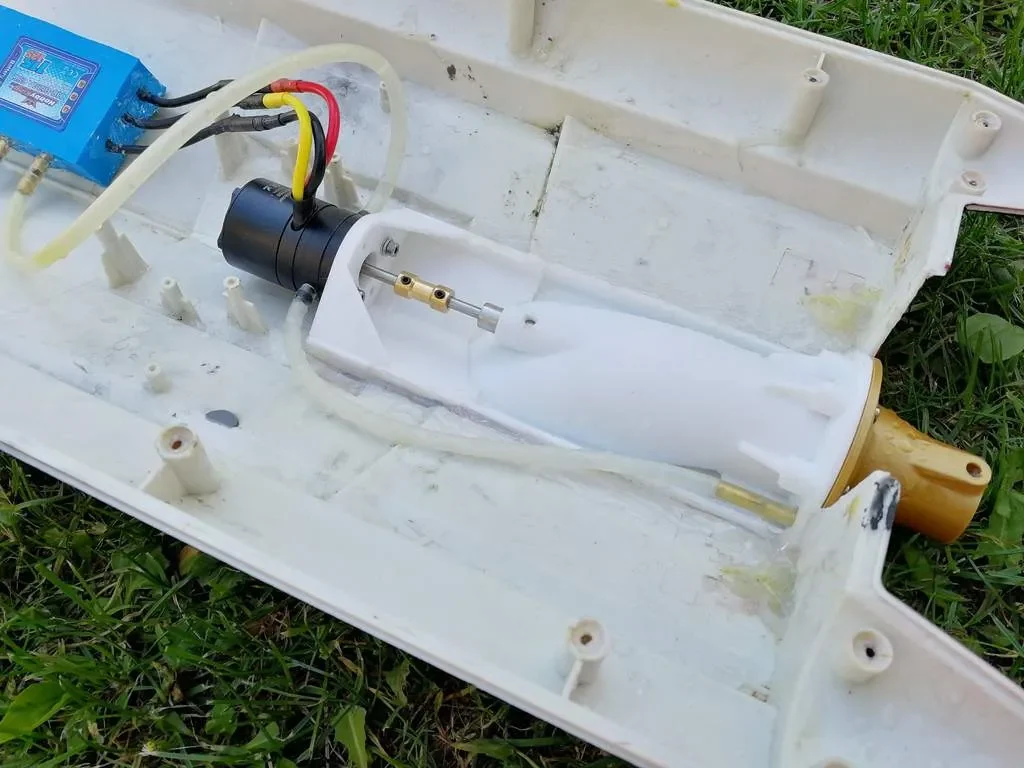

Я использую комбинированный двигатель 3536 1700 кВ+ESC (перепрошитый прошивкой SimonK O_POWER=470; O_GROUND=47; POWER_RANGE=1600*CPU_MHZ/16+MIN_DUTY) с LiPol-аккумулятором 40C 3S емкостью 6000 мАч. Результат: измеренная электрическая мощность 80 А (930 Вт).
РЕДАКТИРОВАТЬ (03.11.2018): Этот двигатель немного перегружен и через несколько часов выходит из строя. В настоящее время я планирую заменить его на 3674 inrunner с рубашкой водяного охлаждения.
06.06.2018: добавьте дополнительную информацию
05.06.2018: первая публичная «окончательная» версия v12
2018-06-02: Реальный тест лодки https://youtu.be/jG33dKuQeQY
2018-05-26: 3-й тест https://youtu.be/VpkvRb1sVZo
12.05.2018: первый тест https://youtu.be/7qWh_Ipw2Fk https://photos.app.goo.gl/55UOe9A346dyhPs23
