Коробка корпуса для инверторной платы BMS JK-BMS......

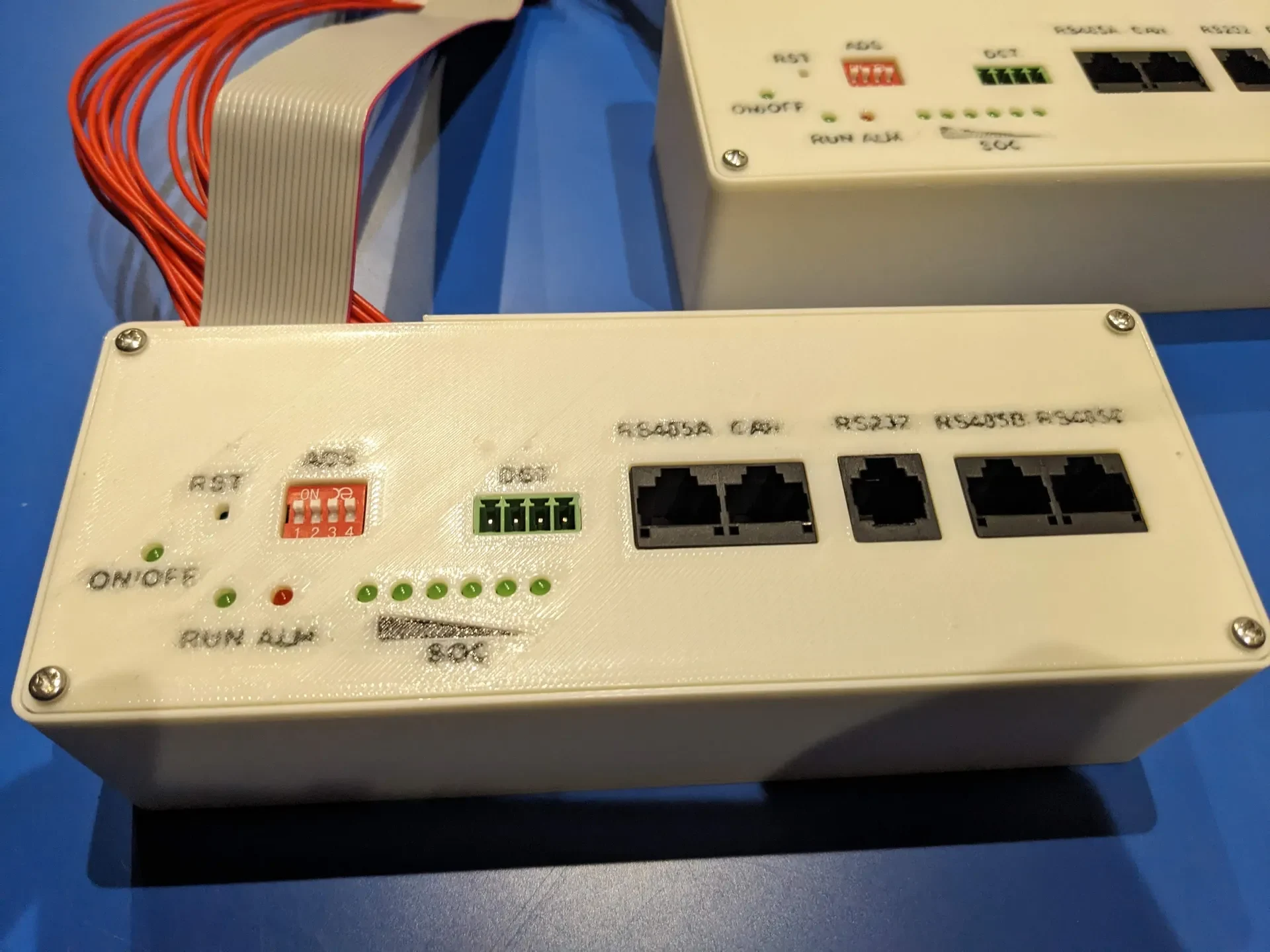

Это простая коробка для установки коммуникационной платы инвертора BMS JK-BMS (модель JK-PB2A16S20P), который я использую в своей системе хранения солнечной энергии, сделанной своими руками. Буквы на коробке можно заполнить лаком для ногтей или герметиком, чтобы буквы выделялись.

Также включены файлы Fusion 360, если это поможет кому-то быстрее создать собственный корпус.

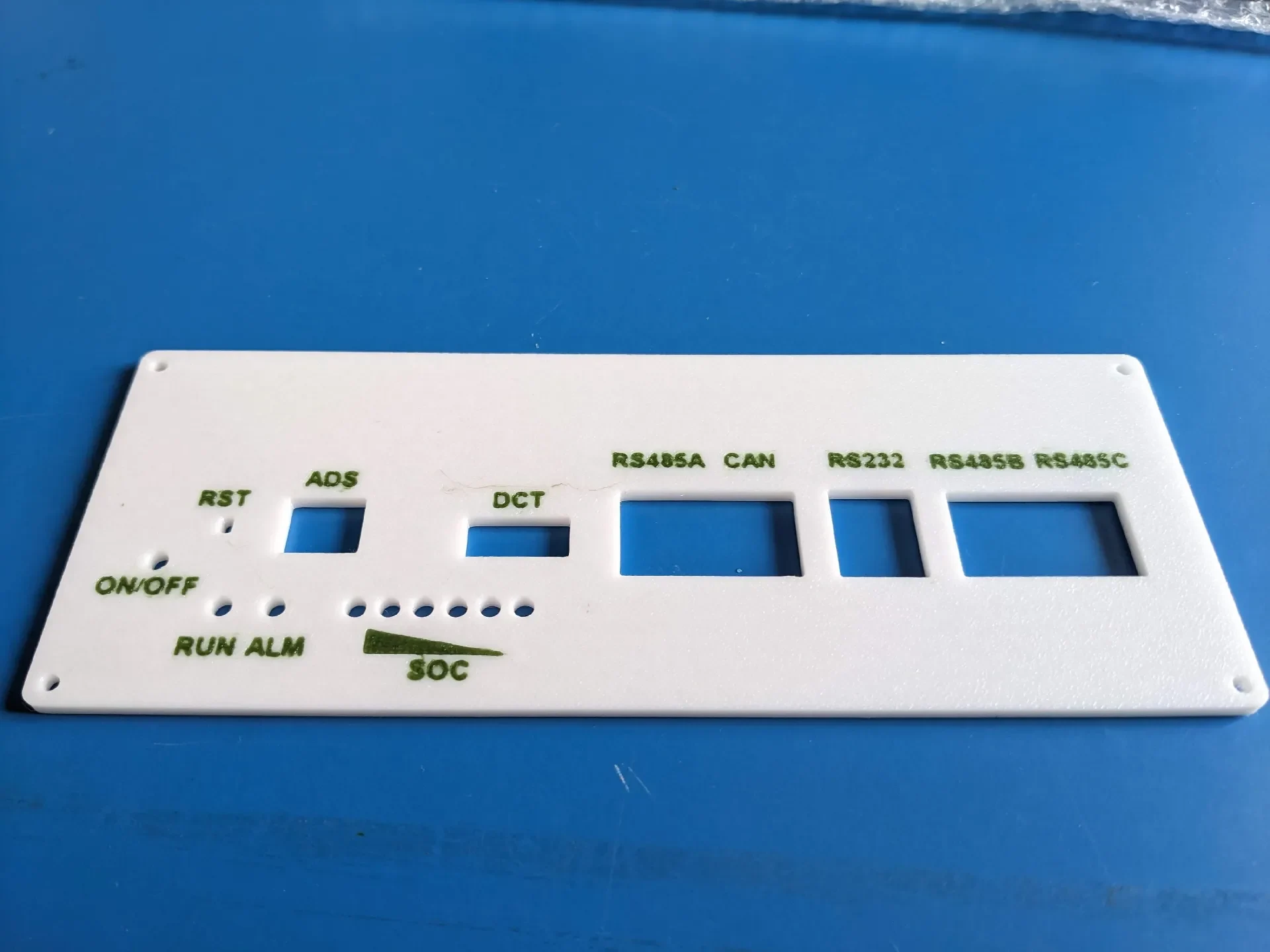

Верхняя крышка может быть напечатана на гладкой PEI или инженерной пластине лицевой стороной вниз, тогда гравировка бу��в будет выглядеть лучше и может быть заполнена акриловой краской контрастного цвета.

В версии_2 корпуса добавлен вырез для кнопки ВКЛ/ВЫКЛ, если вы хотите разместить ее на корпусе, а не на аккумуляторном корпусе/полке.

Используйте винты M3*6, чтобы прикрепить плату и верхнюю крышку.

Обновление:

добавлены буквы на верхнюю обложку, которые можно распечатать в другом цвете. Сначала распечатайте буквы, затем распечатайте верхнюю обложку. Добавлен файл .3mf «Корпус и крышка с буквами», который можно открыть в Bambu Studio или Orca Slicer с уже подготовленными к печати пластинами, вам просто нужно выбрать свою филамент и включить/выключить объекты по мере необходимости на Пластине 2.
