Монтажные кронштейны и аксессуары для постоянных наружных...

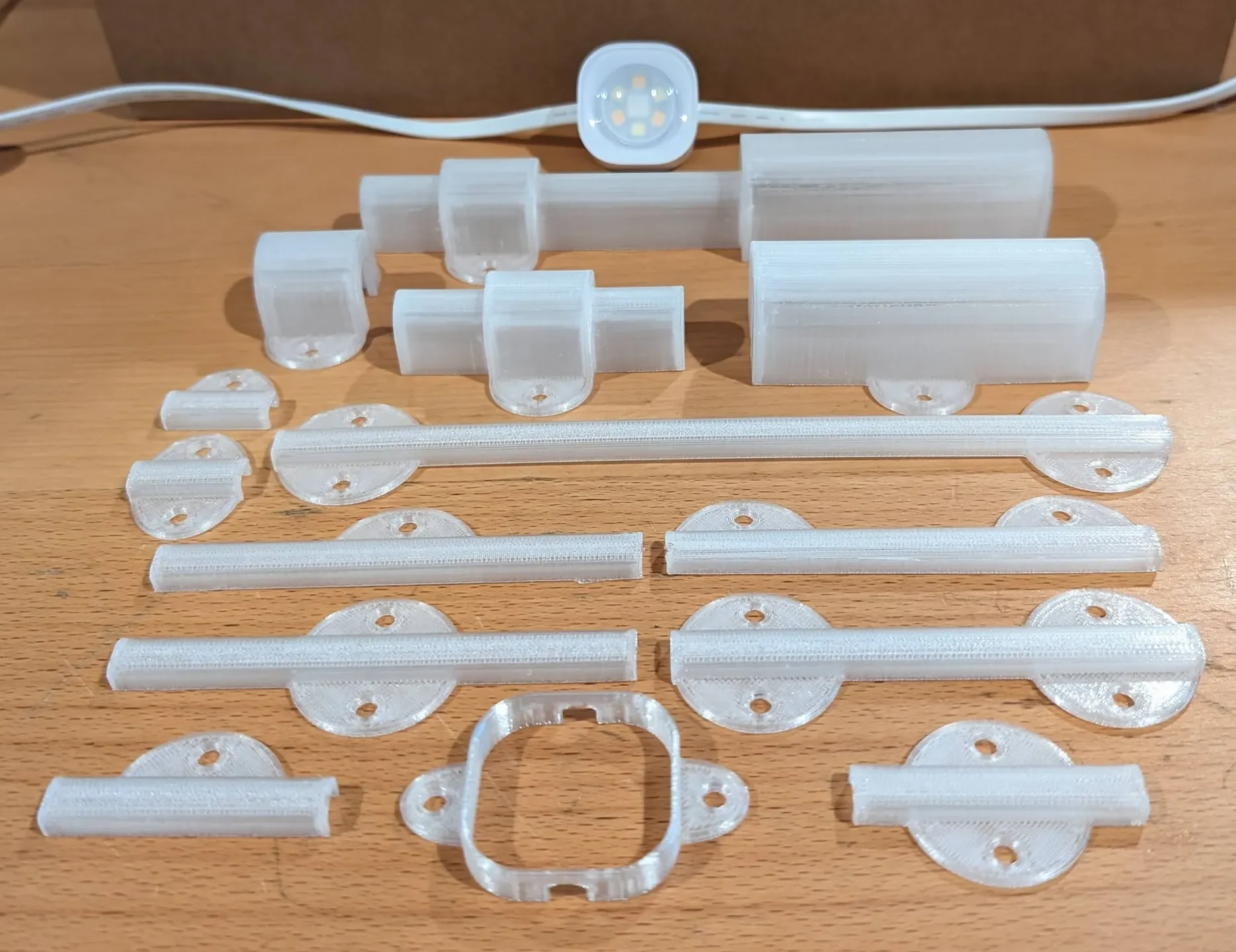

Это набор деталей, которые я сделал для усиления клея 3M, используемого для крепления постоянных наружных светильников Govee Pro (H706A).

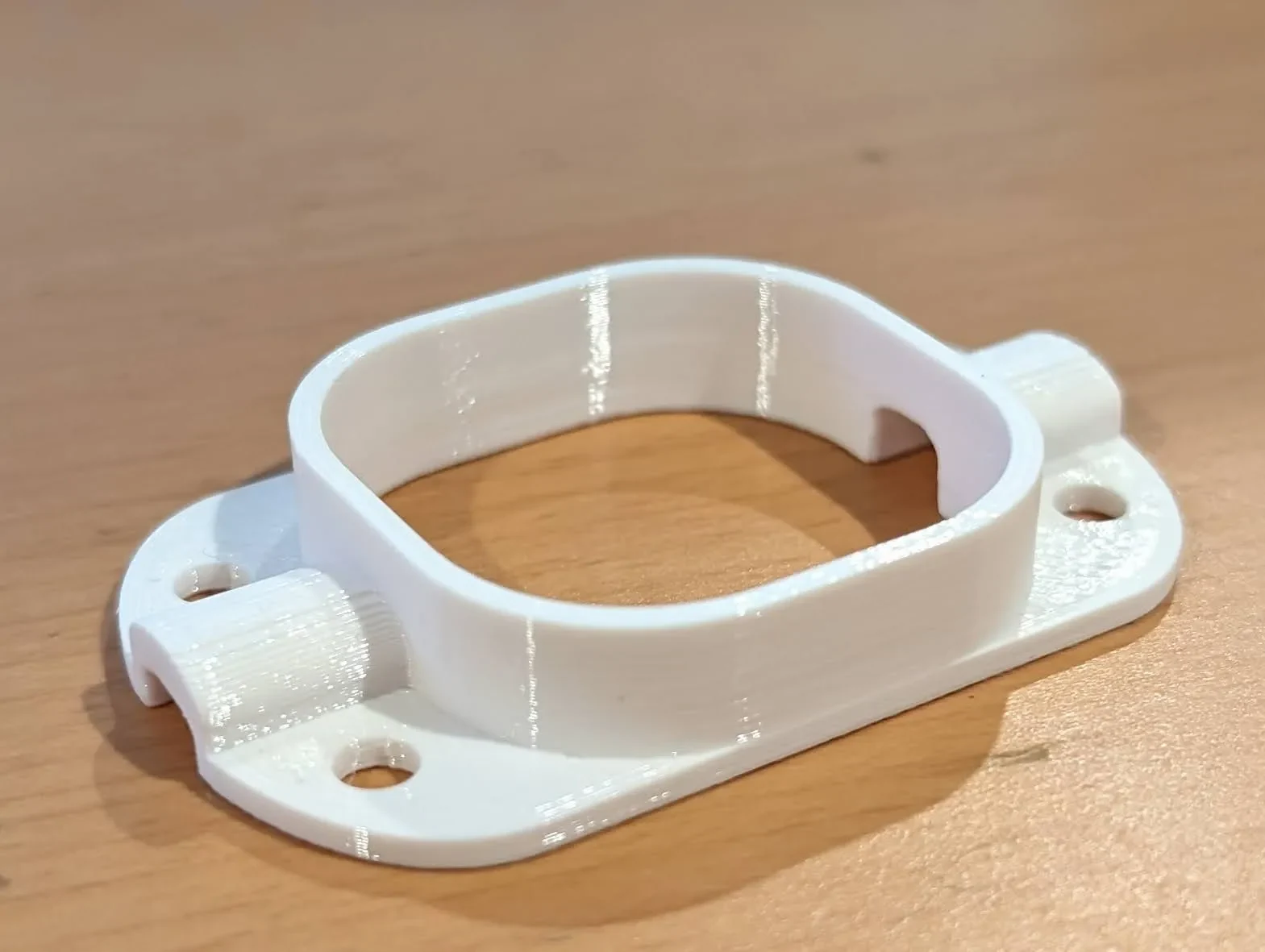

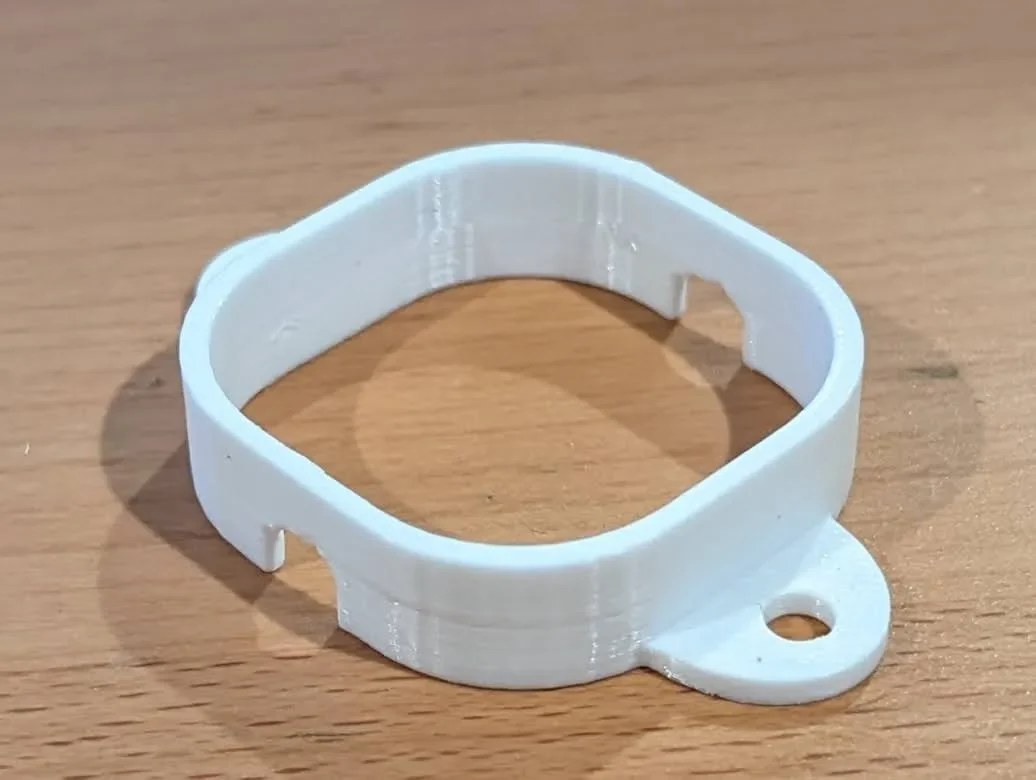

Крепление для светильника: небольшая рамка, охватывающая внешнюю часть светильника, которую можно привинтить к монтажной поверхности в качестве дополнения к клею на светильниках, которые могут подвергаться дополнительным нагрузкам.
Крепление для соединения: крепление для соединения между полосами светильников.

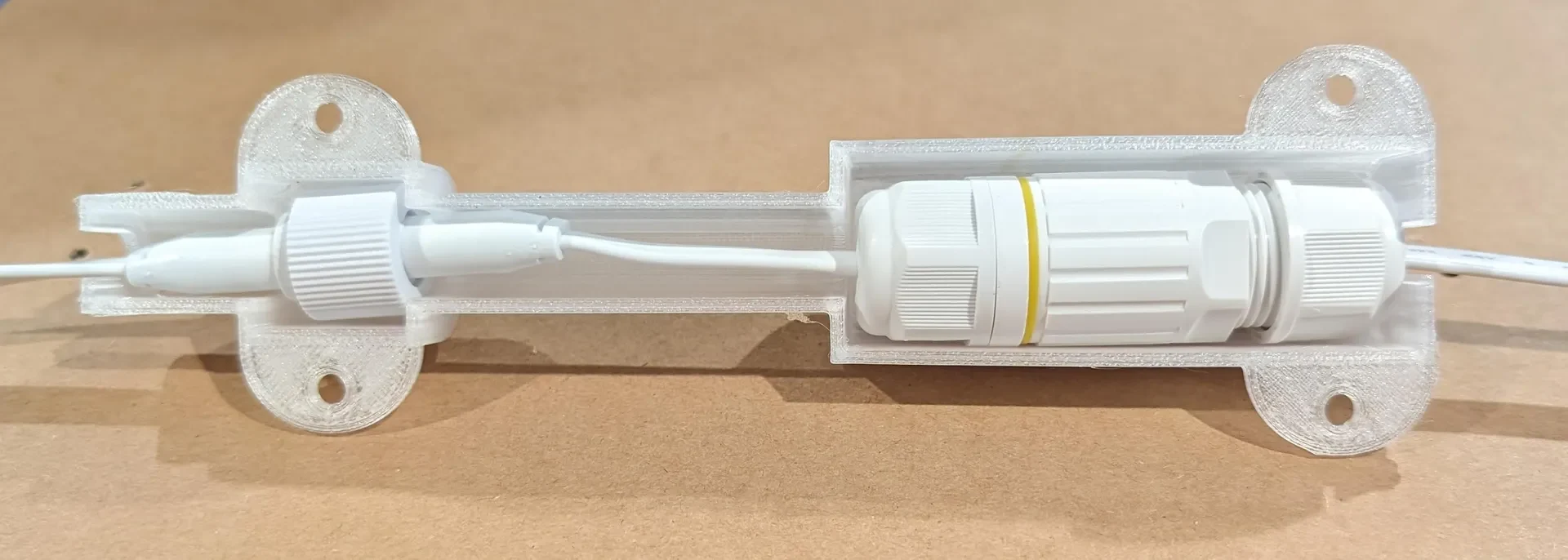

Креплен��е для сращивания: крепление, выдерживающее вес крупных сращиваемых соединений.
Поддержка проводов: я использовал их для поддержки пролетов удлинительных проводов. Кроме того, установив их немного дальше от светильников, я использовал их, чтобы скрыть избыточное провисание проводов в тех местах, где я установил светильники на расстоянии меньшем, чем максимальное расстояние друг от друга.
---------------------------------------------------------------------------------------
Шаблон размещения освещения: Govee рекомендует устанавливать светильники на расстоянии от 3 до 8 см от дома. Мне пришлось разместить мой немного дальше, так как я хотел осветить дорожки. Поэтому я сделал несколько шаблонов для этих расстояний: 5 см, 7,5 см и 10 см. Вы можете использовать их, чтобы обеспечить равномерное расстояние освещения от дома. Я предлагаю закрепить участок освещения м��лярным скотчем, чтобы посмотреть, что вы предпочитаете, прежде чем приступать к работе.
Доступны несколько моделей со следующими суффиксами:
xxxx_NoHoles: я удалил отверстия для винтов, чтобы вы могли добавить свои собственные, соответствующие используемым вами винтам. Это очень легко сделать в Prusa Slicer или TinkerCAD.
xxxx_Brim: у меня были проблемы с деформацией некоторых моделей, поэтому вместо того, чтобы использовать полные поля в слайсере, я добавил поля в конце модели.

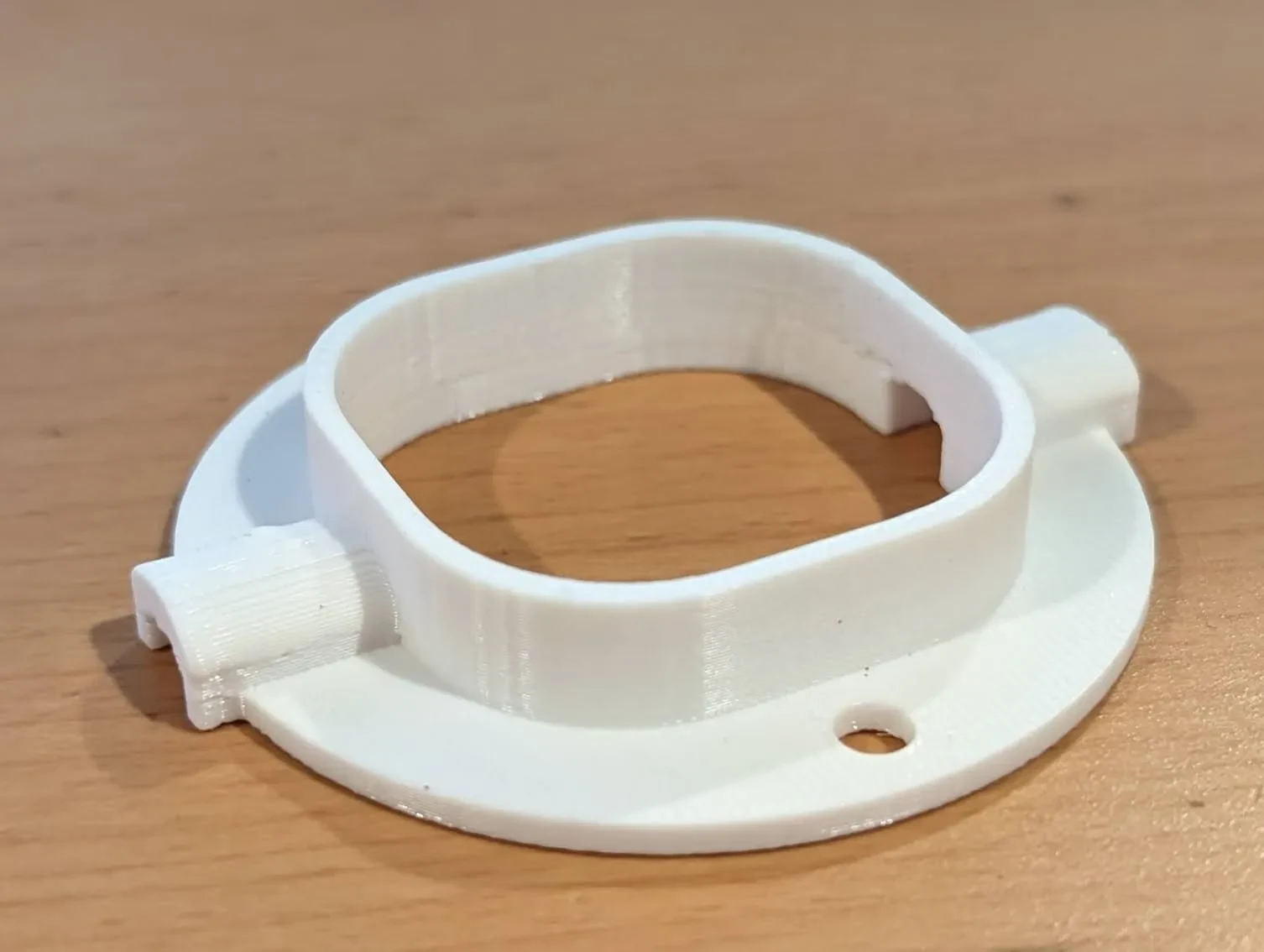

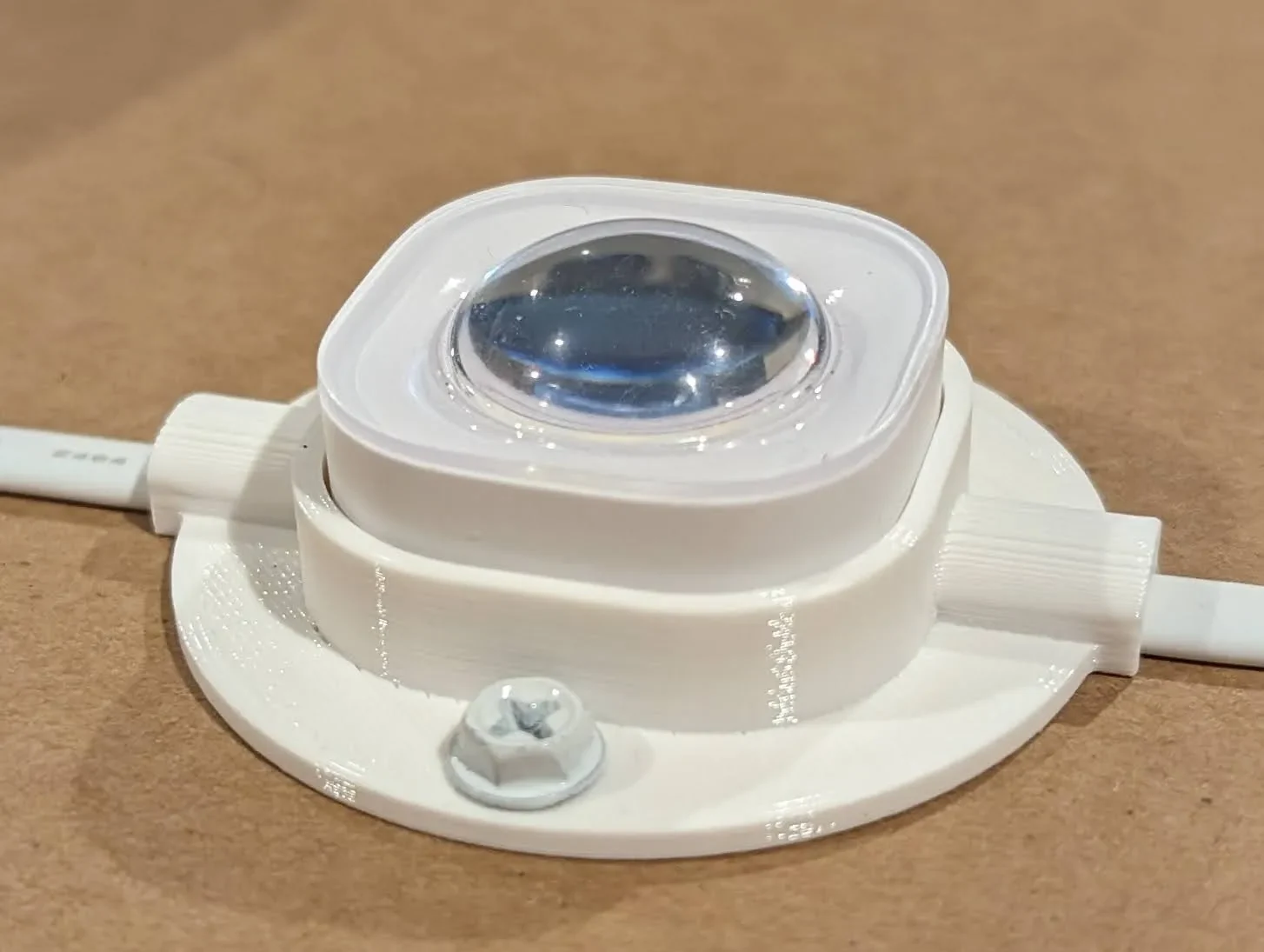

xxxx_OneMP: Одна монтажная площадка вместо двух.
xxxx_YYmm: Эти проволочные опоры имеют длину YY миллиметров.
Я напечатал все детали с высотой слоя 0,2 мм без опор, за исключением шаблонов Light Placement, для которых требовалось небольшое количество опор.
Я прикрепил светильники к виниловому потолку и использовал для крепления шурупы для желобов № 8 x 3/8 дюйма. На проволочных опорах меньшего размера мне хватило одного винта. Я обнаружил, что на некоторых более длинных проволочных опорах достаточно одного винта с каждой стороны вместо всех четырех.
Я оставил допуски на опорах проволоки немного свободными, чтобы проволока могла скользить, когда она расширяется и сжимается из-за температуры. Идея заключалась в том, что если провод будет полностью закреплен, сила расширения и сжатия будет передана на свет.
* * Я предлагаю печатать детали из ASA, ABS, PETG или других высокотемпературных материалов, поскольку PLA может стать мягким в летнюю жару.

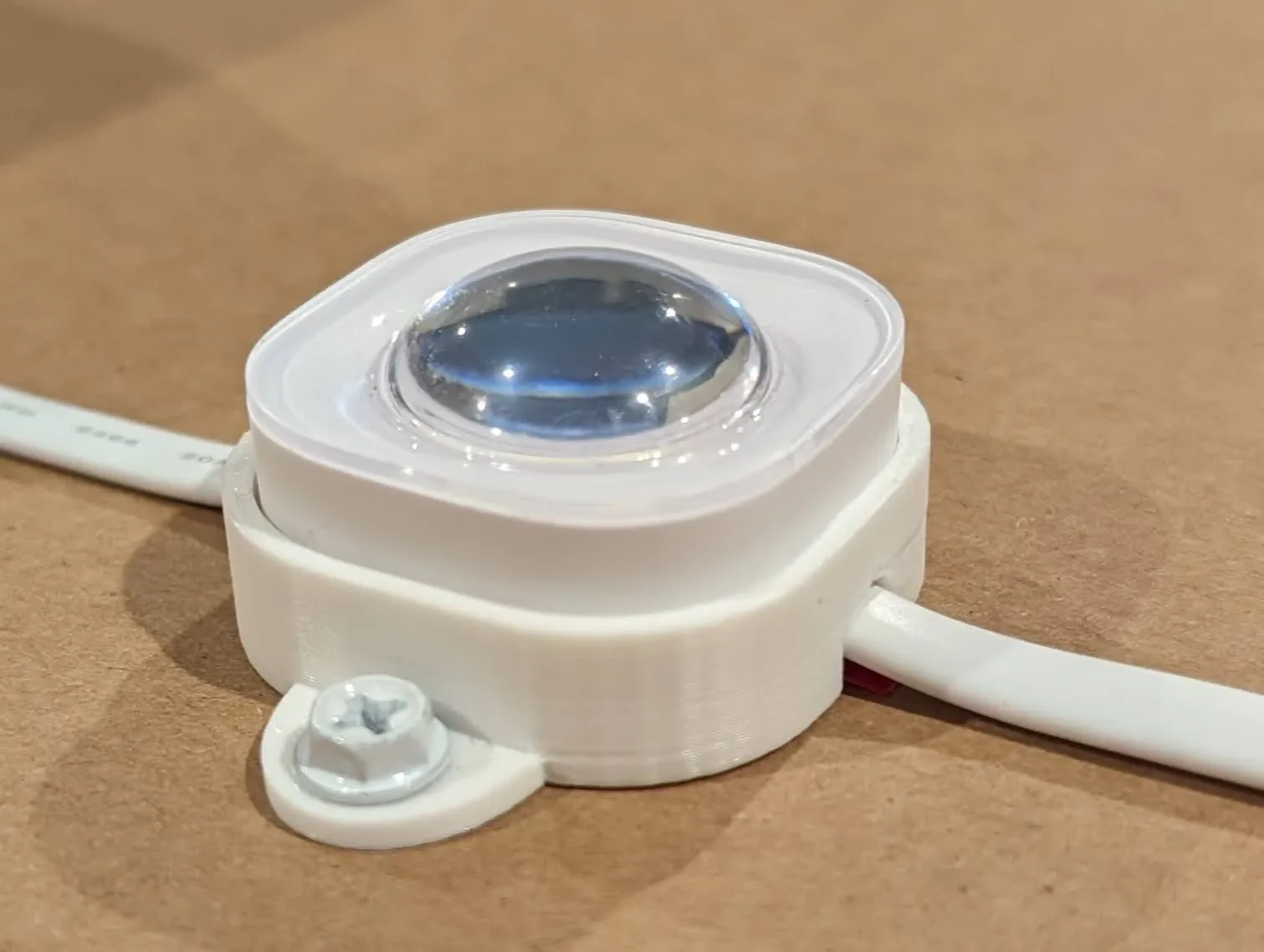

Редактирование от 12.11.2023: Добавлены две версии более узких креплений для фонарей с отверстиями для винтов рядом с проводом для крепления фонарей в ограниченном пространстве. У одного есть дополнительная проводная опора, а у другого нет.

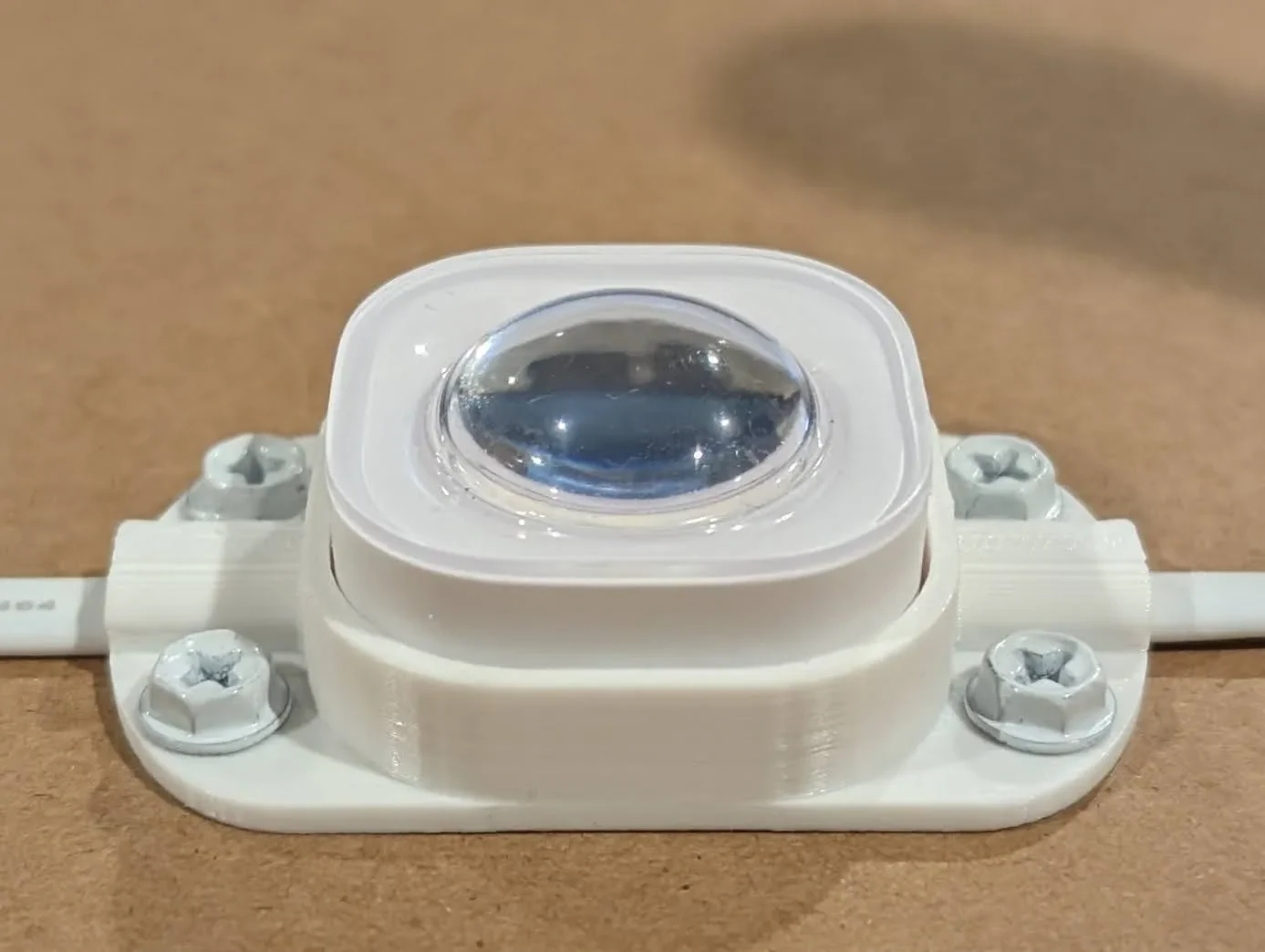

Редактирование от 18.11.2023: Пытаясь удовлетворить некоторые запросы, я поспешил опубликовать крепления для фонарей V2. Хотя ни одна из обнаруженных мной проблем не повлияла на их функциональность, я заменяю набор V2 на V3. Крепления для светильников V3 имеют немного более толстые стенки и плотнее охватывают светильники. При таких более жестких допусках вам следует распечатать одну единицу, чтобы проверить ее соответствие и масштабировать по мере необходимости.

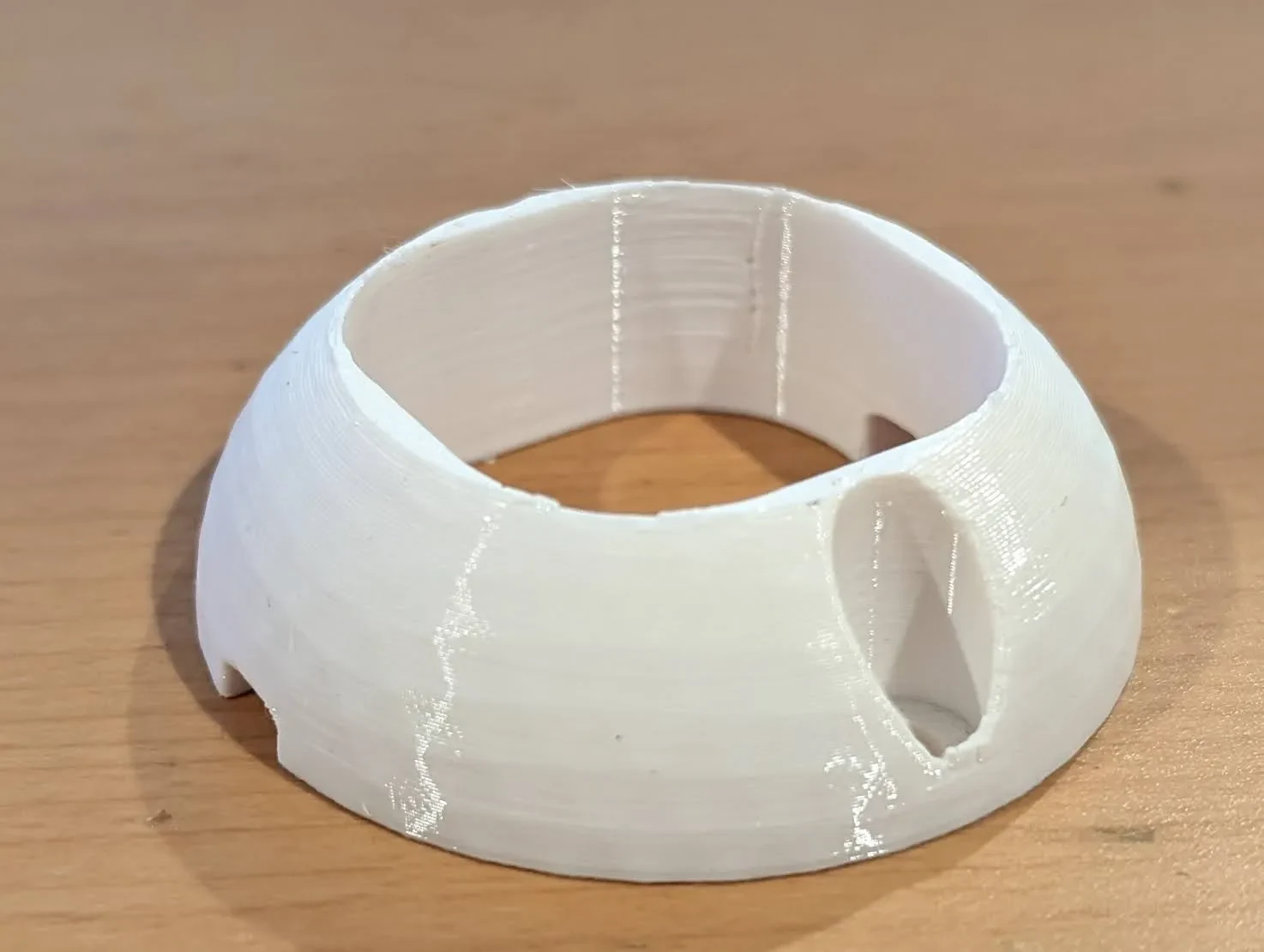

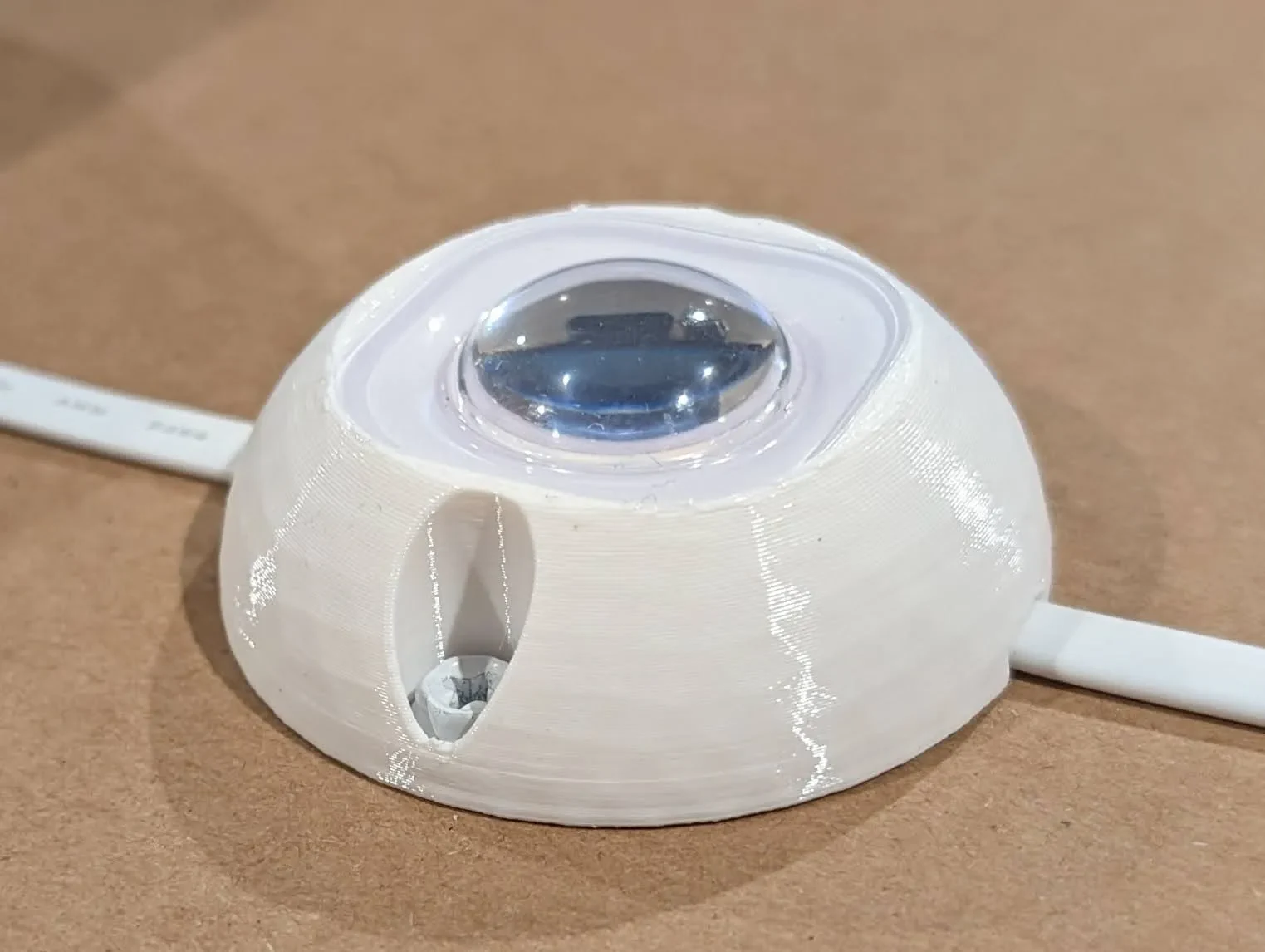

Изменение от 18.11.2023: Чтобы удовлетворить запрос, я добавляю LightMountv3_Decor. Это крепление заключает источник света в полусферу. Это, пожалуй, самое надежное крепление.
Изменение от 11.12.2023: Чтобы удовлетворить запрос, я добавляю LightMountv3_Decor_NoHoles. Это крепление заключает светильник в полусферу без отверстий для винтов.
