Полностью функциональный навесной замок...
Полнофункциональный навесной замок
В качестве метизов вам понадобится только пружинка от ручки!

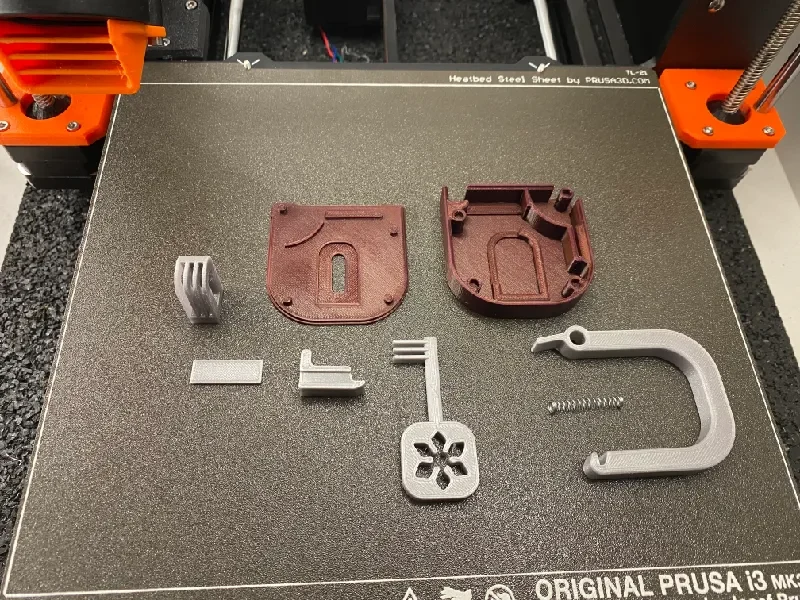

Все части должны быть напечатаны в той ориентации, в которой уже находятся файлы .stl. Альтернативно, просто возьмите готовые файлы .gcode, и все готово к печати.
В качестве метизов вам понадобится пружинка от ручки. Подойдет любая пружина диаметром менее 5 мм.
Эту модель рекомендуется печатать с высотой слоя 0,15 мм из-за жестких допусков и небольших движущихся частей.
Убедитесь, что у вас хорошая адгезия первого слоя. Некоторые детали маленькие и не имеют большого пятна контакта со станиной.
После печати убедитесь, что движущиеся части гладкие. При необходимости очистите их острым ножом. Силиконовая смазка повысит плавность работы запорного механизма.
После сборки убедитесь, что все работает как положено. Добавьте небольшую каплю суперклея в четыре круглые точки соединения, чтобы соединить раму вместе.
Примечание. Будьте готовы к тому, что «скользящая» часть может иметь небольшой дефект при печати из-за геометрии. Если это произойдет, вам нужно будет очистить это острым ножом после печати.
На функциональность отпечатка это не влияет и скрывается внутри рамки.
Примечание 2. В зависимости от силы вашей пружины у вас может не получиться просто нажать, чтобы запереть замок. Возможно, вам придется использовать ключ для помощи при запирании.

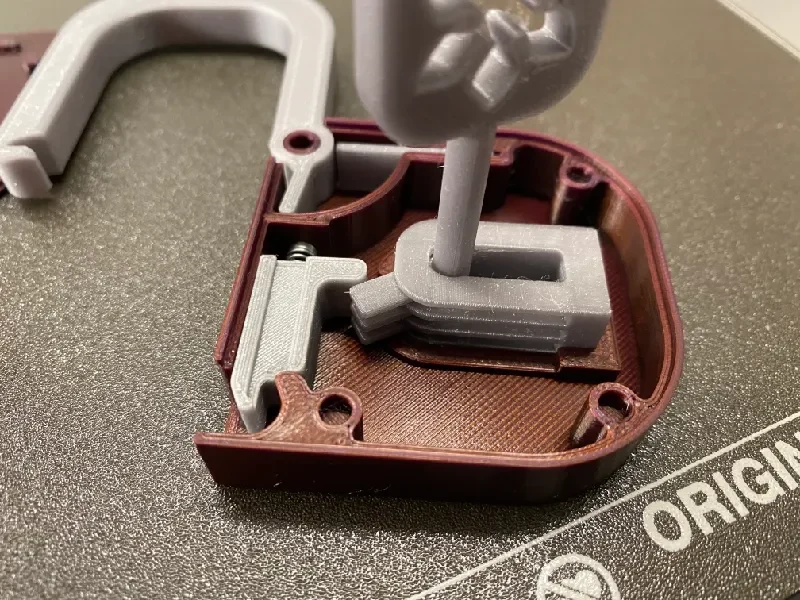

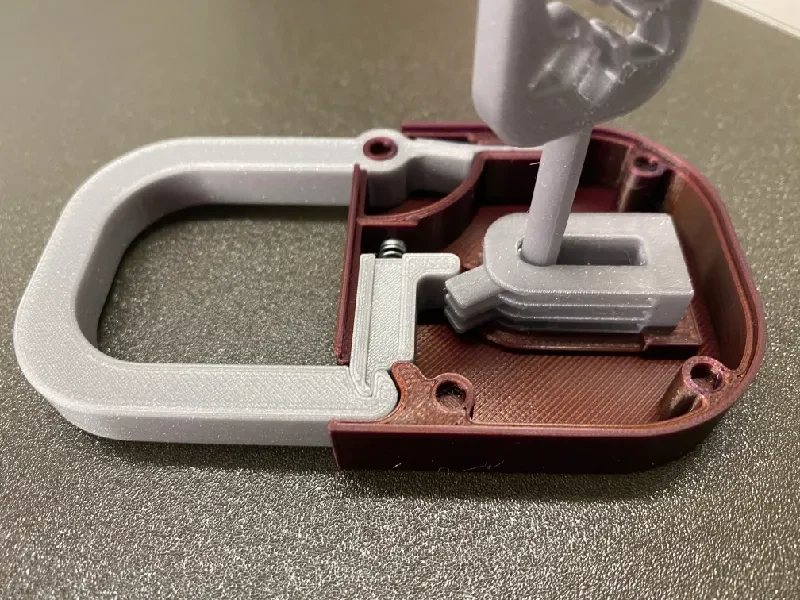

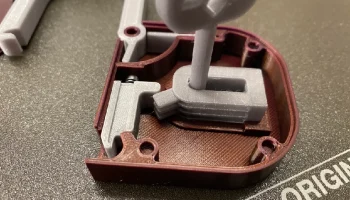

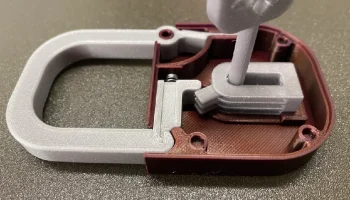

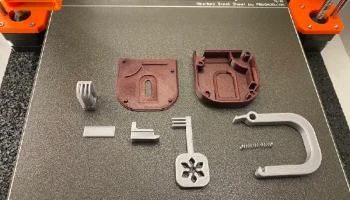

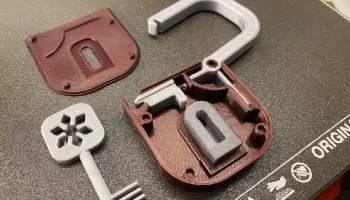

Чтобы собрать замок, проверьте правильность расположения деталей на этом рисунке:
Надеюсь, вам понравится эта модель!
