Штатив для телефона v2

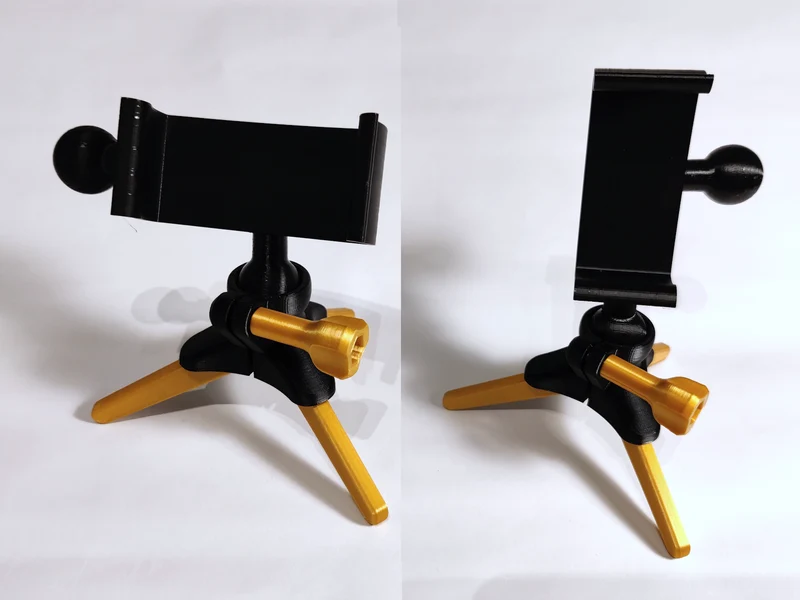

Шарнирный штатив для печати. Это новая версия со следующими обновлениями:

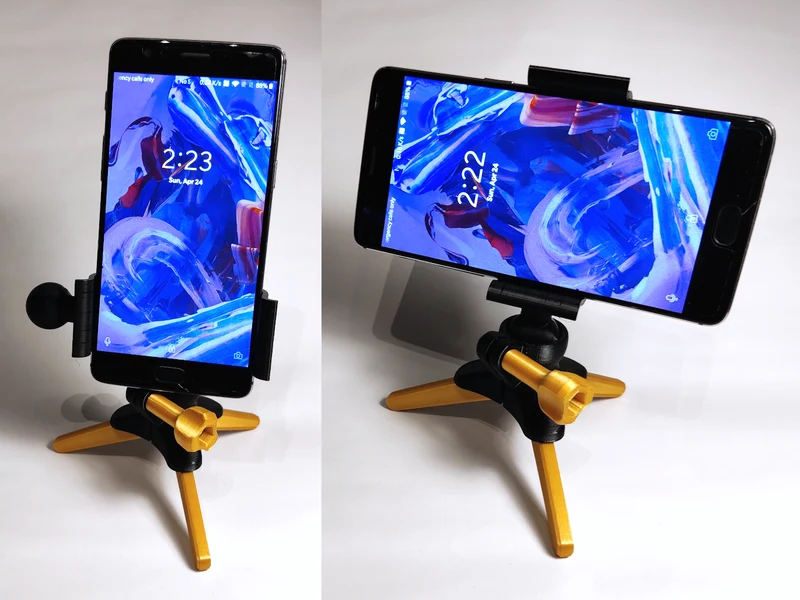

Теперь поддерживает как альбомную, так и портретную ориентацию!
Ноги немного длиннее для лучшей устойчивости.
Основание штатива более обтекаемое, с менее острыми краями.
Улучшенная конструкция шарового шарнира
Информация для ремиксеров: Диаметр шара 22 мм, на случай, если вы захот��те использовать детали этой конструкции для других проектов!
Инструкции:
Измерьте ширину вашего телефона (или поищите в Google его характеристики) и выберите зажим для телефона ближайшего размера. Если вы используете чехол для телефона или что-то в этом роде, обязательно используйте полную ширину, включая чехол. Обратите внимание, что при использовании PETG он будет немного прогибаться, поэтому, если сомневаетесь, выбирайте меньший размер.

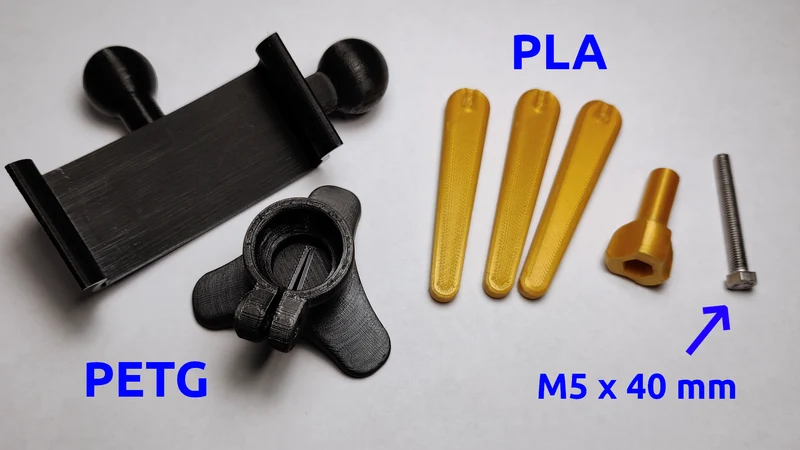

Напечатайте (хотя бы) зажим для телефона из PETG (или другого упругого материала, который не деформируется со временем). Эту деталь необходимо распечатать с подставками. При необходимости используйте наждачную бумагу, чтобы сгладить область опоры на шаре.
Распечатайте три ножки штатива (для этого подойдет PLA)
Для сборки понадобится болт М5 х 40 мм (более длинный то��е подойдет, но будет торчать и выглядеть некрасиво). Сборка:
Сначала закрепите ножки, так как для этого может потребоваться некоторое усилие. Поместите основание штатива вверх дном на ровную поверхность. Обязательно совместите выемки каждой ножки с небольшими выступами внутри канавок для ножек. Нажимайте прямо вниз, но будьте осторожны, чтобы не пораниться, если что-то соскользнет. Использование кожаных перчаток может быть хорошей идеей.
Шаровой шарнир должен соединяться без чрезмерного усилия. При необходимости вы можете использовать отвертку, чтобы слегка расширить зазор, вставляя его на место.
Проденьте болт М5 через напечатанный винт. Если трудно вставить последнюю часть головки болта, используйте гайку M5 на другом конце, чтобы протянуть болт.
Отверстие для болта имеет резьбу, но в зависимости от настроек вашего принтера оно может быть немного тугим. Для более плавной работы можно нанести небольшое количество смазки на самый конец болта.
Пожалуйста, опубликуйте марку, если вы ее сделаете!
