Трубчатый ключ (настраиваемый под любой код)...

О

Это модель «стандартного» трубчатого ключа диаметром 7,8 мм (технически 7,92 мм). По умолчанию установлены 7-контактные разъемы, а порядок кодов ключей установлен на Chicago Ace.

Распечатать инструкции
Настройка

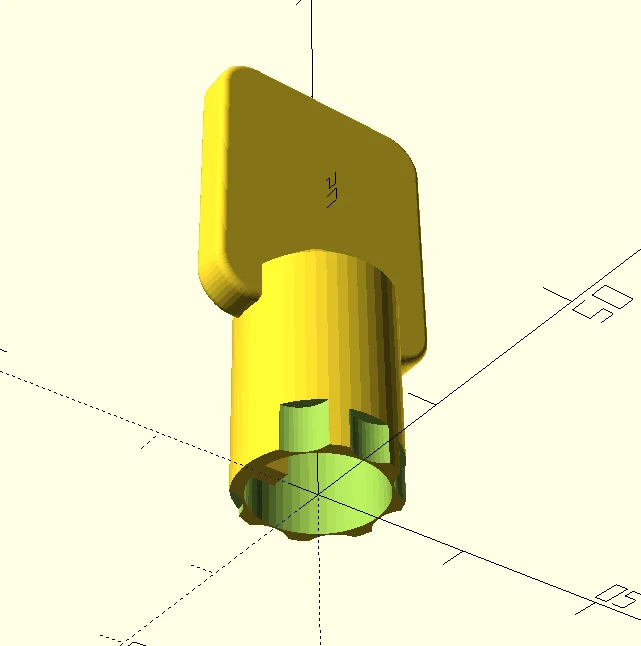

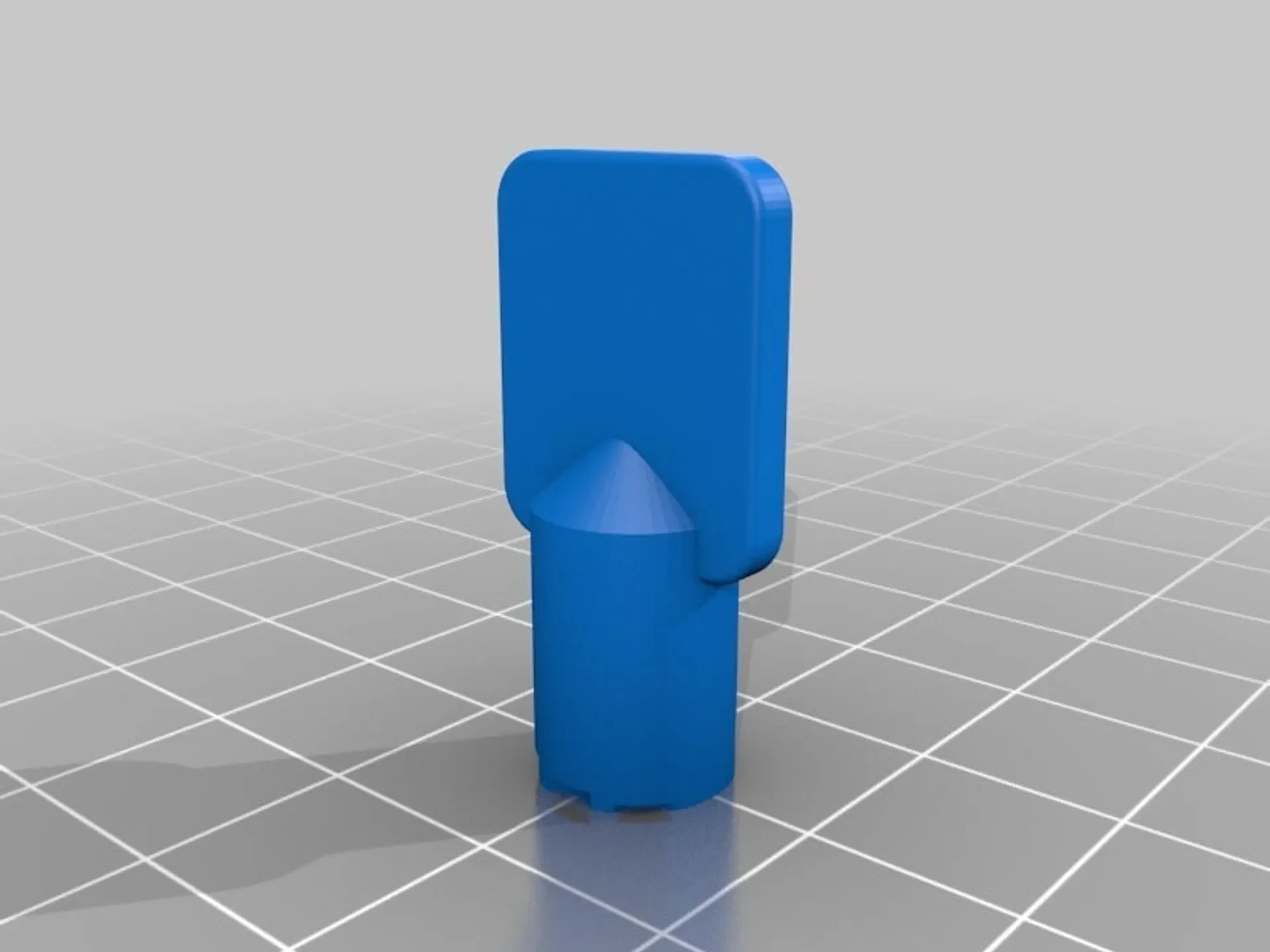

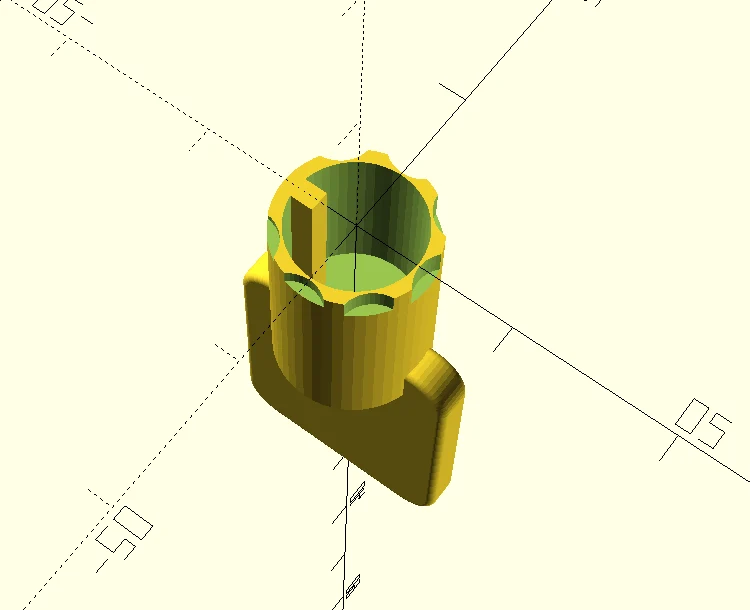

Используйте файл .scad для настройки. Файл .stl представляет собой пример экспорта кода ключа 1234567.

Ключевой код

Установите массив key_code в бит, который вы хотите дублировать. Если вы смотрите на ключ концом к себе, код читается сверху, двигаясь против часовой стрелки.

Если у вас есть код от ключа Fort Lock Gem, вам нужно будет изменить порядок кода на обратный.

Если вы дублируете ключ с разным количеством разрезов, вы можете сократить или удлинить массив key_code. Обратите внимание, что первый разрез — это Cut_shift в градусах против часовой стрелки сверху. Если вам нужен разрез в верхней части ключа, вы можете изменить код так, чтобы разрез был последним.

0 сокращений

Ввод кода ключа 0 не приведет к тому, что в этом месте будет выполнен разрез. Это полезно для кодов клавиш 0, а также при создании ключей с нестандартным интервалом.

Например, установка интервала/сделание первого разреза на 22,5 градуса от положения «12 часов», затем использование «0 выреза», поскольку каждое другое число размещает оставшиеся разрезы на расстоянии 45 градусов друг от друга, в результате чего верхняя часть клавиши находится между двумя вырезами, а не совмещена с одним.

Вырезать сдвиг

Вы можете использовать эту модель для изготовления ключей с различным расположением вырезов. Просто отрегулируйте Cut_shift на расстояние в градусах между каждым разрезом. По умолчанию для 7-контактного замка угол составляет 45 градусов. Это означает, что модель начнет движение на 45 градусов против часовой стрелки от отметки 12 часов перед тем, как сделать первый разрез, а затем переместится на 45 градусов перед каждым последующим разрезом.

Для 8-контактного замка, расположенного на равном расстоянии, вы должны использовать 22,5, поскольку первый разрез составляет 22,5 градуса против часовой стрелки сверху. Вам также нужно будет ввести 16 чисел вместо 8, причем каждое второе сокращение будет равно 0, как указано выше.

Смещение интервала

7-контактное смещение влево и вправо может быть достигнуто путем комбинирования вышеуказанных настроек, а также 8-контактного разделения центра.

7-контактный, смещение влево

Установите Cut_shift = 22,5.
Вставьте дополнительные 0 для пробела: key_code = [0,0,3,0,4,0,5,0,4,0,3,0,4,0,5]

7-контактный, смещение вправо

Установите Cut_shift = 22,5.
Вставьте дополнительные 0 для пробела: key_code = [3,0,4,0,5,0,4,0,3,0,4,0,5]

8-контактный разъёмный центр

Установите Cut_shift = 22,5.
Вставьте дополнительные 0 для пробела: key_code = [1,0,2,0,3,0,4,0,5,0,6,0,7,0,8]
Диаметр трубки

Вы можете отрегулировать диаметр ключа, чтобы он подходил к трубчатым замкам меньшего или большего размера. Используйте Tube_ID и Tube_OD для настройки внутреннего и внешнего диаметра.

Негабаритный

10,16 мм наружный диаметр
внутренний диаметр 8,38 мм

Стандартный

9,53 мм наружный диаметр
внутренний диаметр 7,92 мм

Маленький

9,27 мм наружный диаметр
внутренний диаметр 7,62 мм
Печать и тестирование

Печать FDM, когда конец ключа обращен вверх, дает наилучшие результаты. Чтобы ключ работал, ваш принтер должен иметь хорошее разрешение по оси Z.

Радиус обрезки

Если у вашего принтера плохой допуск, вы можете обнаружить, что прорези недостаточно велики, чтобы штифты попадали в прорези. Если вы подозреваете, что штифты застревают за края, попробуйте увеличить радиус выреза. Мне удалось добиться успеха с толщиной 2 мм, но 3 мм дадут больший зазор.

Толщина полотна

Если вы печатаете на принтере SLA, «перепонка» или стенка между вырезом ключа и внутренней стенкой трубки ��ожет мешать штифтам замка из-за затвердевания смолы в углу выреза. Может быть полезно изменить значение web_thickness на меньшее или даже переключить его на 0 или отрицательное, чтобы полностью прорезать стену и избежать нежелательных помех. (В любом случае на всех моих отпечатках FDM не удалось напечатать стену, поэтому можно было бы ее опустить. Хотя на ощупь и выглядит лучше, когда внутренний край ключа непрерывный.)

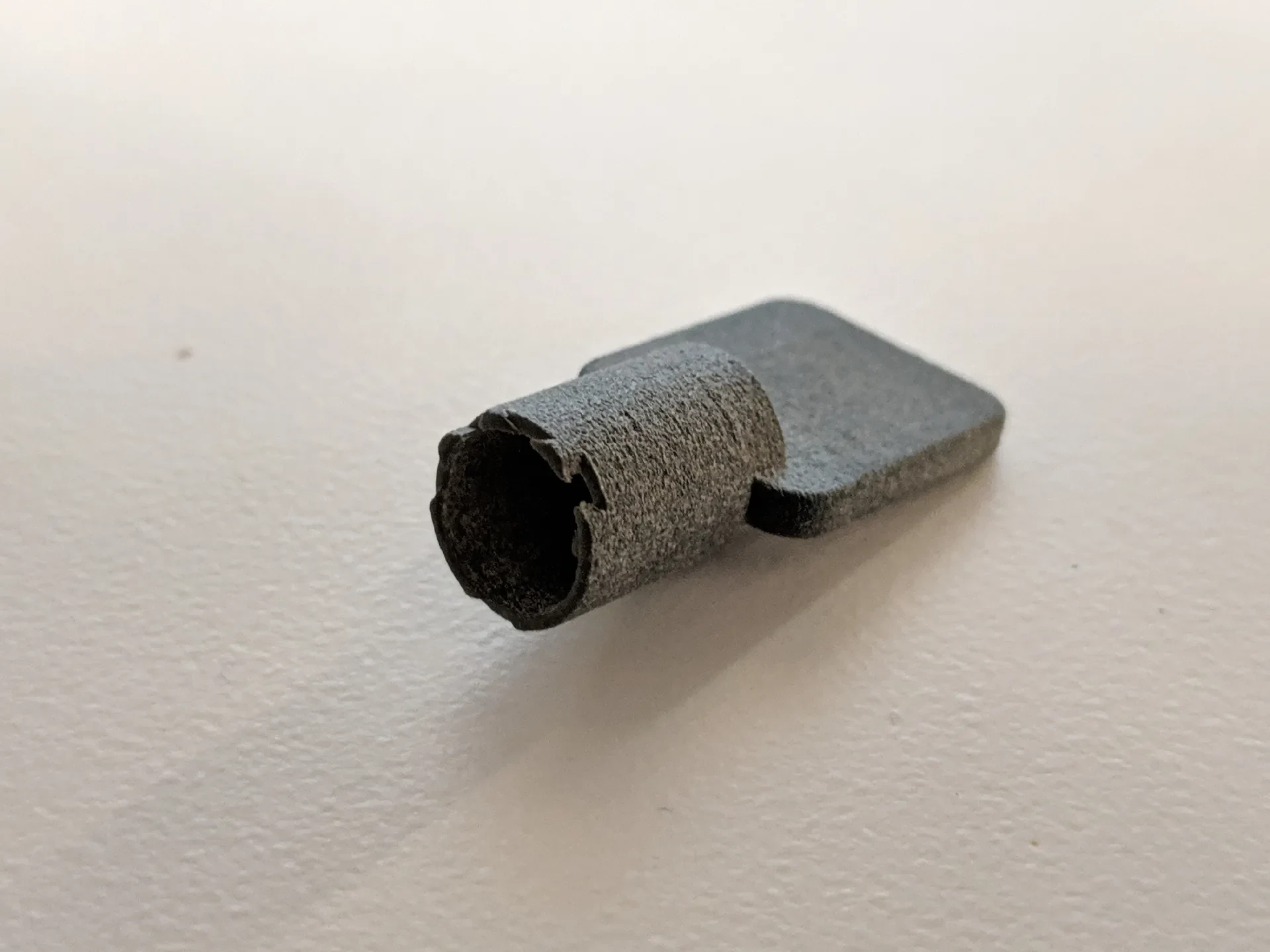

Результаты
ФДМ

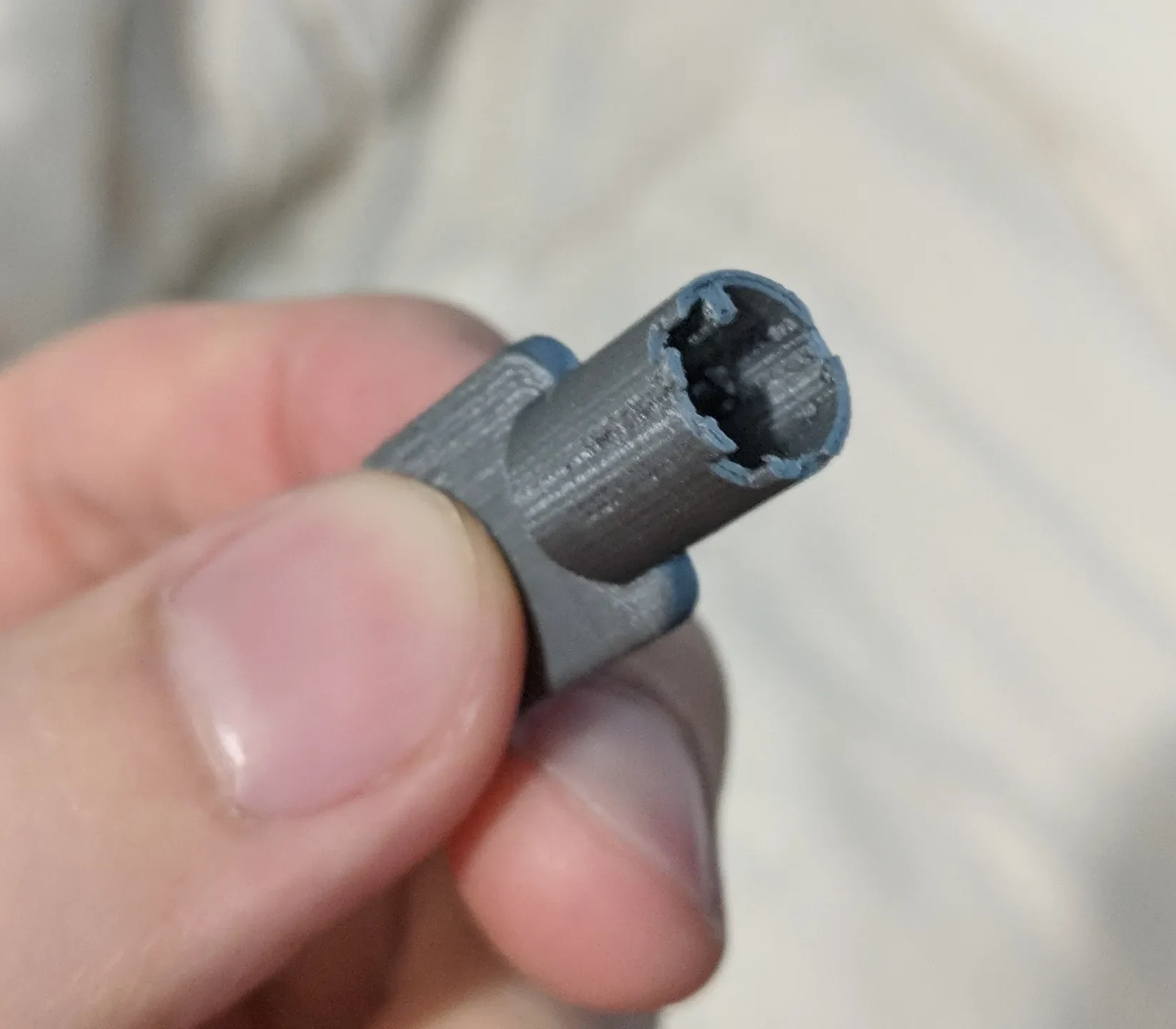

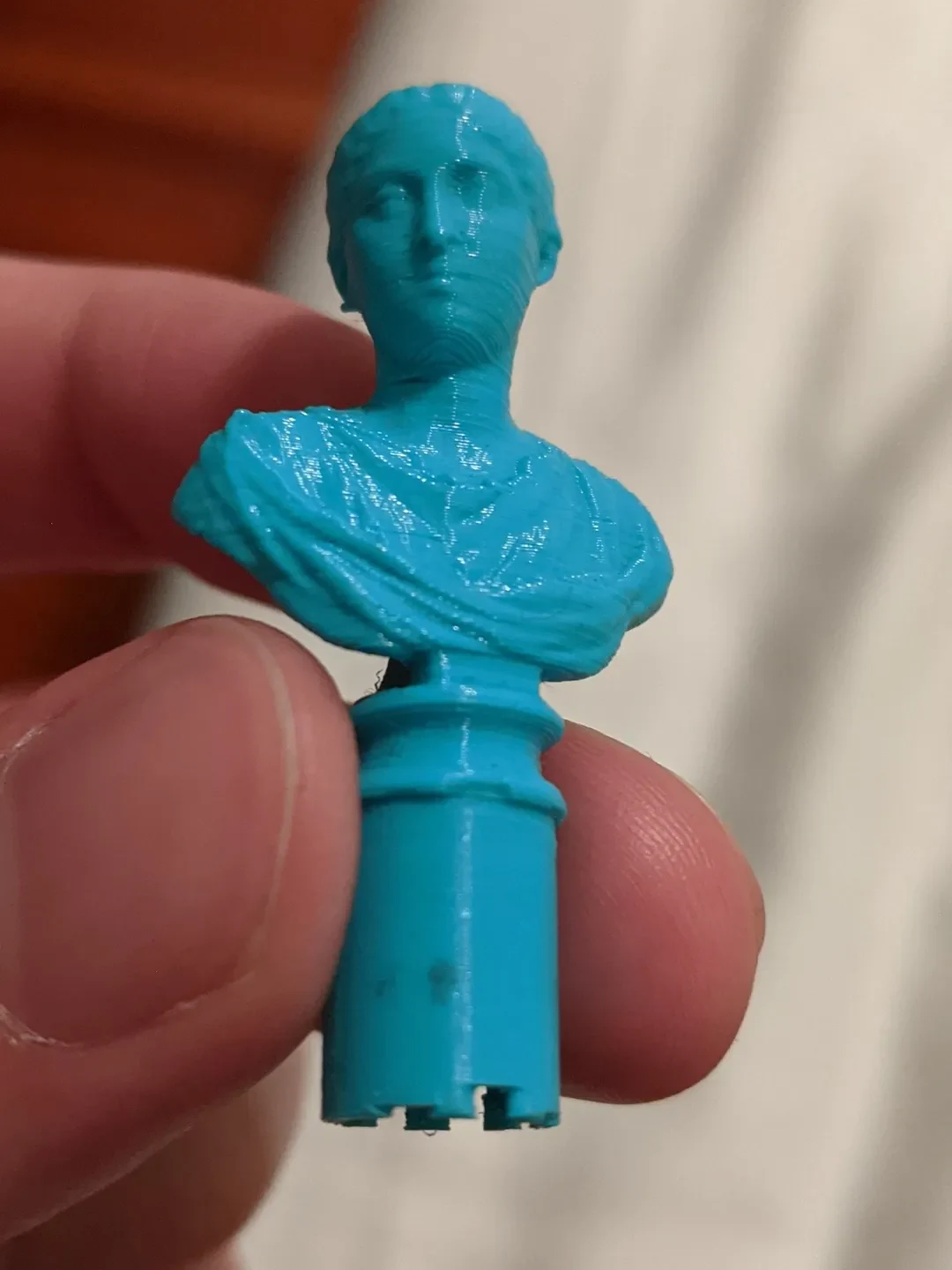

Печать на FDM-принтере (сопло 0,4) со всеми стандартными настройками привела к отсутствию «перепонки» между срезом и внутренней поверхностью трубки, предположительно из-за бокового разрешения принтера. Несмотря на это, ключ работал отлично. Отпечатки FDM обычно получаются немного тугими, поэтому важно соскрести нежелательный материал и аккуратно вставить его.
