Мне нужно было установить несколько разъемов переменного тока для монтажа на панели в пластиковый корпус для электроники. Раньше я доставал штангенциркуль и карандаш, записывал десятки измерений и все равно в лучшем случае слегка ошибался.

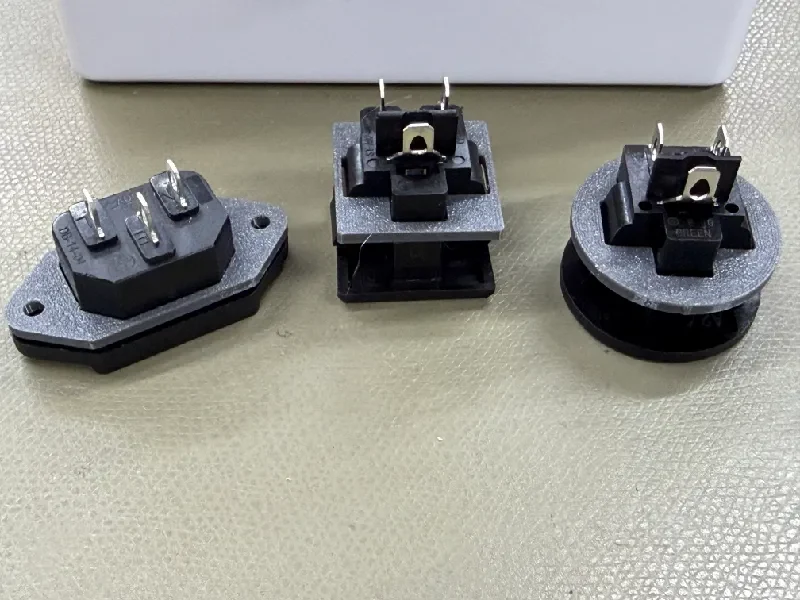

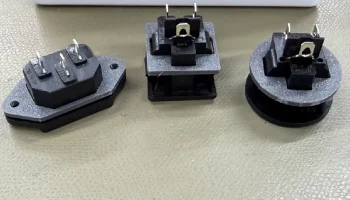

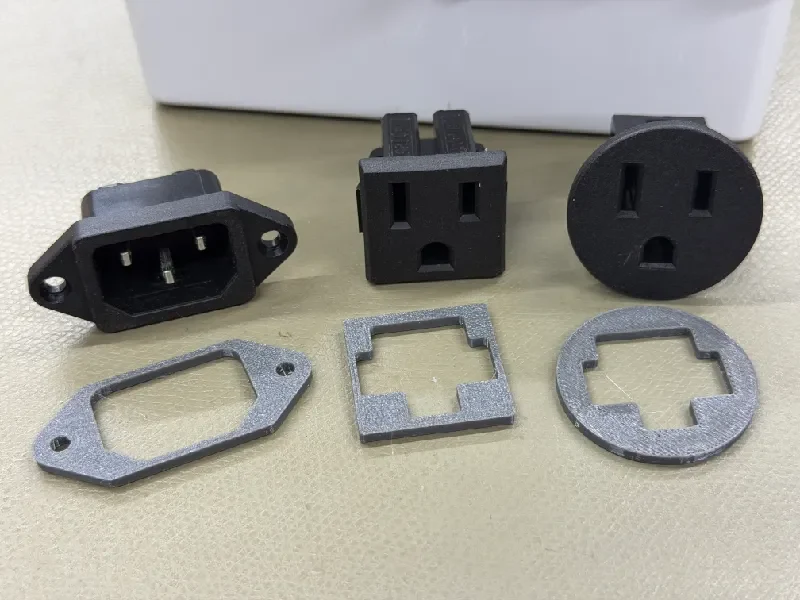

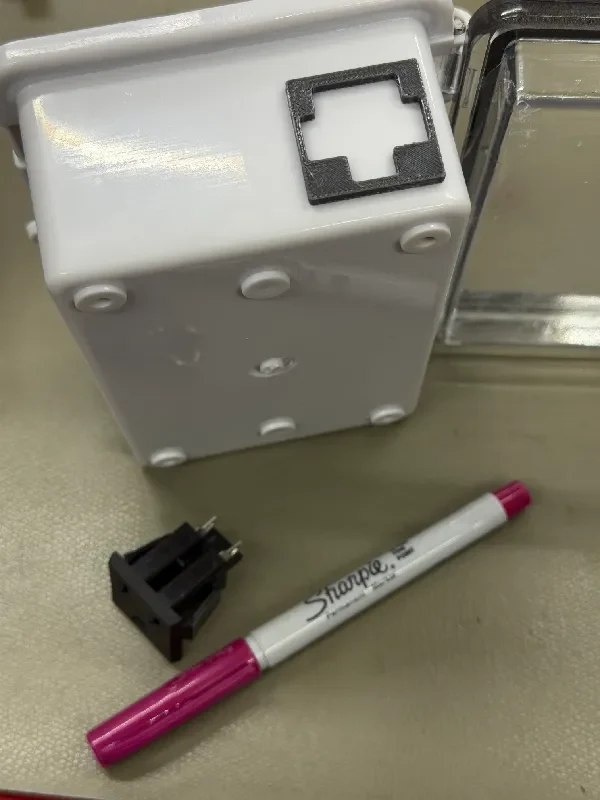

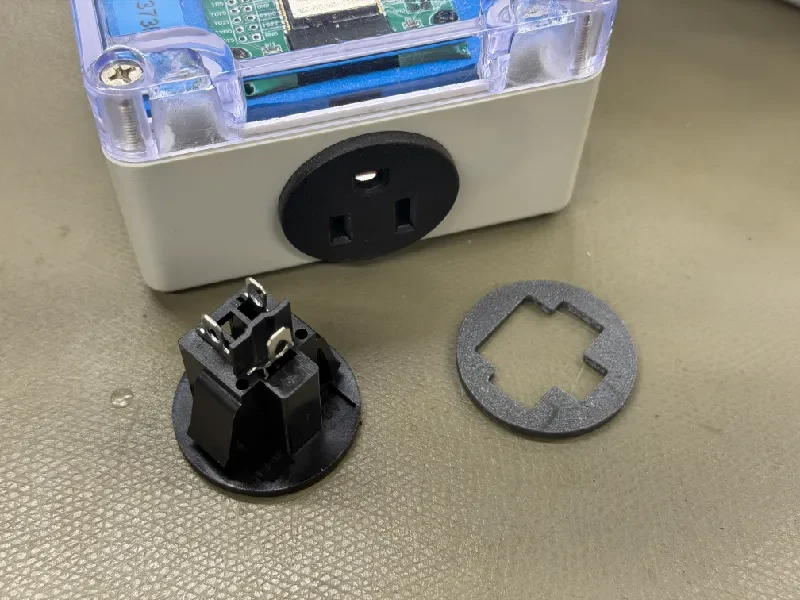

Я стал умнее и решил сделать эти удобные шаблоны для, по моему мнению, некоторых из наиболее распространенных разъемов переменного тока для монтажа на панели. Внешние размеры точны, что позволяет легко проверить наличие зазора и посмотреть, куда будет входить установленный разъем. Внутренние вырезы предназначены для отслеживания, поэтому вы точно знаете, где сверлить/резать/напиливать.

Печать всех трех занимает менее 4 г нити и около 15 минут (на принтере, настроенном на качество, а не на скорость).

Примечание. Эти разъемы питания производятся бесчисленным количеством производителей, и хотя ожидается, что все они будут одинаковыми, могут быть некоторые небольшие различия. Таким образом, эти шаблоны могут немного отклоняться (обычно менее 1 мм), в зависимости от того, где вы приобрели разъемы, но, тем не менее, они должны быть достаточно близко, чтобы служить своей цели.
