Разъем питания Philips FM1000

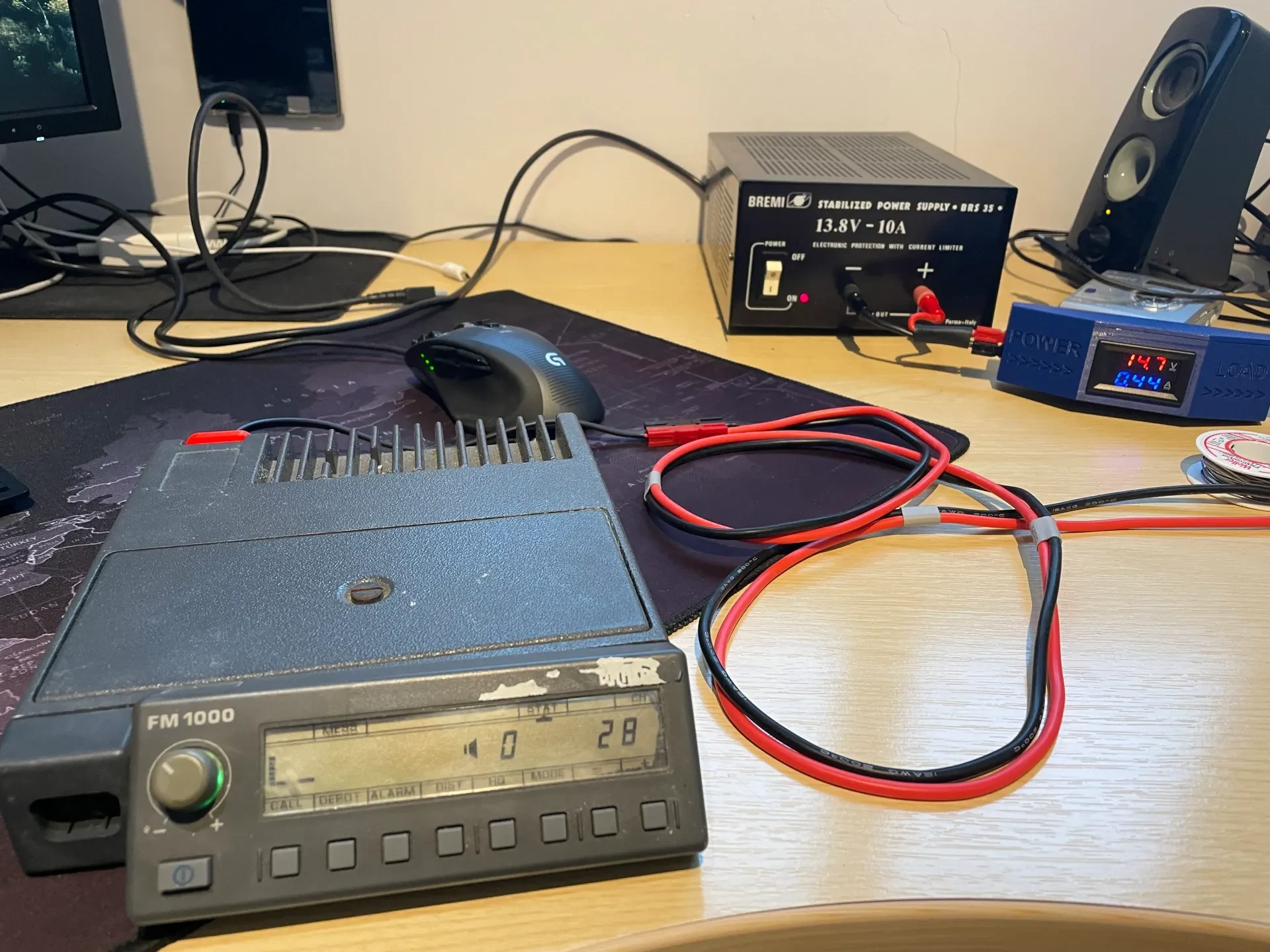

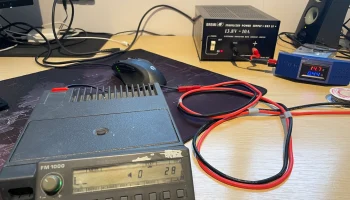

Этот разъем питания предназначен для УКВ-трансиверов серии FM1000. Это был запрос Абердинского общества радиолюбителей (www.aars.org.uk). Разъемы питания для этих радиостанций очень редки, и их трудно найти, а в клубе имеется значительная коллекция этих радиостанций. Цель состоит в том, чтобы модифицировать эти радиостанции для работы на диапазоне 4 м, а редкие/отсутствующие разъемы питания являются недостающей частью этого плана.

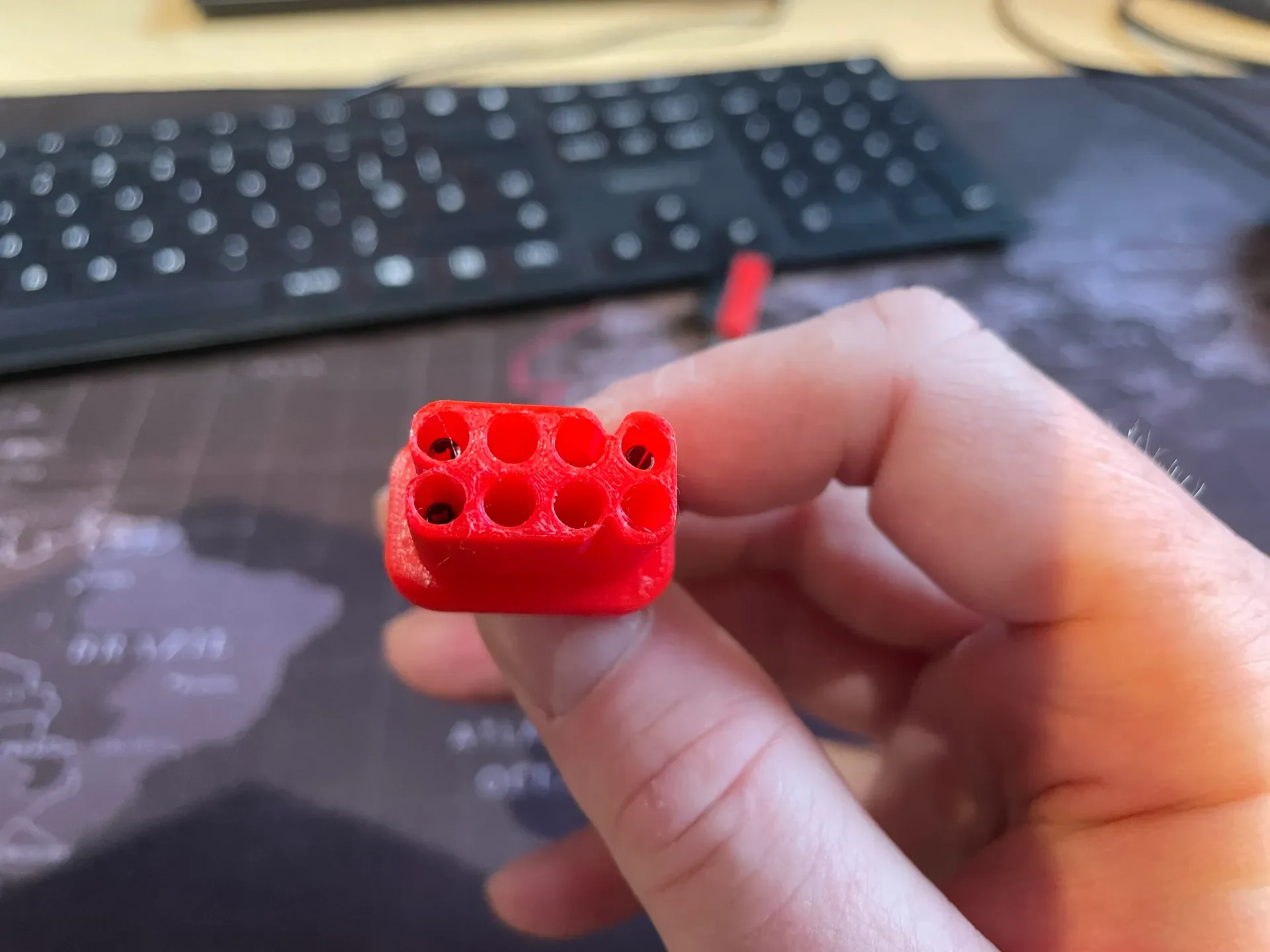

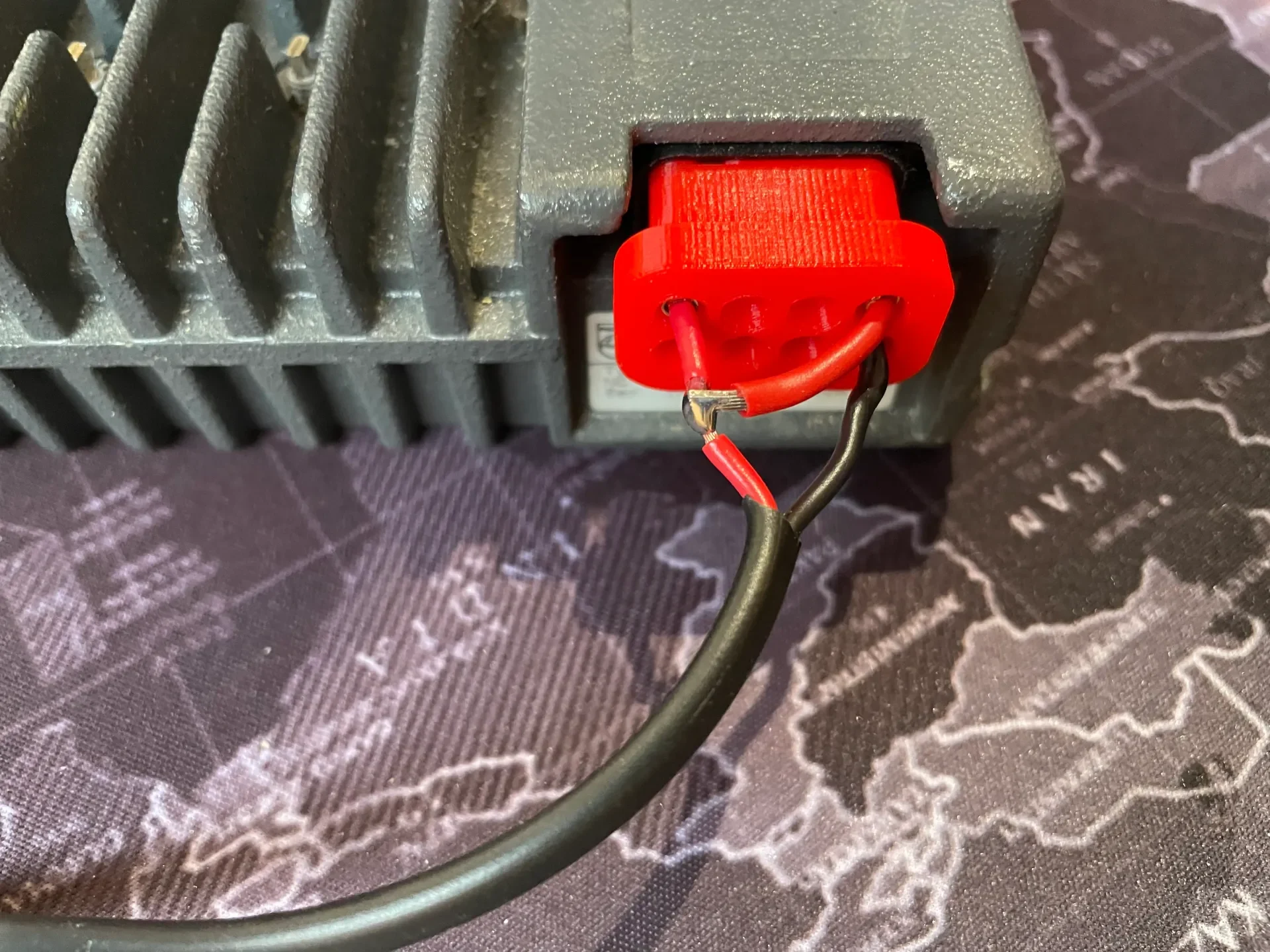

Версия V11 имеет конечное положение гнезд примерно на 1 мм ниже поверхности разъема. Это обеспечивает максимально полное зацепление контактов и гнезд, но при этом они остаются под поверхностью вилки, чтобы уменьшить вероятность случайного замыкания на что-то внешнее/металлическое. Вы можете изменить это — для этого вам предоставлены все исходные файлы.

Печать и поддержка
Печатайте, используя сопло 0,25 мм. Это важно из-за тонких стенок разъема, особенно между тремя V-образными пазами и отверстиями. Использование стандартного сопла диаметром 0,4 мм означает, что некоторые боковые стенки будут упущены.

Я печатал с использованием PLA с высотой слоя 0,15 мм и заполнением 20%. PETG, возможно, более долговечный вариант, но я его не пробовал.

Опоры не требуются — при условии, что они напечатаны самой широкой частью на рабочей пластине; внутренний профиль имеет фаску под углом 45 градусов.

Построить

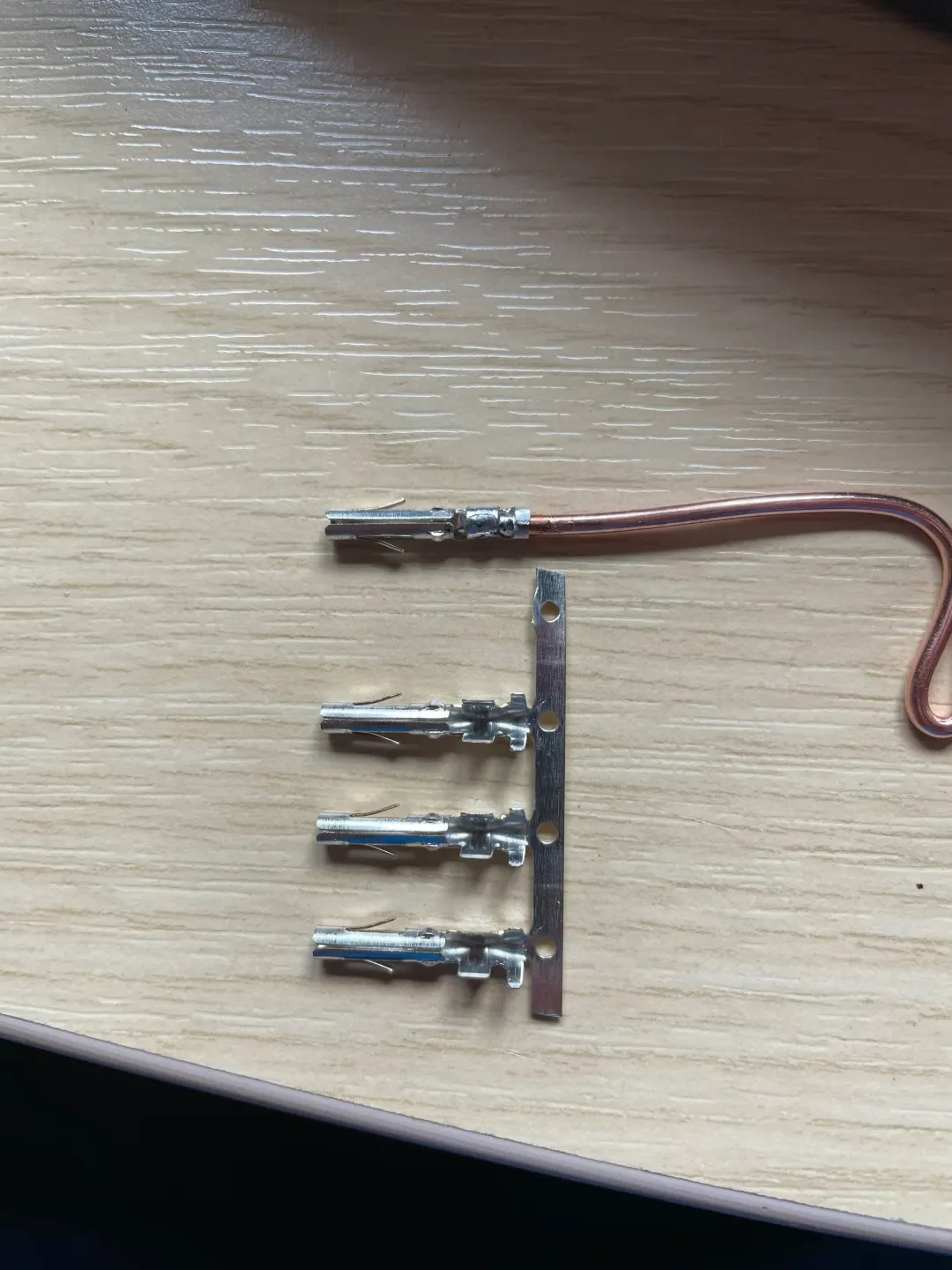

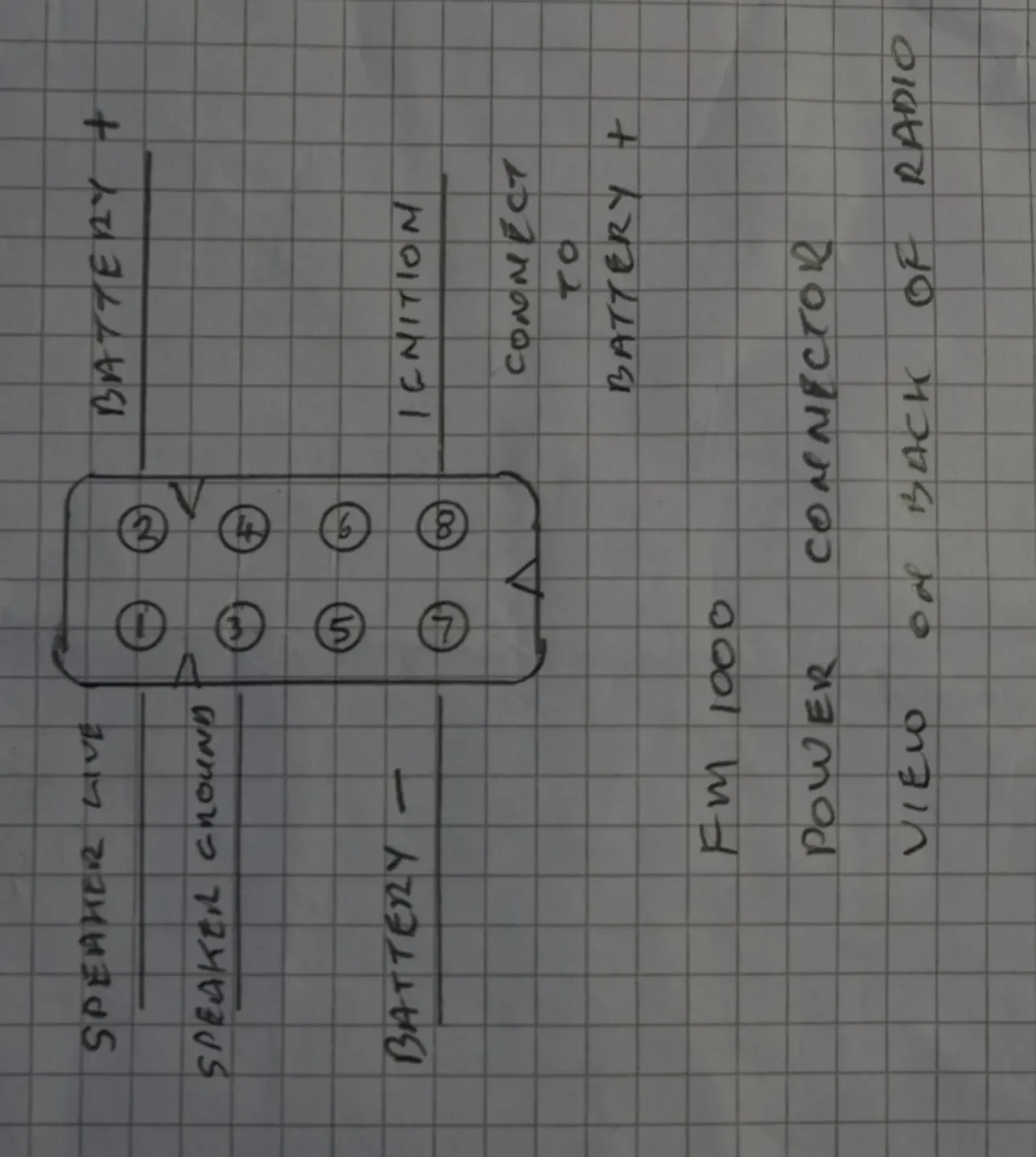

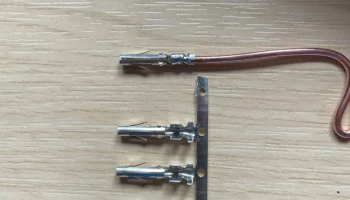

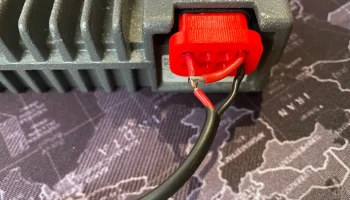

Распечатайте его, подготовьте и установите стандартные разъемы Molex для ПК — гнездовая часть разъемов (легко доступны на eBay). Подгонка плотная, но для разъема питания это хорошо. Распиновка радио указана на фотографиях, но обязательно проверьте радио, прежде чем следовать предоставленным инструкциям. распиновка.
