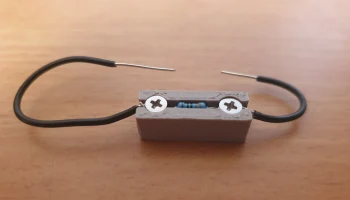

2 провода + резисторный разъем с винтами M2,5x6 мм
Надеюсь, эта модель будет полезна. Если вам понравилось, нажмите кнопку [ Нравится].
Работая над некоторыми проектами, я столкнулся со сценарием, когда мне нужно было создать простую схему для светодиодов, для которой требуется резисторный компонент, а также процедуры пайки и изоляции.
Поскольку я не хотел постоянной пайки своих компонентов, я придумал простую конструкцию коробки с двухпроводным разъемом, которая крепится винтами для удержания проводов. Я также спроектировал небольшое гнездо между двумя винтами, чтобы между ними плотно сидел резистор.
Для использования без резистора:
Возьмите 2 винта М2,5х6 и вкрутите их, но пока не до конца.
Возьмите одну сторону одного из проводов и снимите с его изоляции около 3 см. Затем сделайте 1 петлю вокруг винта возле одного из краев, а затем еще одну петлю вокруг параллельного винта, как цифру 8.
Возьмите второй провод и повторите процедуру шага 2, начиная с винта рядом с другим краем.
Затягивайте винты до тех пор, пока они не промываются.
Для использования с резистором:
Возьмите 2 винта М2,5х6 и вкрутите их, но пока не до конца.

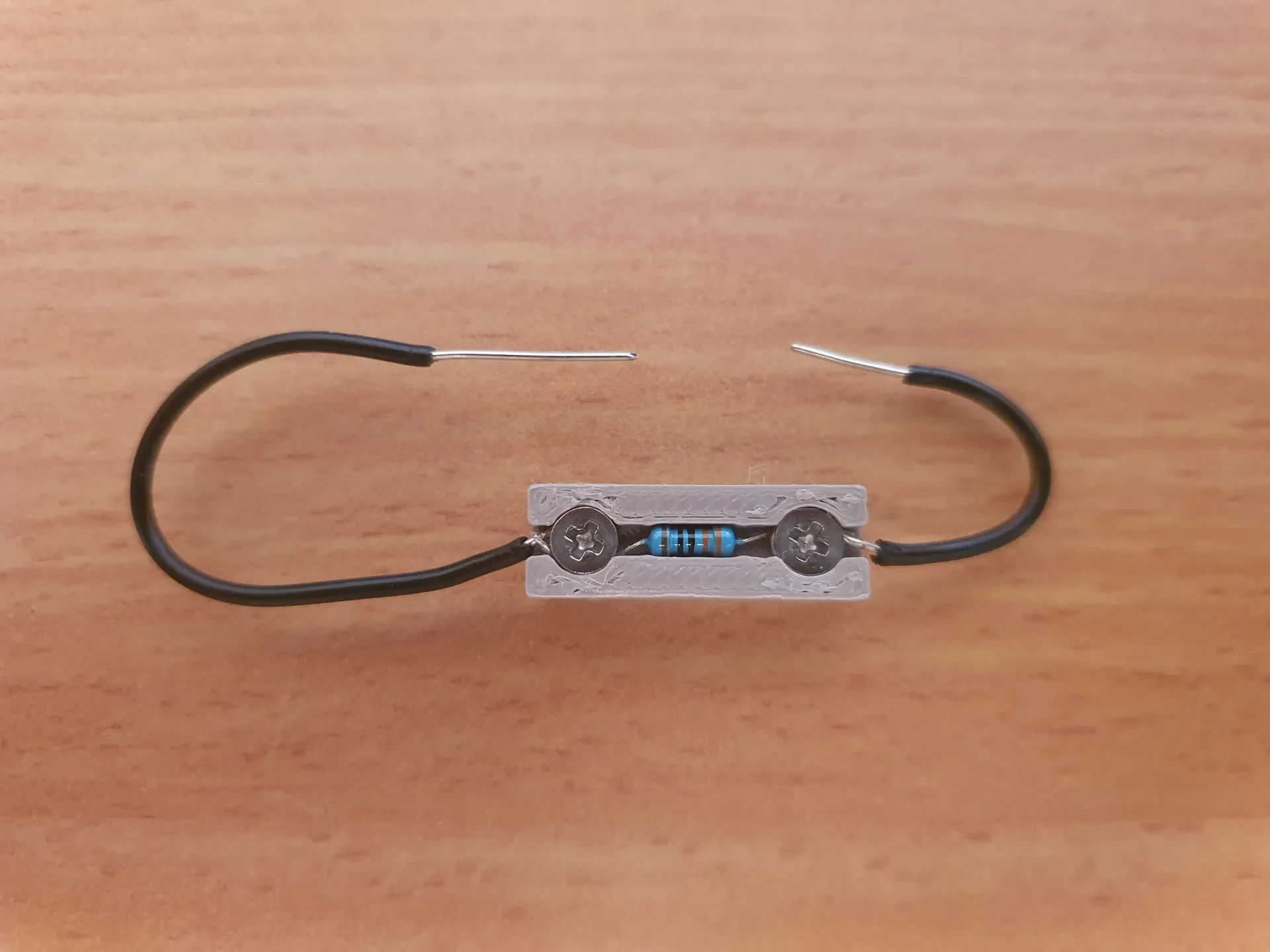

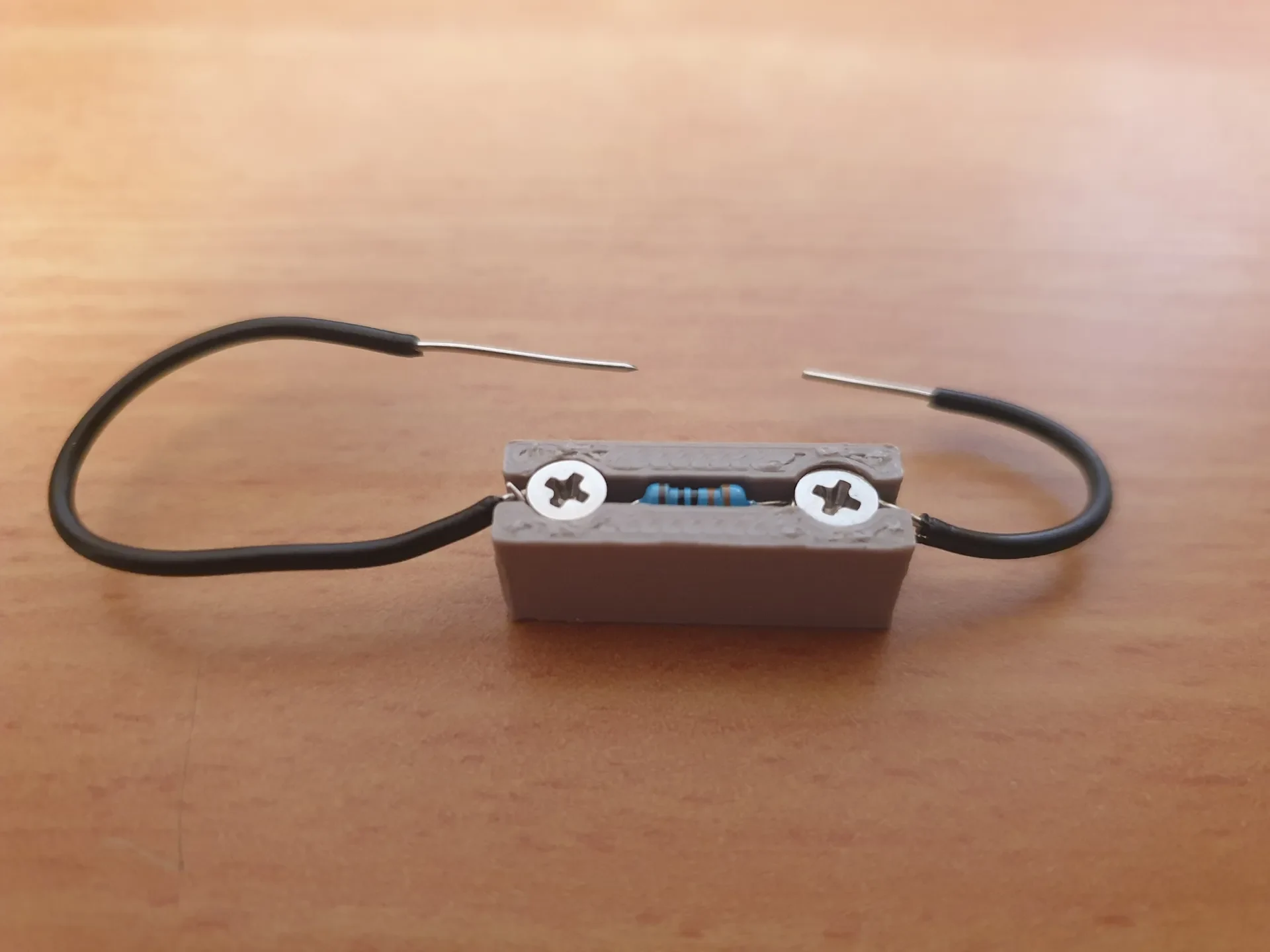

Возьмите резистор по вашему выбору и поместите его в гнездо в середине коробки.
Удерживайте резистор одним пальцем, а второй рукой возьмите каждую его ножку и сделайте петлю вокруг винта в ее направлении (если ножки вашего резистора слишком длинные, вы можете либо сделать вторую петлю вокруг того же винта, либо подрезать ножки, чтобы они не выходили за пределы коробки).
Возьмите один из проводов и снимите с его изоляции примерно 1,5 см. Затем сделайте 1 или 2 петли вокруг винта возле одного из краев.
Повторите процедуру шага 4, начиная с винта рядом с другим краем.
Затягивайте винты до тех пор, пока они не промываются.

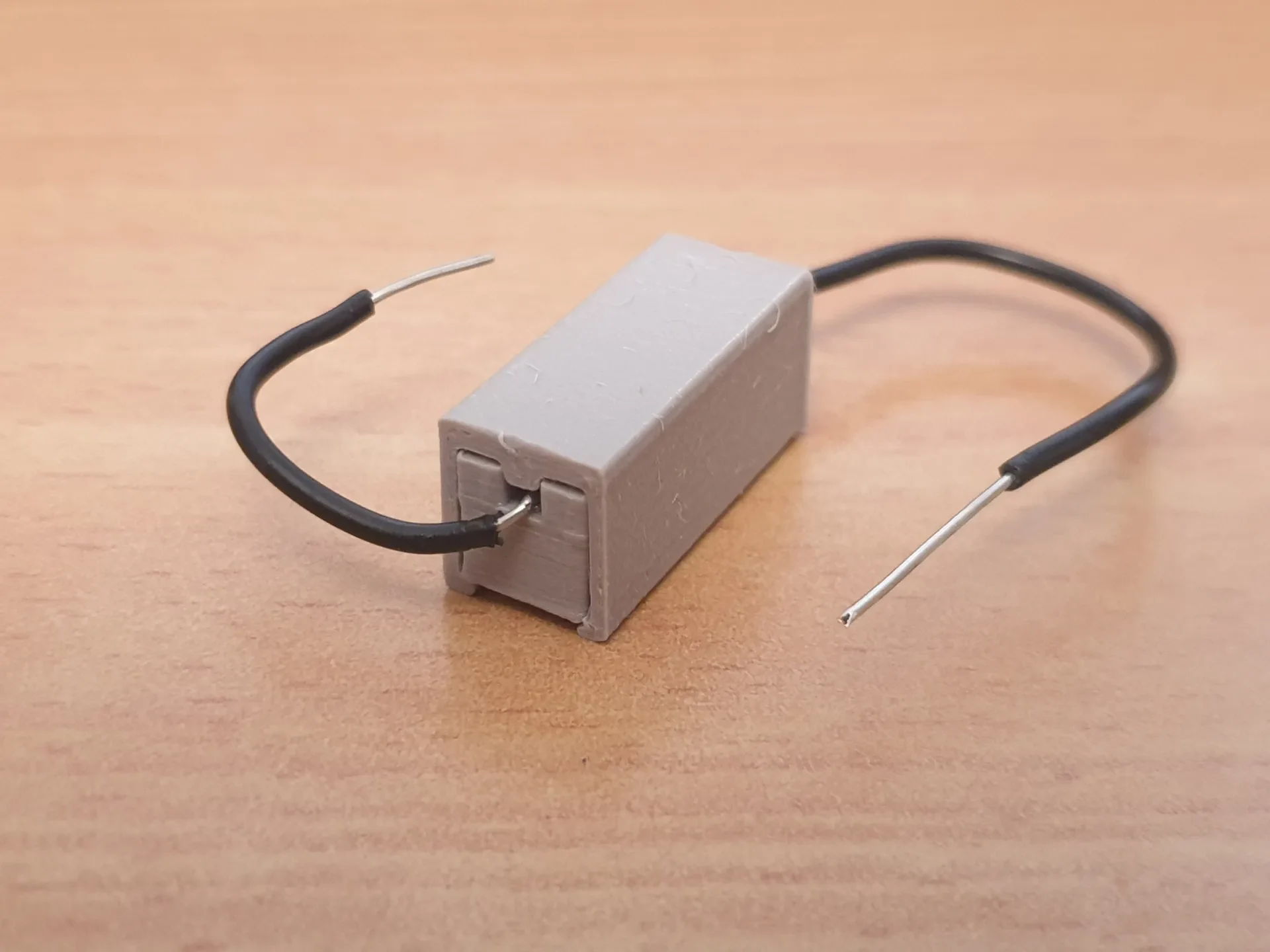

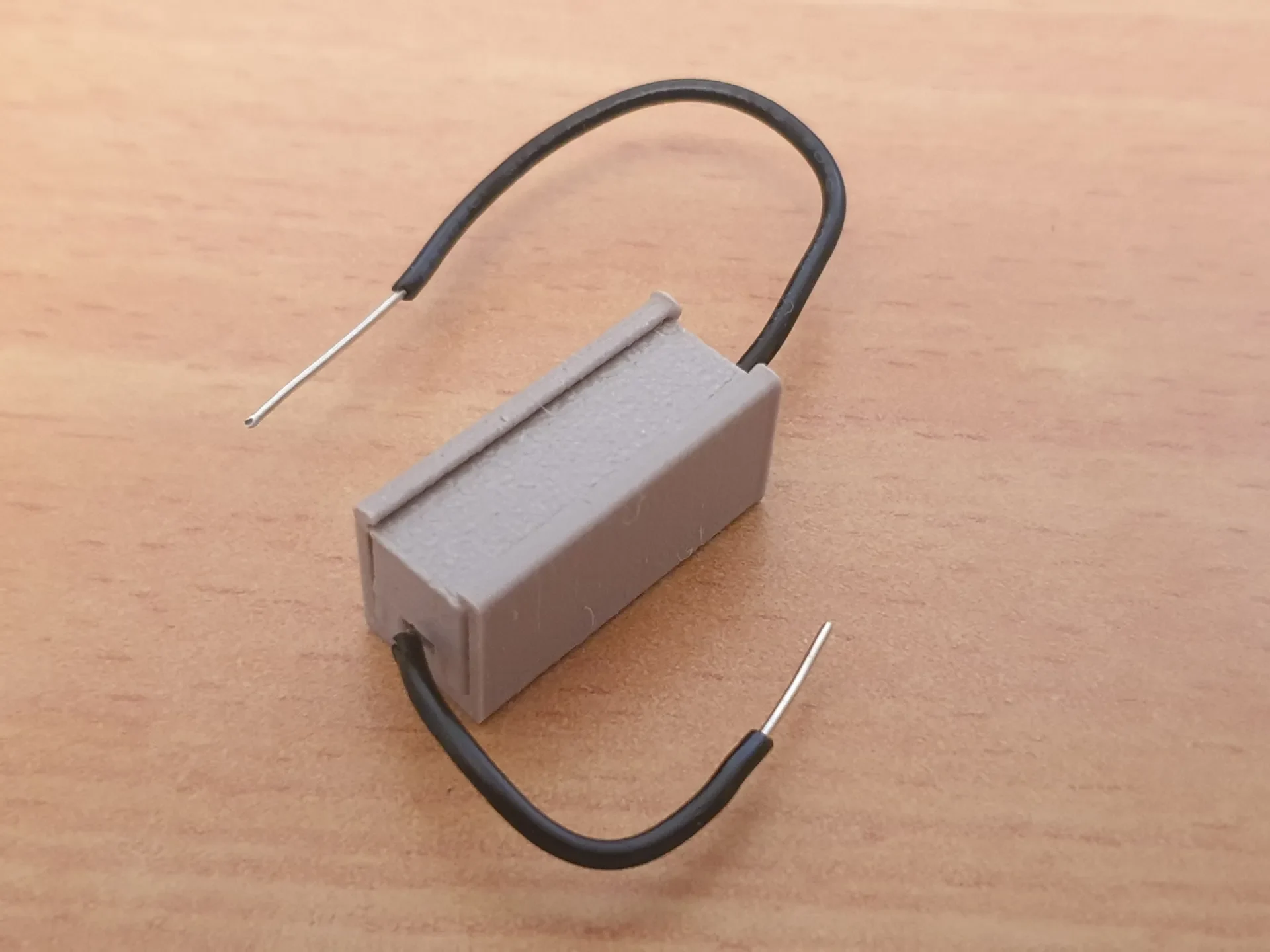

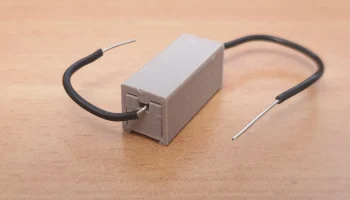

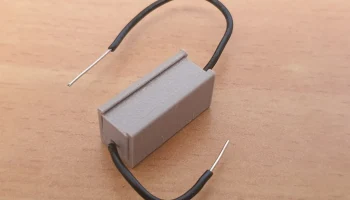

Чтобы изолировать схему, я также сделал две крышки, чтобы они помещались над коробкой; одна версия имеет небольшой зубец над каналом с каждой стороны, куда вставляются провода, что обеспечивает хороший захват, хотя его также сложнее разобрать после надевания. Поэтому я сделал вторую версию без зубцов захвата, которую можно легко надеть на коробку сбоку, не растягивая боковые стенки.
Обратите внимание, что я разработал его для работы с винтами диаметром M2,5, которые хорошо сочетаются с Raspberry Pi. Эта конкретная конструкция предназначена для винтов диаметром 6 мм. Другие винты также могут подойти, но их головки могут не подходить заподлицо с коробкой, и поэтому крышка может не подойти.
Никакой поддержки не требуется. Я включил файлы Prusa Slicer, где я уже повернул крышку для печати на боку, поэтому поддержка не потребуется. Однако если вы используете файлы stl, убедитесь, что вы повернули крышку для печати одной из ее маленьких сторон вверх. вниз.
