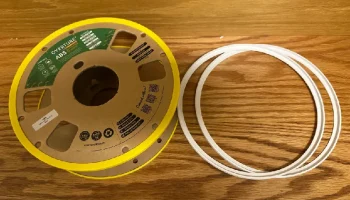

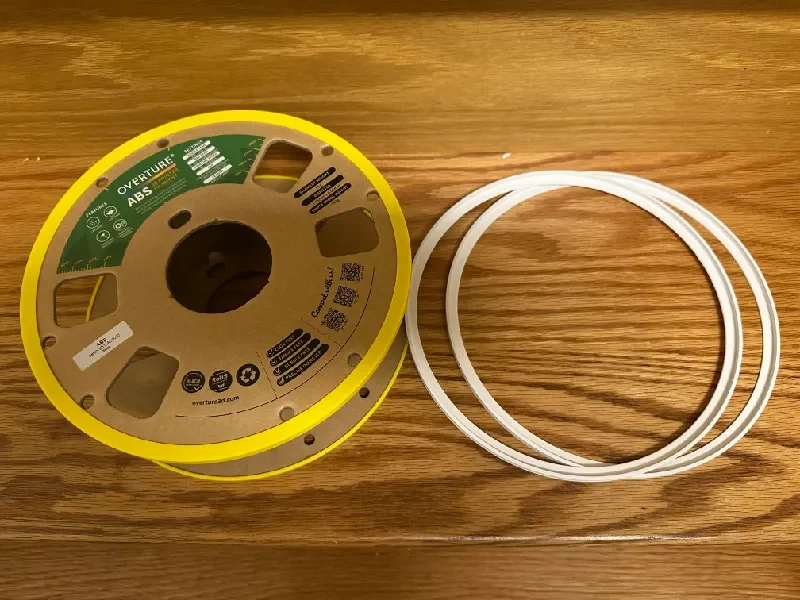

Картонное кольцо Secure-Snap для коробки QIDI (подходит к...

Картонное катушечное кольцо Secure-Snap для коробки QIDI — различные диаметры

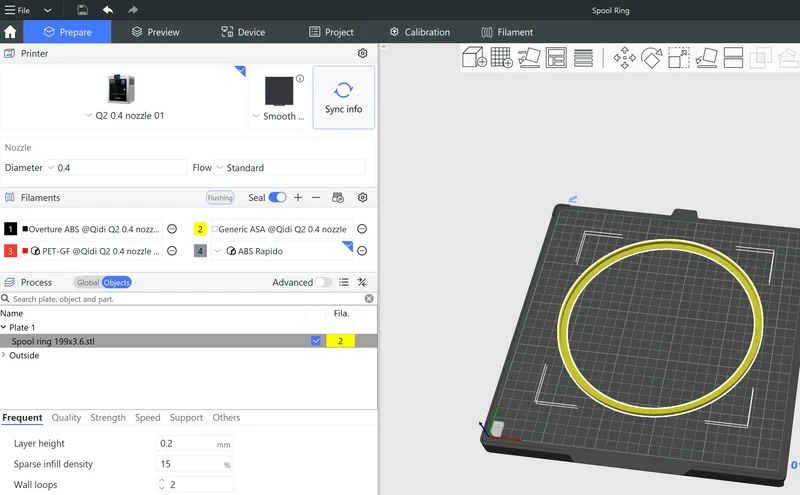

3mf — это проект QIDI Studio для ASA (гладкая пластина).

Проблема

Если вы используете картонные катушки в новой коробке QIDI Box, вы знаете, с чем придется столкнуться: большинство переходных колец требуют простой фрикционной посадки. Они легко надеваются, но также легко и снимаются, особенно когда система быстро втягивает или вращает катушку. Это приводит к тому, что кольца соскальзывают, застревают или полностью выпадают в середине печати.

Решение

Я разработал это кольцо специально для QIDI Box, чтобы оно функционировало как крышка банки. Вместо того, чтобы просто сидеть на ободе, он механически защелкивается на краю картонной катушки.

Это принудительное зацепление гарантирует, что кольцо вращается вместе с золотником 100% времени, независимо от крут��щего момента или скорости втягивания. Он устраняет проблемы скольжения, характерные для других адаптеров, и предотвращает попадание картонной пыли на ролики.

ОБНОВЛЕНИЕ: расширенные варианты размеров. Благодаря отзывам сообщества я добавил два новых варианта диаметра, позволяющие использовать более широкий спектр картонных катушек и производственных допусков.

189,5 мм: Специально рассчитан для картонных катушек CCTREE.

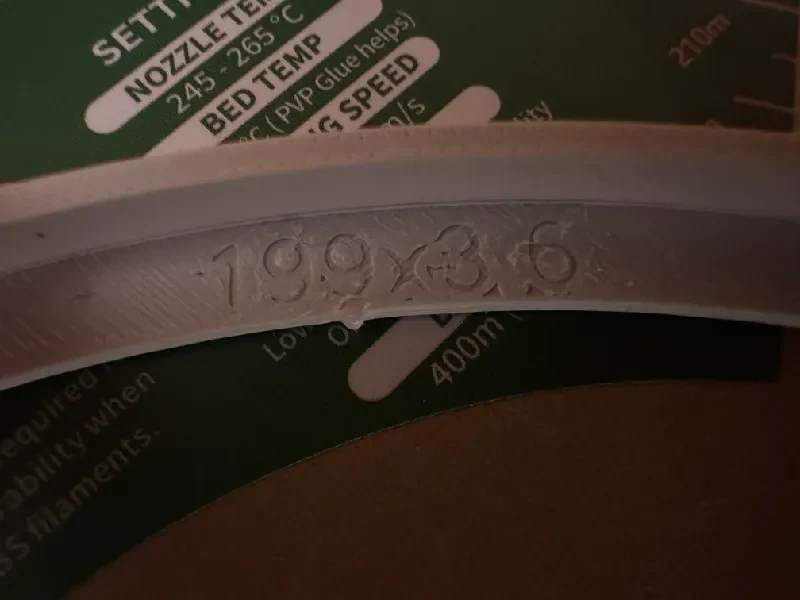

199,0 мм (оригинал): стандартно подходит для большинства стандартных картонных катушек.

200,0 мм: версия с расширенным допуском. Настоятельно рекомендуется для катушек Overture большего размера или если оригинальная версия диаметром 199 мм показалась вам слишком тесной и удобной для установки.

Совместимость

Эта модель была протестирована и подтверждена, что она идеально подходит для:

Картонные катушки Overture

Картонные катушки Polymaker

CCTREE Картонные катушки

Картонные катушки DEEPLEE

Примечание. Несмотря на то, что он предназначен для QIDI Box, он может работать и в других системах, работающих с несколькими материалами, для которых требуются аналогичные адаптеры обода.

Ключевые особенности

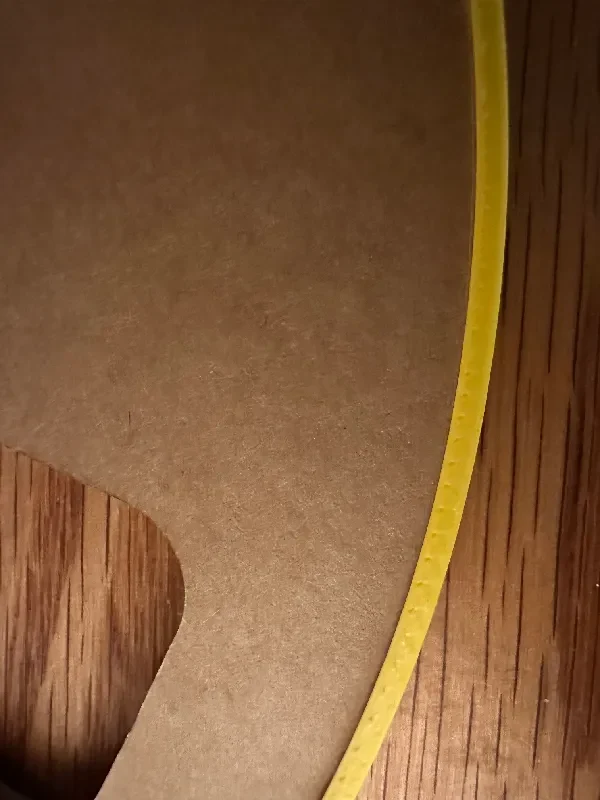

Защелкивающаяся крышка «Jar-Lid»: кольцо надежно крепится к краю картона, и для его снятия требуется усилие. Он не будет вибрировать свободно.

Надежность на высокой скорости: обеспечивает быстрое втягивание без проскальзывания.

Плавное вращение: обеспечивает равномерную и твердую поверхность роликов, уменьшая ошибки подачи.

Распечатать инструкции

Материал: PETG или ABS/ASA. (PETG/ASA рекомендуется для большей гибкости и устойчивости к защелкам).

Заполнение: обычно достаточно 15-20%.

Стены: 3 периметра для прочности.

Опоры: Никаких опор не требуется.

Установка

Совместите кольцо с ободом картонной катушки.

Сильно надавите по краям, пока не почувствуете или не услышите, что ��н «защелкнулся» на месте.

Перед загрузкой в ​​коробку QIDI убедитесь, что кольцо прилегает заподлицо со стороной катушки.
