Ортопедические взгляды: модель тотальной замены тазобедре...

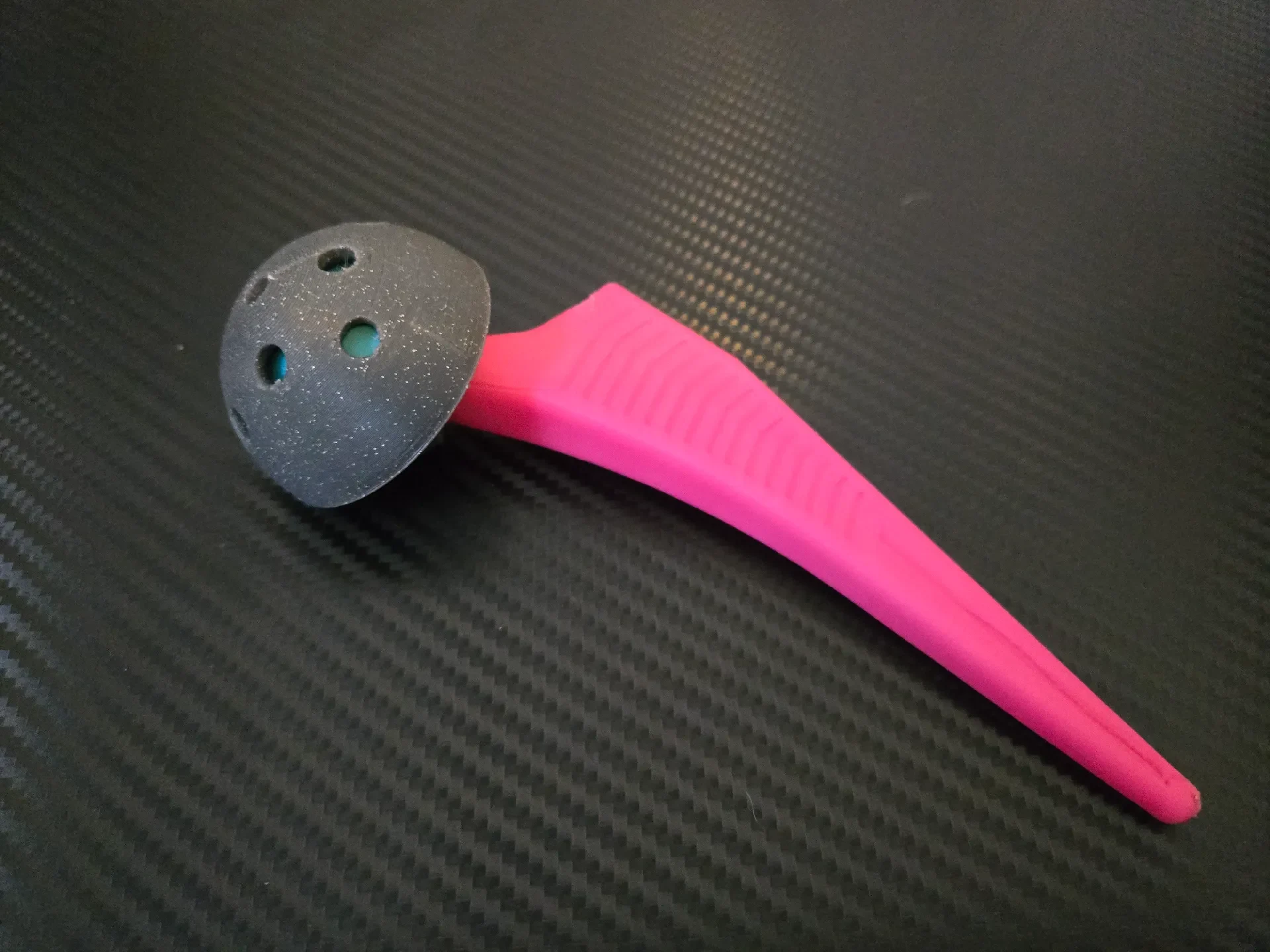

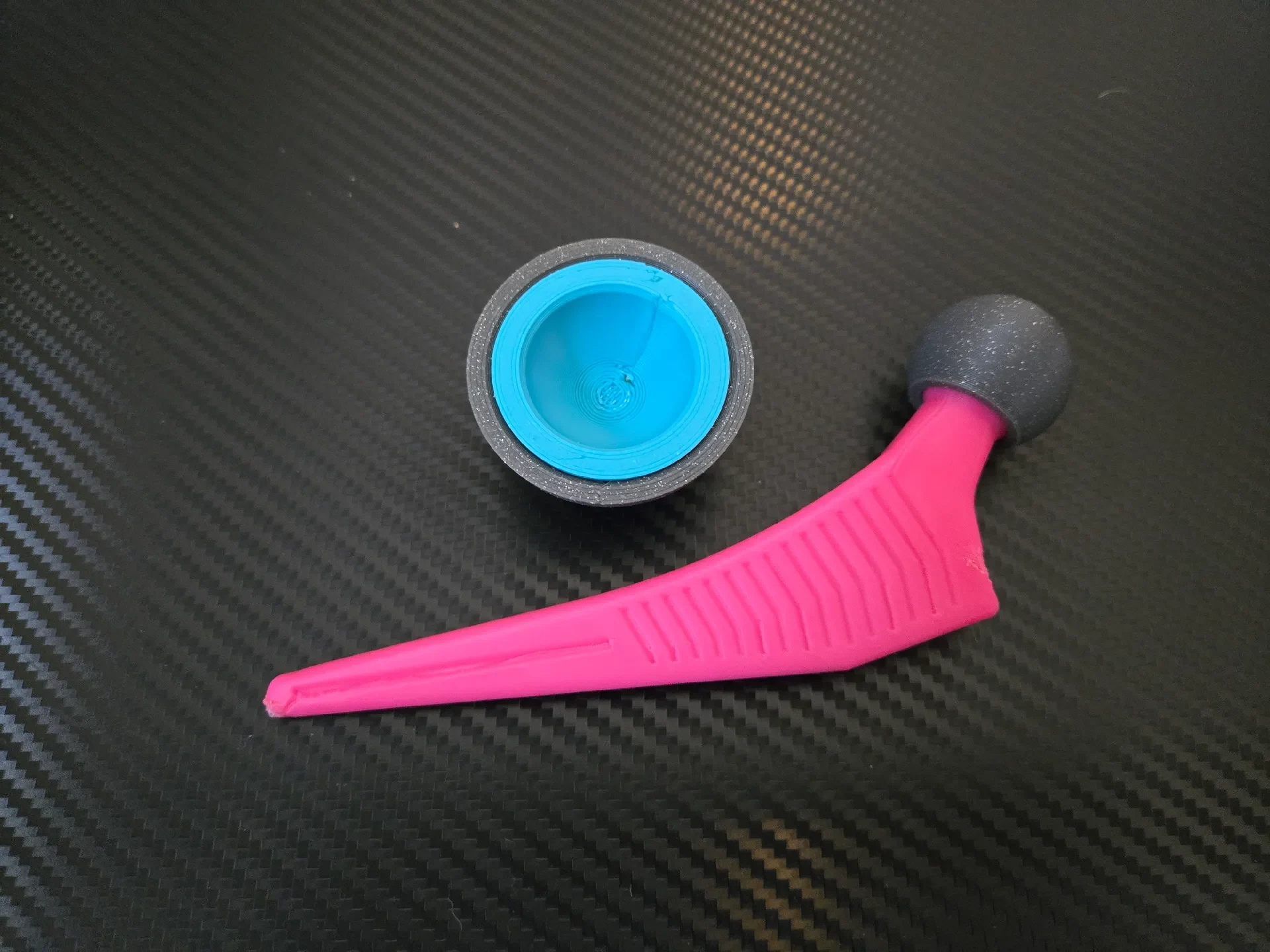

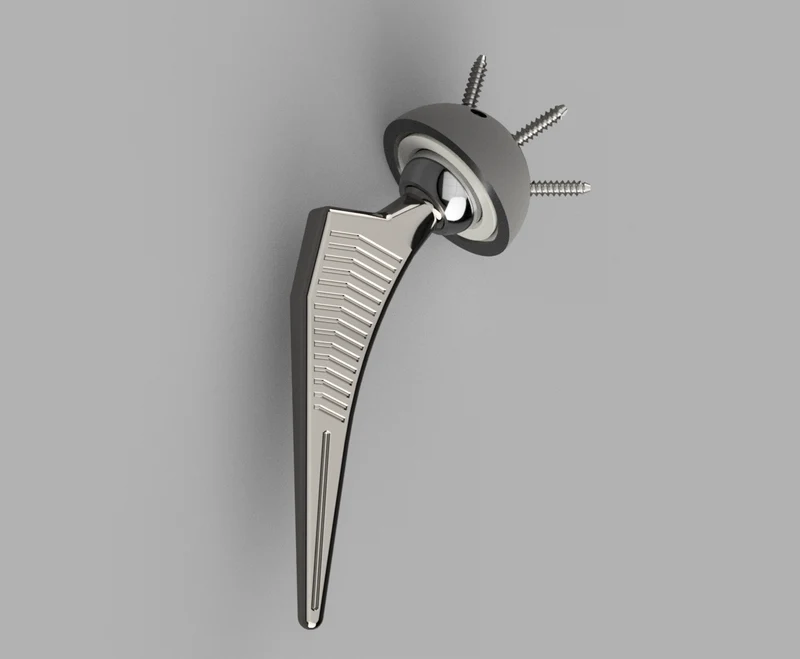

Будучи инженером-механиком, работающим в биомедицинской области, я разработал эту простую модель полной замены тазобедренного сустава, чтобы обучить и вдохновить тех, кто интересуется механикой ортопедических имплантатов. Эта система для 3D-печати демонстрирует компоненты и принципы, лежащие в основе современных операций по замене тазобедренного сустава, помогая продемонстрировать технологии, используемые для восстановления подвижности и улучшения жизни.

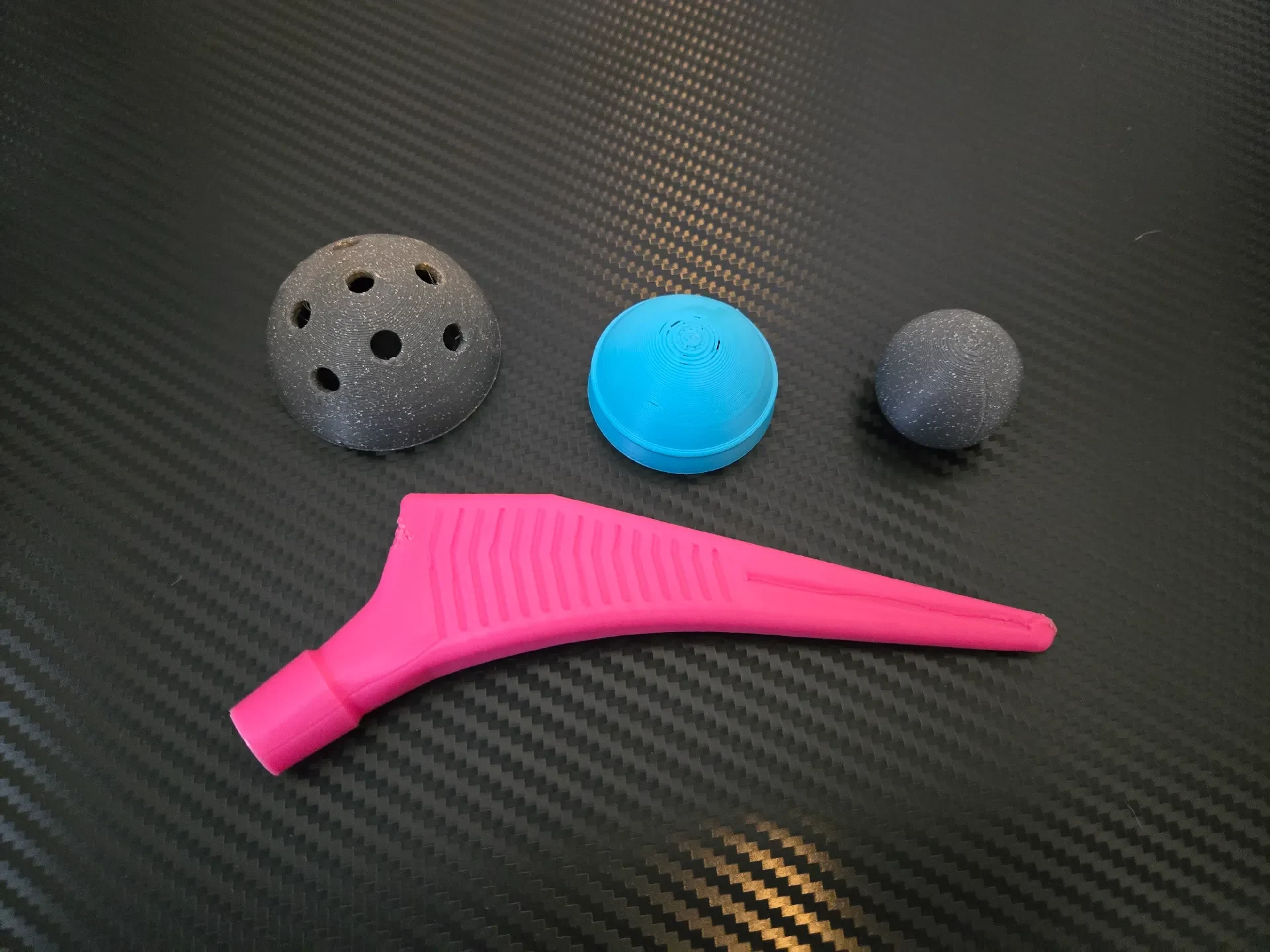

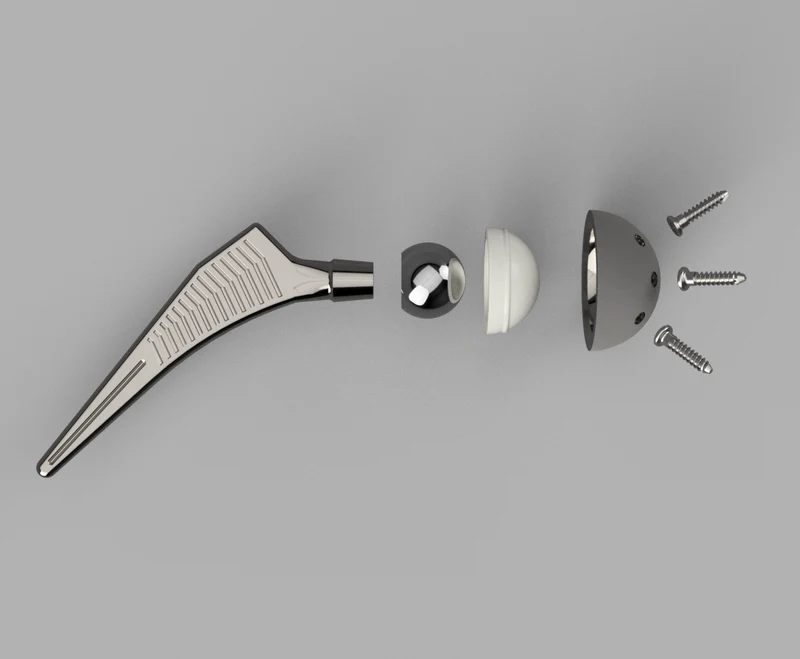

Ключевые особенности:

Тазобедренный стержень с тройной конусностью: разработанный для оптимальной посадки и устойчивости, стержень имеет точную конусность, которая зацепляет бедренный канал, чтобы снизить риск расшатывания.
Головка бедренной кости 26 мм: головка бедренной кости спроектирована таким образом, чтобы скользить по конусу головки ножки, обеспечивая надежное и стабильное соединение, а также плавное сочленение с вкладышем вертлужной впадины.
Вкладыш вертлужной впадины: вкладыш использует простой ��ащелкивающийся механизм для фиксации вкладыша в чашке вертлужной впадины и обеспечивает поверхность для сочленения головки бедренной кости, повторяя естественное движение тазобедренного сустава.

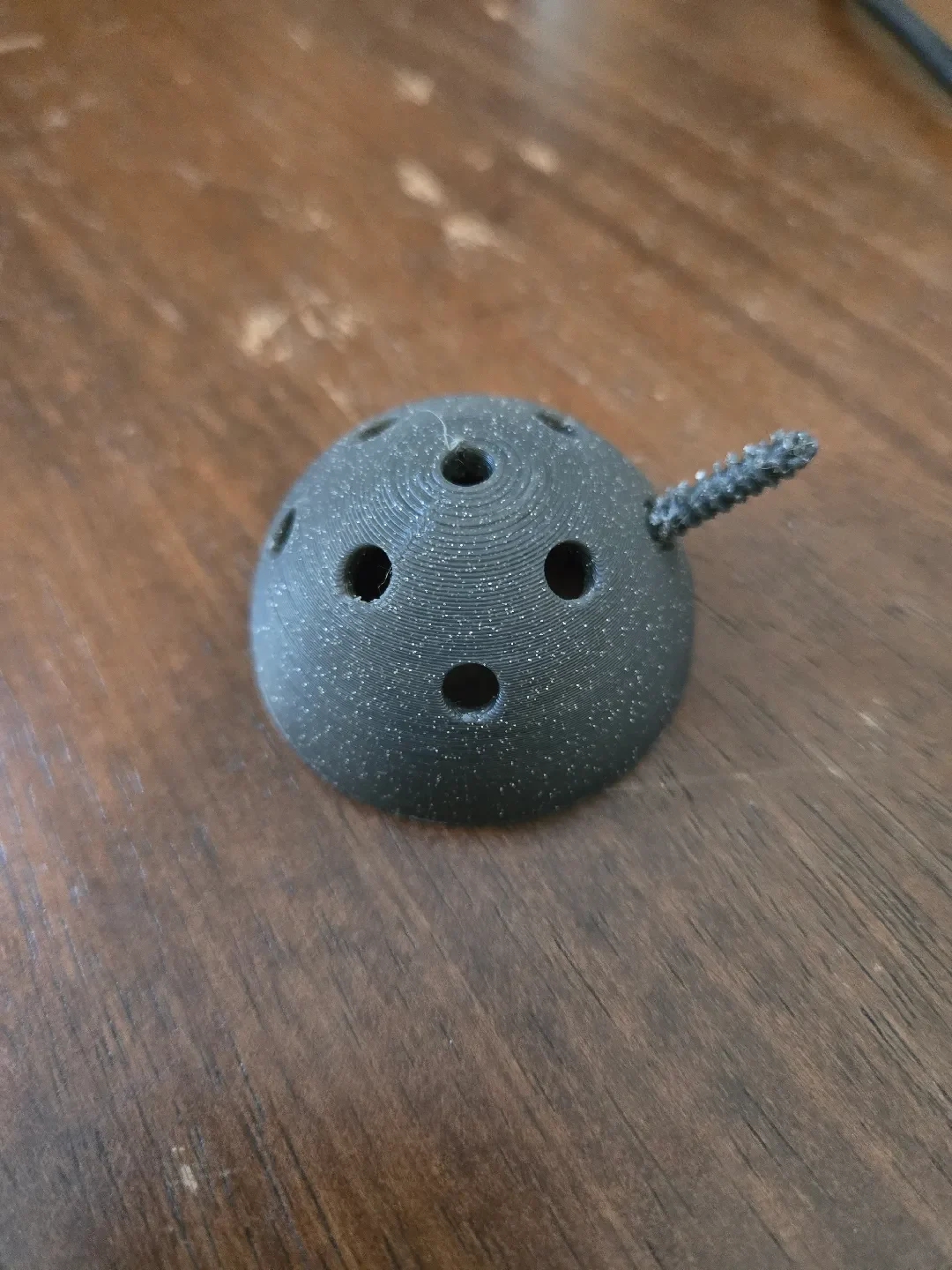

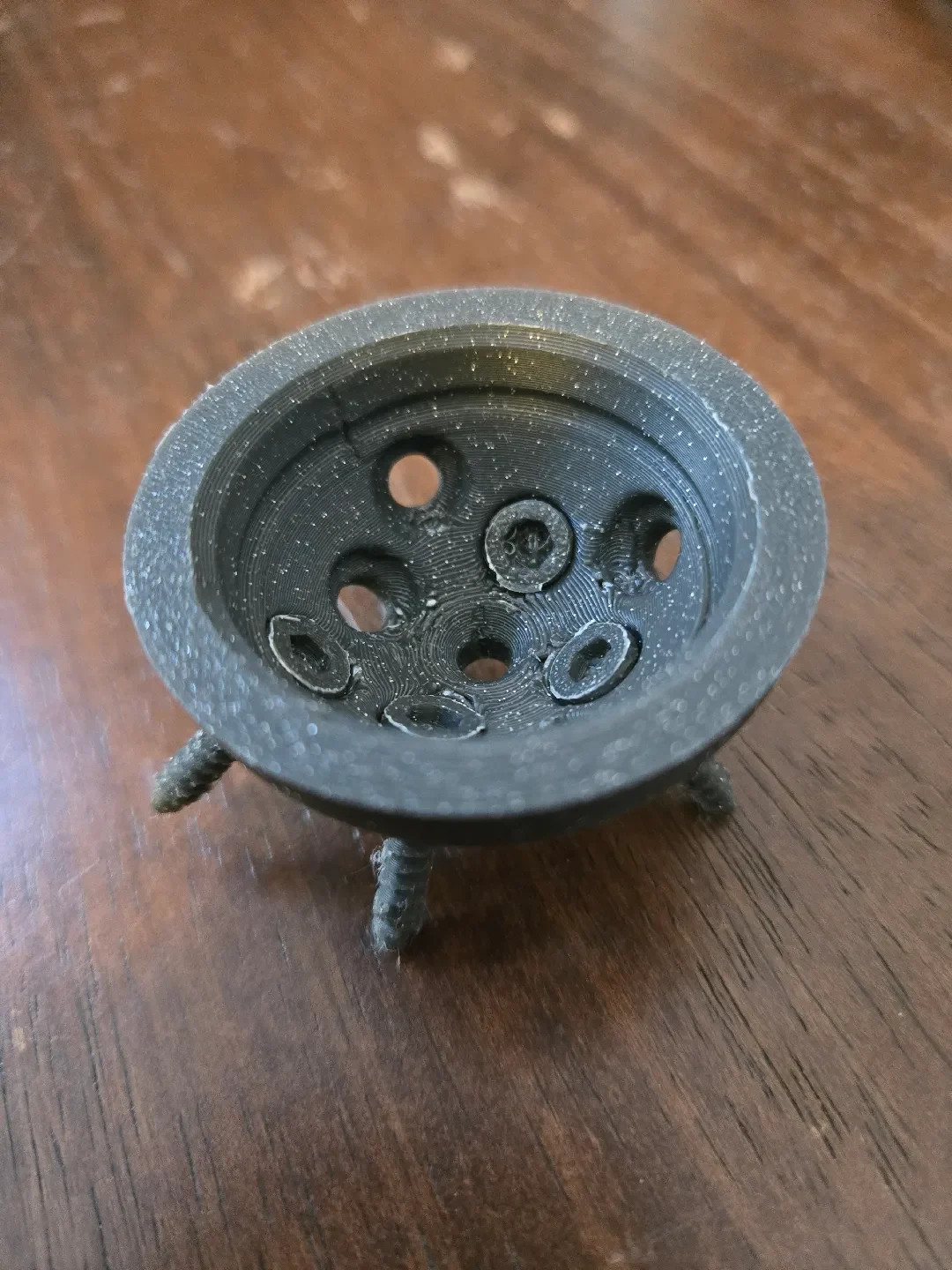

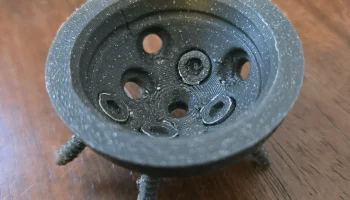

Вертлужная чашка с несколькими отверстиями: вертлужная чашка имеет несколько отверстий для фиксации, что обеспечивает гибкость при фиксации имплантата с помощью винтов или методов прессовой посадки, как в клинической практике.

Образовательные преимущества:

Узнайте, как взаимодействует каждый компонент для восстановления функции бедра.
Визуализируйте такие конструктивные особенности, как конус головки, вкладыш вертлужной впадины и фиксация с несколькими отверстиями, которые повышают производительность и универсальность.
Изучите биомеханику замены тазобедренного сустава и инженерные принципы, которые делают ее успешной.

Советы по печати:

Распечатайте компоненты разными цветами, чтобы подчеркнуть их взаимодействие.
Распечатайте головку и подкладку с низким разрешением слоя, чтобы избежать наступания. Вы также можете отшлифовать головку и вкладыш, чтобы уменьшить трение при сборке.
