9-элементная Biquad Yagi WiFi-антенна 2,4 ГГц

Примечание: эта антенна не тестировалась и не оптимизировалась. Проект находится в стадии незавершенного производства.

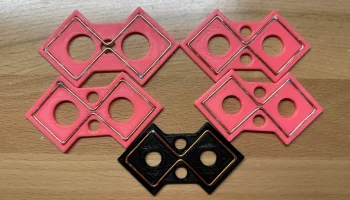

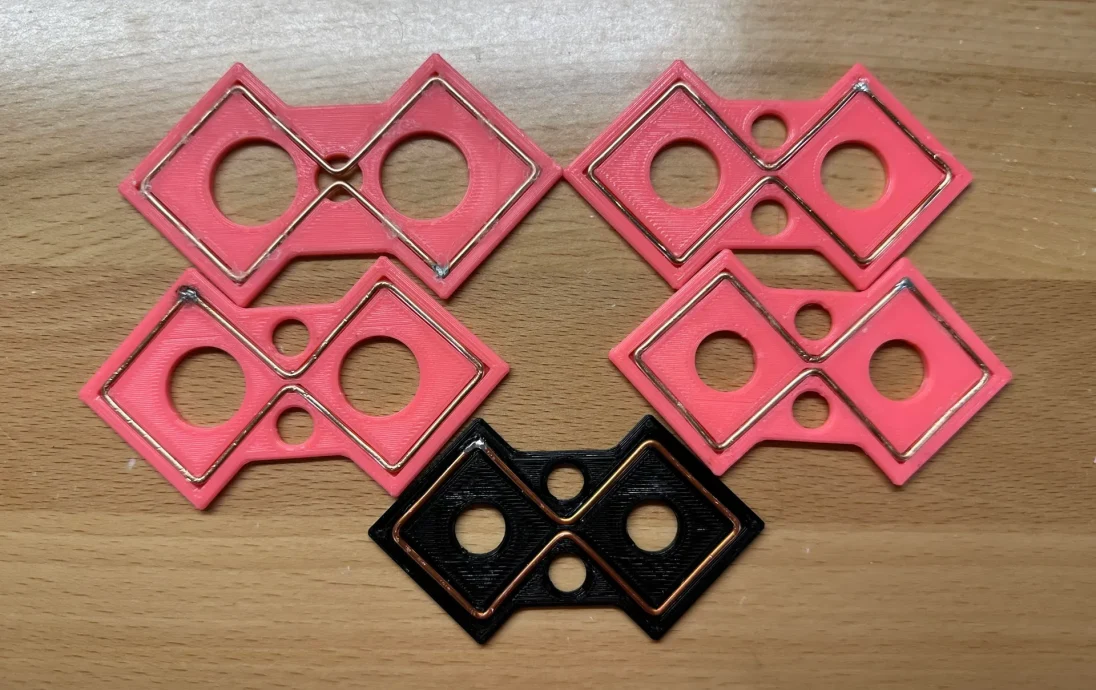

Ни одна из включенных фотографий на самом деле не относится к этому проекту, поскольку я его еще не создал. Однако фотографии должны быть достаточно близкими, чтобы дать вам представление о том, как все происходит.

Это ремикс на Biquad Yagi Antenna от OPK наthingiverse, на который сильно повлиял Эндрю МакНил, особенно его видео об этой давно ярой биквад-яги. Еще одна интересная (и даже более мощная) конструкция с двойными биквадратами, но она слишком велика, чтобы поместиться в куб размером 15 см.

Также ознакомьтесь с настройщиком Biquad Yagi от ReallyBigTeeth.

Изменения в дизайне OPK:

Фиксированные расстояния между элементами (19 мм до отражателя и 17 мм между элементами, в конструкции ОПК перевернуты)
Допуски изменены с 0,5 мм на 0,2 мм, чтобы уменьшить пространство для маневра при установке элементов на направляющую.

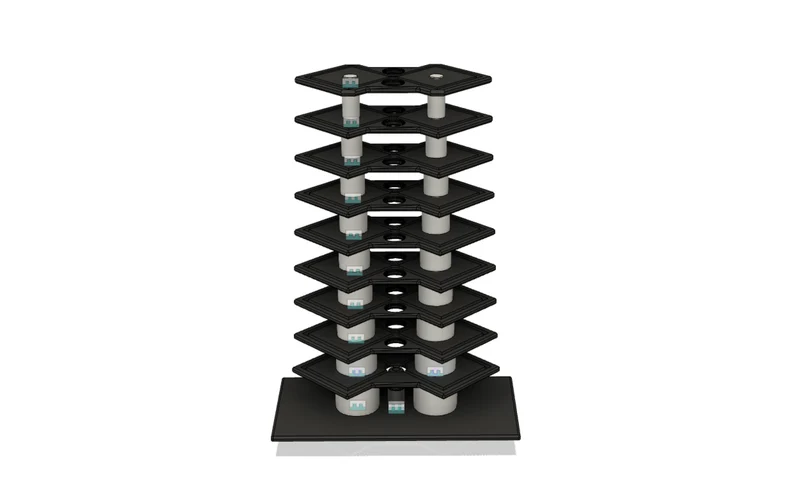

Дизайн изменен с 5-элементного на 9-элементный для большей направленности.
Увеличено отверстие SMA в отражателе.

Дополнительные материалы, необходимые для строительства:

Чуть менее 4 футов медного провода 14-го калибра.
Вы сможете приобрести его менее чем за 1 доллар за фут в местном хозяйственном магазине, купив электрический кабель и зачистив его.
Обжимной штекер SMA
Рекомендация: коаксиал rg402. Однако это не имеет большого значения из-за чрезвычайно короткой длины кабеля.
Паяльник + припой
Дополнительно: непроводящие (возможно, нейлоновые) винты для крепления направляющих к отражателю.
Можно еще приклеить или еще что-нибудь

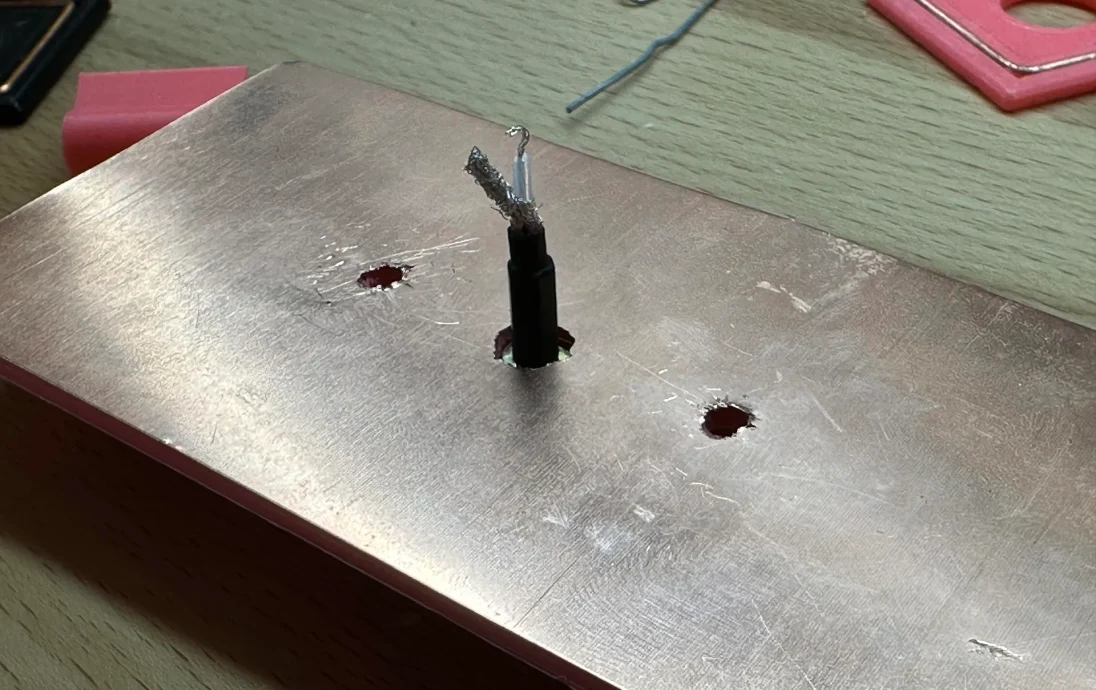

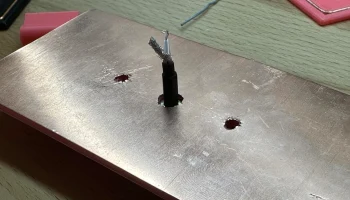

Медный лист, медная лента или алюминиевая фольга для покрытия отражателя.
Клей

Инструкция по сборке + советы скоро появятся

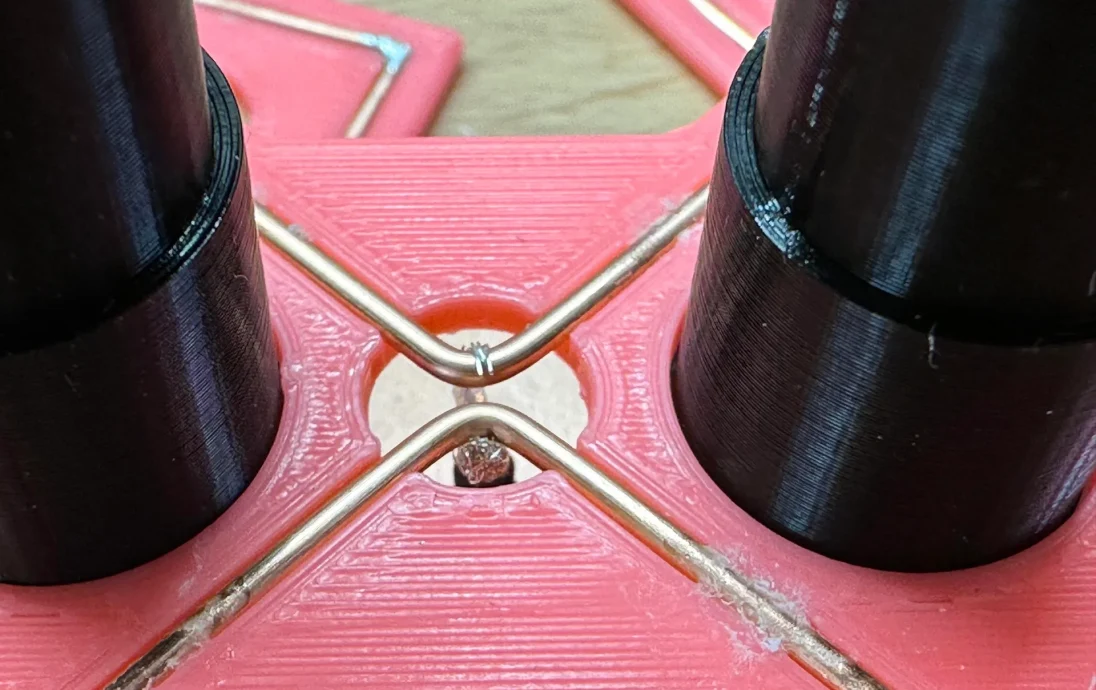

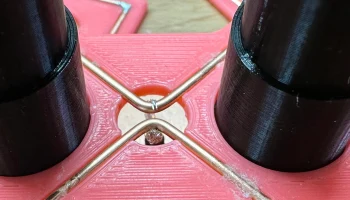

Небольшое замечание: хотя на фотографии коаксиал не припаян к ведомому элементу, его следует припаять.
