Чехол Orange Pi Zero 2 с креплением GoPro

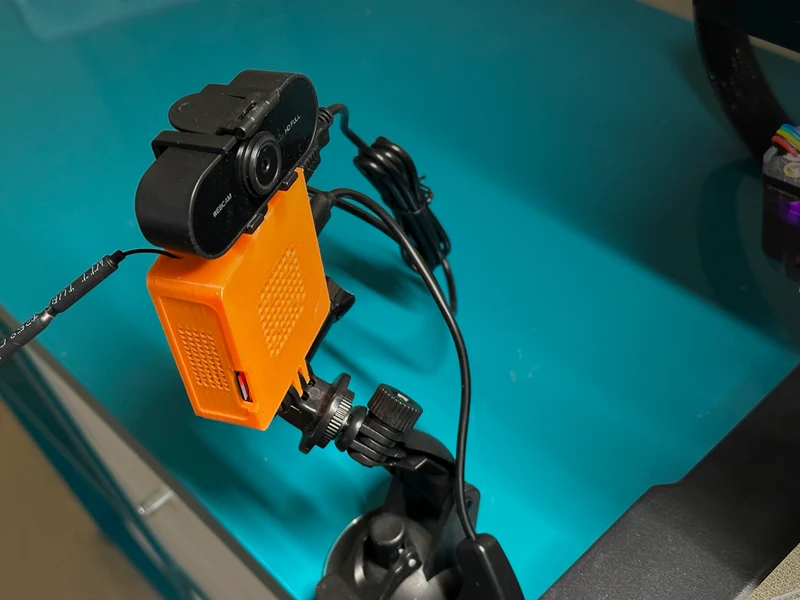

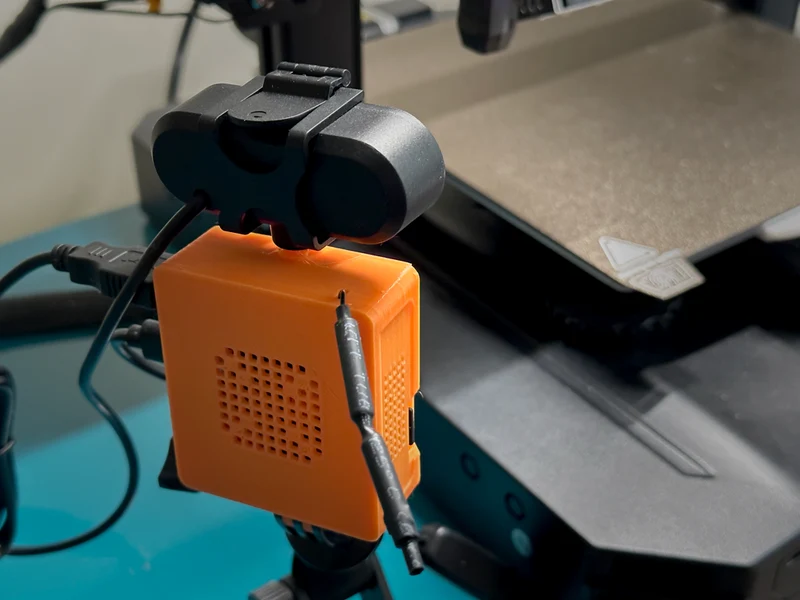

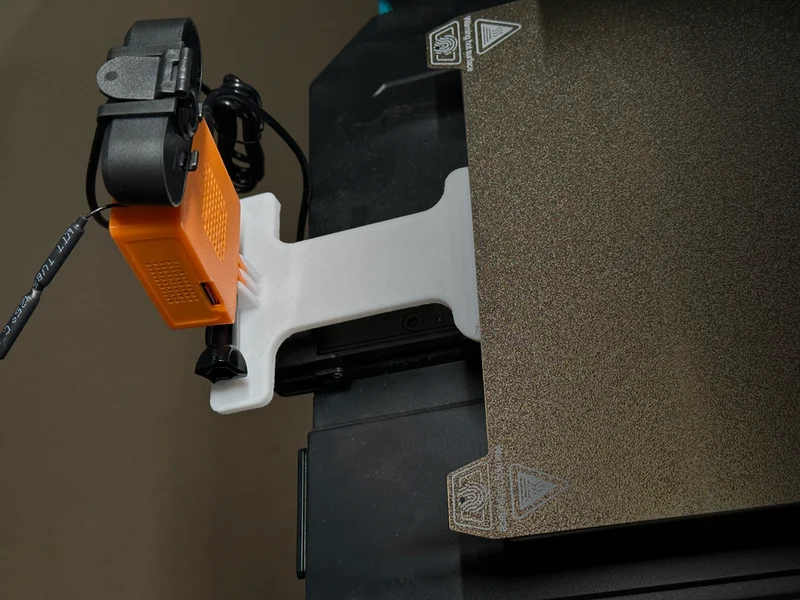

В этот чехол для печати для Orange Pi Zero 2 также можно установить веб-камеру с помощью резьбового или шарикового крепления по вашему выбору. В этом корпусе Pi также предусмотрено крепление GoPro, поэтому его можно использовать с аналогичными аксессуарами. Его идеально разместить рядом с 3D-принтером или прикрепить к нему и использовать с OctoPrint.
Совместимость и настройка:
Конструкция корпуса Orange Pi Zero 2 была протестирована со следующим�� условиями. Камера, которую я использовал, представляет собой обычную USB-камеру.
Оранжевый Пи Зеро2

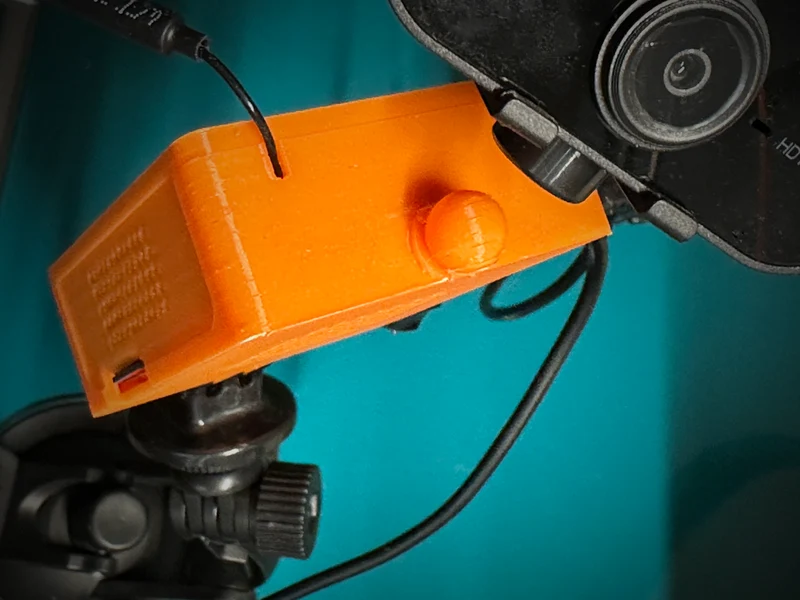

Веб-камера (общий бренд от Amazon). Эта веб-камера оснащена резьбовым креплением для штатива. Вы также можете отделить камеру от шарового шарнира и прикрепить к шаровому шарниру на корпусе.
USB-разветвитель для подключения принтера и камеры. Я использовал этот с Amazon: USB-разветвитель Itramax Y-кабель, 1 фут.
Особенности
Дома Orange Pi Zero2 (Без шапок)
Корпус с защелкой, состоящий из двух частей с использованием отверстий в печатной плате.

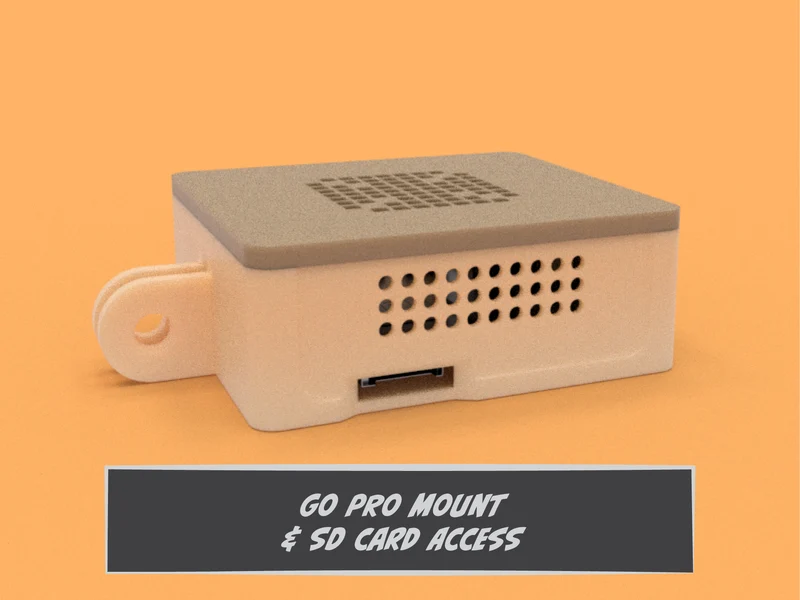

Использует совместимое крепление GoPro. Также должен работать с системой крепления модулей от HyVye.
Вентиляция спереди, сзади и по бокам
Достаточно ��еста для медного радиатора Easycargo 14 x 12 x 5 мм.
STL-сетка высокого разрешения
Если кто-нибудь обнаружит какие-либо проблемы (размерные или другие), напишите о них, чтобы я мог исправить модель.
Инструкции
Установка ОктоПринт
Если вы хотите установить OctoPrint для 3D-печати с помощью Orange Pi Zero2, прочтите простую статью (со ссылкой для загрузки дистрибутива Octopi): Orange Pi Zero 2 Kit для установки и настройки OctoPrint.
Печать
Распечатать лицевую сторону

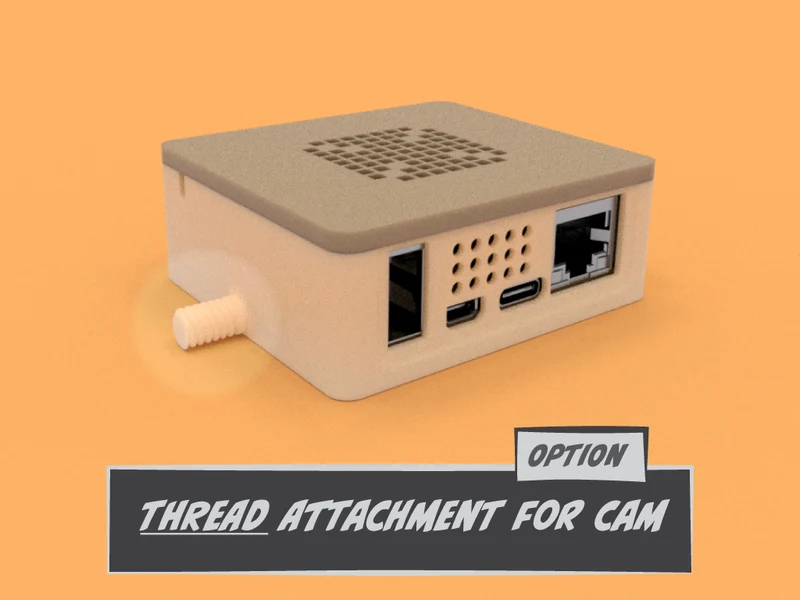

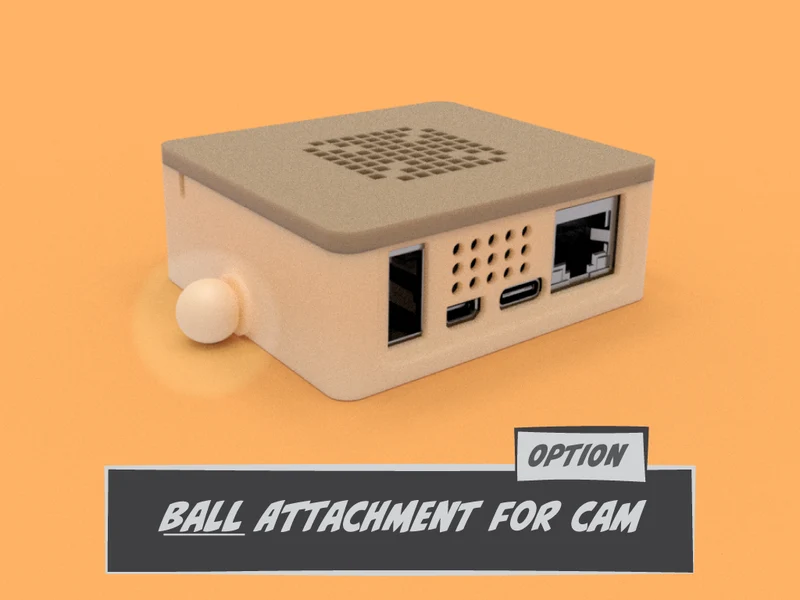

Выберите заднюю модель в зависимости от того, хотите ли вы прикрепить камеру, а также от типа резьбы или шарика и распечатайте.
Дополнительно: рекомендуем поля шириной 5 мм.
Минимум 3 линии стены
Сборка
ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ. Извлеките любую SD-карту из Pi, чтобы предотвратить повреждение SD-карты при помещении Pi в футляр.

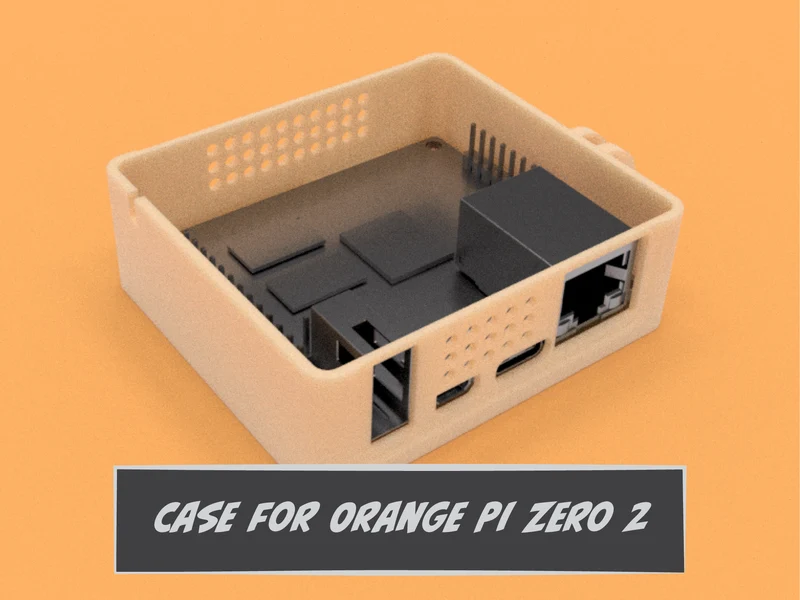

Поместите Orange Pi Zero2 в заднюю половину корпуса, стараясь расположить порты Pi в предусмотренных отверстиях корпуса.
Аккуратно вдавите корпус камеры в предусмотренное пространство так, чтобы он выступал из передней части корпуса.
Поместите переднюю половину на заднюю, аккуратно совместите отверстия печатной платы с стойками для печати.
Кабель камеры придется согнуть, чтобы он поместился внутри корпуса.
Аккуратно сожмите две половинки вместе до щелчка.
Кредиты

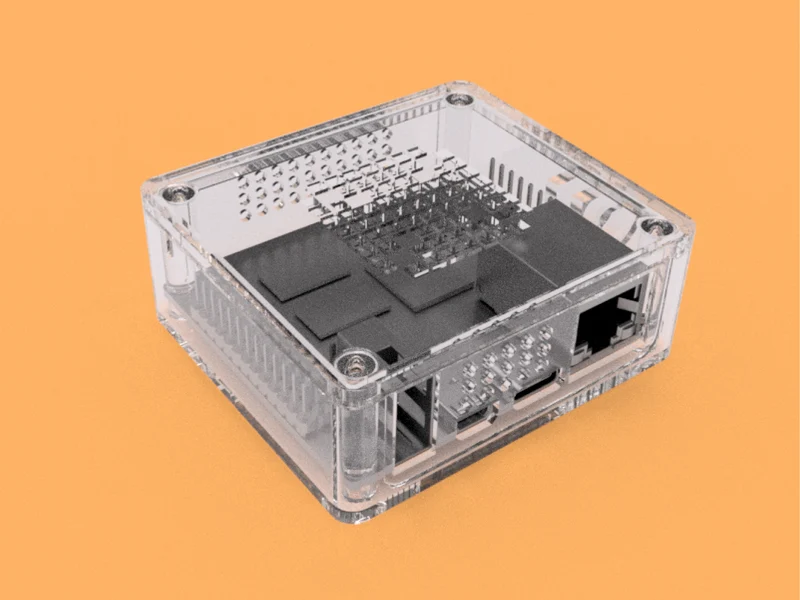

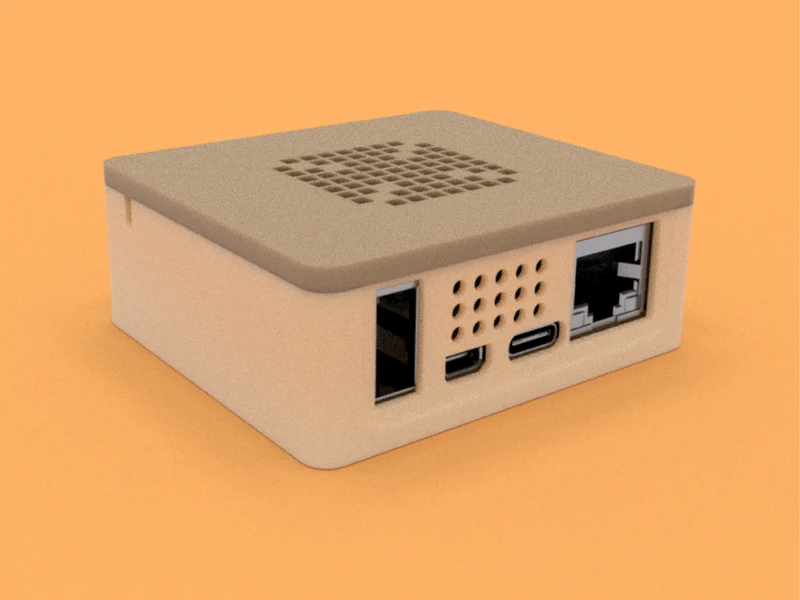

В рендеринге макета использовался Orange Pi Zero2 от Zhikang Wang.
ЭКСПЕРИМЕНТАЛЬНЫЙ ПРОЕКТ
Эта модель была разработана для конкретного случая использования и еще не прошла обширных испытаний. Конструктивная обратная связь приветствуется.
