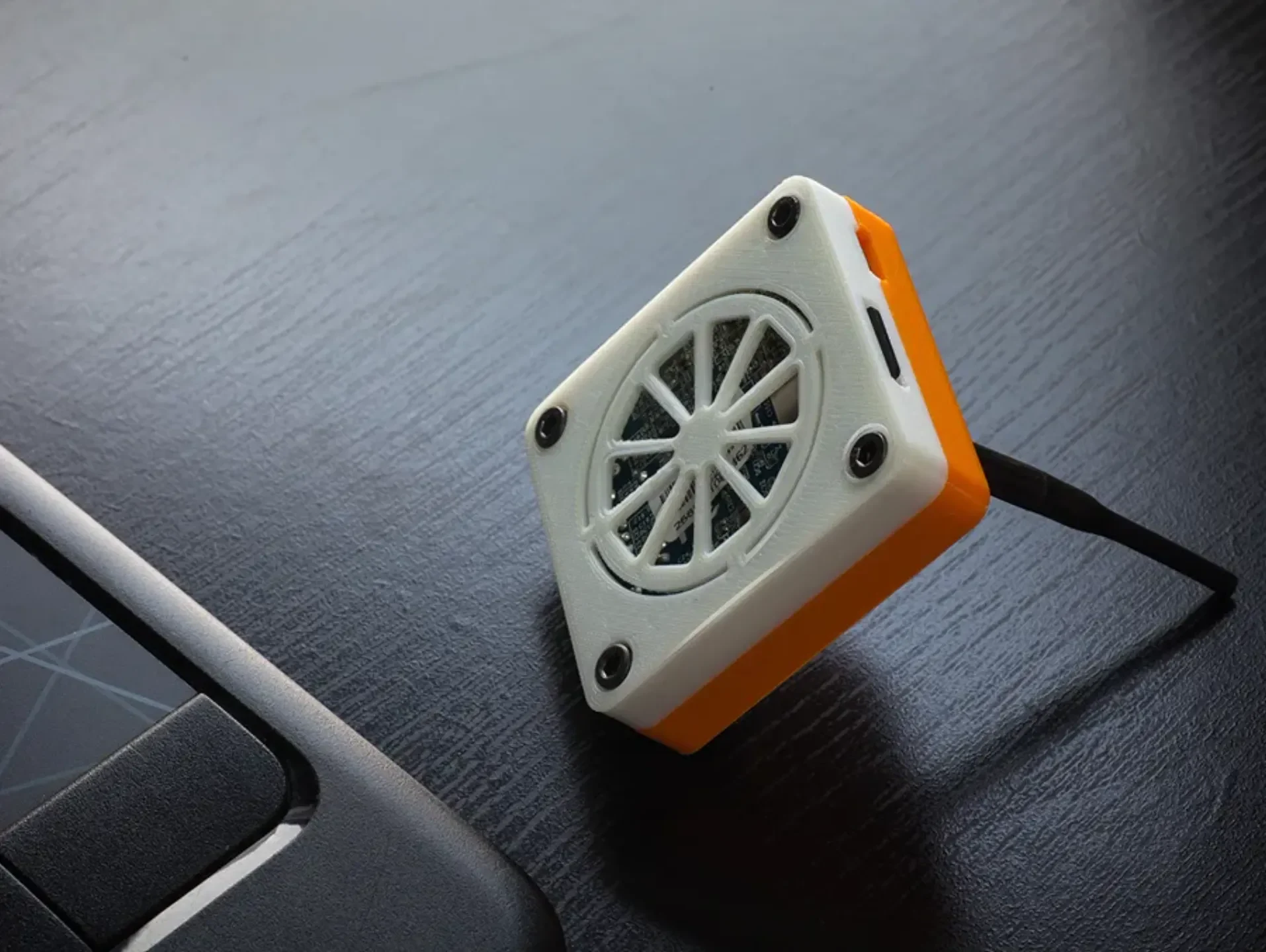

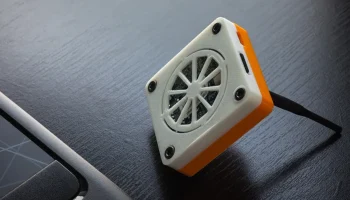

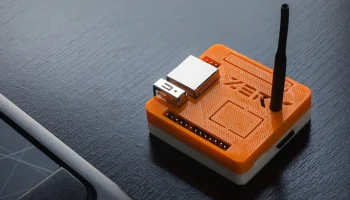

Корпус Orange Pi Zero
Источник:

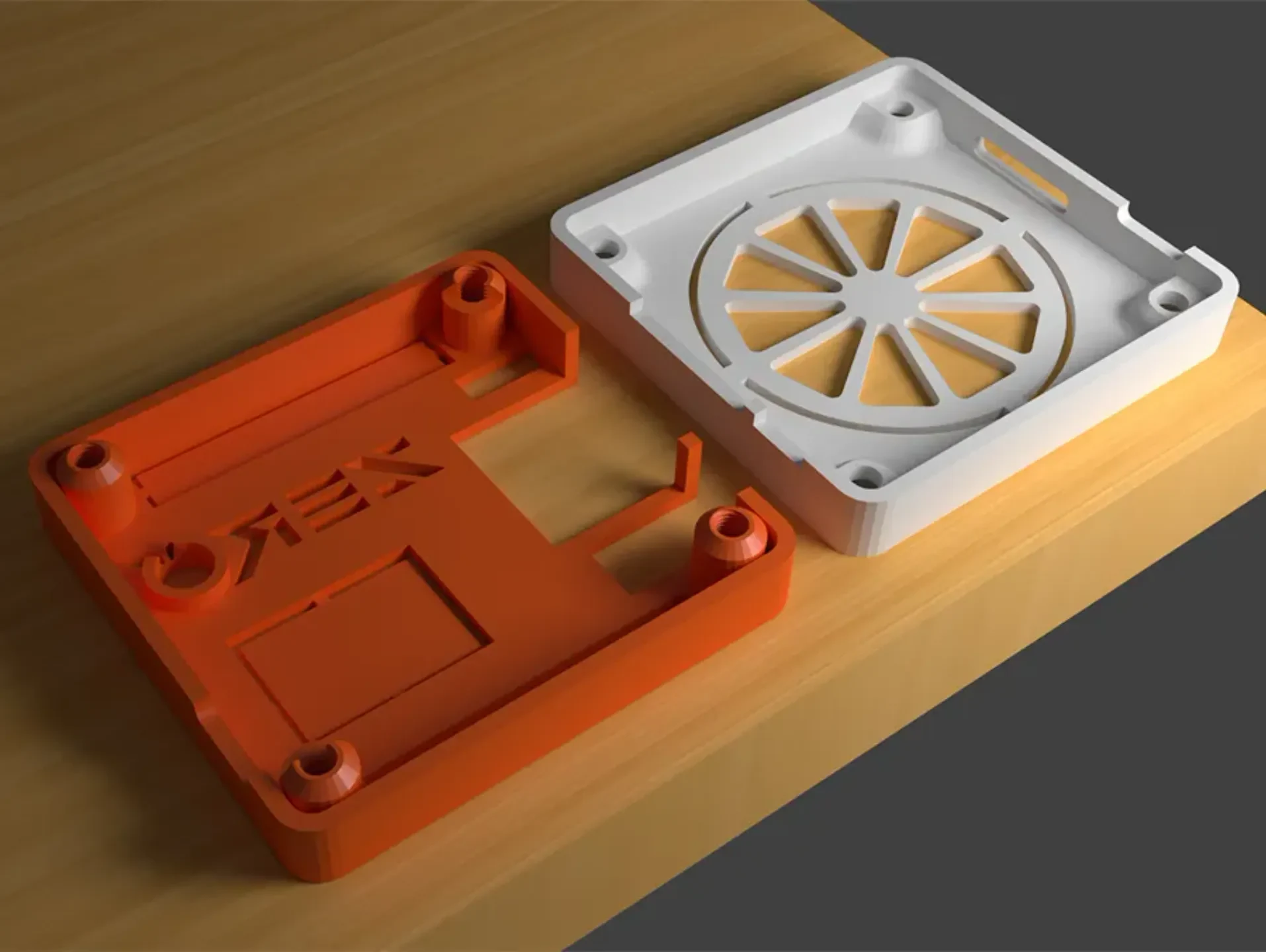

Ранее на этой неделе я получил свой оранжевый пи-ноль, поэтому решил обосновать его в FreeCAD.

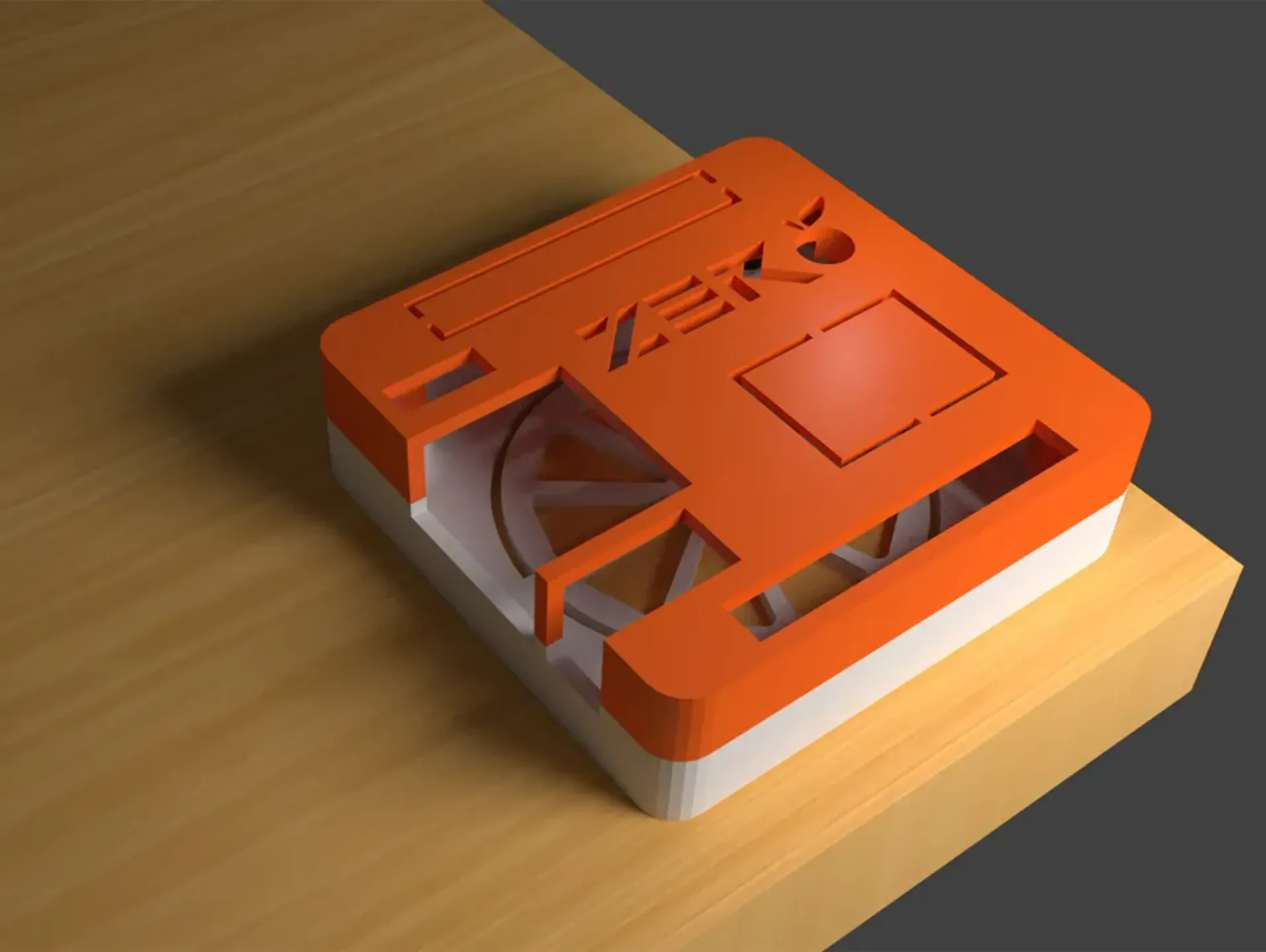

Съемные слоты для радиатора и 26-контактного разъема.

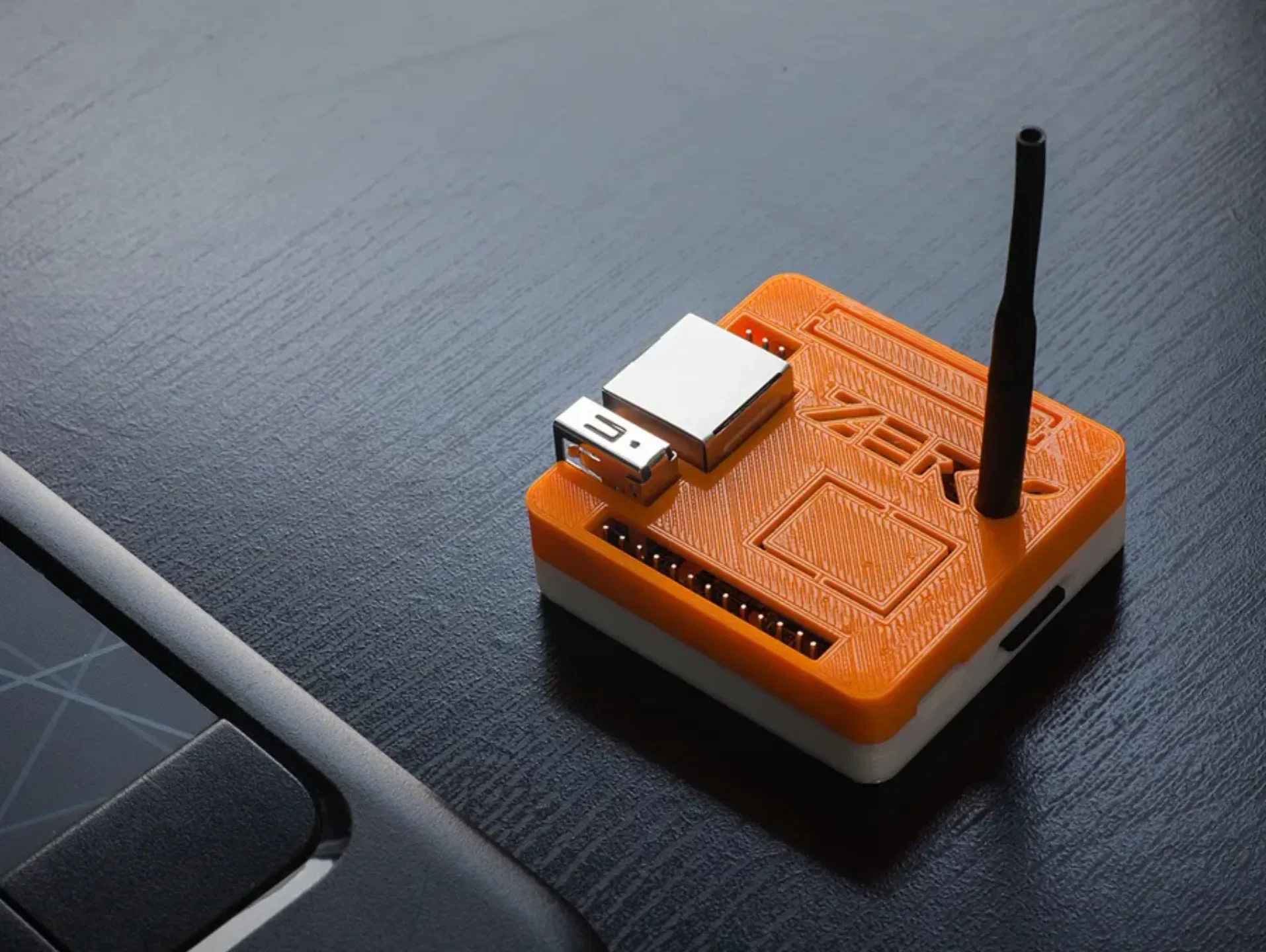

Отверстие для антенны

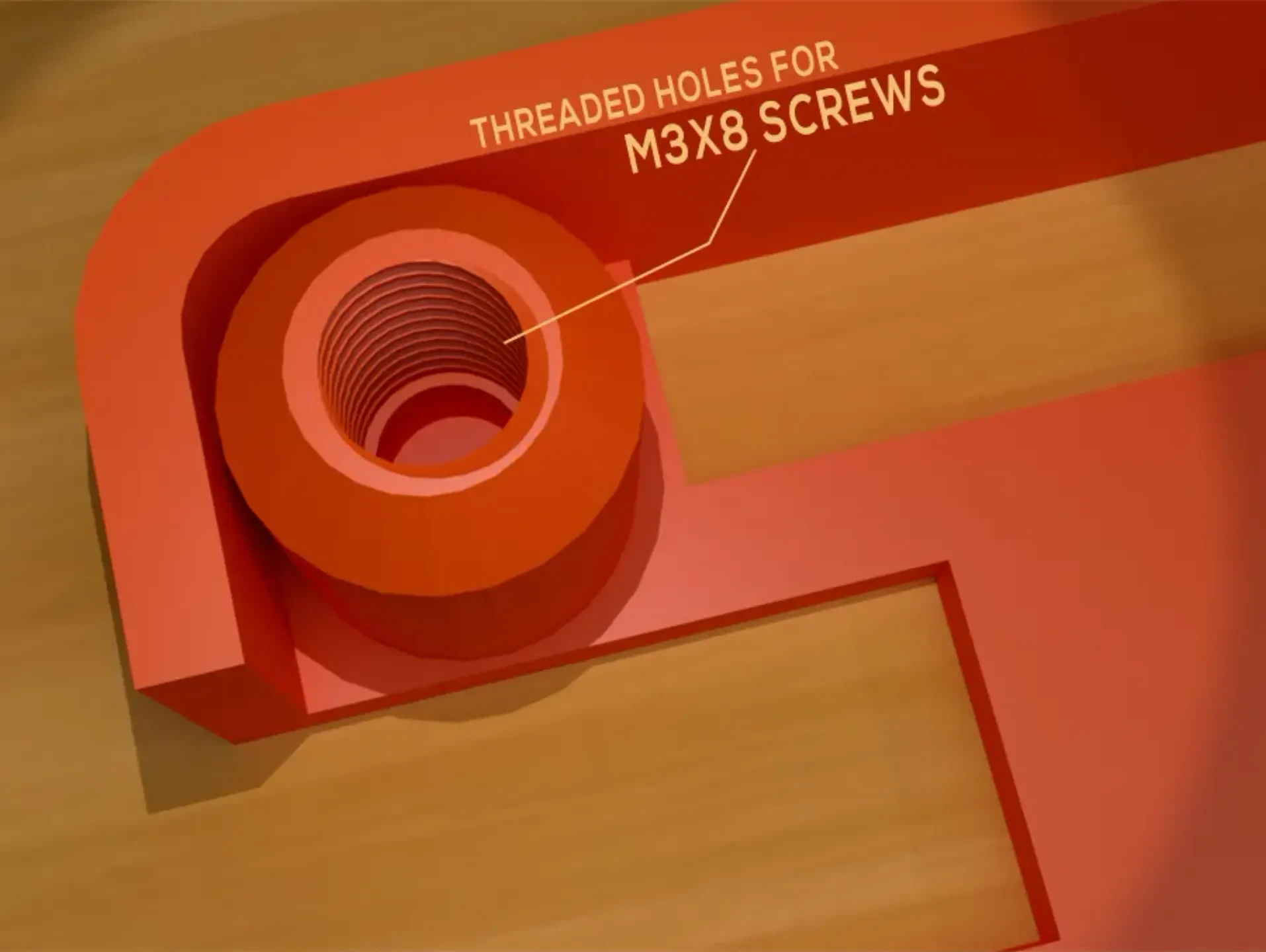

Отверстия для винтов имеют резьбу, поэтому гайки или нарезание резьбы не требуются.
Требуется 4 винта M3*8.
Рекомендуемая высота слоя 0,2 или меньше. 100% заполнение.
Обновление:

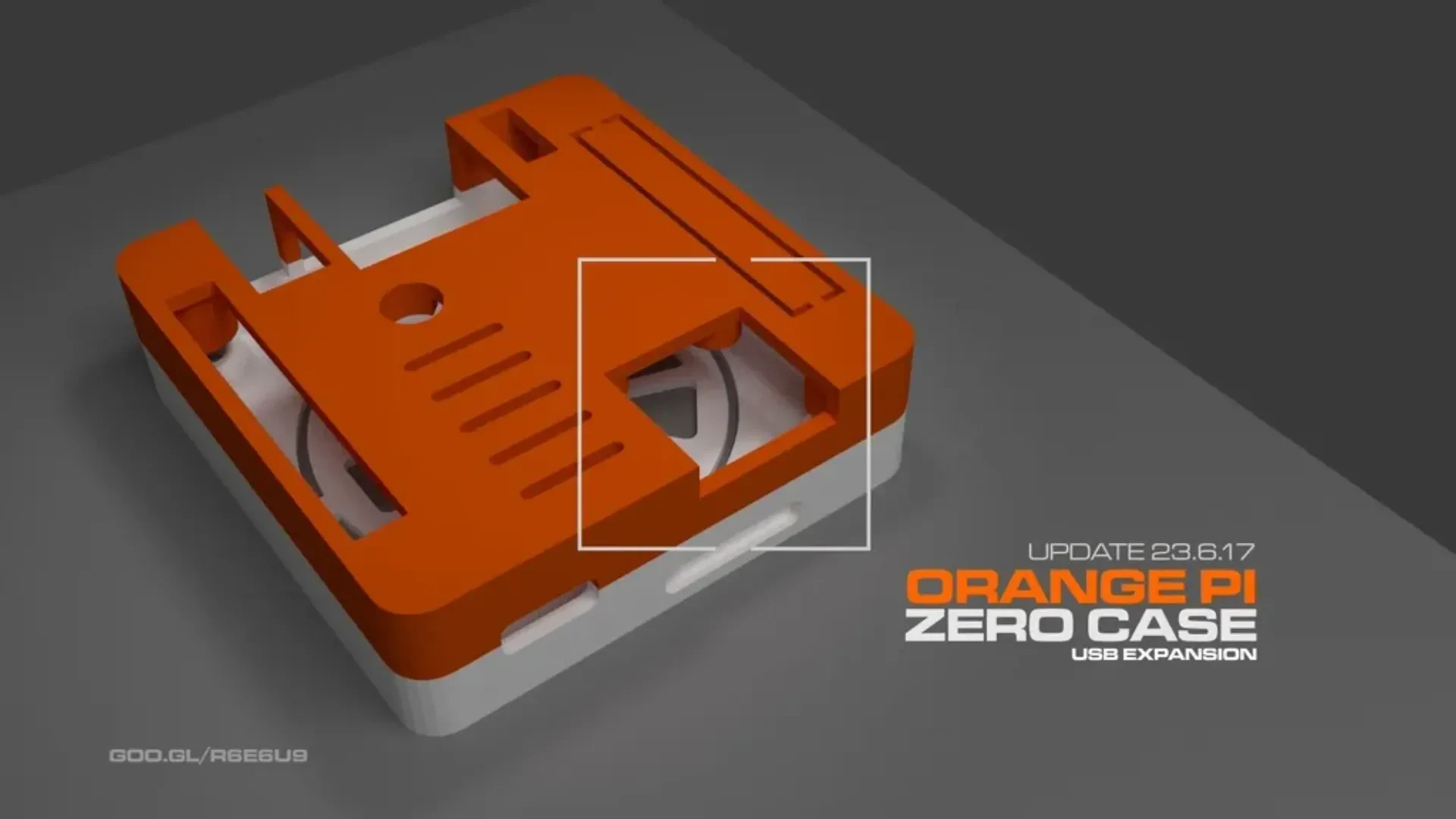

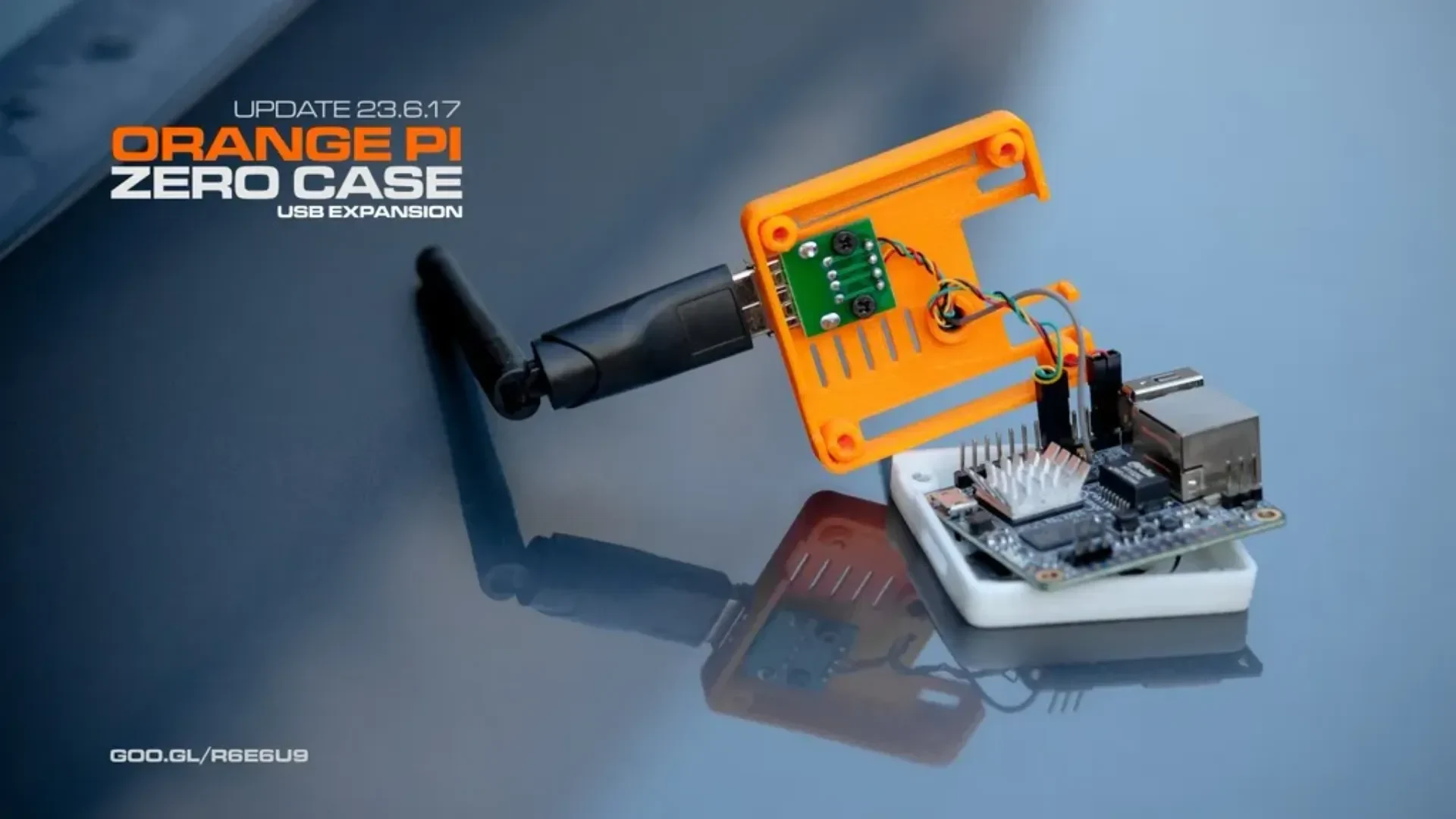

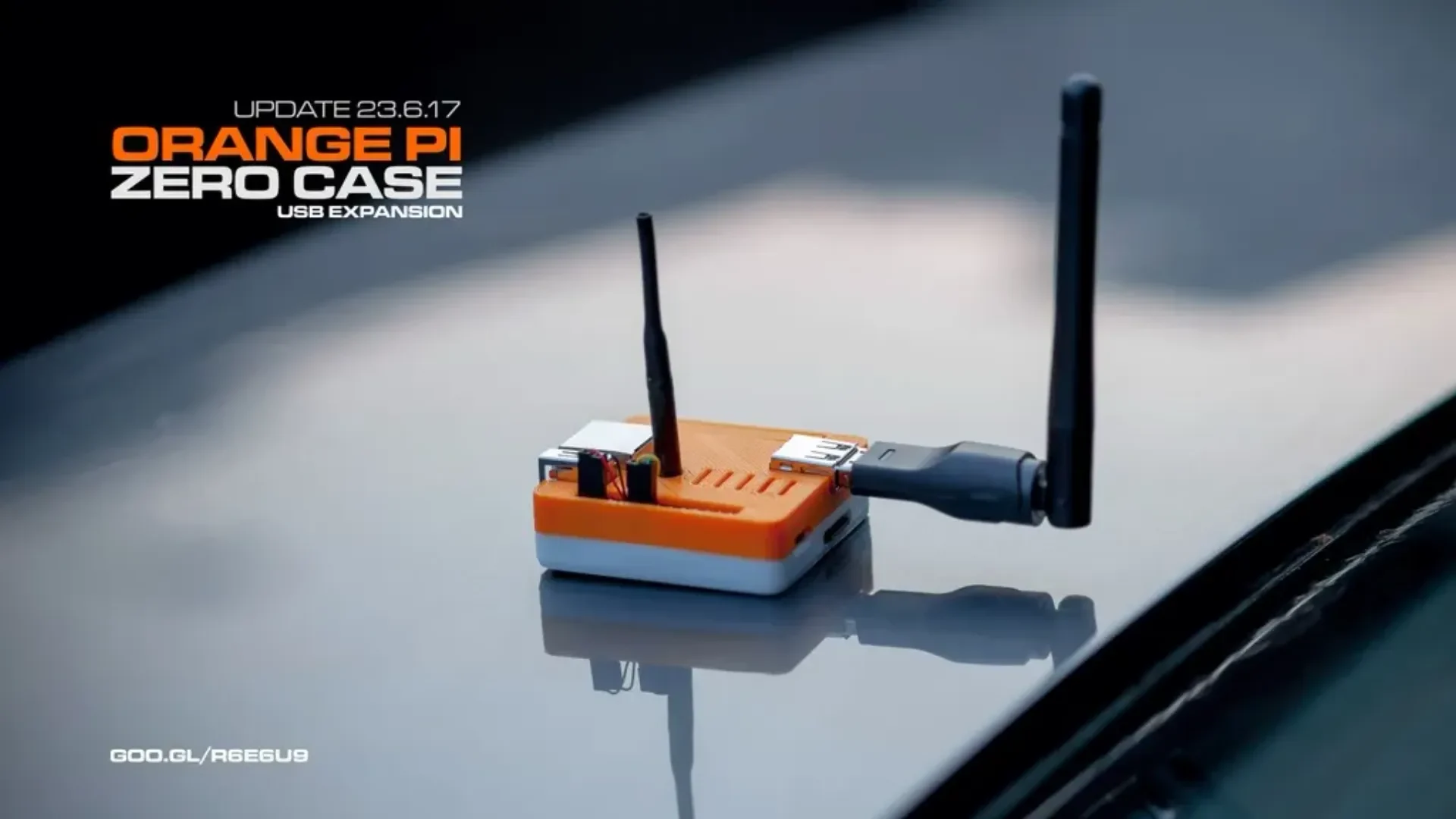

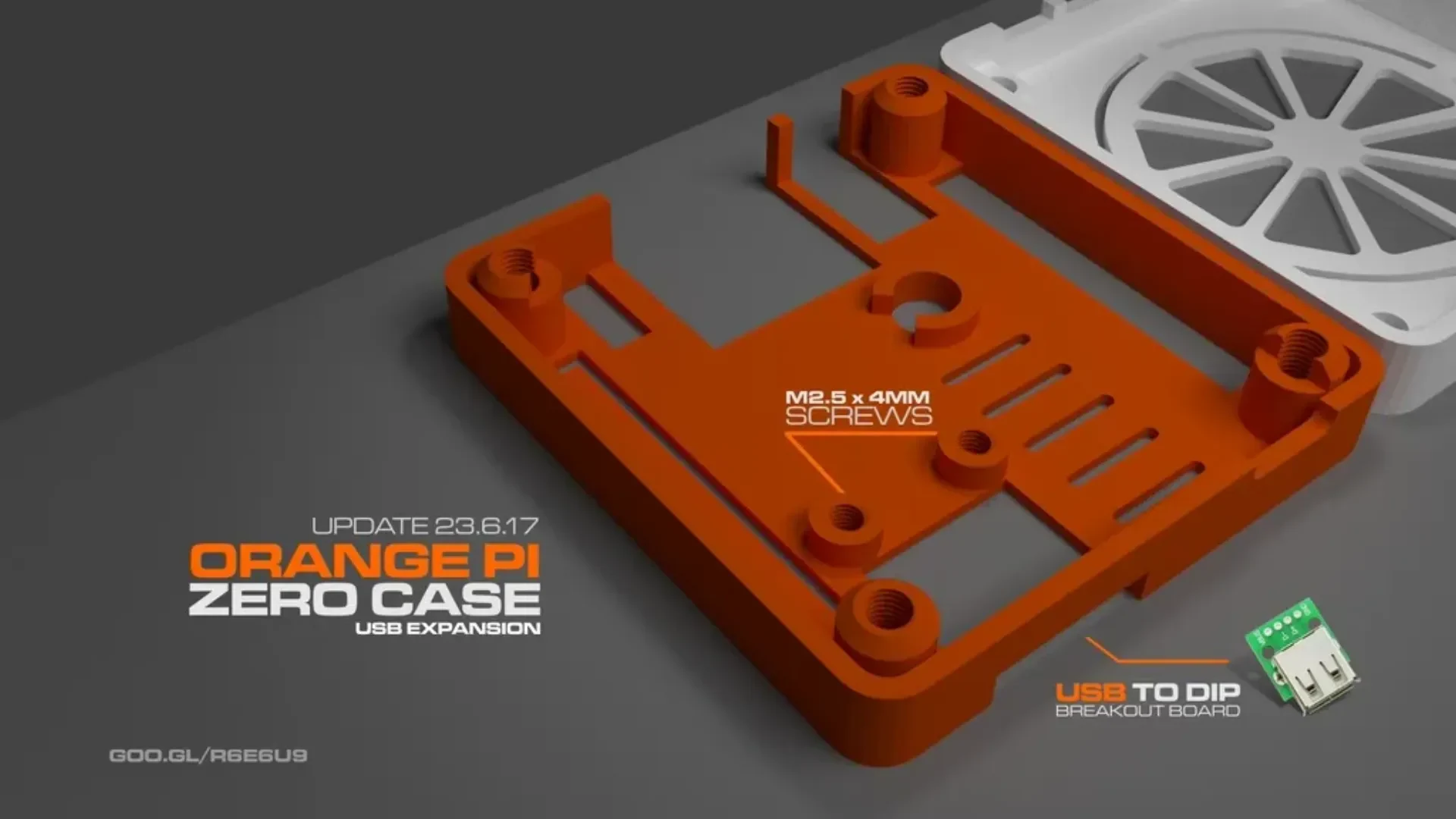

Добавлен новый вариант верхней части (OPIZERO-TOP-USB.stl), который позволяет добавить дополнительный USB-порт через гнездовую коммутационную плату. Это может быть удобно для тех, у кого проблемы со встроенным Wi-Fi, чтобы они могли добавить дешевый ключ за 2 доллара, такой как Ralink mt7601u. Проверьте недавно добавленные фотографии для объяснения.
